Cadre de distribution de fibres

Cet article racontera un cadre de distribution de fibres et de compenser avec le contenu suivant:
1. Scénarios d'application et tendances de développement deCadre de distribution de fibres
2. Démontage et aperçu structurel du cadre de distribution des fibres
3. Installation et applications du cadre de distribution des fibres
4. Différences entre le cadre de distribution des fibres etBorne de fibre:


1. Scénarios d'application et tendances de développement du cadre de distribution des fibres

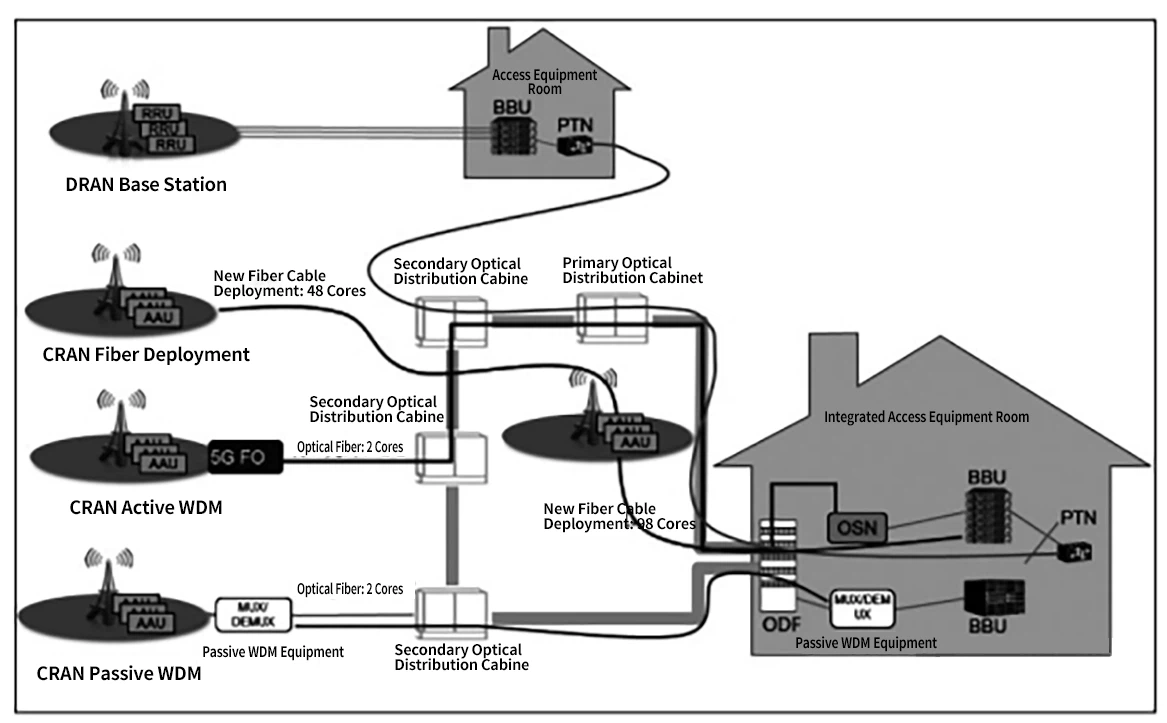

001

Diagramme de déploiement 5G

Data Center Layout Reference Diagram - 1

Data Center Layout Reference Diagram - 2

Diagramme de référence de la disposition du centre de données

Contexte: À propos de la FDF (cadre de distribution des fibres) et de sa modularisation
La FDF, ou cadre de distribution de fibres, est un composant clé utilisé pour la terminaison, l'utilisation et la gestion des câbles optiques entre les salles de câblage et les salles d'équipement. Dans les systèmes de câblage structurés, les ODF conviennent au câblage horizontal entre l'équipement ou leurs terminaisons, ainsi que des connexions croisées à des points centralisés. La conception robuste et facile à installer réduit les coûts d'installation et de fonctionnement, tandis que le grand espace d'étiquetage avant facilite l'identification du port.
Les cadres de distribution de fibres muraux sont généralement conçues comme des structures en forme de boîte, idéales pour les emplacements avec moins de câbles et de cœurs de fibres. Les cadres de distribution de fibres montés à rack peuvent être directement installés dans des armoires standard, ce qui les rend idéales pour les réseaux optiques à grande échelle. Les trames montées à rack sont en outre classées en deux types: les trames de configuration fixe où les coupleurs de fibres sont montés directement sur le châssis, et des conceptions modulaires qui permettent aux utilisateurs de sélectionner des modules correspondant à la quantité et aux spécifications du câble, permettant des réglages réseau et une expansion plus faciles.
Dans les salles de transmission ou entre l'équipement, en particulier lors de l'interconnexion de différentes pièces -cordons de patch en fibresont utilisés via les ODF. Lorsque les distances sont trop longues pour que les cordons de correctifs fonctionnent efficacement, l'épissage des fibres devient nécessaire (voir le didacticiel de communication de Dashu sur l'épissage des fibres pour des conseils pratiques).
ODF-prime i770 modulaire ODF - Type de tiroir
Un seul sous-rack peut accueillir quatre unités de fibres de premier ordre. Ces unités peuvent être combinées et assemblées de diverses manières sans nécessiter d'outils de reconfiguration. La série Prime comprend des modules pour les terminaisons de fibres, les épisses, les câbles de branche, les cavaliers et les besoins de stockage ultra-longs. Lorsqu'elle est équipée des adaptateurs LC ultra-haute densité de R&M, la capacité totale de l'ODF principale atteint 5 376 connexions fo. Cette densité d'emballage élevée réduit le coût moyen par port.
Le système de tiroir protège les fibres lors de l'assemblage, de l'entretien et du nettoyage en les conservant dans les conduits. Le système de canal protége les fibres car ils sont acheminés vers la zone d'épissage. Les connecteurs peuvent être inspectés et exploités en tirant des tiroirs dans des positions de service pour le nettoyage ou l'inspection.

ODF-Prime i770 Modular ODF - Drawer Type:the PRIME ODF's total capacity reaches 5,376 FO connections

PRIME fiber units: PRIME-FTU,PRIME-FSU,PRIME-FBU, PRIME-FOU

The drawer system protects fibers during assembly, maintenance, and cleaning by retaining them within conduits.




2. Démontage, aperçu structurel et fonctions des cadres de distribution des fibres

The Fiber Distribution Frame (FDF) is a critical supporting device in optical transmission systems primarily used for tasks such as fiber splicing at cable terminals, optical connector installation, route adjustment, storage of excess pigtails, and cable protection


Le cadre de distribution des fibres (FDF) est un dispositif de support critique dans les systèmes de transmission optique principalement utilisés pour les tâches telles que l'épissage des fibres aux bornes de câbles, l'installation de connecteur optique, le réglage de l'itinéraire, le stockage des nattes excédentaires et la protection des câbles. Il joue un rôle important dans la garantie de fonctionnement sécurisé dans les réseaux de communication optique tout en améliorant la flexibilité pendant l'utilisation.



2.1 Caractéristiques des cadres de distribution de fibres

Grâce à une analyse comparative réalisée lors de récents projets de construction de communication optique, plusieurs considérations clés ont été identifiées lors de la sélection d'un ODF:



2.2 Capacité de base:

La capacité de base des fibres d'un cadre de distribution de fibres devrait prendre en charge l'installation complète de câbles optiques avec le nombre maximum de noyaux de fibres utilisés dans l'échange. Dans la mesure du possible, plusieurs câbles optiques avec des interconnexions fréquents doivent être installés sur la même trame pour simplifier la configuration et la gestion du chemin optique. De plus, la capacité du cadre de distribution devrait s'aligner sur les comptes de noyau de fibres standard couramment trouvés dans les câbles optiques, minimisant ou éliminant la capacité gaspillée en raison de configurations incompatibles lors de l'utilisation.

2.3 Types de fonctions de base

En tant que dispositif de terminal pour les lignes de câbles optiques, le cadre de distribution des fibres doit posséder quatre fonctions de base:
Fonction de fixation
Lorsque le câble optique entre dans le cadre, ses éléments de gaine extérieure et de résistance doivent être fixés mécaniquement. Les composants de protection de mise à la terre doivent être installés et des mesures de protection des fins doivent être appliquées. Les fibres doivent également être regroupées et protégées.
Fonction d'épissage
Après l'épissage des fibres tirées du câble optique aux nattes, les fibres excessives doivent être soigneusement enroulées et en toute sécurité, assurant une protection appropriée des articulations d'épissage.
Fonction de distribution
Les connecteurs attachés aux nattes sont branchés sur les adaptateurs, permettant une connexion de chemin optique avec des connecteurs de l'autre côté des adaptateurs. Les adaptateurs et les connecteurs doivent permettre une insertion et une suppression flexibles. Les chemins optiques doivent prendre en charge une allocation et des tests faciles.
Fonction de stockage
Le cadre de distribution des fibres doit fournir un stockage pour diverscordons de patch optiqueentreSupports, leur permettant d'être soigneusement disposés de manière organisée. La structure interne du cadre de distribution des fibres doit fournir suffisamment d'espace et des mécanismes de routage clairs pour assurer un routage clair des fibres, une facilité de réglage et une conformité avec des spécifications minimales de rayon de virage.
Avec le développement des réseaux à fibre optique, les fonctionnalités existantes des cadres de distribution de fibres sont de plus en plus incapables de répondre aux exigences émergentes. Certains fabricants ont incorporé certains composants du réseau de fibres, tels que les séparateurs, les multiplexeurs de division de longueur d'onde (WDM) et les commutateurs optiques directement en trames de distribution. Cette approche simplifie non seulement leur intégration dans les réseaux, mais améliore également la fonctionnalité et la flexibilité des cadres de distribution de fibres.


2.4 Cadres de distribution de fibres standard

Les cadres de distribution de fibres standard sont généralement disponibles dans le nombre de noyau de fibres tels que 12, 24, 48, 72, 96, 144, etc.

Standard ODF distribution frames are typically available in fiber core counts such as 12, 24, 48, 72, 96, 144, etc.




2.5 le plateau d'épissage dans leCadre de distribution de fibres

Le plateau d'épissage dans le cadre de distribution des fibres (FDF) peut accueillir différents types de connecteurs à fibre optique, y compris les adaptateurs FC, SC, LC et ST, selon le type de câble optique et d'interface. Les câbles optiques peuvent être des câbles monomcoles intérieurs / extérieurs, des câbles multi-modes ou des câbles OM3 10G.

Inner structure of The splice tray in the Fiber Distribution Frame



FC fiber optic connector in the splice tray in the Fiber Distribution Frame

Connecteur FC à fibre optique dans le plateau d'épissage dans le cadre de distribution des fibres



SC fiber optic connector in the splice tray in the Fiber Distribution Frame

Connecteur de fibre optique SC dans le plateau d'épissage dans le cadre de distribution des fibres

LC fiber optic connector in the splice tray in the Fiber Distribution Frame

Connecteur de fibre optique LC dans le plateau d'épissage dans le cadre de distribution des fibres

ST fiber optic connector in the splice tray in the Fiber Distribution Frame

Connecteur ST à fibre optique dans le plateau d'épissage dans le cadre de distribution de fibres

Fiber distribution cabinet

Armoire de distribution de fibres



Pourquoi le plateau d'épissage est-il appelé un plateau d'épissage de fusion intégré? La raison en est qu'il comprend un plateau en plastique, des coupleurs à fibre optique et des nattes (principalement des nattes groupées).

Why is the splice tray called an integrated fusion splice tray? The reason is that It includes a plastic tray, fiber optic couplers, and pigtails (mostly bundled pigtails).



2.6 Introduction aux nattes groupées

Des nattes groupées, également appelées faisceaux en queue de cochon, ont un connecteur à une extrémité et une fibre nue sur l'autre. Ceux-ci sont fusionnés avec d'autres noyaux de câble optique et sont généralement utilisés dans les boîtes à bornes optiques et les cadres de distribution pour relier les câbles optiques avec l'équipement de terminal.

12-fiber pigtails OM3/OM4 Multimode,12-fiber pigtails single-mode,12-fiber pigtails multi-mode

La séquence de couleurs des nattes groupées suit généralement les conventions de code couleur standard.

International optical fiber color code sequence

Un coupleur à fibre optique est un appareil qui permet des connexions détachables (mobiles) entre les fibres. Il aligne étroitement les deux extrémités des fibres optiques pour maximiser le transfert de lumière entre la transmission et la réception des fibres tout en minimisant la perturbation du système.

Les coupleurs à fibres optiques couramment utilisés sont les suivants:

 commonly used optical fiber couplers:LC,SC,FC,ST

Dans les ODF, les coupleurs en forme carrée remplacent souvent les coupleurs FC traditionnels.

In ODFs, square-shaped couplers often replace traditional FC couplers.



3. Installation et applications du cadre de distribution des fibres

L'application pratique du cadre de distribution des fibres:

first, strip the fiber optic cable,

Tout d'abord, dépuisez le,câble à fibre optique

secure the fiber optic cable,

Fixez le câble à fibre optique,

Fusion splice the optical fibers

Fusion Splice les fibres optiques

And prepare the fibers for routing.

Et préparer les fibres pour le routage.

And prepare the fibers for routing.

Ce qui suit décrit une étude de cas utilisant le système de boîte ODF E 2000- de Huawei comme exemple:
Présentation du processus d'installation:
Introduction au processus et aux outils d'installation
Différents scénarios d'application:

Different Application Scenarios:



3.1 Étapes d'installation:

Sélectionnez l'étape d'installation appropriée en fonction des exigences sur place. Si l'espace pour l'installation est limité, suivez à la place l'étape 2. Pour ce guide, nous utiliserons l'étape 1 comme exemple.

Installationg steps: procedure 1 and procedure 2



3.2 Approches d'installation

Deux approches d'installation potentielles sont décrites sur la base des contraintes spatiales, le mode A implique l'introduction de fibres E2000 dans des racks d'équipement; Le mode B les présente dans les zones de câblage des clients (placards de câblage). Ce guide se concentre sur le mode A comme exemple:


 installation approaches: Model A and Model B

Outils requis:

All installation tools required

3.3 Processus d'installation



3.3.1. Installation de la boîte sur le rack

Installez les noix flottantes (écrous de cage).

Install floating nuts (cage nuts).

Ce guide démontre l'installation sur un rack ouvert 19- pouces. La boîte peut également être installée sur un rack ouvert 21- pouce. Les instructions suivantes expliquent comment ajuster le positionnement de l'oreille de montage pour l'installation de rack ouvert de {2}} pouces.
Maintenez 100 mm d'espace vertical entre la boîte d'équipement WDM et le sous-rack.
un. Monter sur un rack ouvert 19- pouce

030

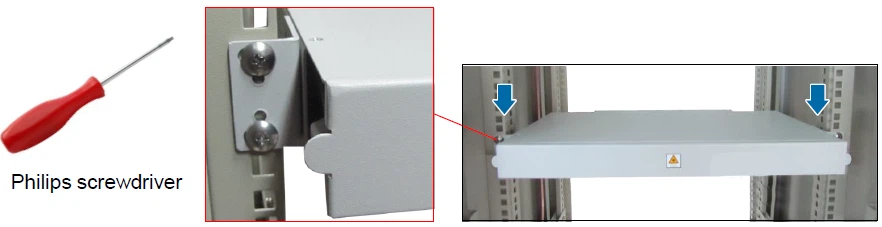

né Monter sur un rack ouvert 21- pouce
Le panneau de filetage passe à travers les oreilles de montage et serrez pour fixer la boîte.

Mount On a 21-inch open rack:Thread panel screws through the mounting ears and tighten to secure the box.

Déplacez les oreilles de montage vers des positions pour les racks ouverts {0}} pouces.
Trois positions de montage prédéfinies sont fournies.

Move the mounting ears to positions for 21-inch open racks.

Sélectionnez la position de montage en fonction de la profondeur d'installation réservée du rack.

Three preset mounting positions are provided, Select the mounting position according to the rack's reserved installation depth.



3.3.2 Installez la fibre E2000 dans le rack d'équipement





1) Guide la fibre E2000 dans la grille d'équipement du haut de l'arrière du rack.
2) Dépuisez la fibre E2000 à la longueur requise en positionnement sur le sous-rack.

Guide the E2000 fiber into the equipment rack from the top of the rear side of the rack, Strip the E2000 fiber to the required length while positioned on the subrack.

3) Utilisez un outil de décapage pour retirer environ 40 mm de la veste de câble de l'extrémité. Après avoir déchiré le ruban, tirez le ruine pour diviser la veste environ 1960 mm, puis retirez la veste dépouillée.

Use a stripping tool to remove approximately 40mm of the cable jacket from the end. After tearing off the tape, pull the rip cord to split the jacket approximately 1960mm, then remove the stripped jacket.

4) Coupez le membre de la résistance à la zone dépouillée, installez une manche anti-torchage d'environ 600 mm de long et fixez l'extrémité de la fibre E2000 sur le rack avec du ruban isolant.

Trim the strength member at the stripped area, install an anti-buckling sleeve approximately 600mm long, and secure the end of the E2000 fiber to the rack with insulating tape.

5) Aiminez la fibre E2000 de l'arrière à l'avant de la boîte à l'aide du membre de la résistance: Fixez l'élément de résistance à travers le trou d'entrée de câble à l'avant de la boîte. Fixez à la fois l'élément de résistance et la fibre sur le rack avec du ruban isolant. Ensuite, tirez le membre de la résistance pour guider la fibre E2000 vers l'avant de la boîte.

Route the E2000 fiber from the rear to the front of the box using the strength member: Thread the strength member through the cable entry hole at the front of the box. Secure both the strength member and fiber to the rack with insulating tape. Then pull the strength member to guide the E2000 fiber to the front of the box.

6) Alimenter la fibre E2000 du câble entrant via le port d'entrée de la boîte dans le sous-rack de l'équipement.

Feed the E2000 fiber from the incoming cable through the box's entry port in the equipment subrack.

7) Sortez la boîte du sous-rack et enchevêtré soigneusement la fibre E2000 vers le rack d'équipement.

Pull out the box from the subrack and neatly Entangled the E2000 fiber to the equipment rack.

8) Fixez la fibre E2000 sur le rack avec des liens zippés, puis ouvrez le plateau d'épissage pour l'épissage.

Secure the E2000 fiber to the rack with zip ties, then open the splice tray for splicing.



3.3.3 Connexion de la fibre E2000 au câble optique du client



un. Route E2000 Fibre dans le câble optique frontal du client:

Route E2000 fiber into the customer's front-facing optical cable:

Install the anti-kink tube from this point: 1.E2000 optical fibers tocustomer's fiber cable, 2.E2000 optical fibers toequipment subrack

Installez le tube anti-Kink à partir de ce point.
La jonction avec des attaches de câble doit être au moins 50 mm horizontalement à partir de la boîte et 200 mm à 260 mm verticalement pour garantir que le rayon de pliage de la fibre reste supérieur ou égal à 30 mm.
La longueur des fibres E2000 au câble optique du client est d'environ 1200 mm. Longueur du tube anti-kink=l + 100 mm (L: E2000 Longueur de fibre Lorsqu'il est complètement étendant le plateau de cassette du rack; 100 mm: longueur de tube anti-kink préinstallé dans la case).
né Installez la fibre E2000 dans le câble optique du client:
Retirez le capuchon noir et insérez le connecteur dans l'adaptateur.
Couler la fibre E2000 dans le câble optique du client à l'intérieur de la boîte.
Observez l'orientation d'installation de l'adaptateur.
Assurez-vous que les numéros de noix de cochon sur les fibres E2000 correspondent à la numérotation du support d'adaptateur.

Install E2000 fiber into the customer's optical cable:  Remove the black cap and insert the connector into the adapter.  Coil the E2000 fiber within the customer's optical cable inside the box.  Observe the adapter's installation orientation.  Ensure pigtail numbers on E2000 fibers correspond to adapter bracket numbering.

Nettoyez tous les connecteurs de fibres pendant la connexion et les tests (les connecteurs contaminés augmentent la perte optique et les résultats des tests de compromis).
Maintenez le rayon de pliage des fibres supérieure ou égal à 30 mm.

Maintain fiber bend radius ≥30mm.



3.3.4. Épissage et enroulement de fibres

1) Notez les exigences sur les longueurs de décapage des fibres

Note the requirements on fiber stripping lengths

2) Découvrez les 2. 0 mm E2000 Fiber Pig taillé et achetez-le dans le rack d'équipement.

 Strip the 2.0mm E2000 fiber pigtail and route it into the equipment rack.

3)
a) Placer la fibre dans le tube de protection d'épissage.
b) Découvrez la naine de fibre E2000 et épissez-la au câble optique du client, exposant 30 mm de noyau de fibre.
c) Découvrez la fibre E2000 et acheminez-la dans le rack d'équipement, exposant 30 mm du noyau de fibre.
d) Nettoyer le noyau des fibres.

a) Place the fiber into the splice protection tube. b) Strip the pigtail of the E2000 fiber and splice it to the customer's optical cable, exposing 30 mm of the fiber core. c) Strip the E2000 fiber and route it into the equipment rack, exposing 30 mm of the fiber core. d) Clean the fiber core.

4) Utilisez un épisseur de fusion pour effectuer l'épissage et analyser les anomalies qui se produisent au cours de ce processus.

Use a fusion splicer to perform splicing and analyze any abnormalities that occur during this process.

5) enrouler la fibre sur le plateau d'épissage, puis fermer le couvercle du plateau.

Numbers on the surface of pigtails in E2000optical fibers to equipment subrack

-Ne seulement les paires d'épissage de fibres avec des couleurs de gaine extérieures assorties.
-La surface de chaque queue à fibre E2000 est marquée d'un nombre à des fins d'identification.

6) Complétez l'enregistrement du chemin et attachez les étiquettes à chaque queue de fibre E2000, en s'assurant qu'ils correspondent au câble optique du client.

051

Attach a label onto each pigtail of E2000 optical fibers tocustomer's fiber cable.

7) Fermez le panneau avant pour terminer l'installation.

Close the front panel to complete installation.

3.4 Autre

Cette section fournit des procédures facultatives et des directives supplémentaires pour l'installation.
Une autre méthode d'installation (facultative).

Other optional installation methods

Other optional installation methods

Other optional installation methods

B Utilisation des adaptateurs de service E -2000 ™: lors de l'inspection du visage de fin d'un connecteur de fibre E2000, évitez d'ouvrir sa couverture métallique à mains nues. Au lieu de cela, utilisez un adaptateur de service E -2000} conçu spécifiquement à cet effet.

When inspecting an E2000 fiber connector's end face, avoid opening its metal cover with bare hands. Instead, use an E-2000™ service adapter designed specifically for this purpose.

c.  À propos de l'étape 2 du processus d'installation

 About Step 2 of the Installation Process

d. Inspection post-installation: Une fois l'installation terminée, retirez et poussez dans la case trois fois, puis vérifiez ce qui suit:
- En dehors de la boîte: Vérifiez que les câbles optiques sont correctement connectés et maintiennent un rayon de flexion d'au moins 30 mm.
- À l'intérieur de la boîte: Vérifiez que les fibres ne sont pas sous tension et maintenez un rayon de flexion d'au moins 30 mm.


3.5 Conclusion:


Les cadres de distribution de fibres sont indispensables dans les réseaux optiques modernes en raison de leur polyvalence dans la manipulation des tâches de terminaison tout en offrant des solutions évolutives adaptées aux exigences technologiques en évolution comme la modularité ou les configurations à haute densité comme les systèmes Prime I770 discutés ci-dessus.
En adhérant strictement aux directives d'installation décrites ici, y compris les techniques de routage appropriées garantissant une perte de signal / des utilisateurs de fiabilité optimale des performances optimale peut maximiser l'efficacité opérationnelle dans divers scénarios couvrant des centres de données ou des centres de télécommunications!


4. Différences entre le cadre de distribution des fibres et la borne de fibres:


Dans les systèmes de communication en fibre optique, les cadres de distribution de fibres et les bornes de fibres sont des composants essentiels. Cependant, dans les applications pratiques, ils diffèrent en fonctionnalité, en structure et en scénarios d'utilisation.


4.1 Présentation des fonctionnalités

Le cadre de distribution des fibres est principalement utilisé pour l'accès, la distribution et la gestion des câbles optiques dans les systèmes de communication en fibre optique.
• Habituellement installé dans les salles de communication, les armoires de réseau ou les centres de données en tant que centre de gestion central pour les câbles optiques.
• Grâce au cadre de distribution, plusieurs câbles optiques peuvent être connectés, planifiés et distribués, aidant à assurer la stabilité et la fiabilité du réseau de communication.
• De plus, il offre des fonctions telles que la classification, l'étiquetage, l'organisation et la protection des câbles optiques, ce qui rend le routage des câbles plus clair et plus organisé, ce qui simplifie la gestion et la maintenance.

The fiber distribution frame is primarily used for the access, distribution, and management of optical cables in fiber optic communication systems.

La boîte à bornes à fibres est principalement utilisée pour l'accès, la fixation et la distribution des points finaux dans les réseaux à fibre optique.
• Il est généralement installé sur le côté de l'utilisateur, comme aux entrées des zones résidentielles ou des immeubles de bureaux qui servent comme point d'accès pour le réseau à fibre optique.
• Ses fonctions principales comprennent la protection des connexions de fibres optiques au terminal tout en prenant en charge la fixation, l'épissage et la distribution.
• Grâce à la borne de fibres, les signaux optiques des réseaux en amont sont distribués aux points de terminaison des utilisateurs individuels.

The fiber terminal box is mainly used for end-point access, fixation, and distribution in fiber optic networks.

4.2 Caractéristiques de la structure de conception

Le cadre de distribution des fibres dispose d'une conception polyvalente qui permet des ajustements et une gestion rapides et pratiques des lignes de fibre optique.
• Enceinte: construite en métal avec un revêtement anti-rust pour résister à la corrosion.
• Structure interne: comprend des composants comme les plateaux d'épissage ODF, les fentes, les brides et les nattes.
• Connexions: les connexions entre les adaptateurs et les plateaux d'épissage utilisent généralement l'épissage de fusion.
• Fonctions: généralement installé à l'intérieur des armoires standard pour connecter des câbles de squelette verticaux avec des câbles optiques horizontaux; Prend en charge des fonctions telles que la fixation des câbles, la protection, la terminaison, l'épissage et les réglages de routage.
• Nombre de ports: les configurations de port typiques varient de 12 à 288.

Design Structure:The fiber distribution frame features a versatile design that allows quick and convenient adjustments and management of fiber optic lines.

Le borne de fibres est conçu avec une simplicité et une flexibilité à l'esprit pour réparer les lignes de câbles optiques et fournir un espace de travail pour la coupe et l'épissage des fibres.
• Enceinte: généralement fabriqué en métal ou en plastique à haute résistance avec une bonne résistance mécanique et une bonne résistance aux intempéries; Priorise la portabilité et la facilité de montage mural.
• Structure interne: contient des composants comme des plateaux d'épissage, des dispositifs de fixation, des brides et des nattes. Les plateaux d'épissage stockent soigneusement les connecteurs de fibres et les composants de protection tout en permettant une longueur de fibres de rechange suffisante; Les dispositifs de fixation des gaines de câble sécurisées, des éléments de renforcement et des connexions en queue de cochon.
• Fonctions: Les boîtes à bornes de fibres sont généralement placées aux points d'extrémité des câbles optiques horizontaux pour une utilisation murale ou sur table; Leurs principales fonctions incluent l'accès, la facilitation de la distribution et la protection des lignes de fibres.
• Nombre de ports: les configurations communes incluent 4 à 24 ports.

The fiber terminal box is designed with simplicity and flexibility in mind to fix optical cable lines and provide workspace for cutting and splicing fibers.

4.3 Scénarios d'application

Les cadres de distribution de fibres sont principalement utilisés dans les salles de communication à grande échelle ou les centres de données où des volumes importants de tâches d'accès et de distribution optiques doivent être manipulées. Grâce à leurs capacités de gestion centralisées élevées et à leur évolutivité, ils répondent aux exigences de systèmes de communication étendus.
Les boîtes à terminaux de fibres sont plus couramment appliquées dans les scénarios d'accès côté utilisateur comme les zones résidentielles ou les immeubles de bureaux. Dans ces paramètres, les bornes de fibres distribuent des signaux optiques des réseaux en amont aux points de terminaison des utilisateurs individuels pour prendre en charge les applications comme la fibre à la maison (FTTH). Avec leurs caractéristiques de conception simples mais flexibles, ils répondent efficacement aux demandes d'accès côté utilisateur.

Thanks to their high centralized management capabilities and scalability, they meet the requirements of extensive communication systems.

Pour résumer:
Le cadre de distribution des fibres et la borne de fibres diffèrent considérablement par les rôles fonctionnels, les caractéristiques structurelles et les scénarios d'utilisation. Le choix du bon équipement basé sur des besoins spécifiques aide à garantir la stabilité et la fiabilité d'un système de communication en fibre optique.

Envoyez demande

Vous pourriez aussi aimer
