Gestionnaire de câbles

Alors que la demande de débits de transmission plus élevés continue de croître, la quantité d’équipements et de câbles dans les centres de données a également augmenté progressivement. Cependant, des câbles désorganisés peuvent entraîner des pannes de réseau, faisant de la gestion des câbles une tâche indispensable dans les centres de données. Lorsqu'il s'agit de gestion des câbles, les gens pensent généralement aux gestionnaires de câbles.

Cable Manager est important pour la gestion des câbles dans les centres de données modernes. Alors que les demandes de débits de données accélérés s'intensifient, les centres de données sont confrontés à une croissance exponentielle des équipements et de l'infrastructure de câblage. La disposition aléatoire des câbles risque d’instabilité du réseau, faisant passer la gestion systématique des câbles d’une tâche de routine à une exigence opérationnelle critique. Au cœur de cette discipline se trouventgestionnaires de câbles– les héros méconnus de l’efficacité organisationnelle.

Alors, qu’est-ce qu’un gestionnaire de câbles ? Les outils de gestion des câbles, également appelés gestionnaires de câbles, sont constitués de deux parties principales : un panneau de gestion des câbles et une plaque de recouvrement. Ces appareils sont installés au seinarmoires de serveuret travailler en conjonction avec des panneaux de brassage. Ils organisent soigneusementcordons de brassage réseaude liaisoncommutateurs Ethernetetpanneaux de brassage, empêchant les cordons de s'affaisser sous leur propre poids, ce qui pourrait exercer une pression prolongée sur les modules ou les ports de commutation, entraînant une instabilité du réseau ou des dommages aux ports. Ils maintiennent également un rayon de courbure adéquat pourcâbles de raccordement en cuivreoufibres optiques, les protégeant de la casse et rendant la maintenance et la gestion futures plus pratiques.

1. Définition des gestionnaires de câbles

Couramment référencé danscentre de donnéesopérations, gestionnaires de câbles (également appelésorganisateurs de câbles) sont des solutions montées en rack qui sécurisent et acheminent les câbles dans des configurations structurées. Ces appareils maintiennent l'ordre visuel tout en optimisant la circulation de l'air et l'accessibilité dans les environnements informatiques denses.

Cable managers (also called cable organizers) are rack-mounted solutions that secure and route cables into structured configurations.

2. Fonctions et avantages opérationnels

Gestionnaires de câblesservir à deux fins d’ingénierie :

Canalisation des câbles dansPrises trapézoïdales RJ45(standardConnecteurs Ethernet) le long de chemins parallèles, éliminant ainsi les virages à angle droit dégradant les performances

Minimiser les interférences électromagnétiques (EMI) grâce à une ségrégation organisée des câbles

Permettre une infrastructure évolutive grâce à un alignement méthodique des ports, permettant des modifications sur un seul câble sans perturbations à l'échelle du système

Channeling cables into RJ45 Keystone Jacks (standard Ethernet connectors) along parallel pathways, eliminating performance-degrading right-angle bends,Enabling scalable infrastructure through methodical port alignment.

3. Types de gestionnaires de câbles

Architectures fermées ou ouvertes
Deux solutions dominantes de gestion horizontale émergent :

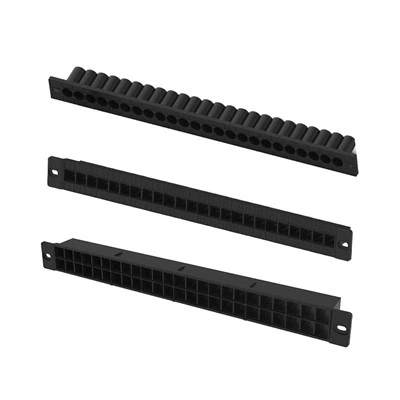

3.1 Gestionnaires de câbles de type chemin de roulement [voir Figure 1]

Ce système fermé combine un panneau de gestion à fentes avec une plaque de recouvrement encliquetable. La conception canalisée du panneau séquence et sécurise les câbles, tandis que le couvercle opaque dissimule le routage interne, offrant ainsi une esthétique épurée à l'avant du rack. Appairages optimaux : unités à 12 ports avec 12/24/48 portspanneaux de brassage.

Raceway-Style Cable Manager combines a slotted management panel with a snap-on cover plate.

Figure 1

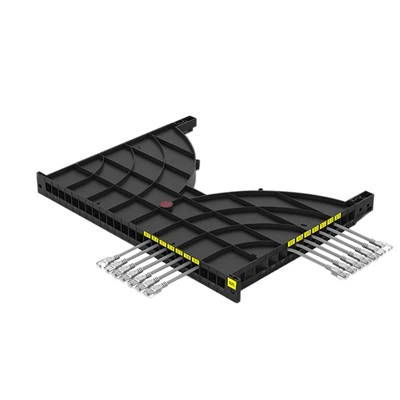

3.2 Gestionnaires à cadre ouvert [voir Figure 2]

Pionnières de la catégorie, ces solutions haute capacité sont dotées de boucles de décharge de traction réglables qui répondent aux besoins de câblage dynamique. Leur installation sans outil et leurs configurations de boucles modulaires (disponibles en variantes de 6 à 24 boucles) s'adaptent aux topologies de réseau évolutives.

Open-Frame Managers feature adjustable strain relief loops that accommodate dynamic cabling needs.

Figure 2

3.3 1Gestionnaires de câbles U contre. 2U

Conformément aux largeurs de rack standard de 19", les dimensions verticales suivent les mesures de l'unité de rack (1RU=1.75"/44,45 mm). Les conventions industrielles dictent :

Gestionnaires 1RU : optimisés pour le raccordement des fibres optiques

Unités 2RU : conçues pour la densité des câbles en cuivre
Les critères de sélection doivent donner la priorité aux besoins actuels tout en tenant compte d'une capacité d'expansion de 25 à 30 %.

1RU managers: Optimized for fiber optic patching 2RU units: Engineered for copper cable density

Considérations matérielles

3.4 Gestionnaires de câbles en plastique

Bien qu'ils soient rentables, les gestionnaires à base de polymère présentent une résistance aux UV et une capacité de charge réduites (max 15 lb/6,8 kg par pouce linéaire). Une utilisation prolongée peut entraîner :

Déformation du canal sous un poids soutenu

La décoloration due à l'éclairage ambiant

3.5 Gestionnaires de câbles métalliques

Les modèles en acier laminé à froid ou en aluminium offrent :

Propriétés de blindage EMI/RFI

Capacités de charge de 50+ lb/pouce

Finitions thermolaquées résistantes à la corrosion
Éprouvées lors de déploiements critiques, les solutions métalliques offrent une durabilité du cycle de vie supérieure à 10 ans.

Grâce à la mise en œuvre stratégique de cesgestion des câblessolutions, les opérateurs de centres de données obtiennent le trio gagnant de l’efficacité opérationnelle, de l’optimisation thermique et de l’évolutivité tournée vers l’avenir.

4. Autres méthodes de catégorisation :

En fonction de l'orientation de l'installation, les outils de gestion des câbles sont classés engestionnaires de câbles horizontauxetgestionnaires de câbles verticaux. Leurs fonctions varient légèrement selon leur orientation. Les gestionnaires de câbles horizontaux dissimulent l'excédent de câblage à l'arrière de l'armoire, tandis que les gestionnaires de câbles verticaux stockent les câbles excédentaires verticalement.

cable management tools are categorized into horizontal cable managers and vertical cable managers

Quand il y en a tropcordons de brassagedans une armoire,gestionnaires de câbles horizontauxet les gestionnaires de câbles verticaux peuvent être utilisés ensemble.

Selon le type de conception, ils sont classés en styles de touches de piano et de styles d'anneaux en D.

piano-key style and D-ring style cable managers: Piano-key style focuses on securing individual cables into separate slots, while D-ring style focuses on arranging cables through rings.

Le style à clé de piano se concentre sur la fixation des câbles individuels dans des fentes séparées, tandis que le style à anneau en D se concentre sur la disposition des câbles à travers des anneaux. Le style à anneau en D est moins couramment utilisé car il manque une plaque de recouvrement, ce qui peut donner une apparence désordonnée si les câbles ne sont pas correctement disposés.

En fonction du nombre d'emplacements, ils sont divisés en 12 emplacements etGestionnaires de câbles à 24 emplacements. LeGestionnaires de câbles à 12 emplacementscomportent des ouvertures plus grandes pouvant contenir jusqu'à deux câbles par emplacement, tandis que les modèles à 24 emplacements ont des ouvertures plus petites qui ne contiennent généralement qu'un seul câble par emplacement.

12-slot and 24-slot cable managers:The 12-slot cable managers feature larger openings that can hold up to two cables per slot, whereas the 24-slot models have smaller openings that usually fit just one cable per slot.

Par composition de matériaux, il existe des gestionnaires de câbles en plastique et des gestionnaires de câbles en métal.

By material composition, there are plastic cable managers and metal cable managers

Les gestionnaires de câbles en plastique sont intrinsèquement moins durables ; au fil du temps, un câblage excessif peut les déformer sous la pression ou se dégrader en raison de l'exposition au soleil. Cependant, ils sont rentables et largement utilisés. Les gestionnaires de câbles métalliques sont plus robustes, évitant ces problèmes ; ils sont plus sûrs et durent plus longtemps.

Par taille d'unité (U), ils peuvent être divisés en types 1U et 2U. Étant donné que la plupart des équipements réseau montés en rack mesurent 19 pouces de large, la largeur des gestionnaires de câbles est standardisée à 19 pouces. Cependant, leur hauteur varie, mesurée en unités « U » où 1U équivaut à 44,45 mm.

By unit size (U), they can be divided into 1U and 2U types.The most common sizes on the market now are 1U and 2U cable managers.

Les tailles les plus courantes sur le marché sont actuellement les gestionnaires de câbles 1U et 2U. Lors du choix d'une taille pour un gestionnaire de câbles, il est essentiel qu'il réponde aux besoins actuels tout en permettant une croissance future. Généralement, pour un panneau de brassage 48 ports ou deux panneaux de brassage 24 ports adjacents (un au-dessus et un en dessous), un gestionnaire de câbles 2U peut être positionné entre eux.
