Câble mince de Cat6

Feb 20, 2025

Laisser un message

Dans le monde de la technologie électronique, divers composants et appareils jouent des rôles essentiels. Comme la demande de données dans modernecentres de donnéescontinue d'augmenter, un nombre croissant d'appareils et de câbles sont utilisés. Parmi ceux-ci, leCâble mince de Cat6est devenu un choix populaire pour relever des défis de réseautage spécifiques. Dans cet article,Cobtelvous guidera à travers tout ce que vous devez savoir sur le câble Slim Cat6. Le câble Cat6 Slim est-il toujours le meilleur choix? Commençons!

1. Que sont les câbles de patch?

Avant de plonger plus profondément, expliquons d'abord cecâble de correctifest. Si vous connaissez déjà le concept, n'hésitez pas à ignorer cette section.

A câble de correctifest un type de câble utilisé pour connecter des périphériques de mise en réseau tels que les ordinateurs, les serveurs,commutateurs Ethernet, routeurs, caméras de réseau et téléphones pour permettre la transmission des signaux de données dans les réseaux locaux (LAN) ou les réseaux larges (WAN). Ces câbles sont généralement fabriqués à partir depaire torsadéCâblage et complément de connecteurs standard comme RJ -45 ou RJ -11 qui s'intègrent dans les ports de périphérique réseau.

1.1 Que font les câbles de patch?

Les câbles de correctifs remplissent plusieurs fonctions importantes:

Appareils de connexion: Ils relient les ports réseau sur différents appareils, permettant une communication et un échange de données entre eux.

Transmission de données: Ils portent des signaux numériques tels que les données réseau, les communications vocales et les signaux vidéo pour le transfert d'informations transparentes.

SimplificationGestion du câble réseau: En permettant des reconnexions ou des reconfigurations faciles via le remplacement du câble, les câbles de patch rendent la gestion des configurations de réseau plus flexibles et pratiques.

1.2 Types de câbles de correctifs

Les câbles de patch sont disponibles en différents types conçus à des fins spécifiques:

001

Câble patch Ethernet: Utilisé pour connecter des équipements de mise en réseau comme les ordinateurs, les commutateurs et les routeurs; ceux-ci sont généralement fabriqués à partir depaire torsadécâblage et adhérer à des normes telles queCat5e, Cat6, Cat6a, ouCat7.

Câble de patch téléphonique: Couramment utilisé pour la connexion des téléphones ou des télécopies; Ils comportent généralement des connecteurs RJ -11.

Câble de patch à fibre optique: Conçu pour la transmission de données à grande vitesse sur de longues distances; Ces câbles sont livrés avec divers types de connecteurs comme LC, SC ou ST.

Les longueurs de câbles de patch peuvent être personnalisées en fonction des besoins et sont souvent disponibles en tailles standard telles que 1M, 3M ou 5M pour répondre aux différentes exigences de câblage.

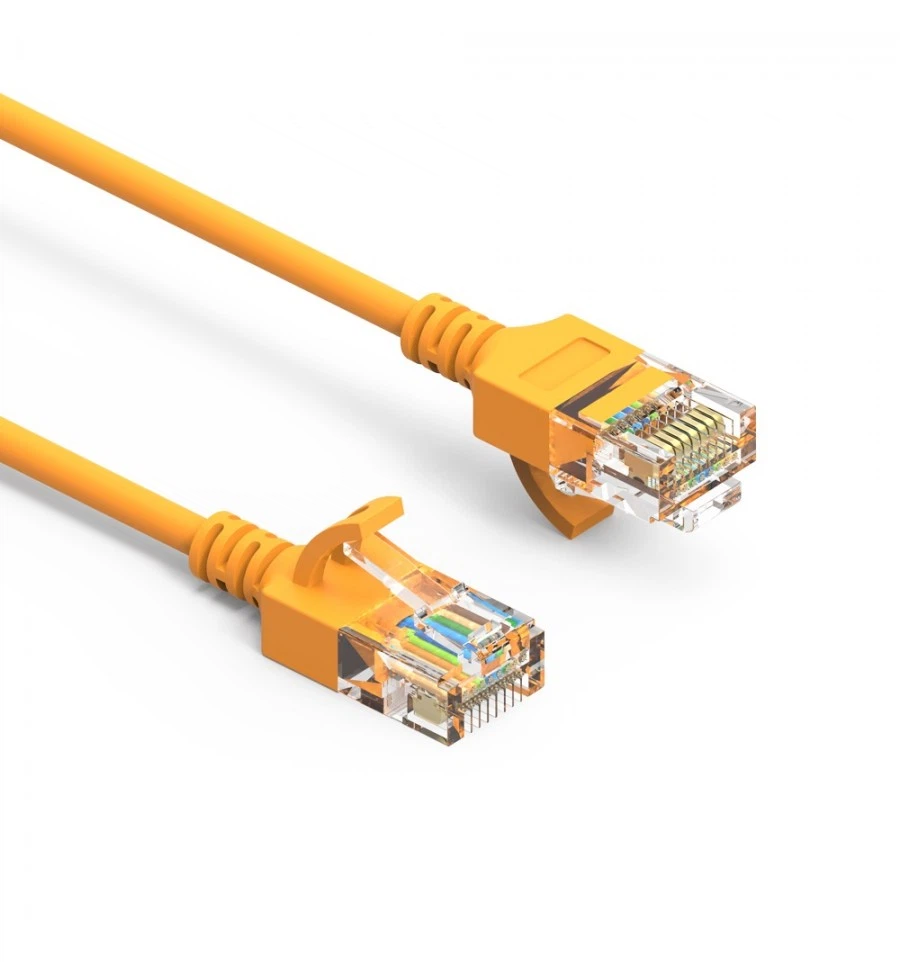

2. Qu'est-ce qu'unCâble mince de Cat6?

Câbles minces Cat6sont des câbles de réseau spécialement conçus généralement utilisés pour connecter des périphériques de réseautage tels que des serveurs, des commutateurs ou des routeurs pour faciliter la transmission des données. Contrairement aux câbles de correctifs standard, les versions minces ont un diamètre plus petit en utilisant 28 AWG (jauge de câble américaine) les rendre plus doux et plus flexibles pour des scénarios de câblage uniques.

2.1 Caractéristiques et utilisations du câble Slim Cat6

Le câble Slim Cat6 offre plusieurs avantages distincts:

Features And Uses Of Slim Cat6 Cables

De plus petit diamètre: Avec leur épaisseur réduite par rapport aux câbles standard, les câbles Slim Cat6 sont plus faciles à plier et à l'idéal d'outier pour les espaces restreints.

Câblage à haute densité: Ils sont parfaits pour les environnements à haute densité comme les centres de données où ils réduisent l'encombrement des câbles et améliorent le débit d'air à l'intérieurarmoires à étagère.

Flexibilité: Leur nature souple leur permet de s'adapter facilement à des installations compactes.

Connexions à courte distance: Le mieux adapté aux applications à court terme telles que la connexion de l'équipementsupports de serveursou entre adjacentracks de réseau.

Facilité d'entretien: Leur conception légère simplifie les tâches de maintenance comme le remplacement ou le réglage des connexions.

2.2 Inconvénients du câble Slim Cat6

Malgré leurs avantages dans certains environnements, leCâble mince de Cat6Vient également avec certaines limites:

5 Drawbacks Of Slim Cat 6 Cables

Résistance à DC plus élevée: Leur plus petit diamètre entraîne une augmentation de la résistance du courant direct qui peut réduire les performances du signal sur des distances plus longues.

Plus grande perte d'insertion: Par rapport aux câbles de correctifs standard, les minces peuvent subir une perte d'énergie plus élevée pendant la transmission du signal ayant un impact potentiellement sur les applications à grande vitesse ou à large bande passante.

Problèmes de stabilité de la connexion: Leur conception plus mince peut entraîner des connexions moins stables si elle n'est pas correctement gérée lors de l'installation ou une utilisation fréquente de plug-and-play.

Problèmes de sécurité: Bien que les produits conformes soient généralement sûrs à utiliser, les câbles minces Cat6 de mauvaise qualité pourraient présenter des risques de surchauffe en raison de l'épaisseur insuffisante du conducteur de cuivre.

Facteurs de fiabilité: La fiabilité globale dépend fortement de la qualité de la fabrication et des pratiques d'installation appropriées.

3. Câble mince Cat6 vs câble Cat6 standard

Alors que les deux types partagent le même équipement de réseau à objectif principal, ils diffèrent considérablement dans la conception et l'adéquation en fonction des scénarios d'utilisation:

Diamètre du câble: Le câble Slim Cat6 présente des diamètres plus fins (par exemple, 28 AWG), les rendant plus doux et plus flexibles que les plus standard (généralement 24 AWG).

Applications à haute densité: Grâce à leur facteur de forme compact, Slim Cat 6 Excel dans les environnements bondés en réduisant l'encombrement et en améliorant le flux d'air de l'armoire.

Cas d'utilisation: Idéal pour les connexions à courte distance dans les salles de serveurs; Cependant, les câbles de correctifs standard restent mieux adaptés aux besoins de câblage à longue distance.

Performance de transmission du signal: Les fils plus fins peuvent compromettre l'intégrité du signal sur des distances plus longues par rapport aux options standard plus épaisses.

4. Considérations pour l'utilisation du câble Slim Cat6 avec PoE

Lors du déploiement de la puissance sur Ethernet (POE) aux côtés de câbles Slim Cat6:

Exigences d'énergie:Les cordons de patch minces conviennent généralement à la transmission POE à faible puissance, tels que Poe Type 2, avec une limite de transmission de puissance d'environ 30 W ou moins. Cela les rend idéaux pour alimenter les appareils de faible puissance comme les caméras IP et les téléphones VoIP. Pour les appareils qui ont besoin d'une puissance plus élevée, comme certains points d'accès sans fil ou des caméras de surveillance, vous pourriez avoir besoin de cordons de correctifs standard car ils peuvent gérer une plus grande transmission d'alimentation.

Longueur du câble:Les cordons de patch minces sont généralement utilisés pour les connexions à courte distance, ce qui signifie qu'ils sont généralement plus courts. La distance d'alimentation POE est généralement affectée par le courant et la résistance. Par conséquent, vous devez vous assurer que la distance d'alimentation n'est pas trop longue pour éviter la perte de puissance ou la chute de tension.

Dissipation et température de la chaleur:Parce que les cordons de patch mince ont des jauges en fil plus minces, elles ont tendance à produire plus de chaleur. En conséquence, lors de l'utilisation de l'alimentation POE, il est important de répondre à la dissipation de la chaleur et aux problèmes de température. Évitez de regrouper trop de cordons de patch minces pour éviter la surchauffe. Assurez-vous qu'ils sont utilisés dans des zones bien ventilées pour réduire les températures.

Conformité et normes:Lorsque vous utilisez des cordons de correctifs minces, assurez-vous de choisir des produits qui répondent aux normes et réglementations pertinentes pour la sécurité et les performances. De plus, connaissez les exigences d'alimentation de votre appareil POE et assurez-vous qu'ils correspondent aucordon de patch minceCapacités de transmission de puissance.

5. Le câble Slim Cat6 est-il toujours le meilleur choix?

L'intime à retenir ici est que tandis que des conceptions plus minces économisent de l'espace et améliorent le flux d'air dans des environnements de câblage denses commearmoires de serveur-Ils ne sont pas universellement meilleurs que les homologues plus épais dans tous les scénarios en raison de facteurs tels que des niveaux de résistance plus élevés limitant la plage efficace.

Pour les configurations à haute densité, nécessitant des solutions compactes dans de courtes distances, les câbles minces CAT6 brillent comme une option efficace!

6. Câble mince de Cat6Vs CABLE SLIM CAT6A

Avec l'adoption généralisée d'applications multimédias telles que la vidéo et la vidéoconférence à haute définition, la demande de bande passante du réseau augmente. Ce changement a provoqué des câbles de catégorie 5e, qui prennent en charge la transmission de 1 Gbit / s, pour tomber progressivement en désaccord. Les câbles de catégorie 6 et de catégorie 6A sont devenus des options de câblage de réseau plus courantes. Ce tutoriel fournit une introduction détaillée à ces deux types de câbles et à leurs gammes d'application.

6.1 Quelle est la différence entre le câble Cat6 Slim et le câble Slim Cat6a?

Cat6 Slim Cable fait généralement référence au câble Slim Catégorie 6 non blindé, qui adhère à la génération 6-Câble EthernetNormes spécifiées dans ISO / IEC 11801: 2002 et EIA / TIA 568B. Sa bande passante est le double de celle deCâble de catégorie 5E, et ses performances de transmission dépassent de loin celles de la catégorie 5e, ce qui le rend idéal pour les transmissions de réseau à vitesse Gigabit.

Câble mince Cat6aest une version améliorée de la catégorie 6, également appelée «câble de catégorie 6 mince augmenté». Il est conforme à ISO / IEC 11801: 2002 et EIA / TIA -568- b. 2-1 et offre des performances supérieures dans des zones telles que l'interférence externe du signal (diaphonie) par rapport aux câbles CAT 6. Par rapport aux câbles de catégorie 6, les câbles de catégorie 6A ont un diamètre extérieur plus grand, un poids plus lourd et un rayon de virage minimum plus élevé. La distance de transmission maximale pour les câbles de catégorie 6A est jusqu'à 100 mètres, et ils sont compatibles avec les câbles de catégorie 6 et de catégorie 5E. Cependant, la mise à la terre est cruciale pour prévenir les interférences statiques lors des transmissions à longue distance, ce qui peut entraîner des erreurs de paquets de données. Pour la protection antistatique de base, la mise à la terre en un seul point suffit; Cependant, en cas de fortes considérations d'interférence électrique externes ou de sécurité comme la protection contre la foudre, la mise à la terre en plusieurs points doit être mise en œuvre. De plus, tout le matériel connecté lors de l'installation du câblage de la catégorie 6A doit utiliser des composants blindés tels que les câbles de transmission,panneaux, etmodules clés-Pour utiliser pleinement ses excellentes performances de blindage.

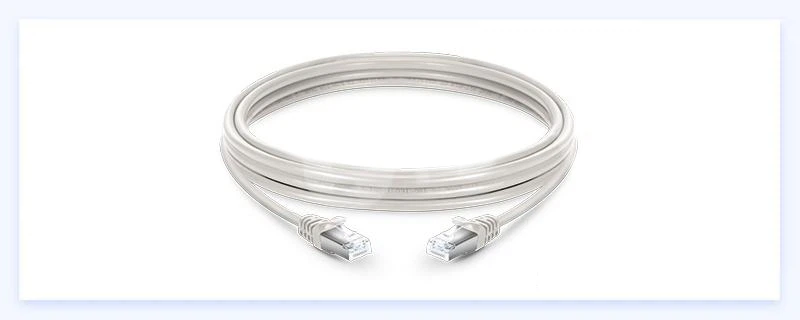

Slim Cat 6 cable typically refers to unshielded Slim Category 6 cable, which adheres to the 6-generation Ethernet cable standards specified in ISO/IEC 11801:2002 and EIA/TIA 568B.

6.2 Catégories du câble Slim Cat6A

Les câbles de catégorie 6A sont disponibles en deux types: non blindés (UTP) et blindés (FTP), avec des différences structurelles notables entre elles.

Câble de catégorie 6A non blindés:
Ce type augmente souvent la distance entre les carottes métalliques ou utilise des charges non métalliques pour réduire la diaphonie externe. Cette conception entraîne des câbles non blindés ayant un diamètre dans l'ensemble de plus grand. Les avantages incluent une terminaison plus facile en raison du manque de couches de blindage, du temps d'économie pendant l'installation. De plus, les câbles non blindés sont moins chers que ceux blindés, ainsi que leurs panneaux de patch non blindés qui l'accompagnent.

Câble de catégorie 6A blindée:
Les câbles blindés sont disponibles en deux types: U / FTP (blindage individuelle de paire) et F / UTP (blindage global). U / FTP n'a pas de couche de blindage globale mais offre d'excellentes performances anti-crosstal; Cependant, la terminaison est plus compliquée car chaque paire enveloppée en aluminium doit être soigneusement préparée avant de se connecter. F / UTP utilise un bouclier en aluminium global sans blindage de paires individuelles. Bien que son processus de production soit plus complexe que les U / FTP, il a un diamètre plus petit et simplifie la terminaison.

En résumé, les câbles de catégorie 6A blindés ont des applications plus larges par rapport à celles non blindées et sont actuellement l'une des meilleures solutions de câblage disponibles.

6.3 Comment faire la différence entre le câble Slim Cat 6 et 6A?

Méthode un:Distinguer par l'apparence. Le type de câble est généralement imprimé sur sa veste ou son emballage, "Cat6" pour la catégorie 6 et "Cat6a" pour les câbles de catégorie 6A. De plus, puisque CAT 6-, un prend en charge la transmission du réseau à des vitesses jusqu'àEthernet 10 Gops, Son extérieur comprend souvent des marques telles que «10gigabit».

Méthode deux:Utilisez des instruments de test de câbles de réseau professionnel pour la détection.

Differences Between Slim Cat 6 & 6a Cables

6.4 Différences entre le câble Slim Cat 6 et 6A

un. Vitesse et bande passante:

Catégorie mince 6: Principalement utilisé dans les réseaux fonctionnant à des vitesses jusqu'à1 Gops.

Catégorie mince 6A: Conçu pour les réseaux fonctionnant à des vitesses jusqu'à10 Gbit / s, offrant deux fois la bande passante de SlimChat 6, avec une gamme de fréquences jusqu'à500 MHzpar rapport au250 MHzde ce dernier.

né Structure:
Les deux incluent des conceptions de trame croisée isolés pour une meilleure stabilité; Cependant, la conception de la section transversale dans unCat6aLe câble mince dispose d'une forme en forme de vitesse avec des rainures.

c. Caractéristiques de conception:

La densité de torsion en filCat6a SlimLes câbles sont plus serrés.

Les conducteurs sont plus épais; par conséquent son diamètre extérieur est plus grand que celui deChat 6.

Pour traiter des fréquences de transmission plus élevées - qui augmentent les interférences externesChat 6aEmploie des conceptions de blindage plus strictes pour des performances améliorées.

d. Paramètres clés:
En termes de paramètres de rapport signal / bruit:

DansCatégorie 6, ACR (rapport d'atténuation / crosstalque) mesure la force du signal proche par rapport aux niveaux de bruit.

DansCatégorie 6A, Elfext (diaphonie de niveau éloigné de niveau égal) remplace les calculs de l'ACR par les effets d'atténuation d'impact sur des distances plus longues tout en fournissant des mesures plus précises.

e. Métriques de test supplémentaires:
Avec des capacités de bande passante plus élevées atteignant500 MHz, L'interférence du câble adjacente devient de plus en plus significative dans les installations denses en utilisantCatégorie 6A, nécessitant des tests comme Psanext (Sum-Power Sum Alien proche de la diaphonie) pour une évaluation précise des performances.

6.5 Applications du câble mince CAT 6 et 6A

Lors de la connexion d'un interrupteur ou d'un concentrateur à un routeur, un ordinateur à un commutateur ou à un concentrateur, ou à des changements les uns aux autres via des ports de liaison montante, les câbles Slim Cat6 peuvent être utilisés pour le câblage direct.

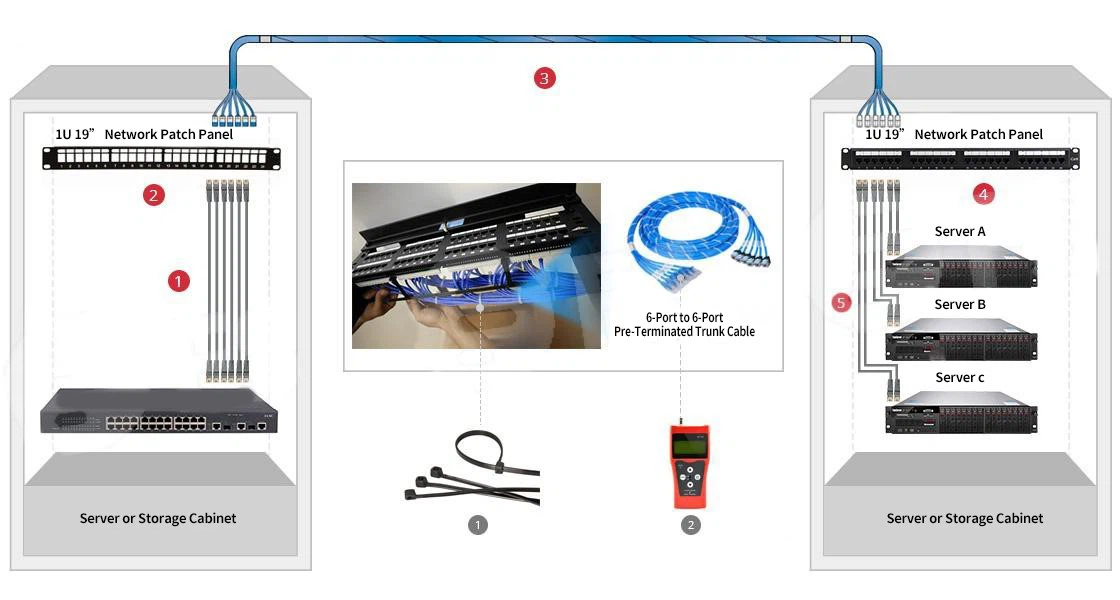

When connecting a switch or HUB to a router, a computer to a switch or HUB, or switches to each other via UPLINK ports, Slim Cat 6 cables can be used for direct wiring.

Les câbles Slim Cat6a conviennent aux connexions réseau, aux projets de câblage, aux terminaisons entre les appareils ou les sous-systèmes horizontaux et la connexion des ports de périphériques avec des systèmes de câbles de correctifs modulaires. Par exemple, ils peuvent être utilisés pour connecter les modems ADSL à large bande des télécommunications et les routeurs sans fil, les routeurs, les commutateurs, les moyeux, les pare-feu et les ports LAN de d'autres équipements vers les ports de carte réseau des ordinateurs. Leur blindage à double couche et leurs performances à grande vitesse les rendent idéaux pour les déploiements de réseaux à grande vitesse dans les grandes entreprises. Ils conviennent également à une utilisation dans des environnements ou des scénarios électromagnétiques complexes nécessitant un blindage.

Lors de la connexion d'un ordinateur à un routeur, un commutateur à un autre commutateur ou un centre à un autre centre; connexion directement deux PC; connecter une interface de routeur à une autre; ou la connexion d'un modem ADSL à interface Ethernet au port de carte réseau d'un PC, les câbles Slim Cat6A peuvent être utilisés pour les connexions transversales telles que le câblage de croisement T568B.

When connecting a computer to a router, one switch to another switch, or one HUB to another HUB; directly connecting two PCs; connecting one router interface to another; or connecting an Ethernet-interface ADSL modem to the network card port of a PC, Slim Cat 6A cables can be used for cross-connections such as T568B

Il convient de noter que les performances de transmission des câbles Slim Cat6A sont supérieures à celles des câbles Slim Cat6. La norme IEEE spécifie explicitement que les câbles Cat6A Slim prennent en charge les réseaux 10 gbases-T (10 Gigabit Ethernet sur le cuivre à paire torsadé). Cependant, dans les applications pratiques, est-il possible d'utiliser des câbles Cat6 Slim pour les réseaux 10g?

En fait, certains ont démontré que dans des conditions de très faible interférence externe, les câbles minces Cat6 peuvent atteindre des distances de transmission de 37 à 55 mètres à une vitesse de 10 Gbit / s. Cependant, cela est difficile à mettre en œuvre dans les scénarios du monde réel. Premièrement, les déploiements de câbles sont souvent denses, ce qui rend peu probable que les interférences externes restent minimes. Deuxièmement, comme les câbles Slim Cat6A, la capacité de dissipation thermique des câbles Slim Cat6 est limitée. Étant donné que la transmission des données génère inévitablement la chaleur, cela réduit la vitesse de transmission du câble. Dans l'ensemble, il n'est pas recommandé d'utiliser des câbles Slim Catégorie 6 dans des réseaux 10 gbas-T; Au lieu de cela, les câbles Ethernet Slim Cat 6A doivent être utilisés.

Alors, lequel est le meilleur - Cat6 Slim Cable ou Cat6A Slim Cables?
En résumé:

Si vous utilisez un réseau de 1 Gbit / s, optez pour les câbles Slim Cat6 ou Cat6A.

Si vous utilisez un réseau de 10 Gbit / s, optez pour les câbles Slim Cat6A.
