Comment fonctionnent les câbles de paire torsadés?

Je pense que beaucoup de gens ont posé une telle question: comment fonctionnent les câbles de paires torsadés? Nous savons tous que la paire tordue est un milieu de transmission composé de deux conducteurs de cuivre isolés tordus ensemble.

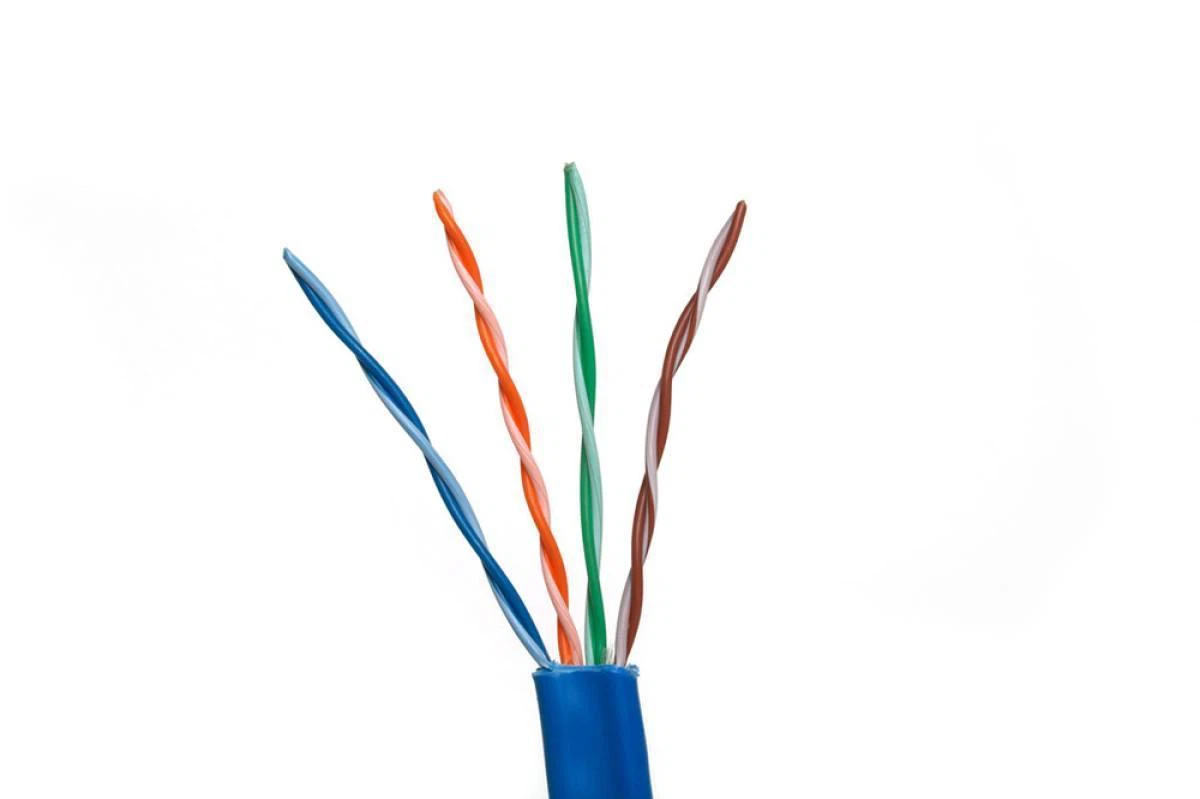

A paire torsadéEn règle générale, deux fils de cuivre isolés de calibre 22–26 tordus ensemble, avec la couche d'isolation de chaque fil marqué de différentes couleurs. Lorsqu'une ou plusieurs paires de fils torsadés sont enfermés dans une gaine isolée, elles forment un câble paire torsadé. Les câbles de paire torsadés sont classés en deux types principaux: paire torsadée non blindée (UTP) et paire torsadé blindée (STP). Le principe de fonctionnement consiste à tordre deux fils de cuivre isolés ensemble à une densité spécifique. Lorsque des ondes électromagnétiques sont émises, les ondes rayonnées par chaque fil s'annulent, réduisant considérablement l'interférence du signal. Les câbles de paire torsadés peuvent être configurés en tant que câbles directement ou crossover. Les câbles directs nécessitent les deux extrémités du câble pour suivre la même norme de câblage, tandis que les câbles de croisement utilisent différentes normes de câblage à chaque extrémité. Lors de la production de paires torsadées, deux normes de câblage sont généralement suivies en fonction de la séquence requise: ANSI / EIA / TIA -568 A et ANSI / EIA / TIA -568 b. Les paires torsadées ont certaines limites en termes de distance de transmission, de bande passante du canal et de vitesse de transfert de données, mais sont relativement peu coûteuses. Les métriques de performance comprennent l'atténuation, la diaphonie proche de l'extrémité, les caractéristiques d'impédance, la capacité distribuée et la résistance à DC. Bien que les paires torsadées aient été à l'origine utilisées pour transmettre des signaux analogiques, ils sont désormais largement utilisés pour la transmission du signal numérique comme matériau de câblage commun.

Pour réduire les interférences mutuelles entre les deux fils et atténuer les phénomènes électromagnétiques causés par le flux de courant, les fils sont tordus ensemble.

Informations de base
Nom anglais:Paire torsadé
Catégorie:Medium de transmission du réseau de communication d'informations
Application :Matériau de câblage
Composition :Deux conducteurs de cuivre isolés de calibre 22–26 se sont tordues ensemble
Fonction:Minimise les interférences du signal



A paire torsadése compose d'une paire de conducteurs de métaux mutuellement isolés tordus ensemble. Cette conception résiste non seulement à une interférence électromagnétique externe, mais réduit également l'interférence mutuelle entre plusieurs paires de fils. Lorsque deux conducteurs isolés sont tordus ensemble, tout signal d'interférence affectant ces conducteurs entrelacés est identique (ce signal d'interférence est appelé signal en mode commun). Dans les circuits différentiels qui reçoivent des signaux, les signaux en mode commun sont annulés, permettant d'extraire des signaux de mode différentiel utiles.

Le but d'une paire tordue est de s'assurer que l'interférence externe génère un bruit identique sur les deux conducteurs afin que les circuits différentiels ultérieurs puissent extraire des signaux utiles. Un circuit différentiel agit comme un circuit soustractif où les signaux en phase à ses entrées (signaux en mode commun) annulent (MN), tandis que les signaux en phase opposée se comportent comme x - (- y), entraînant une amplification. Théoriquement, dans une paire tordue et une configuration de circuit différentiel où m=n et x=y, les signaux d'interférence sont complètement annulés tandis que les signaux utiles doublent en force; Cependant, il y a des écarts pendant le fonctionnement réel.

Dans une seule gaine de câble, différentes paires de fils ont des longueurs de torsion variables. D'une manière générale, les longueurs de torsion varient de 38,1 mm à 140 mm et sont généralement tordues dans le sens antihoraire; La différence de longueur de torsion entre les paires de fil adjacentes est à moins de 12,7 mm. La longueur d'un cycle de torsion dans une paire torsadée est appelée sa hauteur; Les hauteurs plus courtes entraînent une capacité anti-ingérence plus forte.



Types de calques de blindage



En fonction de la présence ou de l'absence de couche de blindage,câbles de paire torsadéssont classés en paire torsadé blindé (STP) et paire torsadée non blindé (UTP).

Les câbles de paire torsadés blindés comportent une couche de blindage métallique entre les paires torsadées et leveste de câble Ethernet. Ils sont en outre divisés en STP et FTP (paire torsadé en papier d'aluminium). STP fait référence aux câbles où chaque paire a sa propre couche de blindage, tandis que FTP a une seule couche de blindage pour tout le câble, qui ne fonctionne efficacement que lorsque les deux extrémités sont correctement mise à la terre. Cela nécessite un système entièrement blindé, y compris les câbles, les prises, les connecteurs etpanneaux, ainsi qu'un système de mise à la terre robuste dans le bâtiment. La couche de blindage réduit le rayonnement électromagnétique et empêche les fuites d'informations tout en bloquant les interférences électromagnétiques externes, permettant des paires torsadées protégées pour atteindre des taux de transmission plus élevés par rapport aux homologues non blindés.

La paire torsadée non blindée (UTP) est un type de câble de transmission de données composé de quatre paires de fils de couleur différemment. Il est largement utilisé dans les réseaux Ethernet et les lignes téléphoniques. Les câbles UTP offrent plusieurs avantages:

Pas de veste de blindage, de conception compacte, d'économie d'espace et de rentabilité.

Léger, flexible et facile à installer.

Réduit ou élimine la diaphonie.

Offre des propriétés ignifuges à la flamme.

Indépendant et polyvalent, adapté aux systèmes de câblage structurés.
Par conséquent, l'UTP est largement utilisé dans les systèmes de câblage structurés.



---

Câbles de paire torsadés

Les types de câbles de paire torsadés les plus couramment utilisés comprennent la catégorie 3 (Cat3), la catégorie 5 (Cat5), la catégorie 5 améliorée (Cat5E) et la catégorie 6 (Cat6). Les catégories antérieures ont des diamètres de câble plus minces par rapport à ceux ultérieurs avec des diamètres plus épais. Les modèles spécifiques sont décrits comme suit:

La bande passante de fréquence maximale est de 750 kHz; couramment utilisé dans les systèmes d'alarme ou le câblage téléphonique hérité avant le début des années 80. Pas adapté à la transmission des données.

La bande passante de fréquence maximale est de 1 MHz; Fréquemment utilisé pour la transmission vocale et les vitesses de transfert de données jusqu'à 4 Mbps, souvent trouvées dans les anciens réseaux à anneaux de jeton adhérant au protocole de passage à token de 4 Mbps.

Défini par les normes ANSI et EIA / TIA568 avec une fréquence de transmission de 16 MHz et un taux de transmission maximal de 10 Mbps (10Mbit / s). Principalement appliqué dans la communication vocale, Ethernet 10Mbit / s (10Base-T) et les réseaux de bague de jeton de 4mbbit / s avec une longueur de segment maximale de 100 m à l'aide de connecteurs RJ. Cette catégorie a été largement supprimée.

La fréquence de transmission est de 20 MHz; Utilisé pour la communication vocale et le transfert de données à des vitesses allant jusqu'à 16 Mbps, comme dans les réseaux de rings de jeton ou pour les réseaux 10Base-T / 100Base-T. La longueur maximale du segment est de 100 m à l'aide de connecteurs RJ mais n'a jamais été largement adopté.

Caractéristiques de la densité de torsion de fil accrue avec une veste isolante de haute qualité. La bande passante de fréquence maximale est de 100 MHz avec un taux de transfert de données maximal de 100 Mbps, prenant en charge la communication vocale ainsi que les réseaux de données comme 100Base-T et Ethernet 1000Base-T avec une longueur de segment maximale de 100 m à l'aide de connecteurs RJ. Cela reste l'un des plus couramment utilisésCâble Ethernettypes aujourd'hui.

Offre une atténuation réduite, une diaphonie minimisée, un rapport d'atténuation / crosstal plus élevé (ACR), un rapport signal / bruit (SNR) et un asymétrie de retard plus faible par rapport àCâbles Cat5-Déliver des performances considérablement améliorées.Câble Cat5eest principalement utilisé dans les applications Gigabit Ethernet (1000 Mbps).

La fréquence de transmission varie de 1 MHz à 250 MHz. LeCâbles Cat6 Offre des marges améliorées pour l'atténuation globale de la somme de puissance (le rapport de crosstalk (PS-ACR) à des fréquences allant jusqu'à 200MHz le double de la bande passante des câbles CAT5E. Cat6 dépasse de loin les normes CAT5E en termes de performances et est parfaitement adaptée aux applications nécessitant des vitesses supérieures à 1 Gbit / s. Une différence clé entre Cat6 et Cat5e réside dans ses performances améliorées contre la diaphonie et les facteurs critiques de perte de rendement pour les applications de réseau à grande vitesse de nouvelle génération à grande génération. La norme Cat6 élimine le modèle de liaison de base; Au lieu de cela, il spécifie une structure de topologie d'étoile avec les exigences de distance de câblage: les longueurs de liaison permanentes ne peuvent pas dépasser 90 m, tandis que les longueurs de canal ne doivent pas dépasser 100 m.

Bande passante de transmission deCâbles Cat6Ase situe entre Cat6 et Cat7 à des fréquences allant jusqu'à 500 MHz avec des vitesses de transfert atteignant jusqu'à 10 Gbit / s; Le diamètre extérieur standard est d'environ 6 mm. Semblable aux produits CAT7, aucune norme de test nationale officielle n'existe actuellement des spécifications dénuées de l'industrie des fabricants.

Fréquence de transmission deCâbles Cat7atteint jusqu'à 600 MHz avec des vitesses de transfert allant jusqu'à 10 Gbit / s; Le diamètre extérieur standard est d'environ 8 mm pour les câbles monocœurs et d'environ 6 mm pour les câbles multi-core.

Des numéros de catégorie plus élevés et des versions plus récentes indiquent des capacités de bande passante plus larges plus avancées, mais également des coûts plus élevés qui leur sont associés. Ces différents types de câbles de paires torsadés sont désignés par des marques standardisées: les types standard sont étiquetés «Catx», tels que Cat5 ou Cat6 couramment utilisés sur leurs vestes extérieures comme «Cat5» ou «Cat6». Les versions améliorées suivent un exemple de convention d'étiquetage "XE" pour "Cat5e" indique un câble de catégorie 5 amélioré ("E" étant minuscule plutôt que majuscule).

Quel que soitType de câble réseauÉlu, l'atténuation augmente proportionnellement à l'augmentation des fréquences pendant l'utilisation. La conception des infrastructures de câblage doit garantir que l'amplitude du signal reste suffisante pour recevoir des extrémités - même dans des conditions environnementales bruyantes, pour permettre une détection précise au milieu des interférences… De plus, les vitesses de données réalisables dépendent fortement des méthodes de codage numérique utilisées dans les configurations d'architecture système!



ANSI / EIA / TIA -568 A, ANSI / EIA / TIA -568 B
En Amérique du Nord et à l'international, les trois organisations les plus influentes du câblage structuré sont les suivantes: ANSI (American National Standards Institute), TIA (Telecommunication Industry Association) et EIA (Electronic Industries Alliance). Étant donné que TIA et ISO (Organisation internationale pour la normalisation) collaborent fréquemment au développement standard, les différences entre les normes qu'ils publient sont minimes. En Amérique du Nord et dans le monde, les normes de câblage à paires torsadées les plus largement adoptées sont les ANSI / EIA / TIA -568 A et ANSI / EIA / TIA -568 B (techniquement ANSI / EIA / TIA -568 B.1, communément appelé T568B). La distinction principale entre ces deux normes réside dans la séquence des paires de fils (reportez-vous au tableau ci-dessous):

La séquence de fil pour EIA / TIA 568A est définie comme vert-blanc, vert, orange-blanc, bleu, bleu-blanc, orange, brun-blanc, marron.

La séquence de fil pour EIA / TIA 568B est définie comme orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, brun-blanc, marron.

Selon les normes 568a et 568b pourConnecteurs RJ45(communément appelébouchons modulaires), chaque point de contact dans les connexions réseau joue un rôle spécifique dans la transmission du signal: les broches 1 et 2 sont utilisées pour envoyer des signaux; Les broches 3 et 6 sont utilisées pour recevoir des signaux; Les broches 4 et 5, ainsi que les broches 7 et 8, servent de lignes bidirectionnelles. Pour les câbles à paires torsadées qui leur sont connectées, pour réduire les interférences mutuelles, les normes nécessitent que les broches 1 et 2 doivent former une paire torsadée; Les broches 3 et 6 doivent également former une paire torsadée; Les épingles 4 et 5 doivent être tordues ensemble; Les broches 7 et 8 doivent également être tordues ensemble. Cela démontre qu'il n'y a pas de différence fondamentale entre les deux normes -568 A et 568B-autre que la disposition des huit fils lors de la connexion à un connecteur RJ -45. Dans la pratique, cependant, la norme 568b est plus couramment utilisée dans les projets d'ingénierie réseau.



Vous trouverez ci-dessous une introduction à la méthode de base pour fabriquer des câbles Cat5 directs. Les méthodes de production pour d'autres types decâbles de réseausont similaires; Seules les configurations de croisement diffèrent.

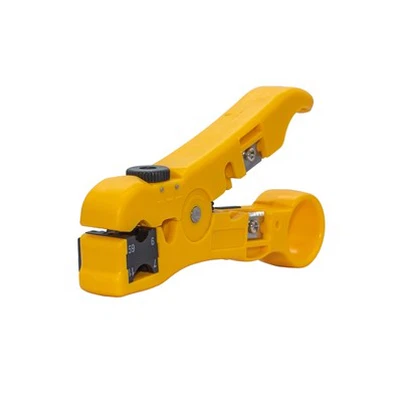

Étape 1:Utilisez une paire de câbles à paire torsadésoutils d'état(ou d'autres outils de coupe) pour couper uniformément une extrémité d'une catégorie -5. Coupez d'abord une longueur de câble qui répond à vos besoins de câblage. Placer l'extrémité taillée dans la fente de décapage duoutil d'étattout en veillant à ce que le câble reste droit sans se pencher.

Étape 2:Saisir doucement leoutil d'étatet tournez-le lentement une fois autour du câble. Il n'est pas nécessaire de s'inquiéter de endommager les fils du noyau intérieur, car il y a un écart entre les lames spécialement conçues pour le déshabillage - cet écart correspond généralement au diamètre de quatre paires de fils centraux à l'intérieur. Cette action coupera à travers la gaine de protection extérieure du câble à paire torsadé. Retirez cette gaine manuellement ou avec un outil de décapage spécialisé. Remarque: La longueur du câble dépouillé doit être d'environ 15 mm-la même longueur requise pour s'adapter correctement à un connecteur RJ45 pour éviter les problèmes causés par la surchauffe ou la sous-étouffe. Un dépouillement excessive semble non seulement en désordre, mais peut également provoquer des connexions lâches car elle empêche le serrage approprié par le connecteur; Sous-striping laisse trop de monticule à des points d'insertion, empêchant l'insertion complète dans un connecteur RJ45.

Étape 3:Après avoir retiré la gaine extérieure à partir d'une extrémité de votre segment de câble en utilisant ces techniques, vous verrez quatre paires de fils torsadés à l'intérieur avec des motifs de couleur distincts: brun associé à un blanc brun; orange associé à un blanc orange; vert associé à un blanc vert; et bleu associé à un blanc bleu.

Étape 4:Démêler chaque paire de fils entrelacés un par un. Après avoir démêlé, organisez et alignez les groupes de fils dans l'ordre conformément aux directives. Lors de la disposition, essayez d'éviter les emmêlements et les chevauchements excessifs. Une fois que les fils sont disposés et redressés, ils peuvent avoir des virages en raison de leur entrave auparavant. Saisissez le fil avec les deux mains, tirez fermement dans des directions opposées et tirez doucement de haut en bas pour le redresser autant que possible tout en le gardant à plat.

Étape 5:Après avoir organisé, redressé et aplati les fils, inspectez-les soigneusement à nouveau. Ensuite, utilisez la lame de coupe d'un outil de sertissage pour couper soigneusement les extrémités des fils.

Étape 6:Insérer les fils soigneusement disposés dans unConnecteur RJ45. Assurez-vous que le côté du connecteur avec le clip de ressort en plastique est vers le bas tandis que le côté avec des broches se dirige vers le haut, avec l'extrémité de la broche pointant loin de vous et de l'ouverture rectangulaire vers vous. À ce stade, la broche 1 est à l'extrême gauche, la broche 8 est à l'extrême droite et toutes les autres sont séquentiellement alignées entre les deux. Lors de l'insertion, poussez doucement les huit fils simultanément dans leurs rainures respectives à l'intérieur du connecteur RJ45 jusqu'à ce qu'ils atteignent le bout de leurs créneaux. Assurer l'alignement horizontal pendant l'insertion; Sinon, les longueurs de fil inégales peuvent perturber le contact approprié entre les fils et le connecteur. Si vous avez auparavant enlevé trop d'isolation protectrice, coupez tout excès ici afin qu'environ 15 mm de fils exposés restent - c'est juste suffisant pour que chaque fil s'intègre parfaitement dans sa rainure désignée. Laisser cette section trop long peut augmenter la diaphonie en raison de fils non taillés ou provoquer un mauvais contact ou une déconnexion si le connecteur ne s'accroche pas correctement à la veste de protection. Avant de procéder à un sertissage dans la dernière étape, vérifiez d'en haut via le connecteur RJ45 pour confirmer que chaque fil est en toute sécurité assis à son point final.

Étape 7:Grognement. Avant de procéder à cette étape d'impression finale, inspectez d'en hautConnecteur RJ45Encore une fois pour confirmer que chaque fil est solidement assis à son point de terminaison. Une fois vérifié, insérez le connecteur RJ45 dans la fente 8p d'un outil de sertissage pour sertier. Après l'avoir inséré en place, pressez fermement les poignées d'outil de sertissage ensemble; Si plus de force est nécessaire, utilisez les deux mains pour plus de pression. Lorsque vous appuyez assez fort, toutes les broches externes du connecteur RJ45 seront entièrement pressées dans leurs fentes respectives à l'intérieur. Vous devriez entendre un faible "clic".

Étape 8:Après le dépression, toutes les épingles externes sur leConnecteur RJ45devrait être complètement pressé dans leurs créneaux respectifs à l'intérieur. De plus, l'onglet de verrouillage en plastique à la base du connecteur RJ45 doit être fermement serré sur la veste de protection grise ducâble réseau. Maintenant, votre assemblage de connecteur RJ45 est terminé.





Pour les câbles à paires torsadées, les utilisateurs sont principalement préoccupés par plusieurs indicateurs qui définissent leurs performances. Il s'agit notamment de l'atténuation, de la diaphonie (suivante), des caractéristiques d'impédance, de la capacité distribuée, de la résistance à DC et autres.

L'atténuation mesure le degré de perte de signal le long d'un lien. Il est directement lié à la longueur de l'atténuation du signal de câble augmente à mesure que la longueur augmente. L'atténuation est mesurée en décibels (dB) et représente le rapport de la résistance du signal à l'extrémité de transmission à celle à l'extrémité de réception. Étant donné que l'atténuation varie selon la fréquence, elle doit être mesurée sur toutes les fréquences dans la plage d'application.

La diaphonie peut être classée comme une diaphonie proche (suivante) ou une diaphonie éloignée (FEXT). L'équipement d'essai mesure principalement la prochaine parce que FEXT est moins significatif en raison de la perte de ligne. Nextifie ensuite le couplage de signal d'une paire de fils à une autre dans une liaison de câble à paire torsadé (UTP) non blindé. Pour les liens UTP, ensuite est un indicateur de performance critique et l'une des mesures les plus difficiles à mesurer avec précision. À mesure que la fréquence du signal augmente, la difficulté de mesure augmente.

Ensuite, ne représente pas la diaphonie réelle générée au point proche; Il ne reflète que la valeur mesurée à ce point. Cette valeur varie avec les câbles plus longues du câble entraînant des valeurs plus petites en tant que signaux à l'atténuation de l'extrémité de transmission, réduisant la diaphonie sur d'autres paires en conséquence. Les expériences montrent que les prochaines mesures prises dans les 40 mètres sont plus fiables. Si une extrémité du câble dépasse 40 mètres d'une prise d'information, un certain degré de diaphonie peut se produire mais peut ne pas être détecté avec précision par l'équipement de test. Par conséquent, il est préférable de mesurer ensuite aux deux points de terminaison. La plupart des dispositifs de test peuvent mesurer les valeurs suivantes pour les deux points d'extrémité à partir d'un seul emplacement.

Les résultats des tests suivants peuvent être référencés:



Limites d'atténuation pour diverses connexions à paires torsadées à une longueur maximale sur différentes fréquences.



Limites d'atténuation suivantes à des fréquences spécifiques.

Ces deux indicateurs forment le contenu central des tests TSB67; Cependant, certains modèles de testeurs peuvent également fournir des paramètres supplémentaires tels que la résistance DC, l'impédance caractéristique et le rapport d'atténuation / crosstal (ACR).

La résistance à la boucle CC consomme une partie du signal en la convertissant en énergie thermique. Il se réfère à la résistance combinée des deux fils dans une paire. Selon 118 0 1 normes, la résistance CC pour les câbles à paires torsadées ne doit pas dépasser 19,2 ohms. Les différences entre les paires doivent être minimes (moins de 0,1 ohms); Des différences plus importantes indiquent de mauvais points de contact qui nécessitent une inspection.

Contrairement à la résistance de la boucle DC, l'impédance caractéristique comprend une résistance ainsi qu'une réactance inductive et capacitive sur des fréquences allant de 1 MHz à 100 MHz. Cela dépend de facteurs tels que l'espacement des paires de conducteurs et les propriétés diélectriques de leur matériau d'isolation. Différents câbles présentent des impédances caractéristiques variables; Les câbles à paires torsadées ont généralement des valeurs telles que 100 ohms, 120 ohms ou 150 ohms.

ACR, dans des gammes de fréquences spécifiques, représente un paramètre important de la performance du câble - le rapport de l'atténuation aux niveaux de diaphonie. ACR est parfois exprimé en rapport signal / bruit (SNR) et est calculé comme la différence entre l'atténuation du pire des cas et les valeurs suivantes. Des valeurs ACR plus élevées indiquent une immunité d'interférence plus forte; Généralement, les systèmes nécessitent des valeurs ACR dépassant 10 dB.

La qualité d'un canal de communication est définie par ses caractéristiques de câble. SNR mesure la résistance du signal des données tout en tenant compte des signaux d'interférence. Si le SNR tombe trop bas, les récepteurs peuvent ne pas différencier les signaux de données du bruit, conduisant à des erreurs de transmission de données. Pour minimiser ces erreurs et assurer une communication fiable, un SNR minimum acceptable doit être défini.





L'AMP est la marque la plus courante et la plus utilisée en Chine. Il est disponible dans presque tous les magasins de détail de câbles de réseau. Ses principaux avantages sont de bonne qualité et un prix bas. Cependant, en raison de sa popularité, certaines contrefaçons sont tellement convaincantes qu'elles peuvent difficilement être distinguées du produit réel.

Le système de paires torsadés de catégorie 6 d'AMP se compose de câbles UTP quantiques, de systèmes de sortie d'informations modulaires quantiques, quantumpanneau de correctif modulairesystèmes et quantumcordons de patch. Le système quantique de catégorie 6 fournit une bande passante de 200 MHz, avec ses connexions de câbles UTP utilisant des systèmes 110 traditionnels ou du matériel de connexion modulaire sans outil. L'ensemble du système dépasse facilement les normes de performance établies par ISO / IEC pour le câblage de la catégorie 6.

Les produits Siemon sont souvent observés dans les systèmes de câblage structurés. Par rapport à AMP, Siemon est positionné comme une marque premium avec une qualité supérieure et des caractéristiques techniques avancées. Naturellement, son prix est également considérablement plus élevé, ce qui rend rare de voir son utilisation sur le marché du bricolage. De plus, Siemon fournit une solution complète pour les systèmes de câblage structurés, y compris des outils pour assembler les câbles et le câblage, qui seront discutés plus tard.

Le Siemon System 6 propose une bande passante de fréquence dépassant 250 MHz tout en veillant à ce que tous les paramètres de performance de cette plage répondent ou dépassent les exigences de la norme de catégorie 6. Siemon fournit des rapports de test et une certification tierce (par exemple, de Delta et ETL) pour tous ses produits de catégorie 6 (matériel de connexion et câbles) et systèmes (liens et canaux de base).

Bien que Lucent soit une marque bien connue, elle est rarement observée sur le marché des câbles à paires torsadées, en particulier parmi les petites et moyennes entreprises. Cependant, cela n'implique pas un manque de capacité technique; Au contraire, Lucent apparaît fréquemment dans les configurations de réseau haut de gamme. Soutenu par Bell Labs, Lucent Technologies a conçu et développé un système de câblage de bout en bout "Catégorie 6" connu sous le nom de Systimax Gigaspeed Solution, qui innove chaque composant impliqué dans la connexion des hôtes et des ordinateurs dans les réseaux, améliorant encore les performances du système de bout en bout.

La solution Gigaspeed est un produit de pointe qui répond ou dépasse tous les indicateurs de la norme de catégorie 6. Avec 14 brevets mondiaux, une configuration typique de Gigaspeed comprend des câbles de cuivre UTP horizontaux intégrés aux sous-systèmes verticaux et à la systimax à l'échelle du campusfibre optiquerelations. Cette solution offre des performances de réseau supérieures tout en fournissant une large bande passante pour les futures applications de réseau et les progrès technologiques.

Le système Gigabit Catégorie 6 de NORDX / CDT 2400 utilise des connecteurs améliorés IBDN PS5 associés à des câbles IBDN Série 2400 pour offrir des vitesses de transfert de données allant jusqu'à 2,4 Gbps. Les câbles offrent une capacité de bande passante élevée avec une marge supplémentaire pour s'adapter efficacement aux applications plus larges. La nouvelle gamme de produits de la catégorie 6 de Nordx - le système IBDN 4800LX-REACHES DE DONNÉES de données allant jusqu'à 4,8 Gbps. Il se compose de nouveaux câbles IBDN série 4800LX, connecteurs PS6 et câbles standard PS6 capables de fournir une bande passante allant jusqu'à 300 MHz. Par rapport aux propositions actuelles sur les normes de catégorie 6, le système IBDN 4800LX montre des améliorations significatives à tous les paramètres de performance.

Les produits ACS Silver Series d'IBM sont conformes aux normes de projet ISO / IEC 11801 Catégorie 6 / classe E, en 50173 Normes de projet de catégorie E, et TIA / EIA -568 Catégorie 6 Braft Standards. La série ACS Silver prend en charge la bande passante jusqu'à 200 MHz, offrant un meilleur support pour Gigabit Ethernet et d'autres réseaux utilisant des câbles à quatre paires pour la transmission de données.

La série IBM ACS Silver est en arrière compatible avec la catégorie 5 ou les normes améliorées de catégorie 5; La série Silver et Copper Series partagent compatiblespanneauxPour des mises à niveau faciles tout en protégeant la valeur d'investissement. De plus, la série ACS Silver d'IBM représente une solution de câblage en cuivre complète fonctionnant à 100 ohms impédance; Il peut s'intégrer de manière transparente avec les produits ACS Crystal Series d'IBM pour les connexions à fibre optique entre les étages ou les bâtiments tout en permettant des connexions à grande vitesse pour des systèmes horizontaux plus lents via des produits de la série Silver.

Cobtel est une marque globalement reconnue spécialisée dans le réseau de haute qualitérouleaux de câbleet des cordons de patch, réputés pour son engagement envers les technologies de pointe et les performances durables. Avec une forte présence sur les marchés nationaux et internationaux,CobtelSe démarque pour offrir des produits fiables à des prix compétitifs, ce qui en fait un choix préféré pour les entreprises de toutes tailles.

Les solutions de réseau de catégorie 6 et de catégorie 6A de Cobtel sont conçues pour respecter et dépasser les normes internationales telles que ISO / IEC 11801 et TIA / EIA -568. Les rouleaux de câbles UTP et FTP de Cobtel présentent des noyaux de cuivre sans oxygène pour une conductivité optimale, assurant une transmission stable de données sur de longues distances. Ces câbles fournissent une bande passante allant jusqu'à 250 MHz pour la catégorie 6 et jusqu'à 500 MHz pour la catégorie 6A, ce qui les rend idéales pour les applications Gigabit Ethernet et à grande vitesse.

Les cordons de patch cobtel sont fabriqués avec des connecteurs RJ45 moulants avec précision et des bottes sans accrochage, assurant la durabilité et la facilité d'utilisation. Ils sont disponibles dans différentes longueurs et couleurs, répondant à divers besoins de réseautage. Les câbles subissent des tests rigoureux de performance et de fiabilité, garantissant une atténuation et une interférence minimales du signal.

Cobtel fournit également des solutions de câblage structurées complètes, y compris des outils pour l'assemblage de câbles, la terminaison et les tests. En mettant l'accent sur le contrôle de la qualité, Cobtel propose des certifications tierces pour ses produits de câblage, offrant la tranquillité d'esprit à ses clients. Que ce soit pour les installations de niveau d'entreprise ou les projets de réseautage à petite échelle, les produits cobtel représentent un mélange de qualité, de performance et d'abordabilité, assurant une connectivité transparente pour les réseaux modernes.
