Câble Ethernet vs fibre optique

Dans le paysage évolutif de la technologie de réseautage, la compréhension des principales différences entre les câbles Ethernet et les fibres optiques est essentielle pour prendre des décisions éclairées. Ce blog fournit une comparaison approfondie des «câbles Ethernet vs Fiber Optic», mettant en évidence leurs caractéristiques uniques, leurs capacités de performance et leurs applications. Les câbles Ethernet, y compris Cat5e, Cat6, Cat7 et le Cat8 avancé, sont des solutions rentables largement utilisées dans les réseaux domestiques, les centres de données et les configurations industrielles. D'un autre côté, les câbles à fibre optique, avec des conceptions multimode et monomode, excellent dans une transmission de données à longue distance à grande vitesse avec une interférence minimale. Alors que les câbles Ethernet sont idéaux pour la connectivité à courte portée et la puissance sur les systèmes Ethernet (POE), la fibre optique est inégalée dans la bande passante et la fiabilité sur des distances étendues. En explorant les distinctions techniques, les vitesses de transmission et les considérations de coûts, ce guide complet met en lumière le débat en cours "Ethernet Cables vs Fiber Optic", permettant aux lecteurs de choisir la solution optimale pour leurs besoins de réseautage. Qu'il s'agisse de prioriser l'abordabilité ou de l'épreuve de l'avenir avec des réseaux de fibres à grande vitesse, il est crucial de comprendre les compromis entre ces technologies, car la demande d'une connectivité plus rapide et plus fiable continue de croître.

Avec l'arrivée de l'ère 5G, de nouvelles applications telles que les villes intelligentes, les véhicules intelligents, la technologie de la réalité virtuelle (VR), l'Internet des objets (IoT) et la télémédecine stimulent continuellement le développement d'Ethernet. Ethernet progresse également vers une large bande passante, des vitesses plus élevées et une latence plus faible. Actuellement, nous sommes à la scène 400 GBE, la prochaine étape étant de 800 GBE, et le but ultime set à 1,6 tbe. Ces progrès accordent des exigences techniques et des défis techniques plus élevés sur les supports de transmission du réseau.

Il y a dix ans, nous parlions de «remplaçant les fibres de cuivre», mais l'expérience pratique a montré que le développement du câble en cuivre est toujours en plein essor. Par exemple,Câbles de catégorie 8atteindre 25 gbe et peut mieux soutenirPoetout en fournissant des vitesses plus rapides. En termes d'automatisation industrielle, Ethernet à une paire est également de plus en plus courante et rapidement adoptée.

Alors, quel genre de "relation d'amour-haine" existe entrecâbles Ethernetetfibre optiquecomme support de transmission de données? Explorons leurs caractéristiques et applications de performances spécifiques!

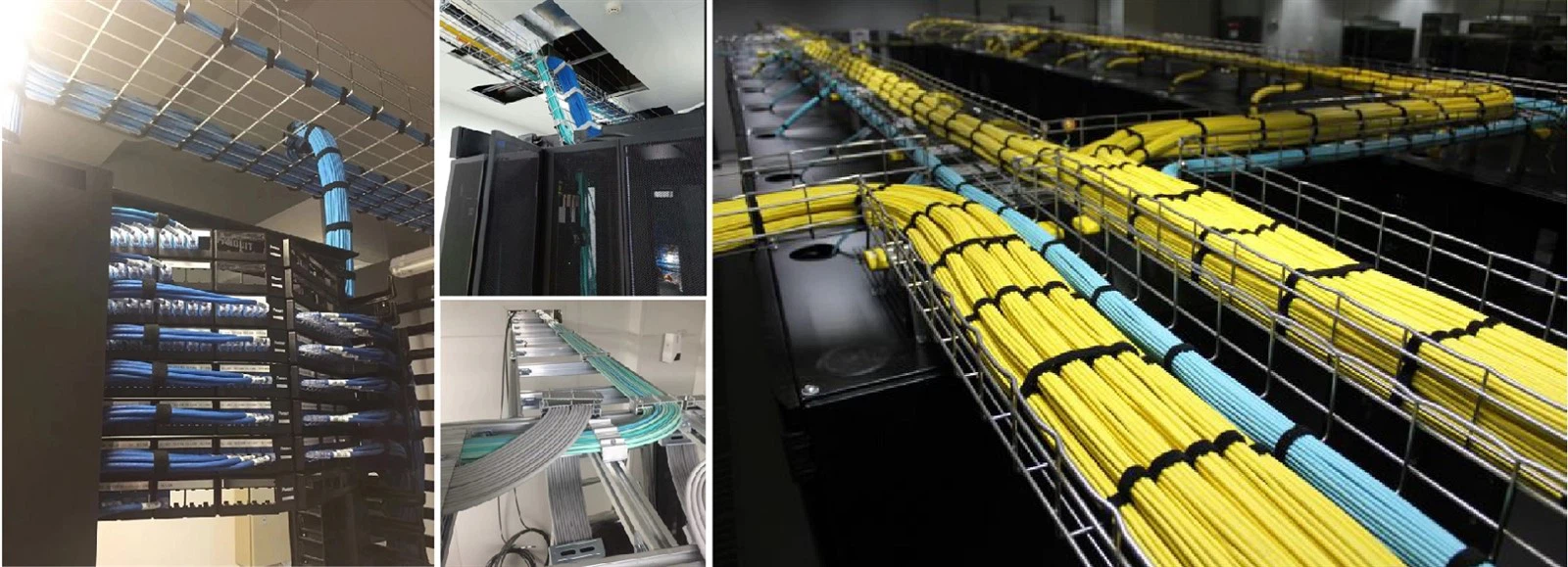

Câbles Ethernet, comme son nom l'indique, les câbles sont utilisés pour transmettre des signaux de réseau numérique via des signaux électriques, faisant généralement référence àcâbles de paire torsadés. La paire tordue est un câble de communication flexible composé de paires de fils de cuivre isolés et se caractérise par son faible coût. Il est largement utilisé dans les systèmes de câblage structurés,centres de données, configurations de surveillance de la sécurité et autres scénarios. Types communs depaire torsadéLes câbles comprennent:

Développé par TIA / EIA en 2001,Câbles Cat5eComprend une faible atténuation et une diaphonie réduite avec une bande passante maximale de 100 MHz et une vitesse de transmission maximale de 1000 Mo / s. Fast Ethernet fait référence à une vitesse de 100 Mo / s, tandis que Gigabit Ethernet atteint des vitesses allant jusqu'à 1 Go / s.Cordons de patch Cat5econviennent à la fois pour les applications Fast Ethernet et Gigabit Ethernet et sont couramment utilisés dans les réseaux domestiques ou les configurations de câblage intérieur. En règle générale, les cordons de patch Cat5E ont une distance de transmission maximale allant jusqu'à 100 mètres mais fonctionnent le mieux dans les 90 mètres.

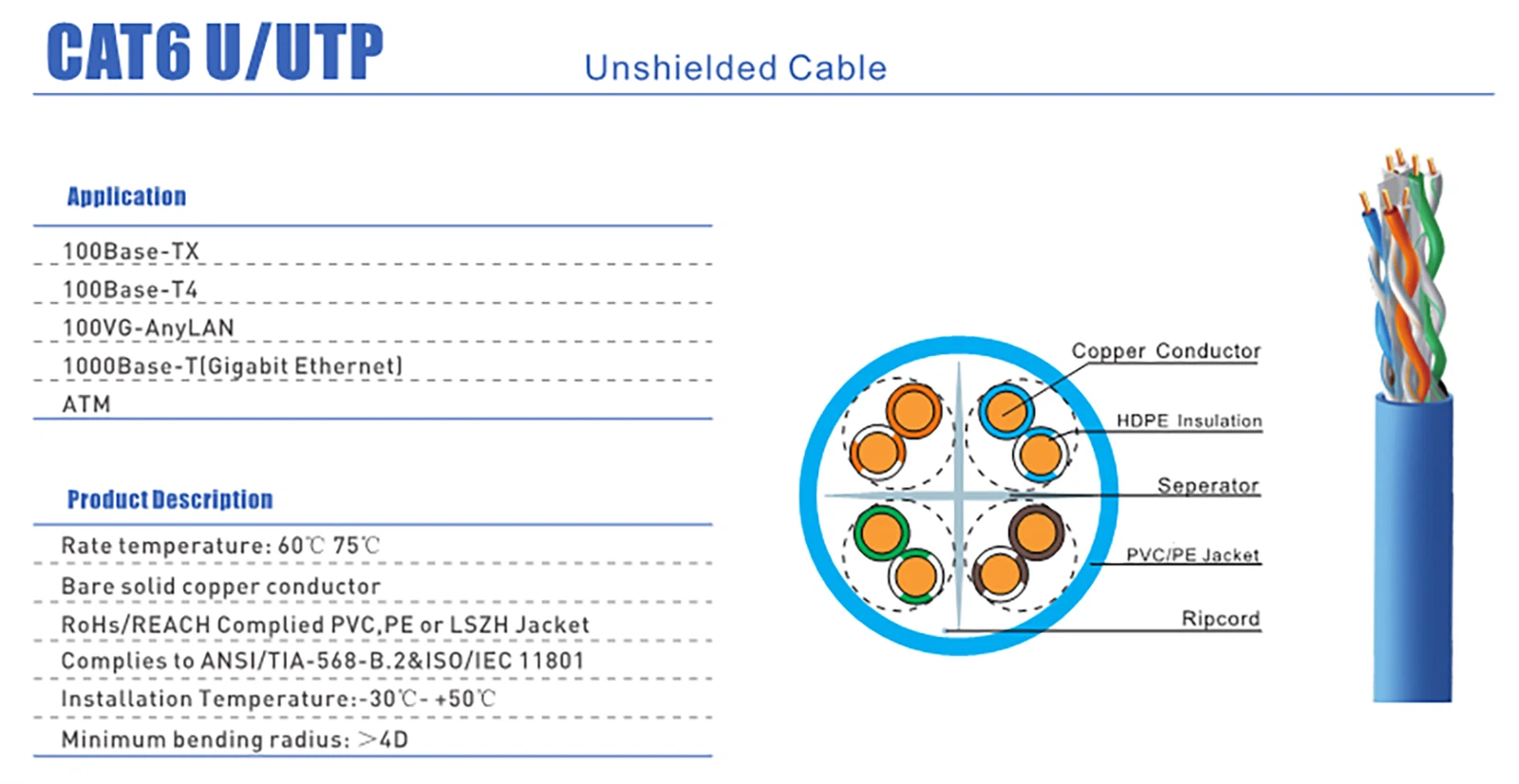

Câbles Cat6Offrez une bande passante de 250 MHz et une vitesse de transmission de 1 Go / s. Par rapport aux câbles Cat5E, Cat6 dispose d'une structure interne améliorée qui comprend un séparateur en forme de croix avec des tangages plus serrés pour les quatre paires torsadées. Cette conception améliore les performances en termes de réduction des diapositives et d'atténuation des pertes d'écho, faisantCordons de patch Cat6significativement mieux que Cat5e en termes de capacités de transmission. Ils sont idéaux pour les applications nécessitant des vitesses supérieures à 1 Gbit / s, mais ont généralement une distance de transmission maximale de pas plus de 100 mètres.

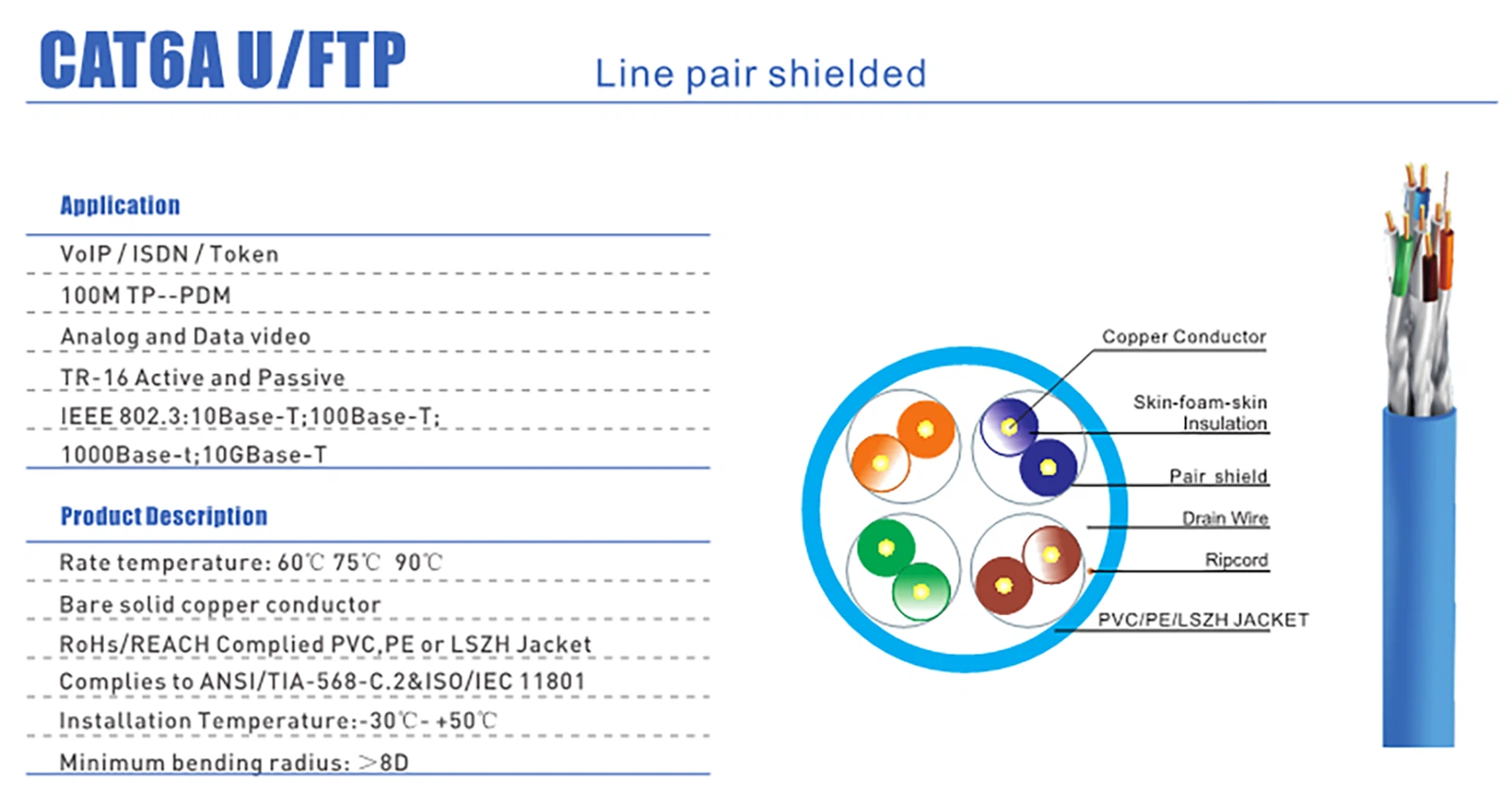

Avec une fréquence de transmission atteignant jusqu'à 500 MHz et une vitesse maximale de 10 Go / s,Cordons de patch Cat6AComprend une construction supérieure qui aide à éliminer la diaphonie extraterrestre (AXT). Ces câbles peuvent prendre en charge les distances jusqu'à 120 mètres, mais fonctionnent le mieux à 100 mètres en termes de stabilité du signal et de cohérence de la vitesse dans les cas d'utilisation pratiques. De plus, par rapport aux câbles Cat6, Cat6A utilise des matériaux de conducteur de meilleure qualité et des matériaux d'isolation, ce qui le rend adapté aux salles de serveurs, aux configurations d'équipement POE, aux systèmes de câblage industriel, etc.

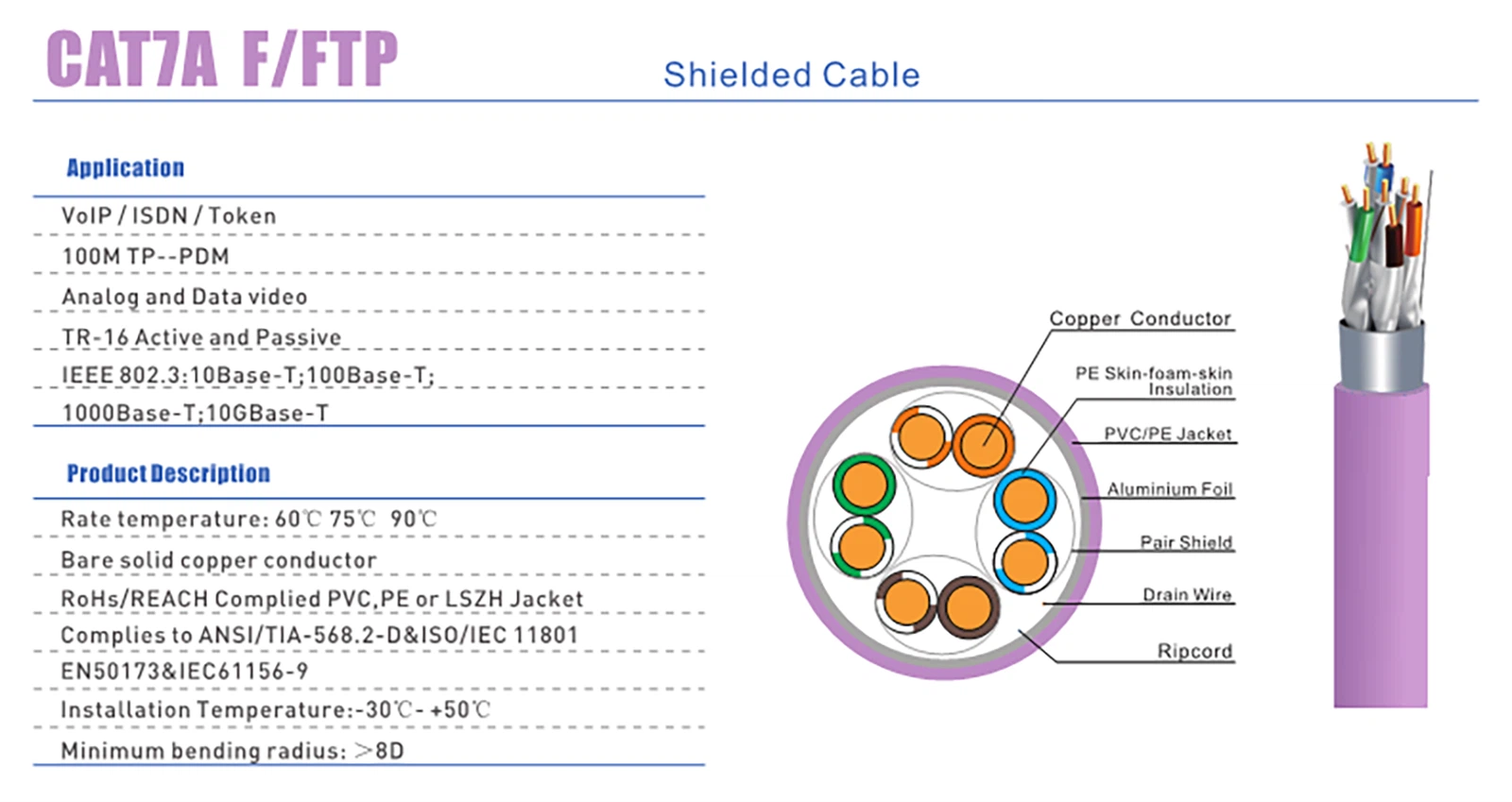

Fréquences de support allant jusqu'à 600 MHz avec une vitesse maximale de 10 Gbit / s dans des distances de moins de 100 mètres,Cordons de patch Cat7sont conçus pour les réseaux Ethernet Gigabit haute performance. Par rapport aux générations antérieures de cordons de correctifs réseau,Câbles Cat7Offrez de fortes capacités de blindage qui réduisent efficacement l'atténuation du signal, ce qui les rend adaptés aux centres de données à haute densitécommutateurs Ethernetoupanneaux. Notamment, à des distances allant jusqu'à 50 mètres, Cat7 peut atteindre des vitesses pouvant atteindre 40 Gbit / s; À des distances jusqu'à 15 mètres, les vitesses peuvent atteindre jusqu'à 100 Gbit / s. Cependant, en raison de leur manque de flexibilité et de problèmes de facilité de gestion dans des cas d'utilisation pratiques, ils n'ont pas encore réussi à adopter.

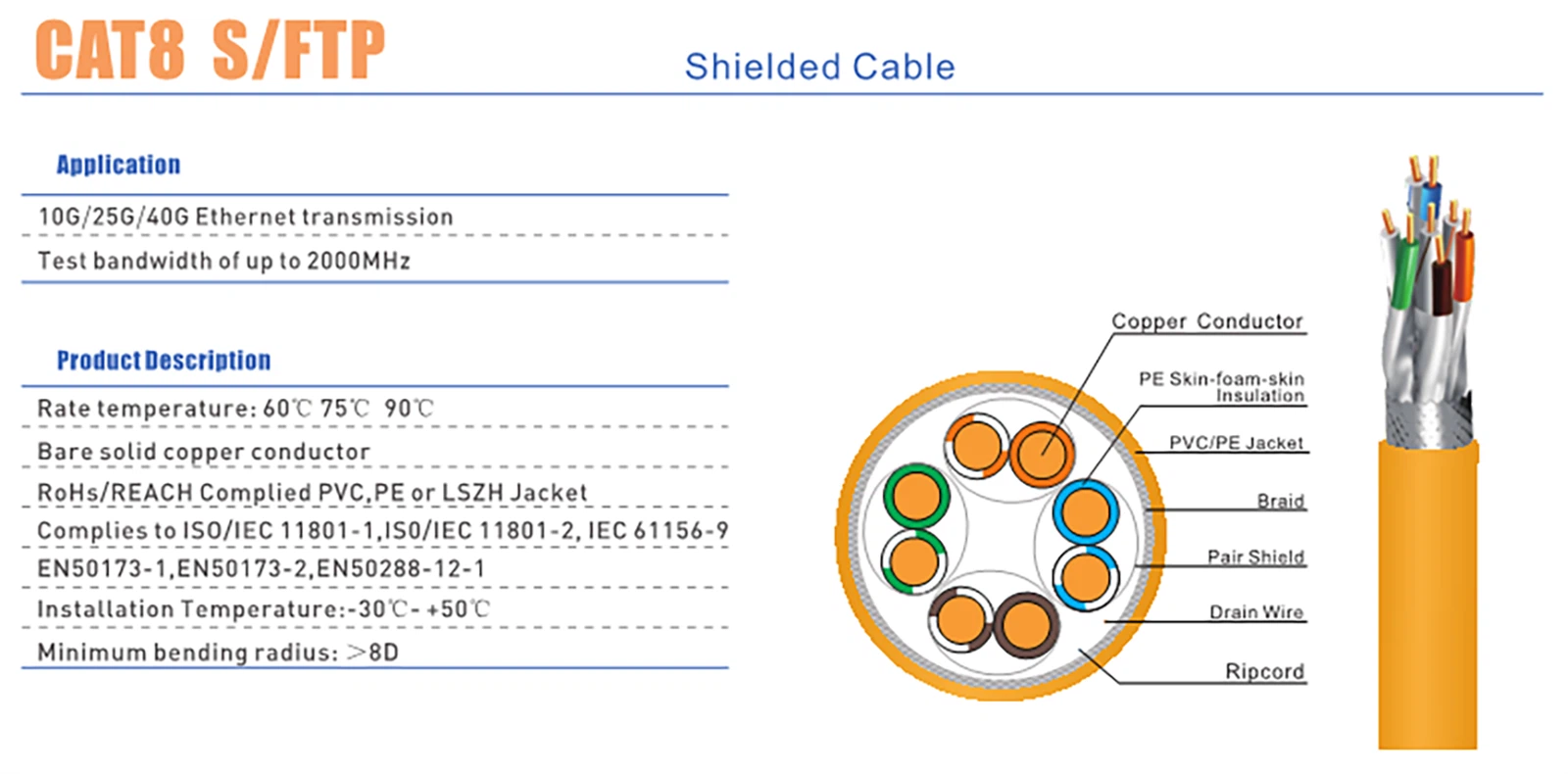

Défini par ANSI / TIA -568- c. 2-1 Normes comme la norme de câble de cuivre à paire torsadé de nouvelle génération,Câbles Cat8Soutenez les banderoles jusqu'à 2000 MHz avec des vitesses de transmission atteignant jusqu'à 40 Go / s, mais avec une distance maximale limitée de seulement 30 mètres. Par conséquent,Corons de patch Cat 8 sont principalement utilisés pour les connexions à courte distance dans les environnements du centre de données entre les serveurs, les commutateurs Ethernet,panneauxet d'autres appareils. Conçu spécifiquement pour des applications telles que les interconnexions de 25 gbase-T et 40 gbase-T entre les commutateurs et les serveurs dans les centres de données les rend particulièrement bien adaptés à cette fin.

Les termes «fibre optique» et «câble optique» sont souvent utilisés de manière interchangeable. La plupartfibres optiquesnécessitent plusieurs couches de structures de protection avant utilisation; Une fois couverts, ils sont appeléscâbles optiques. Les couches protectrices et isolantes sur la surface extérieure de la fibre optique le protègent des dommages environnementaux causés par l'eau, le feu ou le choc électrique. Un câble optique se compose de fibres optiques, d'une couche tampon et d'un revêtement protecteur. Les fibres optiques ressemblent à des câbles coaxiaux mais n'ont pas la couche de blindage en maille. Au centre se trouve un noyau en verre à travers lequel la lumière se propage.

Le nom complet d'une fibre optique est une «fibre de guide d'onde optique», connue en anglais sous le nom de fibre optique.
Il s'agit d'une fibre à base de verre ou de plastique qui sert de milieu pour transmettre la lumière.
L'application principale des fibres optiques est en communication.
Actuellement, les fibres optiques de qualité de communication sont principalement à base de quartz, avec du verre de quartz de haute pureté (dioxyde de silicium, sio₂) comme composante principale.

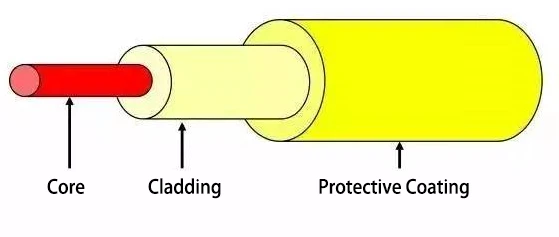

Les fibres optiques sont de forme cylindrique et se composent principalement de trois parties: le noyau, le revêtement et la couche de revêtement.

Cœur:Situé au centre de la fibre optique, il est composé de dioxyde de silicium de haute pureté avec une petite quantité d'agents de dopage.

Claade:En entourant le noyau, il est également fabriqué à partir de dioxyde de silicium de haute pureté avec un minimum d'agents de dopage.

Couche de revêtement:La couche de revêtement la plus externe est fabriquée à partir d'acrylate, de caoutchouc de silicone ou de nylon.

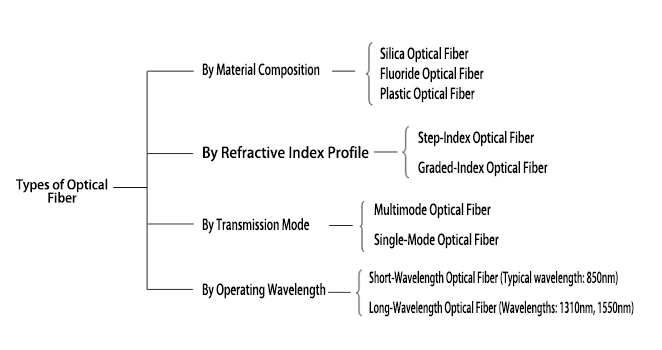

Il existe deux types communs de fibres optiques:fibres multimode(MMF) et les fibres monomodes (SMF).

Fibre multimode (MMF):
Fibres multimodepeut transmettre plusieurs modes de lumière; Cependant, ils éprouvent une dispersion modale importante, ce qui limite leur capacité à transmettre des signaux numériques sur de longues distances. Ce problème devient plus prononcé avec une distance accrue. Les fibres multimode ont généralement des diamètres de noyau nominaux de 62,5 μm ou 50 μm avec un diamètre de revêtement extérieur de 125 μm. Les configurations de noyau se placent entre diverses options telles que le noyau 2-, 4- Core, 6- Core, jusqu'à 96- conceptions de base.

Fibre monomode (SMF):
Fibres monomcolesTransmettez un seul mode de lumière, entraînant une dispersion modale minimale et les rendant idéales pour la communication longue distance. Par rapport aux fibres multimode, les fibres monomcoles ont des noyaux beaucoup plus minces, de 8 à 10 μm de diamètre. En concevant soigneusement le profil d'index de réfraction et en utilisant des matériaux ultra-pure pour produire un revêtement sept fois plus grand que le diamètre du noyau, les fibres monomcoles obtiennent à la fois une perte minimale et une dispersion minimale dans la plage de longueur d'onde de 1,3–1,6 μm. Ces fibres sont largement utilisées dans les systèmes de communication à longue distance et à haute capacité ainsi que dans les réseaux locaux (LAN) et divers types de capteurs à fibre optique.

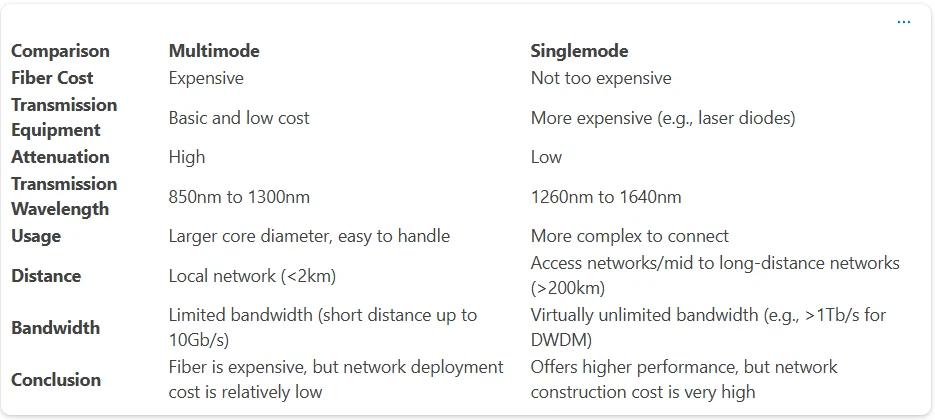

Fibres monomcoles Permettez des distances de transmission plus longues, tandis que les fibres multimode offrent une bande passante plus élevée sur des distances plus courtes.

Les fibres monomcoles ne connaissent pas la dispersion modale, garantissant une qualité de signal plus fiable par rapport aux fibres multimode.

Un seul mode utilise généralement des lasers comme source de lumière (plus chère), tandis que le multimode utilise souvent des LED moins chères.

Les câbles monomcoles sont généralement plus chers que les câbles multimode.

Les câbles multimode sont moins chers et adaptés aux transmissions à courte distance.

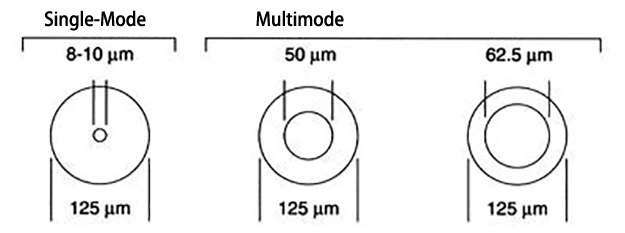

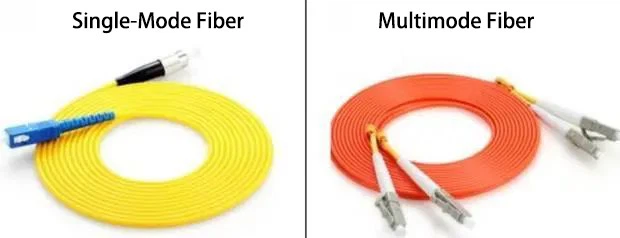

Les fibres monomcoles sont généralement logées dans des câbles jaunes, tandis que les fibres multimode sont couramment trouvées dans les câbles orange ou gris. En termes de différences de taille centrale: les noyaux multimode mesurent environ 50 μm ou 62,5 μm de diamètre, tandis que les noyaux monomcoles mesurent environ 9 μm.

Les câbles optiques utilisent des matériaux et des structures spécialisés pour protéger les fibres optiques de qualité de communication contre les dommages mécaniques et les facteurs environnementaux tout en répondant à divers besoins d'application.

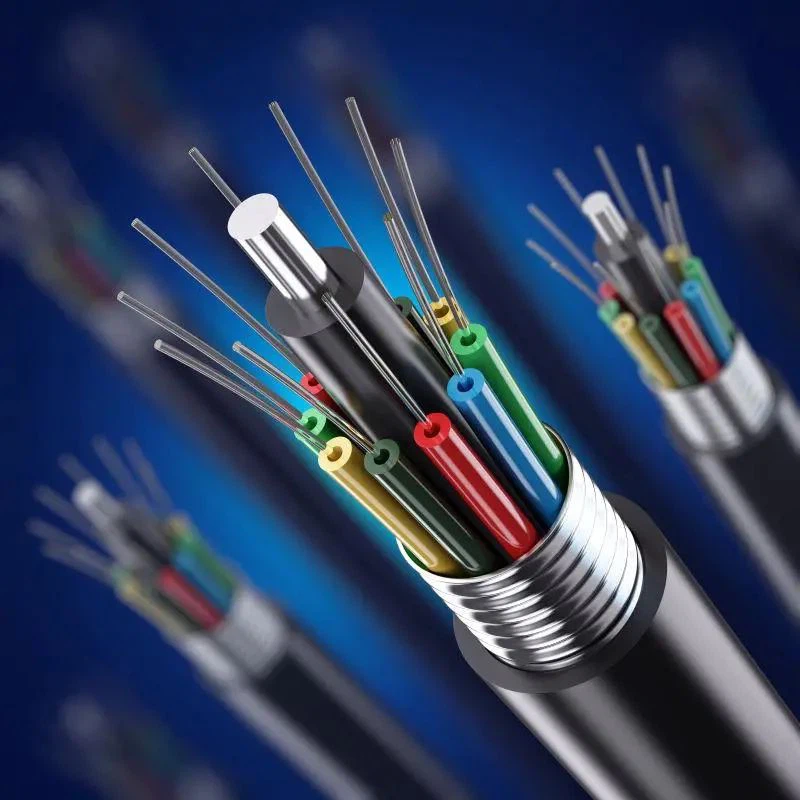

Les câbles optiques se composent d'une ou plusieurs fibres ou faisceaux optiques disposés pour répondre à la résistance chimique ainsi qu'une stabilité mécanique dans des conditions environnementales spécifiques.
Quel que soit le type structurel:

Câble Core:Assure un positionnement optimal pour des performances de transmission stables.

Élément de renforcement:Résiste aux forces externes lors de l'installation.

Gaine:Protège les composants internes de la contrainte mécanique ou des dommages environnementaux.

Les structures de noyau de câble peuvent être divisées en deux types: des conceptions à cœur unique (configurations à noyau ou à tube) et des variantes multi-cœurs (assemblages de type ruban ou arrangements unitaires). Les options de revêtement extérieur comprennent des gaines armées en métal pour une protection supplémentaire ou des applications plus légères pour des applications plus légères.

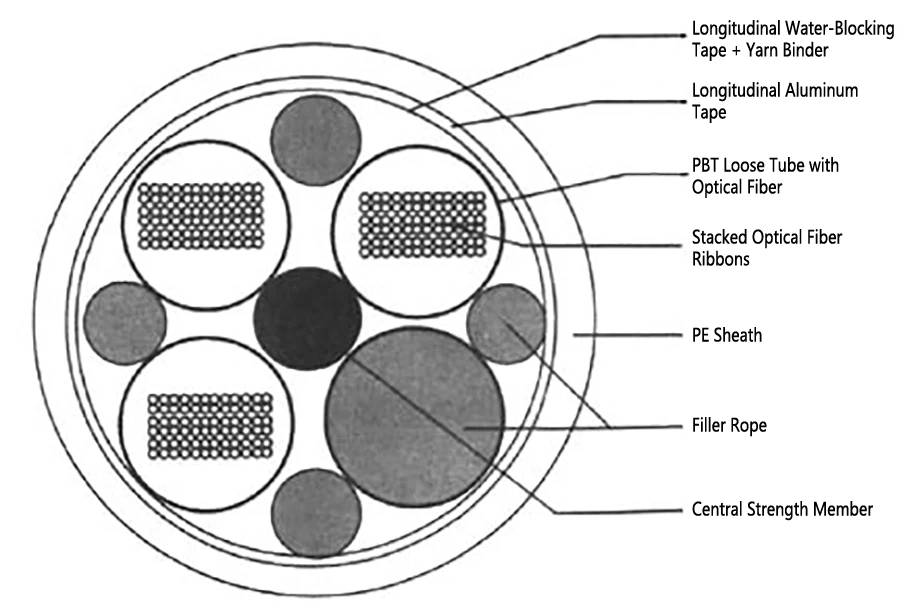

Câbles optiques du ruban:Principalement utilisé dans les réseaux de squelette métropolitains qui nécessitent une connectivité à haute densité avec un grand nombre de noyaux.

Figure-huit ("8") Câbles optiques:Ceux-ci intègrent des éléments centraux avec des lignes de suspension en fil d'acier directement moulées dans des boîtiers à jackets PE - éliminant le besoin de lignes de suspension supplémentaires lors d'installations aériennes, améliorant l'efficacité tout en réduisant les coûts.

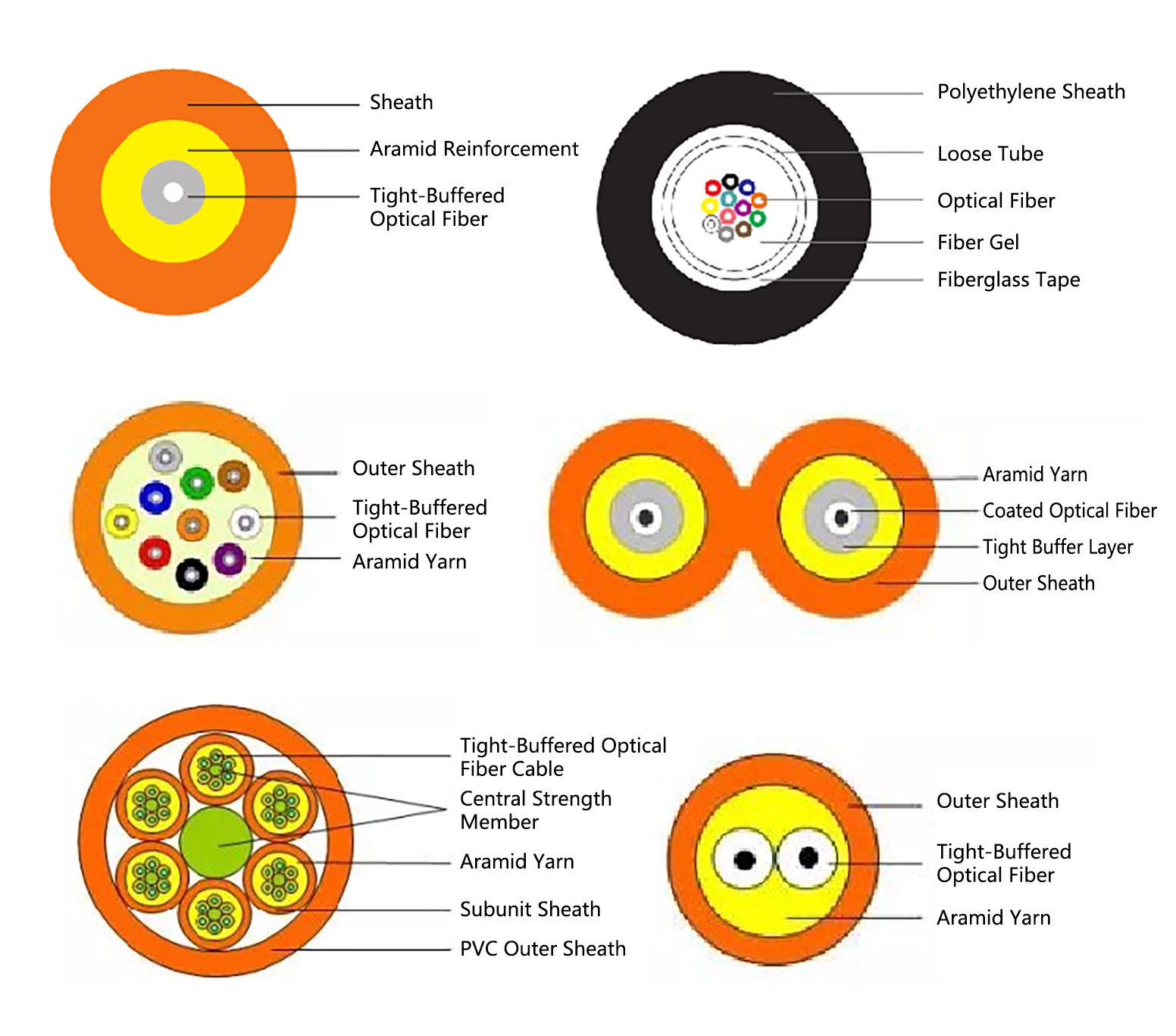

Utilisez des câbles opitcaux à l'intérieur:Conçu explicitement pour les intérieurs de construction de LAN tels que les solutions de câblage vertical dans les espaces de bureau ou les bâtiments résidentiels.

Offre des capacités de bande passante élevées qui permettent des vitesses de transfert de données supérieures.

Les faibles taux d'atténuation optimisent les longueurs de transmission prolongées au-delà des alternatives traditionnelles.

Résistant aux coups de foudre et aux interférences électromagnétiques.

Fournit une solide sécurité contre l'écoute ou l'interception des données.

Les taux d'erreur extrêmement bas assurent une fiabilité élevée.

La taille compacte et la conception légère facilitent l'installation.

Cependant, les défis incluent des difficultés à épisser les connexions entre les segments et les coûts initiaux plus élevés par rapport aux homologues en cuivre hérités.

Réseaux de transmission de la colonne vertébrale (par exemple, SDH / SONET), y compris les liens interurbains et les câbles sous-marins sous-marins.

Applications Ethernet (par exemple, FTTH / FTTB / FTTC), prenant en charge les réseaux domestiques et les configurations de bureau.

Réseaux de stockage de données (par exemple, Fibre Channel) pour les bases de données et les systèmes émergents de cloud computing.

Transmission de signal de télévision par câble à l'aide de récepteurs de broches.

Transmissions spécialisées telles que celles requises par les avions ou les navires navals.

Câbles à fibre optiquesont principalement fabriqués à partir de fibres de verre; Les câbles Ethernet utilisent des câbles en cuivre en interne.

Bien que avancéCâbles EthernetComme Cat8 peut atteindre des vitesses allant jusqu'à 40 Gbit / s à des fréquences atteignant 2000 MHz, les câbles à fibre optique restent inégalés avec des vitesses variant entre 40 Gops à 100 Gbit / s sur de longues distances.

Câbles Ethernetont une portée limitée d'environ 100 mètres sans boosters; La plage de transmission théorique deCâbles Ethernetest limité à 100 mètres, tandis que la fibre optique peut transmettre des données sur des distances significativement plus élevées. Les fibres optiques peuvent transmettre des centaines de kilomètres sans équipement de relais. Ainsi, la fibre optique ordinaire peut couvrir de manière fiable plusieurs centaines de mètres sans dégradation de performance, à condition qu'ils restent en bon état.

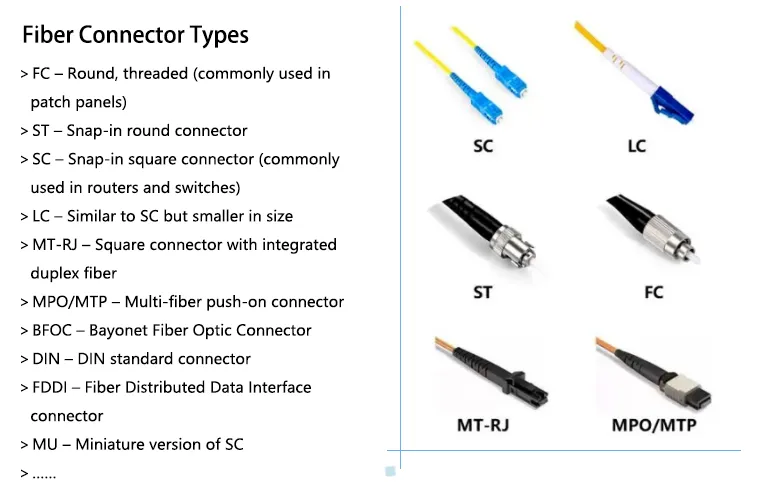

Le coût de production de la fibre optique est nettement plus élevé que celui deCâbles Ethernet. De plus, toutes les interfaces compatibles avec la fibre optique nécessitent des connecteurs à fibre optique spécialisés. Par conséquent, le déploiement de la fibre optique est beaucoup plus coûteux que l'installation de câbles Ethernet.

Entretien et réparations: les câbles en fibre optique sont plus sensibles aux dommages par rapport àCâbles Ethernet. Si un câble à fibre optique est pincé ou cassé pendant le processus d'installation de la fibre à la maison ou une utilisation régulière, les réparations ultérieures ont tendance à être beaucoup plus complexes que celles des câbles Ethernet.

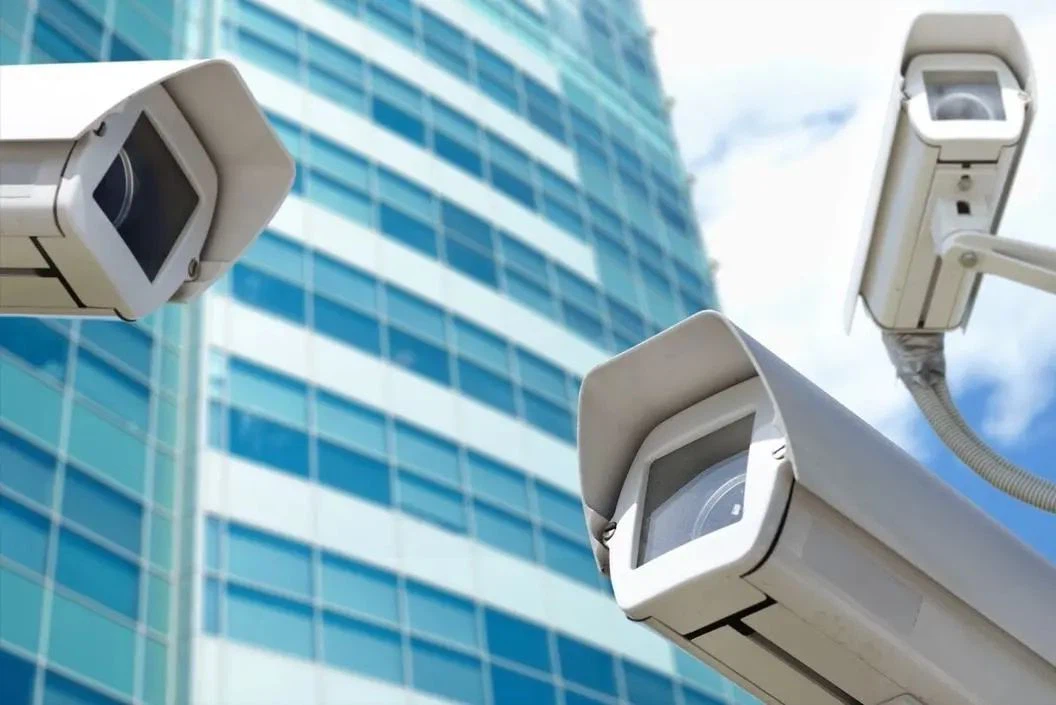

Comme indiqué ci-dessus, les câbles Ethernet et les fibres optiques ont leurs propres avantages.Câbles EthernetRestez essentiels pour des applications telles que la transmission vocale, le réseautage intérieur, le câblage horizontal, les centres de données, la surveillance de la sécurité et les systèmes POE. La recherche et le développement en cours visent à répondre à la demande croissante de connectivité des appareils à l'avenir. Pendant ce temps, les câbles à fibre optique sont largement utilisés pour la transmission de signal à longue distance, à haute capacité et à grande vitesse.
