Gestion des câbles de montage à rack

Feb 11, 2025

Laisser un message



The server rack serves as the essential core element of the entire data center and intelligent system, housing all critical equipment.

Le rack de serveur sert d'élément central essentiel de l'ensembleGestion des câbles de montage à rack, abritant tous les équipements critiques. En tant que tel, il est impératif de mettre en œuvre un câblage standardisé, Gestion du câble de montage à rack de serveur,et l'installation de l'équipement pour assurer des performances optimales d'équipement, simplifier l'entretien et faciliter un accès facile àserveurintérieur.

Server Rack Cable management is often a challenging task for many engineers

Cependant, la gestion des câbles de montage à rack est souvent une tâche difficile pour de nombreux ingénieurs et le support de rackpanneauxsont maintenant le type principal utilisé danscentre de donnéesCabringing Closets. Ainsi, l'organisation des câbles fait partie intégrante de la gestion des câbles de montage à rack. Gérer correctementsupports de serveursest également devenu un facteur important dans l'amélioration de la compétitivité des entreprises. Aujourd'hui, nous allons résumer un guide facile pour la gestion des câbles de montage des racks dans les racks de serveurs.


I. Principes deGestion des câbles de montage à rack


  • Organisercâbles de réseauSelon la topologie du réseau et la configuration actuelle de l'équipement.
  • Séparer les câbles d'alimentation et les câbles de réseau comme règle générale.
  • Placer l'équipement de manière appropriée pour éviter le surpeuplement, une hauteur excessive ou un faible placement et une proximité entre les appareils.
  • Étiqueter les appareils avec des nombres s'il y en a trop dans learmoire de réseau.
  • Marquez clairement la source de chaque câble à une position appropriée.
  • Utilisez des méthodes d'identification distinctes pour différents types de câbles (par exemple, généralTypes de câbles de réseau, câbles croisés, lignes dédiées).
  • Organisercâbles de réseaubasé sur le nombre de pièces plutôt que sur les individus.
En résumé:Une disposition claire, un séquençage de câbles organisé, un étiquetage précis et une maintenance facile.

Clearly mark the source of each cable at an appropriate position and use distinct identification methods for different types of cables

Ii Étapes pourGestion des câbles de montage à rack



2.1. Préparation

  • Informer les utilisateurs à l'avance pour s'assurer que l'organisationserveurNe perturbe pas leur travail normal.
  • Dessinez un diagramme de routage et une disposition de l'équipement en fonction de facteurs tels que la topologie du réseau, les conditions actuelles de l'équipement, le nombre d'utilisateurs et le regroupement d'utilisateurs.
  • Préparer les documents nécessaires:Cordons de correctifs réseau, Notes collantes ou étiquettes adhésives, et différentes tailles de liens zippés en plastique.

2.2. Organisation du support de serveur

(1) Installation du rack de serveur:

Effectuez les étapes suivantes:
  • Utilisez des vis et des écrous inclus avec le rack de serveur pour sécuriser fermement le cadre en place.
  • Inclinez le rack de serveur et installez les roues mobiles.
  • Ajustez ou ajoutez des supports sur le cadre en fonction des exigences de placement de l'équipement.

(2) organiser des câbles:

Groupecâbles de réseau; En règle générale, les groupes sont inférieurs à ou égaux au nombre degestionnaires de câblesà l'arrière du support de serveur. Regrouper tous les cordons d'alimentation de l'équipement et insérer les bouchons à travers des trous d'accès dans le panneau arrière dans leurs appareils respectifs via ungestionnaire de câbles.

(3) sécuriser l'équipement:

Ajustez les supports dans le rack de serveur afin que les administrateurs puissent observer le fonctionnement de l'appareil sans avoir besoin d'ouvrir les portes du rack de serveur. Ajoutez des supports si nécessaire en fonction de la taille et de la quantité de l'appareil tout en laissant des lacunes adéquates entre les supports pour le flux d'air et l'accessibilité. Placez tous les commutateurs et dispositifs de routage en fonction des diagrammes pré-dessinés.

(4) Étiquetage des câbles du réseau:

Une fois touscâbles de réseausont connectés, étiquetez-les en utilisant des étiquettes adhésives préparées en les enroulant autour de chaque câble et en les marquant avec un stylo (indiquant généralement les numéros de salle ou leur objectif prévu). Les étiquettes doivent être simples et faciles à comprendre. Utilisez des étiquettes de couleurs différentes pour les câbles de croisement pour les distinguer de ceux réguliers. S'il existe de nombreux appareils, catégorisez-les systématiquement avec des étiquettes numérotées.

Use different colored labels for crossover cables to distinguish them from regular ones. If there are many devices, categorize them systematically with numbered labels.

Ⅲ. TechniquesGestion des câbles de montage à rack


Avant d'installer des câbles, chacun doit être étiqueté avec son point de départ et son numéro de point d'information. À l'intérieur du centre de données, les câbles doivent être soigneusement acheminés depuis le point d'entrée de la pièce à leur terminaison dans un panneau de correctionmodule de keystone. Des attaches flexibles ou des attaches de câbles doivent être utilisées pour assurer l'alignement horizontal et vertical sans se croiser. Cet arrangement répond non seulement aux exigences de câblage des périphériques électroniques, mais garantit également que chaque coin est correctement fixé avec un rayon de flexion approprié tout en maintenant l'alignement. Tous les câbles entrant dans un rack de serveur doivent passer par des points d'entrée désignés en haut ou en bas du rack de serveur. De même, pour le câblage croisé, les câbles doivent également utiliser ces points d'entrée supérieurs ou inférieurs.

Flexible fasteners or cable ties should be used to ensure horizontal and vertical alignment without crossing over one another. This arrangement not only meets electronic device wiring requirements but also ensures that every corner is properly secured with an appropriate bending radius while maintaining alignment.

Les câbles entrant dans un rack de serveur via des plateaux de câbles par le haut ou en dessous doivent être acheminés en douceur sans traverser les chemins. Ils devraient être guidés danspanneauxle long des poteaux verticaux des deux côtés à l'arrière du rack de serveur - vers le haut ou vers le bas si nécessaire. Dans chaque couche de panneaux de patch à l'intérieur d'un rack de serveur, les câbles doivent suivre un arrangement uniforme avec toutes les opérations de regroupement conservées dans un seul plan.

All cables entering a cabinet must pass through designated entry points at either the top or bottom of the server cabinet. Similarly, for cross-cabinet cabling, cables must also use these top or bottom entry points.

3.1 outils requis avant de commencer

Les outils essentiels incluentOrganisations de câbles de réseau, Clips, liens, étiquettes, outils de terminaison de câble et un tableau de gestion des câbles sur mesure qui décrit tous les emplacements d'installation des périphériques et les points d'entrée de câble dans le rack du serveur. Ce graphique garantit que les câbles peuvent être systématiquement regroupés en fonction des positions pré-planifiées lors de la saisie du rack de serveur.

3.2 Procédure d'entrée de câble

Après les câbles, entrez le rack de serveur:
  • Basé surpanneau de correctionou le placement de commutation à l'intérieur du rack de serveur, achemine les câbles séquentiellement à partir des panneaux de patch le plus haut vers le bas.
  • Positionnez des câbles pour chaque panneau de mise à l'aide d'un organisateur de câble.
  • Passez chaque câble à travers une fente d'organisateur en séquence; les regrouper tous les 20 cm et fixez-les sur des montures d'attache de câble à l'intérieur du rack de serveur.
  • Maintenir un positionnement cohérent pendant le regroupement; Évitez de faire passer des câbles des couches extérieures vers l'intérieur.
  • Assurez-vous que les liens ne sont ni trop lâches (provoquant des changements) ni trop serrés (câbles dommageables).

3.3 Câble excès de coupe

Lorsque les faisceaux atteignent des supports de montage derrière les panneaux de patch:
  • Fixez des faisceaux sur des supports.
  • Paire des câbles adjacents à leurs racines en fonction de l'ordre de connexion.
  • Mesurer les longueurs de câbles individuelles en fonction des trajets de routage prédéterminés (permettant la longueur de terminaison).

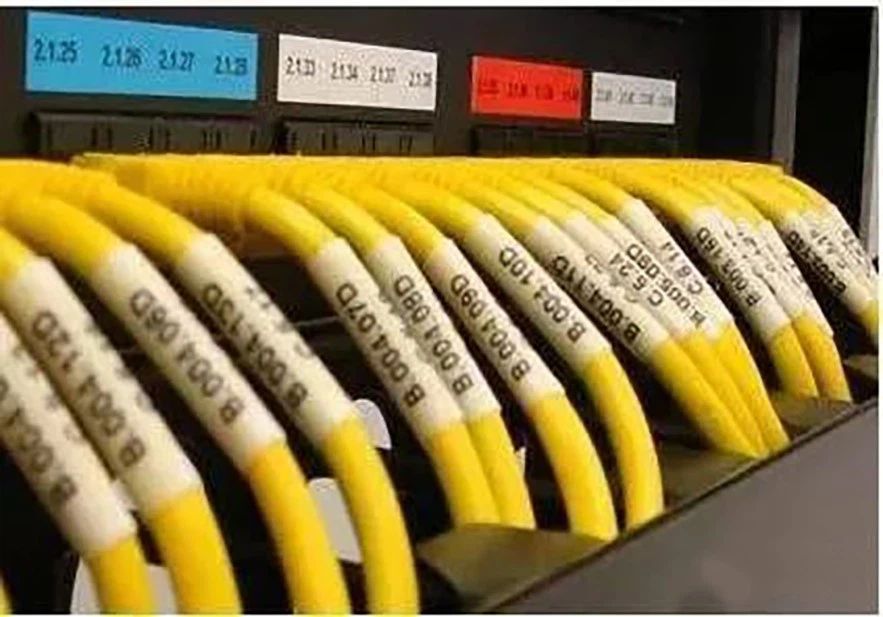

  • Réduire les longueurs excédentaires; Affichez de nouvelles étiquettes après les sections pliées tout en garantissant une hauteur et une orientation cohérentes entre les étiquettes.

affix new labels post-trimming onto bent sections while ensuring consistent height and orientation across labels.

3.4 terminaison et test

Terminez soigneusement les câbles coupés dans les panneaux de patch:
  • Utilisez la précision lorsque vous percevez des modules pour éviter les connexions incorrectes.
  • Si des terminaisons infructueuses se produisent pendant le coup de poing, gérez soigneusement pour éviter les fils de décapage ou de dommage répété.
Après avoir terminé les terminaisons:
  • Testez tous les points de réseau individuellement pour confirmer une communication appropriée à chaque emplacement.


Ⅳ. Fonctions et utilisation des panneaux de patch dansGestion des câbles de montage à rack


Panneauxsont des composants clés des systèmes de câblage structurés qui connectent le câblage vertical de squelette aux sous-systèmes de câblage horizontal tout en liantfils de réseauavec des appareils comme les commutateurs.
Sans panneaux de patch:
La connexion directe des points d'information frontale vers les commutateurs peut entraîner des configurations désorganisées sujets à des erreurs telles que les dommages du port en raison des insertions / renvois répétés lors des modifications ou des extensions de l'utilisateur.
Les panneaux de patch résolvent ces problèmes en permettant une reconfiguration rapide viacordon de patchfils tout en maintenant des espaces de travail bien rangés exempts de câblage encombré.
Types communs

4.1 Panneaux de correctifs réseau:

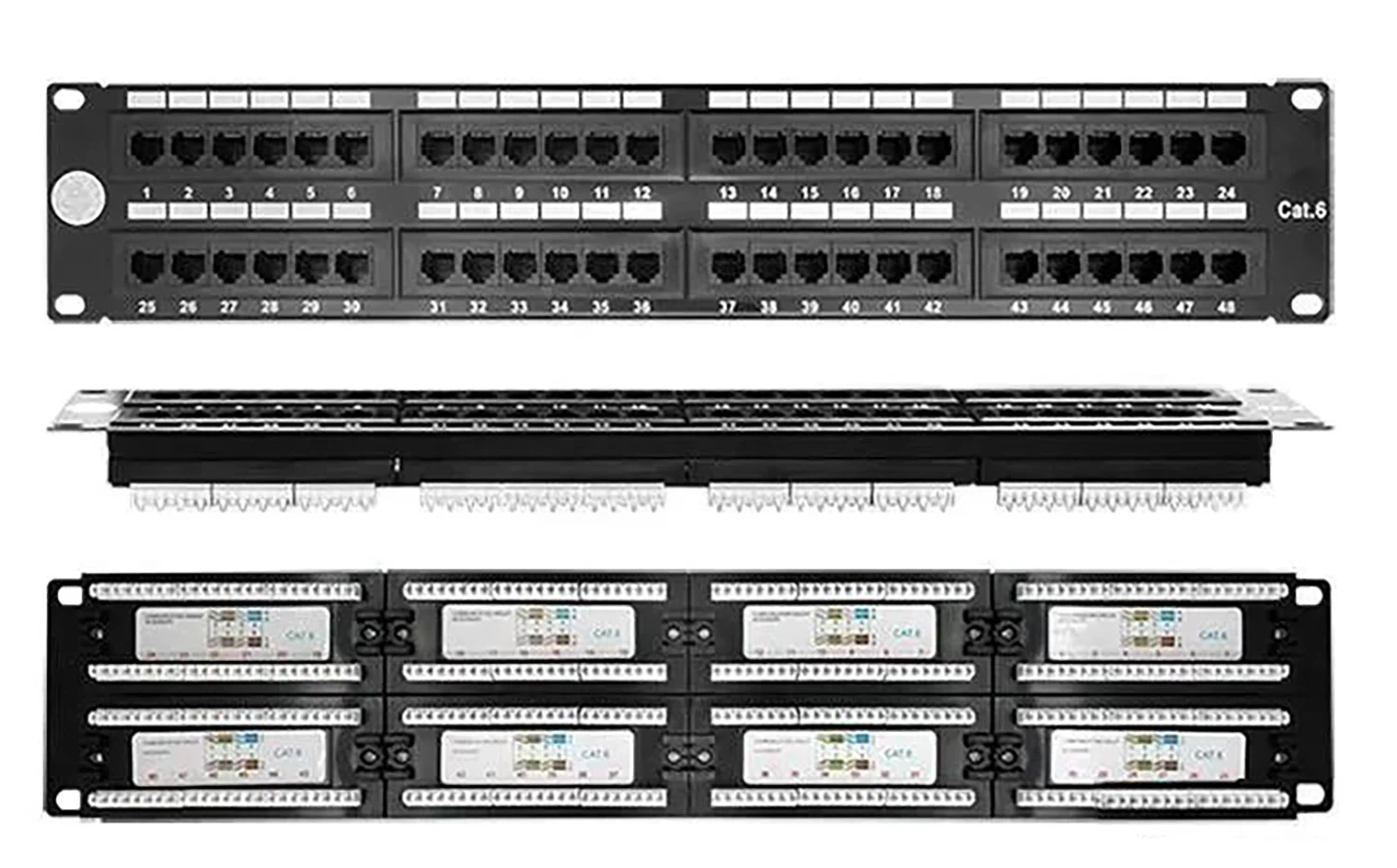

  • Généralement disponible dans des configurations comme le port 24- ou les modèles de port 48- pourCat5e/Câbles Ethernet Cat6(Options blindées / non blindées).

Typically available in configurations like 24-port or 48-port models for Cat5e/Cat6 Ethernet cables (shielded/unshielded options).

  • Ces unités modulaires gèrent les connexions du point d'information frontal arrivant dans les salles de serveur en se terminant sur des modules avant de lier viaRJ45 Patch Cordsen commutateurs.
  • Les configurations dépendent du nombre de points d'information ainsi que des allocations de redondance.

4.2 voix110 panneaux de patch:

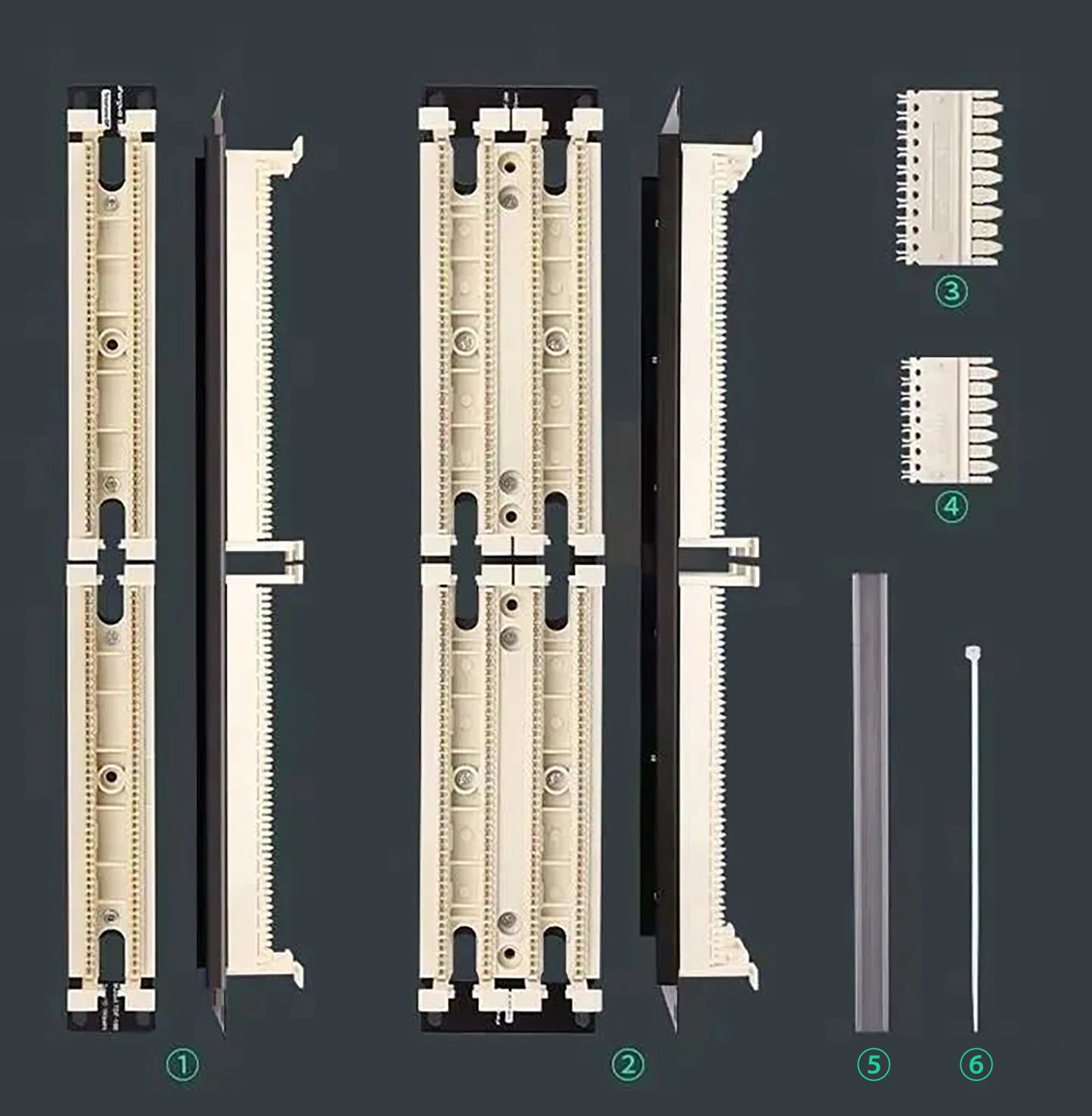

  • Le plus couramment utilisépanneaux de patch vocalesont le type de paire 100-, qui vient en configurations de 25- paire, 50- paire, 100- paire et 200- paire. Le panneau de batterie de 110 voix est principalement utilisé pour terminer, installer et gérer les câbles vocaux dans les salles de câblage et les salles d'équipement.

The most commonly used voice patch panels are the 100-pair type, which come in configurations of 25-pair, 50-pair, 100-pair, and 200-pair. The 110 voice patch panel is mainly used for terminating, installing, and managing voice cables in wiring rooms and equipment rooms.

  • En tant que composant clé des systèmes de câblage structurés, le panneau de correctif 110 sert les fonctions de transmission flexible du signal, d'allocation et de gestion centralisée. La configuration du panneau de correctif 110 dépend du nombre de grandes paires de câbles. Par exemple, s'il y a 70 points de connexion vocale à l'extrémité avant, vous devrez poser un grand câble 100- et configurer un panneau de correction de la paire 100- correspondant 110.

4.3 Panneaux de patch à fibre optique:

  • Les spécifications communes pour les trames de distribution de fibre optique varient de 12 ports à 288 ports.

  • Common specifications for fiber optic distribution frames range from 12 ports to 288 ports.It is primarily used for tasks such as fiber splicing at optical cable terminals, installation of optical connectors, optical path adjustment, organizing and storing excess pigtail fibers, and protecting optical cables.



    Le cadre de distribution à fibre optique est un élément important d'équipement de support dans les systèmes de transmission optique. Il est principalement utilisé pour les tâches telles que l'épissage des fibres aux bornes de câbles optiques, l'installation de connecteurs optiques, le réglage du chemin optique, l'organisation et le stockage des fibres de naisse en querelles et la protectioncâbles optiques. Il joue un rôle essentiel dans la garantie de l'opération fiable et du déploiement adaptable des réseaux de communication en fibre optique.

    Compte tenu de la grande variété de spécifications et de modèles disponibles pour la fibrecadres de distribution optique, le processus de sélection doit hiérarchiser les aspects clés suivants:

    (1) Capacité de base des fibres

Un cadre de distribution à fibre optique doit s'adapter au nombre de câbles de base le plus élevé utilisé dans une configuration de bureau centrale. Dans la mesure du possible, plusieurs câbles interdépendants doivent être consolidés en une seule trame pour faciliter l'allocation du chemin optique. De plus, la capacité du cadre de distribution doit correspondre au nombre de noyaux de câble standard pour minimiser ou éliminer les déchets causés par des capacités incompatibles pendant l'utilisation.

    (2) catégories fonctionnelles

En tant qu'équipement terminal pour les lignes de câbles optiques, les cadres de distribution de fibre optique doivent posséder quatre fonctions de base:
Fonction de fixation:
Une fois qu'un câble optique entre dans le cadre, sa gaine extérieure et son noyau de renforcement doivent être sécurisés mécaniquement, les composants de protection de mise à la terre installés, les extrémités du terminal protégées et les fibres regroupées et sauvegardées.
Fonction d'épissage:
Une fois que les fibres extraites du câble sont épissées avecnattes, les fibres excessives sont soigneusement enroulées et stockées, et les articulations d'épissage sont protégées.
Fonction de distribution:
Les connecteurs attachés ànattessont branchés sur les adaptateurs pour obtenir un alignement de chemin optique avec des connecteurs de l'autre côté des adaptateurs. Les adaptateurs et les connecteurs doivent permettre une insertion et une suppression flexibles; Les chemins optiques peuvent être facilement reconfigurés et testés.
Fonction de stockage:
Le cadre doit fournir un stockage pour divers cordons de correctifs transversaux entre les racks, ce qui leur permet d'être organisé soigneusement et systématiquement. L'intérieur du cadre doit offrir des espaces adéquats et des options de routage de câbles appropriées pour garantir la gestion des câbles rationalisée qui facilite les ajustements tout en répondant aux exigences minimales du rayon de courbure.


Ⅴ. Fonctions et applications deGestion des câbles de montage à rackAccessoires





Le rôle et l'utilisation deOrganisateurs de câbles, Panneaux de gestion du câble, etPinces de câble


4.1 Le rôle des organisateurs de câbles:

Organisateurs de câblessont des accessoires installés conjointement avec des racks et des panneaux de patch pour garantir que les câbles entrent en douceur dans le panneau de correction et en parallèle. Cela rend le câblage dans le rack plus organisé et visuellement attrayant. La configuration des organisateurs de câbles dépend du nombre de panneaux de correctifs et de commutateurs dans le rack. En règle générale, un organisateur de câble est installé entre deux panneaux de patch, deux interrupteurs ou une combinaison d'un panneau de correctif et un interrupteur Ethernet.

Cable organizers are accessories installed in conjunction with racks and patch panels to ensure that cables enter the patch panel smoothly and in parallel. The configuration of cable organizers depends on the number of patch panels and switches in the rack.

4.2 Le rôle des panneaux de gestion des câbles:

Les panneaux de gestion des câbles sont des outils essentiels pour une bonne arrangement de câbles. Ils peuvent être sur mesure sur place à l'aide de planches de fibres, de planches laminées ou de planches en bois. Ces panneaux aident à organiser les séquences de câbles et à sécuriser les câbles en place. Quand câbles à paire torsadéssont enfilés dans le panneau de gestion, leurs positions relatives sont stabilisées, ce qui facilite les lier sans désalignement ou traversée significative de câbles.

Step by step guide on how to use the cable management panels.

4.3 Le rôle des pinces de câble:

Les pinces de câbles, également appelées porte-câbles, pinces métalliques ou attaches de câbles, sont des appareils utilisés pour sécuriser les câbles en place. L'utilisation de câbles pendant l'installation permet une superposition et un regroupement faciles de divers câbles. Une fois installés, ils gardent le câblage soigné et esthétique tout en assurant une bonne dissipation de la chaleur. Ils résolvent les problèmes liés à la traversée de câbles et aux interférences lors de l'installation tout en distribuant le poids du câble plus uniformément pour éviter une pression excessive sur les câbles individuels, réduisant ainsi le risque de dommages et prolongeant leur durée de vie. Ils aident également à réduire les risques d'incendie. De plus, ils permettent un retrait ou une réinstallation facile sans perturber le câblage existant, ce qui est souvent une limitation des méthodes traditionnelles de sécurisation des câbles. Les nouveaux modèles de câbles de câbles permettent un remplacement ou un réglage pratique du câblage tout en maintenant une disposition organisée et visuellement attrayante.

User's instruction manual on how to use cable clamps

4. 4  5- Paire 110 Outil de poinçon:

Cet outil est un appareil simple mais efficace conçu pour terminer les fils sur les blocs de borne de type 110-. Il est idéal pour connecter des blocs dans 110 panneaux de patch et peut finir simultanément jusqu'à cinq paires de fils à la fois, ce qui le rend adapté aux tâches impliquant des câbles, des blocs de cordon de patch et des panneaux de correctifs. La tête et la base de l'outil de terminaison sont remplaçables, tandis que sa lame peut être retournée pour choisir entre les options de coupe ou de non-coupe pendant l'utilisation. Le boîtier de l'outil est fabriqué en aluminium haute résistance enrobé de peinture protectrice noire, et sa poignée est fabriquée à partir de caoutchouc non glissé.
Comment utiliser l'outil Punch Down: Placez le module sur la tête de l'outil Punch Down, alignez-le précisément avec les poteaux de connexion sur le panneau de correctif 110, puis appuyez fermement jusqu'à ce que vous entendiez unfaire un clic, indiquant qu'un module a été terminé avec succès. Remarque: Avant d'appuyer sur Down, assurez-vous que l'outil Punch Down est de niveau avec les poteaux de connexion sur le panneau de mission; Sinon, cela peut endommager les poteaux et le module.

5-Pair 110 Punch Down Tool is a simple yet efficient device designed for terminating wires onto 110-type terminal blocks. It is ideal for connecting blocks in 110 patch panels and can simultaneously terminate up to five pairs of wires at once

User's instruction manual on how to use 5-Pair 110 Punch Down Tool

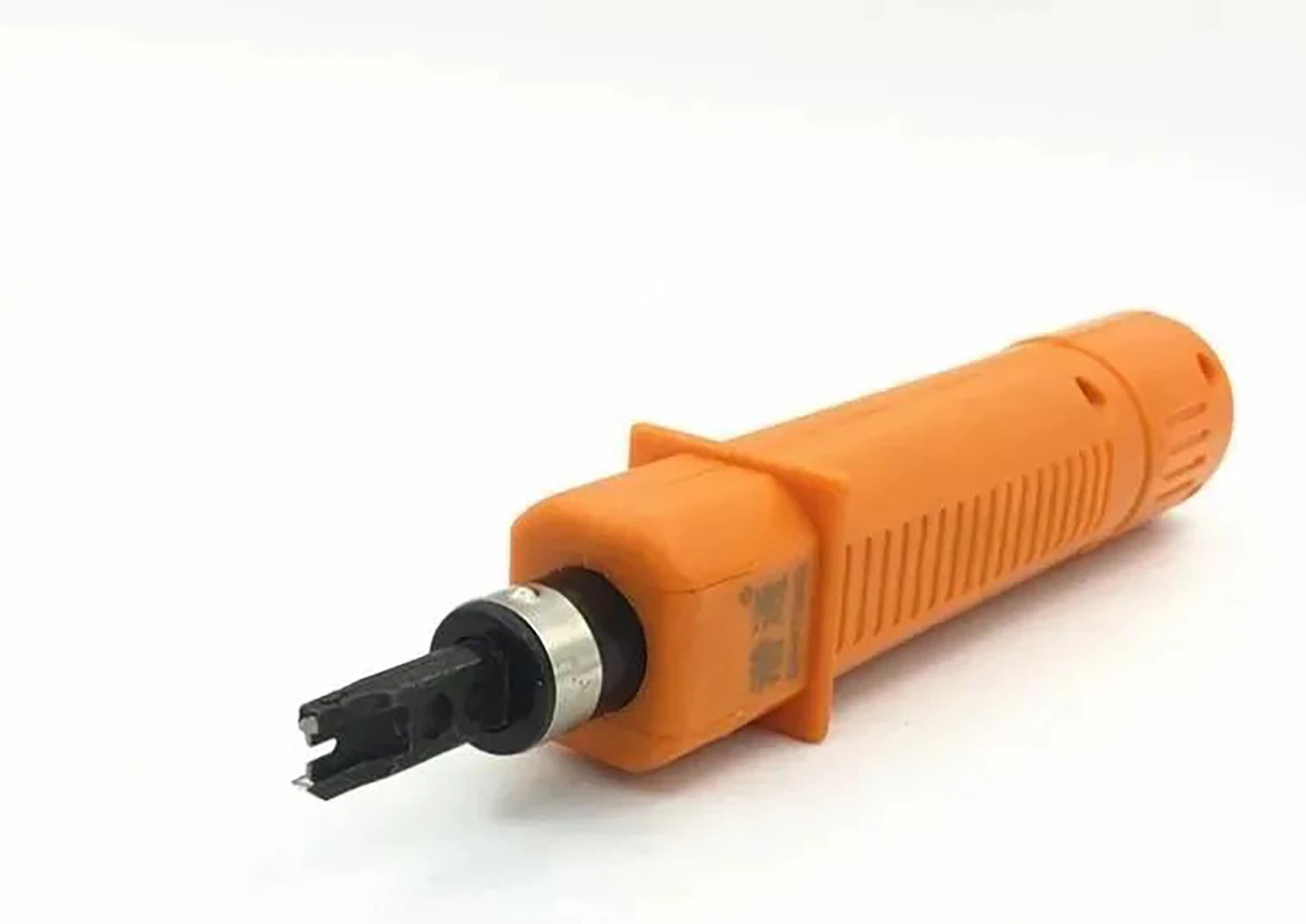

4.5 Pinche à un seul paire 110 Pliant:

Cet outil convient pour la connexion des fils aux modules de type {0}} et des panneaux de correctifs. Pour l'utiliser, poussez simplement sa poignée vers le bas pour fixer le fil dans la fente du module rapidement et efficacement.

Single-Pair 110 Punch Down Plier is suitable for connecting wires to 110-type modules and patch panels.

Comment utiliser: Disposez d'abord les noyaux de fil sur le module en fonction de leur séquence; Commencez ensuite à appuyer sur l'outil Punch Down tout en vous assurant que son orientation est correcte (le côté lame doit faire face aux extrémités du fil). Après avoir appuyé vers le bas, tout noyau de fil excès sera taillé automatiquement par la lame. S'il est orienté de manière incorrecte, cependant, il peut couper ou endommager les fils fonctionnels au lieu de couper l'excès. Tenez toujours le niveau de l'outil Punch Down par rapport au module; Une fois correctement aligné, appuyez fermement vers le bas jusqu'à ce que vous entendiez unfaire un clic. À ce stade, les lames dans le panneau de patch perceront la gaine d'isolation extérieure de chaque fil les fixant efficacement en place.

To use Single-Pair 110 Punch Down Plier, simply push its handle downward to secure the wire into the module slot quickly and efficiently.

Ⅵ Notes sur les normes d'étiquetage et les graphiques personnalisés dansGestion des câbles de montage à rack


Le but de l'étiquetage dans le câblage structuré est de rendre la maintenance et la gestion futures aussi pratiques que possible pour les utilisateurs, d'améliorer l'efficacité de la gestion et la productivité du travail et de gagner du temps sur la configuration du réseau. Les étiquettes de câbles les plus couramment utilisées sont des étiquettes avec des couvertures de films protectrices. Ces étiquettes adhésives présentent un film de protection transparent qui protège le texte imprimé de l'usure. En plus de cela, les câbles individuels ou les cordons de correctifs peuvent également utiliser des étiquettes non films, des étiquettes de style drapeau ou des étiquettes de manches de feu de chaleur.


6.1 Directives de numérotation des câbles:

Lors de la numérotation des câbles, il doit suivre les règles logiques, hiérarchiques et structurelles pour décrire clairement la destination et l'ID du câble. Par exemple, pour un point de réseau dans la salle 1 au 5ème étage d'un bâtiment à l'hôpital, l'étiquette de la porte du serveur doit lire: "Bâtiment x - plancher 05 - lit 1 - # 01". Étant donné que les hôpitaux peuvent subir des rénovations ou des réarrangements, l'écriture uniquement du numéro de lit pourrait provoquer des décalages plus tard, il est donc important d'inclure également le numéro de point. Ce numéro doit correspondre au numéro sur le panneau réseau. À l'étiquette de point de terminaison du câble, il devrait être: "Floor x - Server Rack X - Panneau Patch #x -01 #". S'il n'y a qu'un seul rack de serveur et un panneau de mission par étage, il peut simplement être écrit comme: "Panneau de mise en œuvre # 01-01 #".

Pour la numérotation du cordon de patch, il doit clairement indiquer le numéro de périphérique et le port où il est connecté. Par exemple: si un cordon de correctif connecte le port 1 du panneau de correctif n ° 1 au port 1 de Switch # 1, à l'extrémité du commutateur, il doit être étiqueté: "Pour le panneau de raffinage # 1-01", tandis qu'à l'extrémité du panneau de correction, il doit être étiqueté: "Pour commutation # 1-01". Dans les salles de serveurs avec plusieurs racks où des cordons de correctifs inter-racks sont présents, le numéro de rack de serveur doit également être indiqué pour l'instance: "To Server Rack X - commutateur x - port xx".

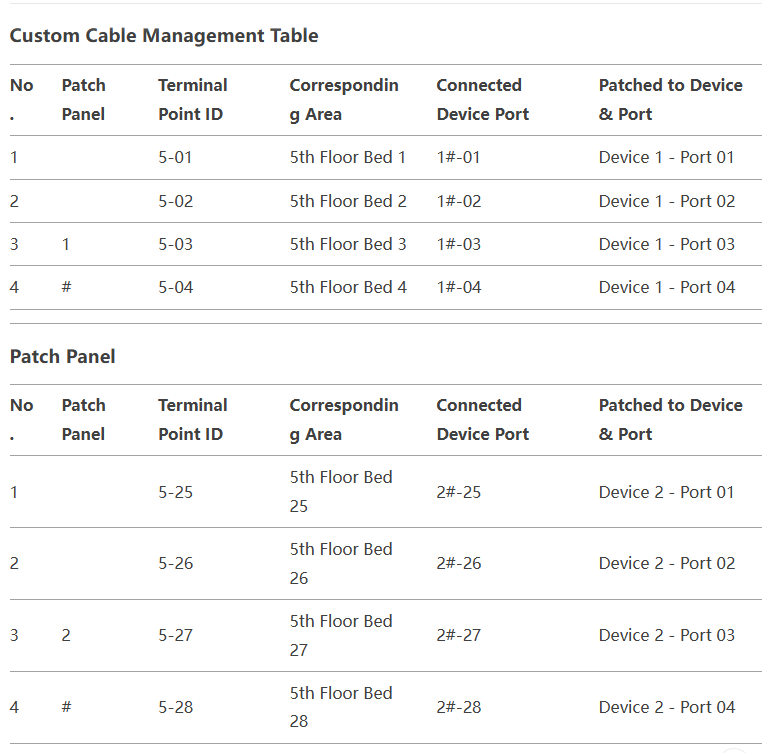

6.2 Création d'une table de câblage personnalisée

Dans un système de câblage structuré, avant de commencer les travaux de câblage, chaque point doit être numéroté sur des plans afin que nous puissions identifier quel câble correspond à chaque emplacement. Lors de la connexion des câbles de réseau dans des panneaux de correctifs, ils doivent être connectés en fonction de leurs fonctions et zones respectives dans différents panneaux de patch. Avant d'organiser les câbles, nous devons d'abord déterminer quels points se connectent aux panneaux de patch pour une organisation de câbles plus rapide et plus efficace. Cela nécessite la création d'une table de gestion des câbles personnalisée. Le tableau de gestion des câbles doit indiquer clairement la zone correspondante de chaque câble et l'emplacement de l'équipement connecté (voir le diagramme ci-dessous; exemple basé sur les services hospitaliers).

How to creat a custom cable management table. The cabling table should clearly indicate each cable's corresponding area and the location of connected equipment (example based on hospital inpatient wards)



Ⅶ. Introduction àGestion des câbles de montage à rackArtisanat





7.1 Méthode de gestion des câbles en cascade

Il s'agit d'un style de gestion des câbles relativement ancien qui peut encore être vu occasionnellement. Il s'inspire de l'imagerie artistique de la "grotte de rideaux d'eau dans le mont Huaguo", où les câbles à paires torsadées sont autorisées à s'accrocher directement aux modules du panneau de plaqueur, créant une apparence en couches soigneusement disposée avec chaque couche comprenant des câbles à paire torsadés 24 à 48.
Aujourd'hui encore, certains panneaux arrière de l'armoire de distribution adoptent la technique de gestion des câbles en cascade, où les câbles sont laissés délicats, suspendus librement à l'arrière du panneau de patch au sol. L'avantage de cette approche est qu'il permet d'économiser la main-d'œuvre et aide à réduire la diaphonie entre les câbles.
La méthode de gestion des câbles en cascade est l'une des approches les plus courantes de l'organisation des câbles. Il utilise des liens de câbles en nylon pour fixer les câbles sur les poteaux verticaux ou les barres transversales de l'armoire de rack, en hiérarchiser la praticité sur l'apparence et en assurant un espace suffisant au milieu pour l'équipement du réseau.
Cependant, cette méthode présente plusieurs inconvénients:
  • L'installation de l'équipement réseau peut perturber la disposition ou même rendre difficile de positionner correctement l'équipement.
  • Le poids de chaque câble à paire torsadé exerce une force de traction à l'arrière du module. Si aucun regroupe n'est effectué avant les points de terminaison, cette force de traction pourrait éventuellement provoquer une séparation entre le module et le câble de paire torsadé au cours des mois ou des années, entraînant des défauts de déconnexion.
  • Si unclé de keystoneDans un tel panneau de correctif nécessite une réévaluation, le personnel d'entretien doit fonctionner dans ce «rideau d'eau», souvent entouré de dizaines de câbles à paires torsadées. De plus, comme les armoires en rack manquent généralement d'éclairage interne, il devient difficile de voir clairement lors de la fin, augmentant la probabilité d'erreurs.



7.2 Gestion des câbles inversés

Également connu sous le nom de câblage vers l'arrière, la gestion des câbles inversées se réfère à l'organisation des câbles uniquement après leur résiliation sur les modules du panneau de correctif et testé avec succès. Le processus commence à l'extrémité du module et se déplace vers l'extérieur vers l'armoire de rack tout en organisant des câbles dans des systèmes de plateau.
L'avantage de cette approche consiste à éviter le refonte causée par des tests échoués sur l'individupaires torsadées. Cependant, son inconvénient est que la fixation des deux extrémités (le point d'entrée et le panneau de patch) entraîne inévitablement des grappes de câbles désorganisés à certains points dans la pièce-typiquement au bas des armoires en rack.
Le câblage inversé repose uniquement sur l'effort manuel par l'inspection visuelle et la manipulation physique pour l'organisation. En raison de l'étendue des armoires à rack à l'intérieur du passage et de l'entrelacement pendant le routage, cette méthode consomme beaucoup de temps et limite les améliorations de l'efficacité.
Le principal avantage est que les tests ont déjà été effectués, il n'est donc pas nécessaire de s'inquiéter des réglages de longueur de câble à l'arrière des armoires de rack. Cependant, avec les deux extrémités fixées en place, de nombreuses intersections se forment entre les câbles, compliquant les efforts pour les organiser soigneusement; De plus, il y aura inévitablement des sections oùpaires torsadéesapparaissent enchevêtré sous le sol (pour l'entrée inférieure) ou au-dessus des carreaux de plafond (pour l'entrée supérieure).



7.3 Gestion des câbles avant

La gestion des câbles vers l'avant, également connue sous le nom de câblage à l'avance, implique d'organiser des câbles avant leur terminaison sur les panneaux de patch. Cette méthode commence généralement au point d'entrée d'une pièce (ou pour les scénarios inter-racks: à partir du panneau de patch d'une armoire de rack), organisant des câbles en segments jusqu'à atteindre le côté arrière du panneau de correctifmodules clés. La terminaison et les tests suivent par la suite.
L'objectif de câblage vers l'avant est le suivant: Les faisceaux horizontaux de câbles à paires torsadés s'étendant des points d'entrée de la pièce (ou des zones de réseau désignées dans les pièces) aux armoires de distribution sont regroupées en unités correspondant à 16/24/32 / 48- Panels de patchs portuaires; Toutes les paires torsadées de chaque faisceau restent parallèles (le parallélisme à courte distance n'affecte pas les performances globales car la diaphonie est atténuée car la plupart des longueurs de câbles sont disposées vaguement dans des plateaux ou des conduits). Les faisceaux eux-mêmes maintiennent également le parallélisme; Une fois à l'intérieur des intérieurs des armoires en rack, les paquets se penchent naturellement vers des panneaux de patch respectifs tout en préservant le parallélisme interne tout au long de leurs chemins de routage jusqu'à atteindre les connexions de modules individuelles à l'arrière du panneau - où des fils spécifiques correspondant à chaque module sont extraits des bases de bundle pour la vérification avant d'être fixées sur des charges de support derrière des modules ou insérées directement dans des emplacements modulaires sur des panneaux.
Le principal avantage réside dans la garniture à chaque point le long des voies de câble tout en empêchant toutes les intersections entre les lignes. Cependant, si les dommages dans la critique, se produisent au cours des étapes de routage initiaux affectant une ligne donnée, les défaillances des tests ultérieures nécessitent des efforts complets de recapture ultérieurement des processus de descente nécessitent une assurance sur la qualité du matériau à l'avance aux côtés des pratiques de manutention méticuleuses pendant les phases d'exécution.


Ⅷ Processus de gestion du câble avant dansGestion des câbles de montage à rack


Pendant le processus de câblage vers l'avant, l'utilisation de matériaux de câblage appropriés est essentielle, ainsi que les tableaux de gestion des câbles et les graphiques de gestion des câbles. Lorsqu'il est combiné avec des techniques de câblage appropriées, cela garantit un résultat visuellement soigné, fiable, efficace et adaptable aux besoins futurs. Vous trouverez ci-dessous une introduction au processus de construction de base pour le câblage vers l'avant en utilisant la méthode la plus courante de droite:


8.1 Corrigez le panneau de correction en place,

Installez le support à l'arrière et insérez étiquetéplaque de face du réseauInsère avec des numéros de câble imprimés à l'avant du panneau de correction (ou les apposer sur le panneau de correction). Si les modules du panneau de correction sont amovibles, ils doivent être détachés.

Construction process for forward cabling using the most common right-in-top-out method:Install the bracket at the back, and insert labeled network faceplate inserts with printed cable numbers into the front of the patch panel (or affix them onto the patch panel).

8.2 Positionnement des tableaux de gestion des câbles:

Avant de filmer les câbles via un tableau de gestion des câbles, orientez-le correctement pour éviter une torsion inutile pendant le processus de câblage. Assurez-vous que le trou E1 sur la planche s'aligne naturellement avec le module 1 sans réglage. À ce stade, les trous 2-5 sur la carte doivent rester parallèles aux modules 2-5 sur le panneau de correction. Pour le positionner correctement, placez la planche verticalement derrière le module 1 avec le trou du trou E1 du module 1 (le côté avec le texte doit faire face au module 24). Tenez la planche et suivez la direction de routage des câbles prévu vers le point d'entrée de la salle de la machine. Assurer que seul le mouvement parallèle se produit sans rotation. En atteignant le point d'entrée, enregistrez la position du trou A1 pour maintenir l'alignement cohérent pour les conseils suivants.


8.3 Câbles de filetage via les tableaux de gestion des câbles:

Au point d'entrée de la salle de la machine, ajustez chaque carte à sa position déterminée comme décrit à l'étape 2. Avec le côté texte face à vous, insérez les câbles à paire torsadés à travers des trous correspondants du côté non texte en fonction de leurs numéros répertoriés dans le tableau de gestion des câbles. Généralement complété par deux personnes: une personne identifie et sépare uniquement les câbles nécessaires pour cette carte spécifique tandis qu'un autre les filme à travers leurs trous correspondants. Tous les câbles doivent passer entièrement à travers leurs trous respectifs afin que chaque conseil d'administration s'assoit contre son point d'entrée adjacent, garantissant une organisation appropriée.

adjust each board to its determined position as described in step 2. With the text side facing you, insert twisted-pair cables through corresponding holes from the non-text side based on their numbers listed in the cable management chart.

8.4 Câbles de routage:

Boucs des câbles à paires torsadées près de leurs racines sur le côté extérieur (non-texte) de chaque carte en utilisant des liens velcro ou des liens de câbles en nylon après les avoir enlevés. Faites glisser progressivement chaque planche le long de son chemin désigné tout en regroupant les câbles tous les 100 mm pour maintenir l'ordre et empêcher le relâchement des liens antérieurs. Assurez-vous que les faisceaux forment une forme circulaire: les fils externes doivent s'aligner le long du périmètre de la couche externe tandis que les fils internes restent centraux à l'intérieur des couches intérieures tout au long des transitions jusqu'au module 24 aux extrémités à l'extrémité derrière les panneaux de patch.
Continuez les planches coulissantes environ tous les 200 mm et répétez régulièrement les embouts sans permettre aux fils internes de migrer vers l'extérieur ou vice versa jusqu'à atteindre les positions finales le long des chemins de routage conduisant à des destinations cibles dans des racks ou des enceintes.


8.5 Fixation des paquets de câbles:

Lors du routage des câbles à proximité des trous de plateau ou des points de montage de rack de serveurs, sécurisez simultanément des faisceaux d'infrastructure tels que des plateaux ou des supports de montage en utilisant des liens supplémentaires pour empêcher le glissement vers le bas et maintenir la stabilité.


8.6 Processus de flexion pour les coins:

Lorsque vous rencontrez des virages pendant le routage, assurez-vous que le tableau de gestion du câble reste proche de chaque virage tout en guidant les câbles en douceur autour des faisceaux non sécurisés avant de naviguer dans les coins. Cela empêche la déformation causée par les câbles intérieurs devenant trop tendus et les câbles externes se relâchant aux virages.

When encountering bends during routing, ensure that the cable management board stays close to each bend while guiding cables smoothly around it

8.7 Distribution du câble aux supports du panneau de plaquettes:

Une fois qu'un tableau de gestion des câbles atteint un support de panneau de correctif à l'arrière d'un rack, sécurisez les bundles sur le support avant de continuer les mouvements vers l'avant. À chaque module le long de ce chemin, sécurisez à nouveau les paquets et séparez les numéros de câble correspondants pour ce module. Cette étape nécessite généralement deux personnes: une personne sépare les câbles tandis qu'un autre les tire par derrière vers l'avant du panneau de correction (si les modules sont amovibles, les câbles filent à travers des trous de module pour atteindre leur front). Les deux individus doivent vérifier les numéros de câbles à haute voix contreplaque de faceÉtiquettes pour la précision.

Once a cable management board reaches a patch panel bracket at the back of a rack, secure bundles onto the bracket before continuing forward movement. At each module along this path, secure bundles again and separate out corresponding cable numbers for that module.

8.8 Répéter jusqu'à la fin:

Après avoir terminé un ensemble de câblage pour un panneau de barre de port 24- à l'aide des étapes 1-7, renvoyez les cartes inutilisées au point d'entrée et procédez avec des ensembles suivants jusqu'à ce que tout le câblage soit terminé.
Cabring plusieurs panneaux de patch (câblage de la branche)
Lorsque plusieurs panneaux de patch sont installés dans un rack de serveur, organisez séparément le câblage pour chaque panneau. En raison de l'espace limité sur les cartes de cravate de serveur (généralement environ 100 mm de large), seuls 3 à 4 paquets de 24 câbles peuvent être sécurisés côte à côte sur une seule planche à attacher; Les supports de serveurs avec une profondeur de 800 mm peuvent accueillir jusqu'à deux planches de liaison d'un côté, mais peuvent ne pas répondre aux exigences de capacité pour regrouper tous les câbles à paires torsadées horizontales (par exemple, jusqu'à 200). Dans de tels cas, utilisez des méthodes de regroupement secondaire: combinez d'abord les faisceaux plus petits dans des faisceaux plus grands à l'aide d'un tableau de gestion 8 × 8 (pour jusqu'à 48 câbles), puis les divisent en deux faisceaux plus petits en utilisant un tableau de gestion ultérieur 5 × 5 avant de continuer le routage vers des panneaux de correctifs.
Le point de départ pour le câblage vers l'avant peut varier aux points d'entrée du rack de serveur, les ouvertures du plateau, les entrées de la salle des machines - ou même à partir des plaques FACE de travail (bien que cela ne soit pas recommandé).





Avec la croissance rapide de l'industrie Internet et les progrès des produits de réseautage comme les serveurs etCommutateurs Ethernet, les racks de serveurs modernes doivent accueillir plus d'appareils que jamais. À mesure que la densité de l'équipement augmente, la maintenance de la gestion des câbles de rack de serveur ordonné dans les racks de serveur devient encore plus critique. Le câblage mal planifié ou non systématique peut entraîner des dommages causés par les câbles, des temps de remplacement prolongés, une confusion pour le personnel de maintenance pendant les transferts et dans des cas graves, obstruant le flux d'air, provoquant des arrêts de surchauffe et des équipements. Ainsi, ce guide sera la solution parfaite.
