Dans cet article, nous commencerons par discuter du meilleur connecteur RJ45 pour les câbles réseau, également appelés "plugs modulaires" ou "Plugs rj45".
1. Contexte sur les meilleurs connecteurs RJ45

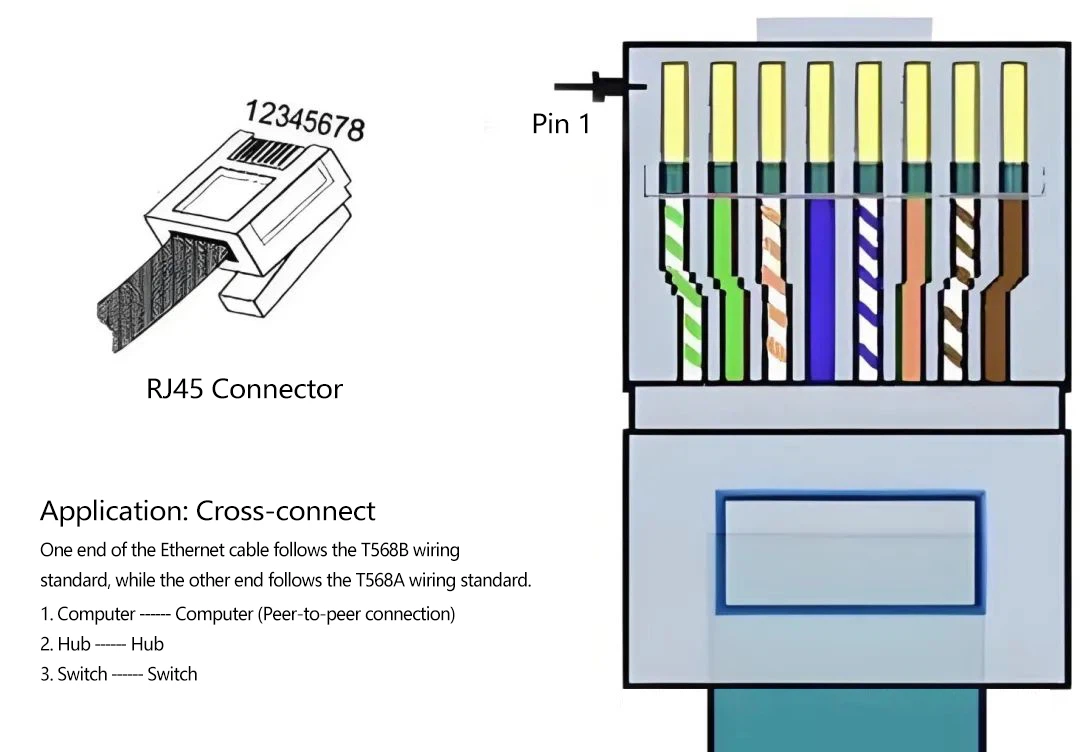

LeRJ45Cincecteur,En tant qu'interface réseau standard, est largement utilisé pour les connexions entre divers appareils, en particulier entre les ordinateurs et l'équipement réseau. Cette interface comprend huit points de contact métalliques, chacun correspondant à un ensemble de connexions, totalisant huit ensembles, qui est également appelé la configuration 8p8c (8 positions, 8 connexions). L'interface RJ45 est compatible avec plusieurs protocoles de réseau, tels que Ethernet, Ring Token et FDDI, ce qui le rend très polyvalent dans les scénarios de communication réseau. De plus, sa facilité d'utilisation, ses performances de connexion stables et sa capacité à prendre en charge la transmission de données à grande vitesse en font un choix idéal pour les connexions réseau.
La portée de l'application de l'interface RJ45 est très large, non confinée au champ informatique. Dans les réseaux téléphoniques, les téléphones numériques et IP utilisent souvent des interfaces RJ45 pour la connexion. De plus, dans le champ de surveillance de la sécurité, les connexions entre les caméras, les moniteurs et les enregistreurs vidéo réseau utilisent également fréquemment cette interface. Danscentre de donnéesenvironnements, connexions entre les serveurs,commutateurs Ethernet, les routeurs, les pare-feu et autres appareils reposent également sur l'interface RJ45. Au-delà de ces domaines professionnels, les interfaces RJ45 sont également courantes dans les dispositifs de divertissement à domicile, les équipements médicaux et les dispositifs d'automatisation industrielle, jouant un rôle crucial dans la transmission des données et la connectivité des appareils.
2. Classification générale des bouchons RJ45
Les connecteurs de câbles réseau peuvent être divisés en deux types en fonction de la fonction: les bouchons et les prises. Le plug que nous connaissons est lePlug, tandis que la prise, comme indiqué dans l'image, est plus formellement connue sous le nom declé de keystoneouRJ45 Jack. Ceux-ci sont généralement configurés sur le réseaupanneauxouplaques de face réseau.
RJ45 est un type de connecteur de socket d'information (c'est-à-dire, sortie de communication) dans un système de câblage, composé d'une fiche (connecteur, de fiche modulaire) et d'une prise (module). La prise a huit rainures et huit points de contact. RJ signifie Jack enregistré, ce qui signifie «socket enregistré». Dans leFCC(Normes et réglementations de la Federal Communications Commission), RJ décrit l'interface des réseaux de télécommunications publiques. Le RJ45 dans les réseaux informatiques est le terme familier pour l'interface modulaire de broche standard 8-. Le nombre suivant RJ représente le numéro de séquence de la norme d'interface, tandis que "P" et "C" se réfèrent au nombre de positions (position) et aux points de contact métalliques (contact) dans la prise modulaire.
Une autre façon de classer les bouchons modulaires est le nombre de trous et de points de contact. Les types communs utilisés dans les données et les systèmes vocaux incluent 4p2c, 4p4c, 6p2c, 6p4c, 6p6c et 8p8c. Ici, "P" (position) fait référence au nombre de trous dans le bouchon modulaire, et "C" (contact) fait référence aux points de contact électriques, généralement en bronze de phosphore avec placage en or. La prise modulaire RJ9, disponible en spécifications 4p4c et 4p2c, connecte les combinés téléphoniques à l'unité principale et est connu sous le nom de fiche modulaire téléphonique. Le 4P4C est principalement utilisé pour les systèmes PBX, tandis que le 4P2C convient aux téléphones ordinaires. La fiche modulaire RJ11, disponible en spécifications 6p4c et 6p2c, est principalement utilisée dans des appareils avec des interfaces RJ11, tels que les téléphones, les modules téléphoniques, les panneaux de correctifs téléphoniques, les séparateurs ADSL et les systèmes PBX. La fiche modulaire RJ12, dans la spécification 6P6C, convient également à la communication vocale. LeRJ45 Plug modulaire, dans la spécification 8p8c, est principalement utilisé pour la transmission des données réseau.
Nous ne discuterons pas séparément de la fiche modulaire téléphonique, mais nous le présenterons avec la prise modulaire 8p8c.
3. Franchis RJ45 blindés et non blindés
Câbles de réseausont classés comme blindés ou non blindés. Donc, la question se pose: y a-t-il des bouchons modulaires blindés et non blindés? Quand les bouchons modulaires blindés doivent-ils être utilisés? Quelles sont les différences entre les bouchons modulaires blindés et non blindés?
Les câbles de réseau blindés utilisent une couche de tressage en maille métallique pour enfermer les fils de signal, principalement en fils d'aluminium-magnésium. La couche de blindage est généralement faite de matériaux comme le papier d'aluminium, qui est mince et bien moins que la profondeur de la peau des matériaux métalliques en termes d'efficacité. L'efficacité de la couche de blindage est généralement réalisée grâce à la mise à la terre.
Les bouchons modulaires blindés ont une coque en métal à l'extérieur, ce qui s'aligne parfaitement avec le blindagepaire torsadélorsqu'il est frappé avec unserpente de câble, atteignant le but de protéger les interférences.
Les bouchons modulaires non blindés, en revanche, sont en plastiques d'ingénierie ordinaires sans pièces métalliques. Sans métal, ils ne sont enveloppés que dans un matériau isolant, les rendant sensibles à une forte interférence de rayonnement externe, ce qui peut entraîner des erreurs de données.
Les bougies modulaires blindées doivent être utilisées avec des câbles de réseau à blindage unique, à double blindage ou blindés pour fonctionner efficacement, tandis que les bouchons modulaires non blindés ne peuvent être utilisés qu'avec des câbles de réseau réguliers ou non blindés.
Étant donné que les câbles de réseau blindés incluent un fil résistant à la traction qui nécessite une mise à la terre, les bouchons modulaires blindés ont également un fil de terre, offrant une fonctionnalité de mise à la terre. Les câbles de réseau non blindés n'ont pas de fil de terre, ils manquent donc de cette fonctionnalité.
Les bouchons modulaires blindés sont principalement utilisés dans les réseaux au-dessus de CAT 6A, où la bande passante plus élevée et les fréquences plus élevées nécessitent une protection complète. Cependant, en pratique, même pour les transmissions de gigabit 10- entre les armoires,fibre optiquesont souvent utilisés au lieu decâbles de réseau, car le coût des câbles entièrement blindés et des bouchons modulaires est beaucoup plus élevé que celui de la fibre optique.
4. Dans la 4ème partie, nous discuterons des spécifications techniques des broches métalliques dans le bouchon modulaire RJ45 qui mérite d'être prêté attention.
4.1 Les broches dans les bouchons modulaires RJ45
La partie PIN dans la prise modulaire est le composant le plus critique de la connexion du système réseau. Les huit cœurs de fil dans le câble réseau entrent en contact avec ces épingles métalliques pour compléter la connexion entre le câble et le connecteur. Les broches dans la prise modulaire sont parfois appelées "bouchons" ou "épingles plaquées dorées". Ces épingles sont généralement en bronze ou en bronze phosphoreux en raison de leurs excellentes propriétés mécaniques, de leur résistance à l'usure et de leur dureté élevée. La dureté élevée est cruciale car elle permet aux épingles de percer facilement la gaine en plastique des cœurs métalliques du câble du réseau, assurant un meilleur contact avec le noyau en cuivre à l'intérieur du câble pour la communication de données.
Dans de nombreux matériaux promotionnels pour les produits de bouchons modulaires, le matériau de surface des broches est souvent annoncé comme du cuivre pur ou du cuivre sans oxygène. Il s'agit d'une affirmation trompeuse, souvent faite pour améliorer la valeur perçue du produit. Comme mentionné précédemment, les broches du bouchon modulaire sont conçues pour percer la gaine en plastique des cœurs de fil du câble du réseau. Cependant, si les broches étaient en cuivre 100% pur ou en cuivre sans oxygène, leur douceur les empêcherait de percer efficacement la gaine en plastique. Par conséquent, la plupart des broches modulaires sont en bronze ou en bronze phosphore, pas en cuivre sans oxygène ou en cuivre pur.
Cependant, cela soulève un autre problème: le cuivre et ses alliages sont sujets à la rouille. Les anciens artefacts en bronze, par exemple, montrent que le cuivre oxyde ou corrode facilement. Si les broches du bouchon modulaire ne sont pas électropliées, elles peuvent devenir vertes ou noires, un phénomène appelé rouille. La rouille des broches modulaires peut entraîner des erreurs de réseau et des déconnexions.
Pour résoudre ce problème, une solution courante consiste à appliquer un processus d'électroples anti-oxydation au matériau en cuivre des broches modulaires, à l'aide de placage en nickel. Le nickel est un métal réactif qui s'oxyde facilement, mais une fois oxydé, il forme un film d'oxyde dense qui empêche l'oxydation supplémentaire du matériau sous-jacent. Après le placage de nickel, les épingles ne rouillent pas. La présence de placage de nickel sur les broches modulaires peut être observée de la part; Les côtés plaqués en nickel apparaissent en argent-blanc, tandis que les côtés non plaqués sont jaunes.
4.2 La structure des broches modulaires RJ45
La structure de la broche des bouchons modulaires est principalement la structure à trois carreaux à poing à fourre à poil étant montrée dans l'image ci-dessous. Cependant, dans la pratique, d'autres structures peuvent également être observées, telles que les structures à trois dents à trois carreaux à faible pointe. Quelles sont les fonctions et les scénarios d'utilisation de ces différentes structures? Les différentes structures sont principalement liées aux noyaux de fil du câble réseau, qui peuvent être un seul brin ou un transfert multiple.
Les noyaux de fil à un brin sont plus courants, mais les carottes de fil multi-brin sont également largement utilisées. Comme le montre l'image, chaque noyau de fil dans le câble réseau est composé de sept fils de cuivre plus fins tordus ensemble.
Les câbles de réseau unique, en raison de leur structure, sont généralement plus difficiles que les câbles multi-brin et sont principalement utilisés pour le câblage d'ingénierie. Les signaux du réseau sont des courants à haute fréquence qui ne circulent que sur la surface du conducteur (effet cutané), généralement utilisés pour les installations fixes (par exemple, câblage de conduit). Les câbles à simple brin sont plus pratiques pour les connexions et le câblage de l'équipement par rapport aux câbles multi-brins, qui nécessitent généralement des bornes d'accrochage ou de soudure. Par conséquent, les câbles multi-brins sont généralement plus chers.
Les câbles de réseau multi-brins, avec leurs fils de conducteur fin, offrent une meilleure flexibilité et sont moins susceptibles de se casser en raison de la flexion répétée. Ils sont couramment utilisés dans les circuits de contrôle, adaptés aux applications où le fil doit suivre le mouvement (par exemple, sur les portes des boîtes de distribution générales et des armoires) ou où plusieurs fils sont posés ensemble (facilitant la pose de fil et la formation de bundle). Cependant, le chemin d'écoulement du courant irrégulier dans les câbles multi-brins peut provoquer des fluctuations, entraînant potentiellement une interférence électromagnétique et affectant la qualité des signaux transmis.
La structure à deux parties illustrée à l'image ci-dessus convient à la fois pour les câbles à brin unique et multi-brin, les fils traversant deux lames latérales.
La structure à trois carreaux à pointe à poils à poing illustrée dans l'image ci-dessus ne convient que pour les câbles multi-brins. Les lames latérales dentelées traversent la gaine et s'inclinent dans le faisceau de fil.
La structure à trois carreaux à fourg à fourre convient à la fois pour les câbles à brin unique et multi-brin, les fils traversant trois lames latérales.
4.3 Test de pulvérisation saline pour les bouchons modulaires RJ45.
De nombreux bouchons modulaires sont promus avec des tests de pulvérisation saline. Alors, qu'est-ce qu'un test de pulvérisation saline? Le test de pulvérisation saline pour les bouchons modulaires est une méthode courante pour évaluer la résistance à la corrosion des broches métalliques. Il simule le phénomène de corrosion par pulvérisation saline dans les environnements marins en créant un environnement d'eau salée en laboratoire pour tester la résistance à la corrosion du matériau. Le test de pulvérisation saline est largement utilisé dans les industries telles que l'aérospatiale, l'automobile, l'électronique et la puissance pour évaluer la résistance à la corrosion des matériaux. Les normes d'exécution pour le test de pulvérisation saline des bouchons modulaires comprennent les méthodes de test, les exigences de l'équipement et les conditions de test. Les normes internationales couramment utilisées pour le test de pulvérisation saline des bouchons modulaires sont les suivantes:
ASTM B 117-16: Une norme publiée par l'American Society for Testing and Materials (ASTM) pour les tests de corrosion par pulvérisation saline des matériaux métalliques.
GB / T 2423. 17-2017: une norme nationale chinoise pour les tests de corrosion par pulvérisation de sel de divers matériaux.
ISO 9227: Une norme publiée par l'Organisation internationale pour la normalisation (ISO) pour les tests de corrosion par pulvérisation de sel des matériaux métalliques.
5. Dans la 5e partie, nous discuterons des grades de placage en or et de placage en or des épingles métalliques dans le bouchon modulaire RJ45.
5.1 Placage or sur les bouchons modulaires RJ45.
De nombreux bouchons modulaires sont promus avec un placage en or, en particulier dans les modèles haut de gamme. La question de savoir si un bouchon modulaire est plaqué or dépend de son processus de qualité et de fabrication. Les broches modulaires de haute qualité sont plaquées en or, ce qui entraîne une apparence pure, brillante et épaisse. Le but de l'or est de réduire la perte de transmission de liaison et d'assurer la stabilité de la transmission en améliorant la surface de contact des broches métalliques. Certains bouchons modulaires ont des épingles de cuivre impures, ternes ou même noires avec des surfaces de contact métallique minces. Étant donné que les épingles métalliques des bouchons modulaires sont principalement en bronze de phosphore, qui est sujette à l'oxydation, ils sont généralement électroplités. La plupart des broches modulaires sont plaquées en nickel, comme mentionné dans l'article précédent. Cependant, les bouchons modulaires haut de gamme, pour assurer la stabilité de la transmission et réduire la perte, disposeront d'une deuxième couche de placage d'or sur la couche de nickel.
Bien sûr, tous les bouchons modulaires plaqués or ne sont pas entièrement plaqués en or; Le placage en or n'est généralement que sur la surface exposée des broches de cuivre (c'est-à-dire la surface qui contacte le module Keystone). La couche d'or empêche principalement l'oxydation de la couche et de l'usure de nickel. Par conséquent, après 1000 tests d'insertion et de retrait ou plus, le placage doré à la surface du bouchon modulaire doré en nickel n'est pas complètement usé et la couche de nickel reste intacte.
Le placage en or cuivre pur est une technique de fabrication de bijoux où les produits en cuivre sont immergés dans une solution de placage en or pour former une couche d'or sur la surface du cuivre. La couleur du placage en or en cuivre pur n'est pas de l'or pur mais plus proche d'une teinte en or argenté. L'avantage du placage en or cuivre pur est sa dureté élevée et sa grande durabilité. De plus, comme le placage est un mélange de cuivre et d'or, il est beaucoup moins cher que l'or pur tout en ayant une couleur et un lustre similaires. Cependant, ne soyez pas tenté de voler le placage d'or, car cela ne vaut pas grand-chose.
5.2 Normes d'épaisseur de placage d'or
De nombreuses marques font la promotion de leurs bouchons modulaires en mentionnant l'épaisseur du placage d'or en unités "U". Voir "u" comme une unité d'épaisseur de placage d'or pourrait être déroutant pour certains. Alors, combien coûte 1U dans les unités de taille standard?
"U" en placage en or fait référence à l'unité d'épaisseur, où 1 μm est approximativement égal à 40U. Généralement, plus le placage d'or est épais, plus il est durable contre l'insertion et l'élimination, la corrosion acide-base et plus la durée de vie de contact est longue, plus la stabilité de la transmission est élevée et plus le prix est élevé. Cependant, en réalité, la qualité du placage en or ou l'impact du placage en or sur la qualité du bouchon modulaire, est plus étroitement liée au processus de fabrication.
L'unité μm est notre unité standard couramment utilisée, prononcé "Miu M", signifiant 1 micromètre, où 1 millimètre=1000.
Épaisseur de placage en or: un bouchon modulaire 30u a une épaisseur de placage en or de 30 micro-enceintes (désigné 30U "), tandis qu'un bouchon modulaire 50U a une épaisseur de placage en or de 50 micro-tinches (indiqué 50U").
En fait, la qualité du placage en or comprend également des facteurs tels que la pureté, l'uniformité, l'adhésion, les vides, les bulles et la méthode de placage de la couche d'or. Par conséquent, on ne peut dire que dans la même marque, plus le placage en or est épais, meilleur est la qualité du bouchon modulaire. Pour différentes marques, cependant, le dicton "vous obtenez ce que vous payez" s'applique; Un placage en or plus épais ne signifie pas nécessairement une meilleure qualité, surtout s'il y a un étiquetage potentiel.
L'épaisseur de placage en or des bornes dans les bouchons modulaires varie, résultant en différentes grades. Le placage en or le plus utilisé est 3U ", tandis que d'autres produits ont 6u", 15u ", 30u", 50u "et 60u". Ces dernières épaisseurs sont généralement utilisées dans les bouchons modulaires pour les réseaux 10- et au-dessus des réseaux.
L'unité "U" est utilisée pour toutes les finitions plaquées or, y compris le placage en or sur les bijoux et autres articles.
5.3 Test de bouchons et de débranchement pour les bouchons modulaires
LeTest de bouche et de débranchementTester pour les bouchons modulaires est un autre indicateur fréquemment mentionné. La norme de l'industrie de la communication du réseau nécessite 750 cycles d'insertion et de suppression pour les bouchons modulaires, mais de nombreuses fiches modulaires RJ45 prétendent résister à 1000 cycles d'insertion et de retrait. En plus d'écouter les réclamations promotionnelles, il est conseillé de demander un rapport de surveillance pour le test d'insertion et de suppression. La norme internationale IEC 60603-7 spécifie les exigences pour les forces d'insertion et de suppression, et les normes nationales chinoises GB 2423-93 et GB5095 ont également des réglementations claires pour les cycles de fiche et de débranchement des bouchons modulaires RJ45. Le règlement stipule qu'après 750 plug et débrancher Les cycles, la prise modulaire ne doit montrer aucun changement significatif et rester fonctionnel.
Les cycles d'insertion et de retrait sont déterminés par le matériau de la coque de la prise modulaire, dont nous discuterons en détail dans le prochain article. L'épaisseur de placage d'or détermine également la durabilité des cycles d'insertion et d'élimination; Les bouchons modulaires de certaines marques avec un placage en or épais peuvent résister à plus de 1000 cycles d'insertion et de retrait.
6. Dans la 6e partie, nous continuerons à discuter du logement et des matériaux du RJ45 Plug In Cables réseau.
6.1 Matière de boîtier du bouchon RJ45: PC FLAST
Le boîtier en plastique duPlugest en plastique PC, également connu sous le nom de polycarbonate. Il est transparent et incolore, avec une excellente résistance à la chaleur et une résistance à l'impact. À température ambiante, il présente d'excellentes propriétés mécaniques et atteint une cote de flamme UL 94V -2 sans avoir besoin de retardateurs de flamme supplémentaires.
Le plastique PC, abrégé pour le polycarbonate, est un plastique d'ingénierie avec d'excellentes performances globales, une résistance élevée, un allongement et une ténacité, une résistance à l'impact exceptionnel et de bonnes propriétés électriques. Il a une transmittance légère de plus de 90%. Le plastique PC a une résistance à l'impact élevé, une large plage de température de fonctionnement, une bonne résistance au fluage, une isolation électrique et une stabilité dimensionnelle; Cependant, il est sensible aux encoches, a une mauvaise résistance à la fissuration du stress environnemental et est plus difficile à former avec des inserts métalliques.
6.2 Matériaux communs utilisés dans les câbles et bouchons RJ45
Lorsque vous discutez des matériaux des câbles, des termes comme le PVC, le PE et le PC utilisés dansPlugs rj45, ainsi que PP et PET, sont souvent mentionnés. Ce sont tous des produits importants dans l'industrie chimique. Quelles sont leurs différences? Ce problème, nous présenterons PC, PE / HDPE et PVC.
Le plastique PC a une bonne transparence, une stabilité thermique modérée et une mauvaise sensation de main, en particulier après une utilisation prolongée, ce qui le rend «sale». Il s'agit d'un plastique d'ingénierie, également connu sous le nom de verre biologique.
PC est largement utilisé dans des produits comme les étuis de téléphone, les coquilles d'ordinateur portable etPlugBounons, en particulier dans la fabrication de bouteilles de bébé et de gobelets d'eau. Ces dernières années, les bouteilles de bébé ont été controversées en raison de la présence de bisphénol A. Plus la température est élevée, plus le bisphénol A est libéré de PC, et plus il est libéré rapidement. Par conséquent, les bouteilles d'eau PC ne doivent pas être utilisées pour contenir l'eau chaude, en particulier au début.
L'EP, ou polyéthylène, est utilisé dans des produits comme le film alimentaire et la pellicule plastique. Il a une résistance à la chaleur limitée; En règle générale, le film Cling PE fonde à des températures supérieures à 110 degrés, laissant derrière elle des résidus en plastique que le corps humain ne peut pas décomposer.
Le HDPE, ou polyéthylène haute densité, est une résine thermoplastique hautement cristalline non polaire, généralement sous forme de poudre blanche ou de granules. Il est non toxique et inodore, avec une cristallinité de 80% à 90%, un point d'adoucissement entre 125 degrés et 135 degrés, et une température utilisable allant jusqu'à 100 degrés. Le HDPE a une bonne dureté, une résistance à la traction, une résistance à l'usure, une isolation électrique, une ténacité et une résistance à basse température, une forte stabilité chimique et est insoluble dans tout solvant organique à température ambiante, résistant aux acides, aux alcalis et aux diverses solutions de sel. De nombreuses gaines intérieures de câbles de réseau sont en HDPE.
Le PVC, ou chlorure de polyvinyle, est formé par la polymérisation du monomère de chlorure de vinyle et est l'un des thermoplastiques couramment utilisés. La résine en PVC pure est un matériau thermoplastique rigide avec une température de décomposition ne dépassant généralement pas 100 degrés et une mauvaise résistance mécanique. Par conséquent, la résine en PVC ne peut pas être utilisée pour façonner directement les produits; Les plastifiants et les charges doivent être ajoutés pour améliorer ses propriétés, formant du plastique PVC, qui est ensuite transformé en divers produits. Le PVC peut être divisé en PVC rigide et en PVC flexible en fonction de la quantité de plastifiant ajoutée. De nombreuses gaines de câble sont en PVC.
6.3 Considérations pour sélectionner des boîtiers de bouchons RJ45
Le boîtier en plastique PC dePlugs rj45est transparent et incolore, avec une excellente résistance à la chaleur et une résistance à l'impact. À température ambiante, il présente d'excellentes propriétés mécaniques et atteint une cote de flamme UL 94V -2 sans avoir besoin de retardateurs de flamme supplémentaires.
Tous les plastiques PC ne sont pas incolores et transparents; Certains sont bleu clair. Les bouchons bleu clair ont d'abord été fabriqués par Bayer en utilisant leur formule en plastique PC propriétaire, ce qui leur donne une apparence différente de celle des autres fabricants. Malgré la différence d'apparence, les performances des bouchons bleus ne sont pas significativement différentes de celles des plastiques PC courants. Les bougies bleu clair peuvent être utilisées normalement.
Dans le câblage du réseau,Plugs rj45sont les accessoires les plus couramment utilisés. Une prise de haute qualité est cruciale à la fois pour la construction et l'entretien ultérieur. Comment pouvons-nous juger de la qualité d'un boîtier de plug? Nous pouvons porter un jugement préliminaire basé sur le logement du plug.
Tout d'abord, après avoir ouvert une boîte de bouchons, secouez le package plusieurs fois. Si le son est net, il indique que le plastique PC utilisé dans le boîtier a une pureté et une densité de haute. Les matériaux polymères à haute pureté et à haute densité ont de bonnes propriétés de conduction du son, ce qui entraîne un son net lors de la collision.
Deuxièmement, observez l'apparence d'une prise. Un boîtier de bouchons de haute qualité est soit incolore ou bleu clair et transparent, sans impuretés ou taches. Un boîtier de bougie de mauvaise qualité semble nuageux, indiquant que le matériau PC utilisé est de moindre qualité.
7. Dans la 7e partie, nous discuterons des onglets à ressort et des diamètres de trou du boîtier de la fiche RJ45 dans les câbles réseau.
7.1 Tabs à ressort des bouchons RJ45
L'onglet printemps en haut duPlugest un bon indicateur de sa qualité. Certaines bouchons de faible qualité ont des onglets à ressort fragiles qui se brisent facilement pendant l'installation. Cependant, les bouchons de haute qualité peuvent résister à la flexion du printemps à 180 degrés et à le ramener à sa position d'origine sans se casser, même après 15 virages de ce type.
L'onglet Spring est conçu pour maintenir en toute sécurité le câble de cuivre dans le port du périphérique réseau pour la transmission de données sans relâchement. Si vous déclenchez l'onglet Spring avec votre doigt, vous devriez entendre un son clair. Pousser l'onglet vers l'avant à 90 degrés ne devrait pas le casser et il devrait revenir à sa position d'origine sans perdre son élasticité. Lors de l'insertion du bouchon dans un hub ou une carte réseau, vous devez entendre un «clic» clair.
Si l'onglet Spring peut résister à 180 degrés plus de 25 fois, le matériau de boîtier du bouchon a une excellente ténacité et une résistance mécanique élevée, répondant aux exigences de qualité. Par conséquent, lors du transport à longue distance ou du stockage à long terme, l'onglet Spring est moins susceptible de se briser par accident. Après la terminaison, l'onglet peut maintenir son élasticité pour sécuriser le bouchon dans le port, assurant une stabilité à long terme du canal.
7,2 Spécifications de diamètre de trou des bouchons RJ45
En tant que composant important des connexions réseau, le diamètre du trou et la précision duPlugaffecter directement la stabilité et la fiabilité de la transmission du réseau. Par conséquent, la compréhension et la maîtrise du diamètre du trou standard est cruciale.
Tout d'abord, examinons les exigences de diamètre du trou de base des bouchons RJ45. Généralement, le diamètre du trou dépend du type de fiche. Les câbles de largeur de bande plus élevée ont des noyaux plus épais, nécessitant des espaces de bouchons plus grands.
Le diamètre du trou standard pour unBouchon de chat 5eest 1. 0 mm, avec un diamètre de noyau de câble de 0. 85 mm à 0. 98 mm. Les trous sont alignés dans le même plan horizontal.
Cat 6 bouchonssont principalement utilisés dans les systèmes de câblage Cat 6 et ont un diamètre de trou de 1,1 mm, avec un diamètre de noyau de câble de 0. 95 mm à 1,08 mm. Les trous sont disposés dans un motif vertical alterné.
Plugs Cat 7 sont utilisés dans les réseaux avec des vitesses supérieures à 10 Gbit / s et ont un diamètre de trou de 1,3 mm, avec un diamètre de noyau de câble de 1,08 mm à 1,30 mm. Les trous sont également disposés dans un motif vertical alternatif.
7.3 Classification des boîtiers de bouchons RJ45
DansChat 6aetPlugs Cat 7, les bouchons divisés sont souvent visibles. Les bouchons divisés ont des canaux métalliques indépendants et des couches de blindage, contrairement aux bouchons intégrés couramment utilisés. Les bouchons divisés ont généralement des canaux métalliques indépendants et des couches de blindage, qui permettent une séparation plus longue et plus large des huit fils de câble, améliorant la résistance aux interférences. Les bouchons divisés utilisent une conception de pince à queue pour fixer le câble connecté, l'empêchant de tomber. Cette conception rend les bouchons divisés supérieurs dans la résistance aux interférences et la fixation du câble.
La conception des bouchons divisés comprend un séparateur de fils qui fonctionne de manière similaire à la barre transversale dans les câbles réseau. Lors de la fabrication de câbles de réseau, si la barre transversale est coupée trop courte, il peut entraîner une mauvaise diaphonie proche, mais le séparateur de fil dans les bouchons divisés peut aider à garantir que le câble passe le test de diaphonie proche de Fluke. Cette conception améliore non seulement les performances du câble, mais assure également la stabilité et la fiabilité des connexions réseau.
Les bouchons divisés sont un type de classification du boîtier des bouchons. En termes de processus, ils peuvent être divisés en: une pièce, deux pièces et trois pièces, en fonction du nombre de pièces de logement.
Les bouchons en une seule pièce sont des appareils monoblocs avec un boîtier et un bouchon intégrés, ce qui les rend faciles à installer et à utiliser. Ces bouchons sont généralement simples, sans fonctionnalités supplémentaires, et sont souvent utilisés pour des connexions simples, telles que le câblage du réseau domestique.
Les bouchons en deux pièces sont constitués d'un boîtier et d'un bouchon, ce qui nécessite que le bouchon soit inséré dans le boîtier avant utilisation. Ces bouchons sont plus flexibles et peuvent être utilisés avec différents câbles et besoins de connexion, mais l'installation est légèrement plus complexe.
Les bouchons en trois pièces sont constitués d'un boîtier, d'un bouchon et d'une manche, nécessitant que le bouchon soit inséré dans le boîtier, puis le manchon est réparé. Ces bouchons conviennent à des connexions plus stables et durables, comme dans le câblage des réseaux commerciaux et industriels.
Si vous regardez attentivement, vous pouvez voir que la structure interne est différente. Basé sur la structure interne, les prises peuvent être classées comme: une seule rangée, 4- up -4- Down, 6- up -2- Down, et 3- up -5- down.
Les bouchons modulaires peuvent également être classés par style: corps long, corps court. Cependant, les prises à corps long sont les plus courantes.
Une autre méthode de classification est le nombre de créneaux et de contacts, souvent appelés "P" et "C." Ici, "P" signifie des machines à sous, et "C" signifie Contacts. Par exemple, une fiche RJ45 est de 8p8c, tandis qu'une prise téléphonique est 6p2c ou 4p2c.
8. Dans la 8ème partie, nous discuterons de plus de styles et de scénarios d'utilisation des fiches RJ45 dans les câbles réseau.
8.1 Types blindés de bouchons RJ45
Les bouchons blindés ne sont pas simplement des bouchons avec une couche de blindage métallique supplémentaire sur le boîtier du PC. Certains bouchons blindés ont également des structures qui se connectent avec la couche de blindage des câbles blindés, ce qui rend le blindage plus transparent et améliore la résistance aux interférences. Les bouchons blindés ont une coquille métallique qui s'aligne avec la couche de blindage de câbles à paires torsadées blindées lorsqu'elles sont serties avec une serpente de câble, atteignant le but de l'ingérence de blindage.
Cette fonction de blindage garantit que les données ne sont pas affectées par des interférences électromagnétiques externes pendant la transmission, garantissant ainsi la précision et la stabilité des données.
Il existe deux types de bouchons blindés. Le premier est un bouchon blindé à une pièce, qui peut être considéré comme un bouchon non blindé avec une coque en cuivre nickel / plaquée en étain ajoutée sous forme de couche de blindage. Ce type de fiche utilise la structure interne d'origine "stopper" pour serrer et fixer le câble, l'empêchant de tomber.
Le deuxième type est une prise blindée en deux pièces. La moitié arrière de cette bougie est une coque en cuivre nickel / étain comme couche de blindage, avec un canal métallique indépendant qui s'étend et élargit la longueur et la distance de séparation des huit fils de câble. Il a une meilleure résistance aux interférences que les bouchons monoblocs. Le bouchon en deux pièces utilise une conception de pince de queue, le pince de queue intégré fixant le câble connecté pour l'empêcher de tomber.
Les bouchons blindés conviennent aux environnements réseau nécessitant une transmission de données à grande vitesse et stable, en particulier dans les situations où la qualité et la stabilité de la transmission des données sont essentielles.
8.2 Plugs RJ45 à travers
Comme son nom l'indique,Bouchons à traversPermettez au câble de passer directement, en réduisant les tracas d'installation, en particulier lorsqu'il s'agit de câbles plus durs commeChat 6. Cette conception réduit la résistance à l'insertion et le risque de flexion des câbles.À travers le trousLes bouchons ont une tête ouverte, pas un fermé. L'avantage de cette conception est qu'il élimine la nécessité de pré-couper le traitement du câble ou de pré-termination. Terminez simplement le câble directement. Utilisez un serrage de câble qui peut couper le câble pour le serrer et le couper.
L'inconvénient deÀ travers le trousLes bouchons sont que leur tête ouverte expose le noyau de cuivre à l'air, ce qui peut facilement s'oxyder, provoquant potentiellement des circuits ouverts, des courts-circuits ou une perte de paquets. De plus, ce type de fiche doit être serti avec un serrage de câble qui peut réduire le câble, nécessitant des outils supplémentaires et augmenter les coûts de construction. Cependant, pour des câbles plus durs commeChat 6aetChat 7, À travers le trousLes bouchons peuvent accélérer le processus. En fin de compte, cela dépend du scénario d'utilisation et des conditions de construction spécifiques.
8.3 Franches sans outils
Bouchons sans outil, également connu sous le nomprises sans lancement, ne nécessite pasoutils d'état; Ils ont un module de sertissage interne. Un autre avantage de ces bouchons est qu'ils peuvent être réutilisés.
Par rapport aux bouchons ordinaires, ce bouche sans outilest conçu pour un fonctionnement facile sans outils, ce qui le rend simple et pratique à utiliser. Disposez simplement les cœurs de câble en fonction du code couleur intégré, insérez-les dans les fentes, coupez l'excès de fil et fermez le boîtier.
Les bouchons ordinaires ne peuvent pas être réutilisés; Une fois utilisés, ils doivent être coupés avec le câble et reconnectés. Cependant, cecibouche sans outilPeut être démonté et réutilisé plusieurs fois, résonnant un sertissage répété, réduisant les déchets. La connexion entre le câble et la fiche utilise une conception de vis, qui est facile à utiliser et assure une connexion sécurisée, en maintenant une transmission de signal stable.
Beaucoupplugscomparez également une coque de blindage en alliage pour protéger le câble interne des interférences externes et assurer une transmission stable. La puce interne utilise une puce plaquée or haute performance avec une structure serrée à trois volets qui peut facilement percer la gaine du câble, offrant une zone de contact plus grande et plus sécurisée, une conductivité plus forte et une transmission de données plus rapide sans perte de paquets.
Les points de contact du bouchon sont en bornes épaisses plaquées or, résistantes à l'usure et à la corrosion, garantissant une vitesse de réseau stable au fil du temps. Le placage en or épais empêche également l'oxydation et les dommages, réduisant considérablement les problèmes de contact et prolongeant la durée de vie des contacts.
Quant à savoir pourquoi ils sont appelés "sans outil" ou "sans vol"Il est lié à la pratique précoce de" Punching "lors de la fabrication de ligne téléphonique, de bouche de câble téléphonique etcric. Le poinçonnage implique l'utilisation d'un outil de perforation à ressort pour insérer le noyau du câble dans l'espace duclé de keystonePoint de contact, ce qui fait que le point de contact serre fermement le câble.
Sans outil: fait référence à l'insertion du noyau du câble dans leclé de keystonesans couteau de punch ni outil de punch. Telmodules cléssont collectivement appelés modules Keystone sans outil. Par conséquent, lors de la référence à ces fiches RJ45 qui ne nécessitent pas d'outils, nous les appelons également des plugs sans outils.
