RJ45 Keystone Jackest également appelé modules Keystone. Cet article analysera les spécifications techniques des meilleursRJ45 Keystone Jackutilisé danscâbles de réseau, nous nous concentrerons sur 8 faits incontournables sur le meilleur RJ45clé de keystoneet introduire ses fonctions, applications, classifications, compositions, bronze phosphore, épingles en or, matériaux et comment juger la qualité.

Nous connaissons probablementConnecteurs RJ45, comme de nombreuses personnes qui ne sont pas dans le secteur du câblage peuvent facilement établir une connexion par câble réseau avec unPlug. Cependant, les crics Keystone RJ45 peuvent être moins familiers. En fait, les crics Keystone sont une partie cruciale des systèmes de réseau, jouant un rôle clé dans la réalisation de connexions réseau stables et efficaces. Un Jack Keystone RJ45 standard ressemble à celui ci-dessous.

A standard RJ45 keystone jack

Vous pourriez vous sentir à la fois familier et inconnu avec RJ45 Keystone Jacks; N'est-ce pas juste la homologue féminine duConnecteur RJ45? Vous pouvez y penser de cette façon. RJ45 Keystone Jacks sont largement utilisés dans les réseaux. Par exemple, vous avez peut-être vu ce type de Keystone Jackplaque de facedans votre bureau. Il est également utilisé dans les rénovations domestiques.

Vous pouvez également voir le réseaupanneauxDans de nombreux Internet centres de données, comme celui illustré ci-dessous.

network patch panels in many internet data centers

Une prise Keystone RJ45 est un composant matériel utilisé pour connecter ces périphériques réseau informatique. Il comprend généralement une ou plusieurs interfaces réseau qui permettent aux ordinateurs ou autres appareils de se connecter à un réseau local (LAN) ou à un réseau large (WAN). La fonction principale d'une prise Keystone est de fournir une connectivité réseau et une transmission de données, permettant aux appareils de communiquer avec d'autres appareils réseau et de partager des ressources.

Keystone Jacks est largement utilisé dans divers réseaux Ethernet, y compris Cat5,Cat5e, Cat6, etCâbles Cat7. Il s'agit d'une interface standardisée qui fournit une transmission de données fiable et à grande vitesse, permettant une communication efficace et un échange de données entre les périphériques réseau.

Au début des salles de serveurs de réseau, réseaupanneauxétaient plus communs. Le but d'un panneau de correctif réseau est d'organiser les câbles de réseau externes qui convergent dans la salle des serveurs, qui sont souvent désordonnés. Si vous souhaitez les connecter à un commutateur dans un ordre logique, c'est très difficile. En attachant d'abord les câbles désordonnés à un panneau de plaquettes et en les marquant, puis en connectant lepanneau de correctionPour le commutateur avec des câbles de correctifs, l'ordre logique peut être clarifié, ce qui le rend très soigné et facile à régler. Les panneaux de patch sont équipés de cartes de marquage qui indiquent la séquence de fil. Nous attachons les câbles précâblés à l'arrière dupanneau de correctionet marquez-les sur le devant, ce qui le rend très scientifique et facile à gérer lors de la connexion aucommutateur Ethernet. Bien sûr, de nombreuses salles de serveurs utilisent désormais également des étiquettes de connexion externes sur les câbles retournés, qui est une autre méthode de gestion.

Patch panels are equipped with marking cards that indicate the wire sequence. We attach the pre-wired cables to the back of the patch panel and mark them on the front, making it very scientific and easy to manage

Les prises Keystone RJ45 auxquelles nous nous référons habituellement sont 8p8c RJ 45- Type Keystone Jack Sockets. Il existe également d'autres types, tels que ceux utilisés dans les systèmes téléphoniques et les télécopies, qui diffèrent dans le nombre de cœurs de fil qu'ils peuvent prendre en charge à l'intérieur de la prise et du connecteur. Le connecteur RJ45 que nous utilisons souvent est également connu sous le nom de 8p8c. La structure interne d'un connecteur ou d'une prise de 8p8c se compose de 8 positions (position) et 8 points de contact (contact), qui sont les points de connexion métalliques. Chaque point de contact correspond à un noyau de fil du câble réseau. Nos câbles de réseau de données ont 8 cœurs, ce qui correspond parfaitement. Cette structure 8p8c assure des connexions de réseau stables et une transmission de données, permettant une prise en charge du réseau à grande vitesse.

8P8C RJ45-type keystone jack sockets

Outre les connecteurs de type 8p8c RJ 45- ou les prises Keystone, il existe de nombreux autres types. RJ 10 - Un connecteur rectangulaire 4P4C simple pour les combinés téléphoniques. RJ 11 - Un connecteur carré 6P2C ou 6P4C utilisé pour connecter les modems et les lignes téléphoniques. RJ 12 - de la même taille que RJ11 mais avec 6p6c. RJ 14 - 6 P4C, avec deux lignes, peut connecter deux téléphones ou modems. RJ 21 - Un connecteur modulaire avec jusqu'à 50 points de contact, utilisé pour connecter jusqu'à 25 circuits dans de grands systèmes téléphoniques.

6P4C 6P6C and 6P2C Plugs and keystone jacks

Cet article se concentrera sur le 8p8cRJ45 Keystone Jacket d'autres types de crics de clé de clé ne seront pas discutés ici.

4P4C and 4P2C Plugs and keystone jacks

RJ45 Keystone Jacks peut également être classé selon qu'ils ont des capacités de blindage, simplement divisées en types non blindés et protégés. Les prises Keystone RJ45 non blindées sont le type le plus courant, avec une structure simple et un faible coût, adapté aux environnements avec des exigences de blindage électromagnétique faibles, telles que les paramètres généraux de la maison et du bureau. Les prises Keystone RJ45 blindées, en revanche, ont de meilleures capacités d'anti-interférence et de protection électromagnétique, ce qui les rend largement utilisées dans des environnements avec des exigences élevées pour la qualité de transmission du signal et la sécurité des données, telles que la finance, les soins de santé et les applications militaires.

Unshielded RJ45 keystone jacks are the most common type, with a simple structure and low cost, suitable for environments with low electromagnetic shielding requirements,

Les prises Keystone non blindées sont faciles à identifier; Ceux qui ont une coque extérieure de matériel PC respectueuse de l'environnement ne sont pas blindés. Il s'agit également du type le plus courant de clé Keystone RJ45 que nous voyons.

Keystone jacks with PC material outer shell are all unshielded keystone modules

La méthode de blindage des prises de clé RJ45 blindées est similaire à celle de blindéePlugs rj45; Une couche de blindage métallique est enroulée autour de la périphérie externe, réduisant efficacement l'impact de l'interférence externe sur la transmission du signal et l'amélioration de la stabilité et de la précision de la transmission des données. Les prises Keystone RJ45 blindées peuvent également empêcher la fuite de leurs propres signaux électromagnétiques, protégeant la sécurité des données des utilisateurs. Bien que l'apparition de crics Keystone RJ45 blindés ne soit pas différente de celle des non-blindées, leur rôle dans une utilisation pratique est très important.

RJ45 keystone jacks is similar to that of shielded RJ45 plugs; has a metal shielding layer is wrapped around the outer periphery

Il existe également des prises de clé RJ45 blindées qui sont directement placées surplaques de face réseau.

shielded RJ45 keystone jacks that are directly placed on network faceplates

En plus de la classification par structure interne et des méthodes de blindage introduites dans l'article précédent, les prises Keystone RJ45 peuvent également être classées par des méthodes de câblage. Si nous regardons Keystone Jacks, nous pouvons voir qu'il y amodules clésqui sont sans outil et d'autres qui nécessitent un câblage sur place.

there are keystone modules that are tool-free and others that require on-site wiring.

Ce dernier implique d'utiliser un outil de sertissage pour insérer chaque noyau du câble réseau dans la fente correspondante selon la séquence de câblage TIA568A ou 568B et la sécuriser fermement. Chaque emplacement est connecté aux points de connexion métalliques à l'avant de la prise Keystone RJ45. Cette intégration permet à la prise de cric keystone RJ45 de se connecter de manière transparente avec le câble réseau. Chaque bande métallique dans la prise est connectée à chaque noyau du câble réseau.

The latter involves using a crimping tool to insert each core of the network cable into the corresponding slot according to the TIA568A or 568B wiring sequence and securing it firmly.

Les prises Keystone sans outils sont livrées avec des bornes de câblage intégrées, éliminant le besoin d'un outil de sertissage. Les huit cœurs du câble réseau peuvent être directement placés dans chaque fente et fixés en appuyant.

Tool-free keystone jacks come with built-in wiring terminals, eliminating the need for a crimping tool. The eight cores of the network cable can be directly placed into each slot and secured by pressing.

Les prises Keystone RJ45 sans outil sont plus couramment utilisées dans le câblage du réseau actuel en raison de leurs avantages: meilleure flexibilité, installation plus facile et plus grande évolutivité et flexibilité en raison de leur conception de plug-and-play. Cependant, de nombreux installateurs préfèrent toujours les prises de clé filaire pour leur transmission de signal stable, car les points de contact sont plus stables. Cependant, l'installation des modules filaires est plus complexe et nécessite des compétences professionnelles.

568B and 568A wiring method of the toolless keystone jacks

Lors de l'introduction de câbles de réseau, nous avons mentionné qu'ils peuvent être classés commeCat5e, Cat6, Cat7, Cat8, etc., en fonction de leur fréquence de fonctionnement et de leurs performances de transmission.

network cables can be classified as CAT5E, CAT6, CAT7, CAT8, etc., based on their operating frequency and transmission performance.

Plus le taux de transmission est élevé, plus les carottes de fil épaisses pour s'assurer qu'ils peuvent transporter plus de signaux de réseau, ce qui nécessite la différenciation des connecteurs correspondants. Les bouchons RJ45 sont différenciés, tout comme Keystone Jacks.

The higher the transmission rate, the thicker the wire cores to ensure they can carry more network signals, which requires corresponding connectors to be differentiated.

La plupart des crics Keystone RJ45 sont étiquetés sur leur logement, tels que Cat5e pour la catégorie 5E, et Cat6 pour Cat 6.

Most RJ45 keystone jacks are labeled on their housing, such as CAT5e for Category 5e, and CAT6 for Cat 6.

La différence entre Cat5e et Cat6 est dans l'artisanat et l'épaisseur des bandes de métal internes. DansCat7etJacks Cat8, le placage en or est ajouté aux bandes métalliques pour améliorer la conductivité du signal. Cela correspond aux connecteurs RJ45, où les connecteurs Cat7 et Cat8 à grande vitesse nécessitent également un placage en or et des couches de blindage supplémentaires.

In CAT7 and CAT8 jacks, gold plating is added to the metal strips to enhance signal conductivity.

La prise Keystone RJ45 a des points de contact de la broche 8- à l'intérieur de la fiche avant, correspondant aux huit fils ducâble de paire torsadé; À l'arrière, il y a quatre colonnes de câblage de chaque côté, avec un boîtier en polycarbonate et des clips métalliques intégrés dans les colonnes de câblage se connectant aux points de contact. Les codes de couleur de câblage universel clair sont marqués des deux côtésmodule de keystone, en deux rangées. La ligne A représente le mode de câblage T586A et la ligne B représente le mode de câblage T586B. Il s'agit du module d'information RJ45 le plus courant qui nécessite un outil de sertissage.

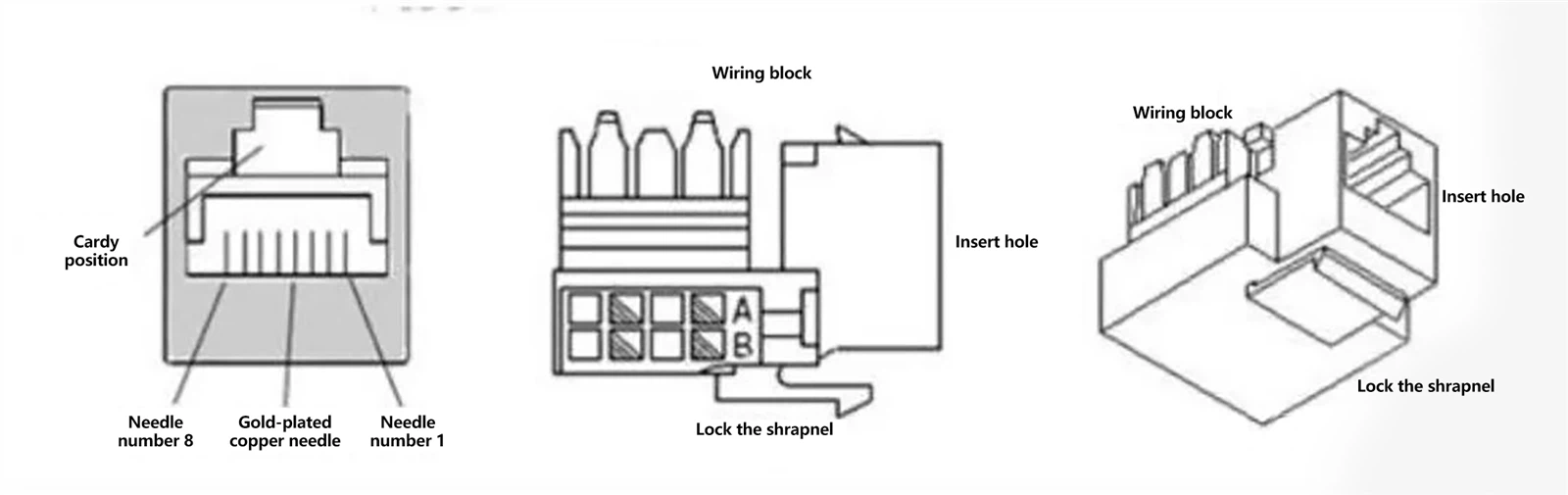

RJ45 keystone jack has 8-pin contact points inside the front plug, corresponding to the eight wires of the twisted pair cable; on the back, there are four wiring columns on each side

Le noyau de la prise Keystone RJ45 est la prise modulaire. Les conducteurs ou les trous de douille plaqués or conservent une connexion électrique stable et fiable avec les contacts de bougie modulaires. Le frottement entre les contacts et la prise renforce encore le contact électrique lorsque la bougie est insérée. La conception de la douille intègre un mécanisme de verrouillage global, garantissant une résistance maximale à la sortie lorsqu'une bougie modulaire (comme une fiche RJ45) est insérée. Les blocs de câblage sur la prise RJ45 connectent lepaire torsadéà travers des emplacements et des clips de verrouillage peuvent sécuriser leRJ45 Jack Dans des dispositifs de sortie d'information comme.RJ45 Fasplates.

The wiring blocks on the RJ45 jack connect the twisted pair through slots, and locking clips can secure the RJ45 jack in information outlet devices

Common non blindéRJ45 Jacksmesurent 2 cm de haut, 2 cm de large et 3 cm d'épaisseur, fabriqué par moulage par injection, avec un boîtier résistant à la haute pression, à l'alcool à la flamme et à 94 V -0. Ils peuvent être facilement capturés dans n'importe quelle plaque de face, support ou monument de surface modulaire de la série M, et peuvent être installés à 90 degrés (verticaux) ou 45 degrés sur les plaques à face standard. La conception de processus spéciaux fournit au moins 750 insertions répétées et le module Keystone utilise des étiquettes universelles de câblage T568A et T568B. Il est également livré avec un couvercle d'insertion de câble plat blanc. Ce type de module Keystone nécessite généralement un outil de sertissage. Ce module Keystone non blindé est le plus largement utilisé dans les systèmes de câblage intégrés domestiques, en maintenant une apparence cohérente de Cat3 / RJ12, Cat5,Cat5e, àJacks Cat6.

Lorsque nous avons introduit les épingles de contact métalliques duConnecteur RJ45, nous avons mentionné le bronze ou le bronze au phosphore. Cependant, les matériaux promotionnels de nombreux fabricants affirment que les épingles métalliques dans les connecteurs RJ45 ou les clés de clé sont faites de cuivre pur ou de cuivre sans oxygène. Il s'agit d'une affirmation trompeuse, souvent faite pour augmenter la valeur perçue du produit. Les deux broches dans les connecteurs RJ45 et les broches métalliques dans les prises de clé RJ45 nécessitent des exigences de dureté élevées. Cependant, les broches de cuivre 100% pur ou sans oxygène sont trop douces et ne peuvent pas percer l'isolation plastique des cœurs de câble. De plus, lors du câblage dans les épingles métalliques d'une prise de clé de voûte, une dureté élevée est nécessaire. Par conséquent, la plupart des broches de connecteur RJ45 sont en bronze ou en bronze phosphore, mais dans des crics de rythmes clés RJ45, le bronze phosphoreux est principalement utilisé.

in RJ45 keystone jacks, phosphor bronze and gold plated pins are predominantly used

Le bronze au phosphore offre une excellente machinabilité, une résistance à la corrosion et une forte dureté, une résistance à l'usure et une durabilité, ce qui le rend largement utilisé dans les applications mécaniques, électriques et aérospatiales. Le bronze, en revanche, a une excellente conductivité électrique et thermique, ainsi qu'une forte plasticité et une ténacité, ce qui le rend couramment utilisé dans la coulée, les composants électriques et les pièces métalliques. Dans Keystone Jacks, les huit broches avant sont en bronze car elles n'ont qu'à prendre contact, assurant une meilleure conductivité. Les broches métalliques dans les connecteurs RJ45 ont besoin de moins de dureté par rapport aux broches métalliques dans les bornes de câblage des crics Keystone RJ45. C'est pourquoi le bronze de phosphore est largement utilisé dans les bornes de câblage des prises de clé.

phosphor bronze is widely used in the wiring terminals of keystone jacks because metal pins in the keystone jacks wiring terminals need more hardness

Le bronze au phosphore est un alliage contenant du zinc, du cuivre, de l'étain et du phosphore, avec une teneur en phosphore atteignant généralement 5% ou plus. Le bronze, en revanche, est un alliage à base de cuivre généralement composé de cuivre, d'étain, de plomb, de zinc et de nickel. Le bronze au phosphore a une teneur en phosphore plus élevée, tandis que le bronze a une gamme plus large de composants et des proportions plus nuancées. Le bronze de phosphore, qui est un alliage de cuivre, d'étain et de phosphore, est difficile et est souvent utilisé pour fabriquer des ressorts. Il est utilisé pour désoxyder le cuivre pur et le bronze (Cu-SN) avec du phosphore résiduel et pour améliorer les propriétés mécaniques telles que la ténacité, l'élasticité, la résistance à l'usure et la résistance à la corrosion en ajoutant à 1% de phosphore. Il est principalement utilisé pour les pièces résistantes à l'usure et les composants élastiques. Les applications comprennent des connecteurs informatiques, des connecteurs de téléphone mobile, des connecteurs de l'industrie de haute technologie, des ressorts électroniques et électriques, des commutateurs, des créneaux, des boutons, des connecteurs électriques, des cadres de plomb, des plaques de vibration et des bornes.

Phosphor bronze, which is an alloy of copper, tin, and phosphorus, is hard and is often used to make springs

En raison de sa forte dureté, de sa résistance à l'usure et de sa résistance à la corrosion, le bronze de phosphore est fréquemment utilisé dans les machines automatisées, les roulements de moteur d'avion, les automobiles, les véhicules ferroviaires, les trains à grande vitesse et l'exportation de l'emballage des produits agricoles. Le bronze est couramment utilisé dans l'impression, les produits de santé en infrarouge, l'équipement de fitness, les balustrades de balcon, les accessoires cosmétiques, l'équipement audio et les décorations architecturales anciennes. Le bronze au phosphore a une couleur plus claire que le bronze ordinaire, apparaissant rouge clair ou rose, parfois avec une légère teinte rougeâtre, tandis que le bronze ordinaire est plus jaunâtre.

Phosphor bronze has a lighter color than ordinary bronze, appearing light red or pink, sometimes with a slight reddish tint

Le cœur de la prise Keystone RJ45 est les composants de connexion métalliques, y compris les épingles en métal de borne de câblage et les huit broches avant. Les prises Keystone RJ45 de haute qualité présentent des broches plaquées or. Le placage en or ici sert le même objectif que dans les broches du connecteur RJ45. La couche dorée assure une connexion de signal basse tension stable et fiable entre le fil ou le trou de douille et les broches à ressort du bouchon modulaire. Le contact électrique est encore amélioré par le frottement entre les broches à ressort métallique et le trou de douille lorsque le bouchon est inséré. La conception de socket de cric de keystone RJ45 intègre un mécanisme de verrouillage complet, garantissant une résistance à l'arrachement maximale à l'interface entre la fiche et la prise lorsqu'un bouchon RJ45 est inséré.

The thickness of the gold layer in RJ45 connectors and keystone jacks can vary, ranging from 1 micron to 50 microns.

L'épaisseur de la couche d'or dans les connecteurs RJ45 et les crics de clé peut varier, allant de 1 micron à 50 microns. Ces épaisseurs de couche d'or fournissent des performances et une durabilité différentes pour diverses applications. Le choix de l'épaisseur de la couche or est basé sur son impact sur la résistance à l'usure du connecteur, la conductivité et la durée de vie. Le placage d'or améliore considérablement la durabilité et la conductivité des connecteurs, un processus commun dans les composants électroniques. Bien qu'une couche d'or plus épaisse soit préférable, une couche trop mince peut s'uiser facilement pendant l'utilisation et les couches plus épaisses comportent également des coûts plus élevés, nécessitant un équilibre entre les deux.

Gold plating significantly enhances the durability and conductivity of connectors While a thicker gold layer is preferable

Une prise Keystone RJ45 de haute qualité dispose d'une conception compacte, augmentant la densité du port de la prise. Le boîtier est fait de matériaux plastiques résistants à l'impact ABS, avec un couvercle de poussière pour empêcher la poussière et la pénétration d'humidité. Les modules Keystone de haute qualité utilisent également des épingles à ressort plaquées or pour prolonger la durée de vie du module Keystone et améliorer l'efficacité de transmission.

A high-quality RJ45 keystone jack features a compact design, increasing the port density of the socket

La plupart des descriptions de produits pour RJ45 Keystone Jacks mettent en évidence l'utilisation de moulage par injection ABS pour le boîtier.

Injection molding involves injecting molten material, typically plastic or metal, into a mold under high pressure. The mold is precisely made to the desired shape and size.

Le moulage par injection implique l'injection de matériau fondu, généralement du plastique ou du métal, dans un moule sous haute pression. Le moule est fabriqué avec précision à la forme et à la taille souhaitées. Le matériau est fondu dans un baril chauffé puis forcé dans la cavité du moule. Le mécanisme de vis dans le baril facilite ce processus, adoucissant le matériau et assurant même l'injection dans le moule. Les produits moulés par injection offrent une haute précision, permettant la production de pièces avec des tolérances extrêmement serrées et des dimensions cohérentes. Ce processus permet aux fabricants de créer des géométries et des formes complexes avec une grande précision, garantissant que chaque partie répond aux spécifications précises.

The structure of the injection machine ensure Injection-molded products offer high precision, enabling the production of parts with extremely tight tolerances and consistent dimensions.

Le moulage par injection peut produire des pièces avec des détails et des caractéristiques complexes, notamment des murs minces, des modèles complexes, des sous-dépouilles, des fils et d'autres détails difficiles qui peuvent être difficiles ou impossibles à réaliser avec des méthodes de fabrication alternatives. Les pièces moulées par injection sont connues pour leur durabilité et leur résistance, garantissant une répartition même des matériaux et une excellente intégrité structurelle, une résistance à l'usure, une résistance à l'impact et une résistance environnementale. Bien que le coût d'outillage initial pour les moules d'injection puisse être élevé, il devient très rentable pour la production à grande échelle. Une fois le moule fabriqué, le coût de fabrication par unité diminue considérablement, ce qui fait du moulage par injection un choix économique pour produire des pièces identiques ou similaires en vrac.

7.1 Matériau ABS

ABS, qui signifie Acrylonitrile Butadiène Styrène, est un plastique d'ingénierie thermoplastique polyvalent. Il semble opaque et de couleur ivoire, avec des produits qui peuvent être fabriqués en différentes couleurs et brillants. L'ABS a une densité relative d'environ 1,05 et un faible taux d'absorption d'eau. Il présente une bonne adhérence avec d'autres matériaux, ce qui le rend facile à imprimer, à enrober ou à assurer à sa surface. Avec un indice d'oxygène de 18% -20%, l'ABS est un polymère inflammable qui produit une flamme jaune, de la fumée noire et une odeur de cannelle distinctive lors de la brûlure.

ABS plastic appears opaque and ivory-colored, with products that can be made in various colors and high gloss

L'ABS a d'excellentes propriétés mécaniques, avec une très bonne résistance à l'impact qui permet une utilisation à des températures extrêmement basses. Il a une bonne résistance à l'usure, une stabilité dimensionnelle et une résistance à l'huile, adapté aux roulements fonctionnant sous des charges et des vitesses moyennes. L'ABS présente une meilleure résistance au fluage que le PSF et le PC, mais pire que PA et POM. Ses forces de flexion et de compression sont parmi les plus bas pour les plastiques. Les performances de l'ABS sont significativement affectées par la température. Sa plage de températures de déviation de la chaleur est de degré 93-118, qui peut être augmentée d'environ 10 degrés après recuit. ABS reste quelque peu flexible au degré -40 et est utilisable dans une plage de température de -40 à 100 degrés. L'ABS offre une bonne isolation électrique qui n'est pas affectée par la température, l'humidité ou la fréquence, ce qui le rend adapté à la plupart des environnements. L'ABS n'est pas affectée par l'eau, les sels inorganiques, les alcalis et de nombreux acides mais se dissout dans les cétones, les aldéhydes et les hydrocarbures chlorés. Il est sujet à la fissuration stressée lorsqu'il est attaqué par l'acide acétique glaciaire (vinaigre de glace) ou les huiles végétales. L'ABS a une mauvaise résistance aux intempéries, sa force d'impact réduisant de moitié après six mois d'exposition à la lumière UV à l'extérieur.

Comme décrit ci-dessus, l'utilisation d'ABS pour les prises Keystone RJ45 entraînerait un manque de résistance au feu. Pour surmonter les lacunes de l'ABS, le polycarbonate (PC) est souvent mélangé avec ABS pour créer un alliage PC / ABS. Cet alliage combine les excellentes propriétés des deux matériaux, améliorant la résistance à la chaleur de l'ABS et la résistance à la traction tout en réduisant la viscosité de la fusion du PC, le stress interne et l'amélioration du traitement, de la résistance à l'impact à basse température et de la résistance chimique.

PC/ABS alloy combines the excellent properties of both materials, enhancing ABS's heat resistance and tensile strength while reducing PC's melt viscosity, internal stress, and improving processing, low-temperature impact resistance, and chemical resistance.

L'inconvénient principal de PC / ABS est son poids et sa conductivité thermique moins qu'idéale. La température de moulage pour PC / ABS varie entre celle des deux matières premières, 240-265, avec des températures trop élevées provoquant une décomposition ABS et trop faible, ce qui entraîne un mauvais écoulement du PC.

PC/ABS composite materials approach the performance of low-smoke, Zeo-halogen (LSZH)materials, serving as a substitute with high temperature, fire, and impact resistance

Les matériaux composites PC / ABS abordent les performances des zéo-halogènes à faible fume (Lszh) Les matériaux, servant de substitut par une résistance à haute température, au feu et à l'impact, de plus en plus utilisé dans diverses applications. Par conséquent, de nombreuses prises Keystone RJ45 de haute qualité recommandent PC / ABS comme matériau de logement.

8. Comment juger de la qualité de RJ45 Keystone Jacks

8.1 JugementLa qualité des clés Keystone RJ45 par apparence

Selon la norme de l'industrie YD926.3, le terme "module Keystone Information" est défini comme "Outlet d'information" et est classé sous "Connexion matériel" dans le système de câblage. Selon le standard ANSI / TIA -568, il tombe sous "Connexion matériel" comme "RJ45 Jack". Selon différentes normes et spécifications, il peut également être appelé «module Keystone de l'ordinateur», «keystone jack», etc. Pour plus de simplicité, nous l'appelons généralement «RJ45 Keystone Jack». Avec le développement continu des informations sur le réseau, la demande de crics Keystone a augmenté. Cependant, à mesure que la demande augmente, la qualité des produits est devenue plus inégale, avec des produits de haute qualité et inférieurs sur le marché. Étant donné que Keystone Jacks sont des produits industriels, bien qu'il existe des méthodes pour distinguer la qualité, il est souvent difficile pour les utilisateurs ordinaires ou le personnel d'approvisionnement sans instruments professionnels pour vraiment juger la qualité des crics Keystone. Aujourd'hui, nous partagerons certaines méthodes pour juger de la qualité d'un module en examinant son apparence, sa structure et ses performances. Commençons par l'apparence générale. Les modules d'information couramment utilisés comprennent Cat 5E, Cat 6 et Cat 6A, qui ont généralement des marques de moisissure, comme le montre la figure ci-dessous.

Commonly used information modules include Cat 5e, Cat 6, and Cat 6A, which usually have mold marks

RJ45 Keystone Jacks peut être non blindé ou protégé. Jacs de clé de clé non blindés: les modules de haute qualité utilisent généralement du matériau en polycarbonate (matériau d'ingénierie PC), qui fonctionne mieux dans la durabilité dans une utilisation répétée et l'élasticité des clips d'installation. Certains produits utilisent un matériau ABS d'ingénierie ordinaire, qui est légèrement inférieure de qualité. Il est important de prêter attention aux modules fabriqués à partir de plastique recyclé, car ils sont pauvres en durabilité dans une utilisation répétée et les clips sont extrêmement sujets à la rupture, ce qui en fait des modules de basse qualité. Lors de la distinction, vous pouvez tester l'élasticité des clips du module à la main. Si l'élasticité est mauvaise et que les clips sont sujets à la rupture, c'est un produit médiocre. Vérifiez également l'apparence pour une fin de fabrication. Si la surface n'est pas lisse, les lignes de moisissure sont évidentes, les bords ne sont pas arrondis et il y a des bavures, il indique une mauvaise qualité de moisissure d'injection, un processus de production et un matériau.

Shielded keystone jacks: The external structural components are usually made of two materials: tin-plated copper sheets or zinc alloy die-cast and then electroplated.

Jacs Keystone RJ45 blindés: Les composants structurels externes sont généralement composés de deux matériaux: des feuilles de cuivre plaquées ou un moulage en alliage de zinc puis se sont électroplités.

En termes de performances complets de blindage, de fiabilité structurelle et de durée de vie, les modules blindés en alliage de zinc et en alliage en alliage sont supérieurs aux modules blindés en coque en cuivre plaqués en étain. Des modules blindés de qualité supérieure, comme Cat6A, Cat7 et Cat8, n'utilisent plus le blindage en cuivre plaqué en étain car il ne peut pas fournir de blindage complet. Actuellement, des modules d'information en cuivre plaqués en étain existent toujours sur le marché. Lorsque vous rencontrez de tels produits, il faut distinguer soigneusement, car ces modules sont généralement de moindre qualité. En plus de ces deux types, une attention particulière doit être accordée aux modules blindés avec de l'acier inoxydable comme coque de blindage, car ces modules sont particulièrement faibles de qualité. Pour les modules d'information blindés avec des coquilles en alliage de zinc, l'attention doit également être accordée à la qualité du moule de casting, du processus de production, de la matière première en alliage du zinc et du processus d'électroples. Sélectionnez des produits avec une qualité de surface élevée, des finitions lisses et même de l'électroples. Sinon, la qualité est susceptible d'être inférieure.

For zinc alloy shells keystone jacks, attention should also be paid to the quality of the die-casting mold, production process, zinc alloy raw material, and electroplating process. Select products with high surface quality, smooth finishes, and even electroplating

8.2 juger la qualité des clés Keystone RJ45 par structure de produit

Tout d'abord, regardons les broches d'or à broches 8- à l'intérieur de la prise du module d'information, qui sont cruciales pour les performances de transmission. A. Inspectez visuellement si les épingles en or sont lisses et exemptes de terrifiants. La surface des épingles d'or sur les modules d'information est électroplatée avec du nickel puis de l'or, la zone de contact métallique étant plaquée en or. De nombreux modules Keystone haut de gamme sont électroplés avec 50U "en or. Si la qualité d'électroplaste est médiocre, avec une épaisseur de base en nickel insuffisante, un placage en or inadéquat ou même un placage de cuivre au lieu de l'or, de telles broches d'or ne peuvent pas passer des tests de bouchons et des tests de pulvérisation saline. Les épingles d'or.

0504

Structure entièrement parallèle et droite: le point de frottement pendant l'insertion et le point de contact après fixation sont le même point, ce qui affecte les performances de PoE. De plus, la structure entièrement parallèle et droite des broches d'or ne se sépare pas ou ne défait pas, provoquant des interférences mutuelles pendant la transmission du signal et compromet la stabilité des liens. Structure échelonnée en forme de S à trois couches: Le point de frottement pendant l'insertion et le point de contact après la fixation ne sont pas le même point, qui répond aux exigences de performance POE. De plus, la structure échelonnée en forme de S à trois couches réduit efficacement les interférences entre les paires de fil pendant la transmission, améliorant la stabilité des liens. Deuxièmement, examinez le conducteur de terminaison de fil à 8 pins à l'arrière du module d'information, ce qui affecte directement la qualité de terminaison du câble du module. Les modules de haute qualité utilisent généralement 45- des structures terminales inclinées degrés pour le sertissage, tandis que certains modules à extrémité inférieure continuent d'utiliser 90- terminaux d'état de degré. Comme le montre la figure: 90- degré de degré: mauvaise durabilité dans une utilisation répétée, et si le câble serré est trop épais, il peut casser le câble. Si le câble est trop mince, il peut sembler serré mais ne pas percer le fil central, conduisant à un mauvais contact. 45- Degré degré: bonne durabilité dans une utilisation répétée, et quelle que soit la jauge de câble, il garantit que le câble n'est pas cassé et garantit la conductivité.

8PIN wire-terminating conductor at the rear of the information module directly affects the cable termination quality of the module. High-quality modules typically use 45-degree angled terminal structures for crimping, whereas some lower-end modules continue to use 90-degree crimping terminals.

8.3 juger la qualité des prises Keystone RJ45 par performance de transmission

Pour un produit industriel aussi professionnel en tant que Jacks Keystone, il doit subir de nombreux tests en utilisant un équipement très spécialisé, qui n'est généralement pas disponible pour les utilisateurs ordinaires et le personnel d'approvisionnement. Voici une méthode pour évaluer les performances de transmission de Keystone Jacks. Nous savons tous qu'avant de sélectionner un système de câblage, il existe un test de performance de liaison permanente. Tout d'abord, déterminez un câble réseau qualifié et effectuez un lien court {0}}} et un lien standard 90- de mètre en fonction du modèle de liaison permanent. Utilisez ensuite les instruments de test d'ingénierie Fluke pour tester. Si les résultats des tests sont tous qualifiés, cela indique que le cric de Keystone est qualifié. De plus, un bon module peut compenser l'ensemble du lien.

Permanent link performance test:First, determine a qualified network cable and perform a 10-meter short link and a 90-meter standard link according to the permanent link model. Then use Fluke engineering test instruments to test. If the test results are all qualified, it indicates that the keystone jack is qualified.
