Qu'est-ce que le module de liaison optique ?
Jul 10, 2026
Laisser un message
---- Dernière mise à jour : juillet 2026
Un module de liaison optique est un appareil compact qui convertit les signaux électriques en signaux lumineux et les transmet via des câbles à fibre optique - permettant le transfert de données à des vitesses allant jusqu'à 800 Gbit/s sur de longues distances.
Également connu sous le nom d'émetteur-récepteur optique, il se situe au niveau de la couche physique du modèle OSI et sert de pont central dans tout système de communication à fibre optique. Dans ce guide, vous apprendrez ce qu'est un module de liaison optique, son fonctionnement, les principauxtypes d'émetteur-récepteur à fibre(SFP, QSFP, CFP, XFP), indicateurs de performance clés et comment choisir celui qui convient le mieux à votre réseau.
1. Le principe de fonctionnement et la composition des modules de liaison optique
Le module de liaison optique, appeléÉmetteur-récepteur optiqueen anglais, est un terme général désignant diverses catégories de modules, notamment les modules récepteurs optiques, les modules émetteurs optiques, les modules émetteurs-récepteurs optiques et les modules de transfert optique.
Aujourd'hui, lorsque l'on parle de modules de liaison optique, on parle généralement d'émetteurs-récepteurs optiques (et ce sera le cas tout au long du texte).
Modules de liaison optiquefonctionne au niveau matériel - c'est le pont physique entre votre appareil et le câble fibre. Sa fonction est assez simple : il réalise la conversion photoélectrique. Il convertit les signaux optiques en signaux électriques et les signaux électriques en signaux optiques.
Bien que cela semble simple, le contenu technique du processus de mise en œuvre n'est pas faible.
Un module de liaison optique se compose généralement d'un émetteur optique (TOSA, transmetteur optique sous-assemblage, contenant une diode laser), d'un récepteur optique (ROSA, récepteur optique sous-assemblage, contenant un photodétecteur), de circuits fonctionnels et d'interfaces optiques (électriques).

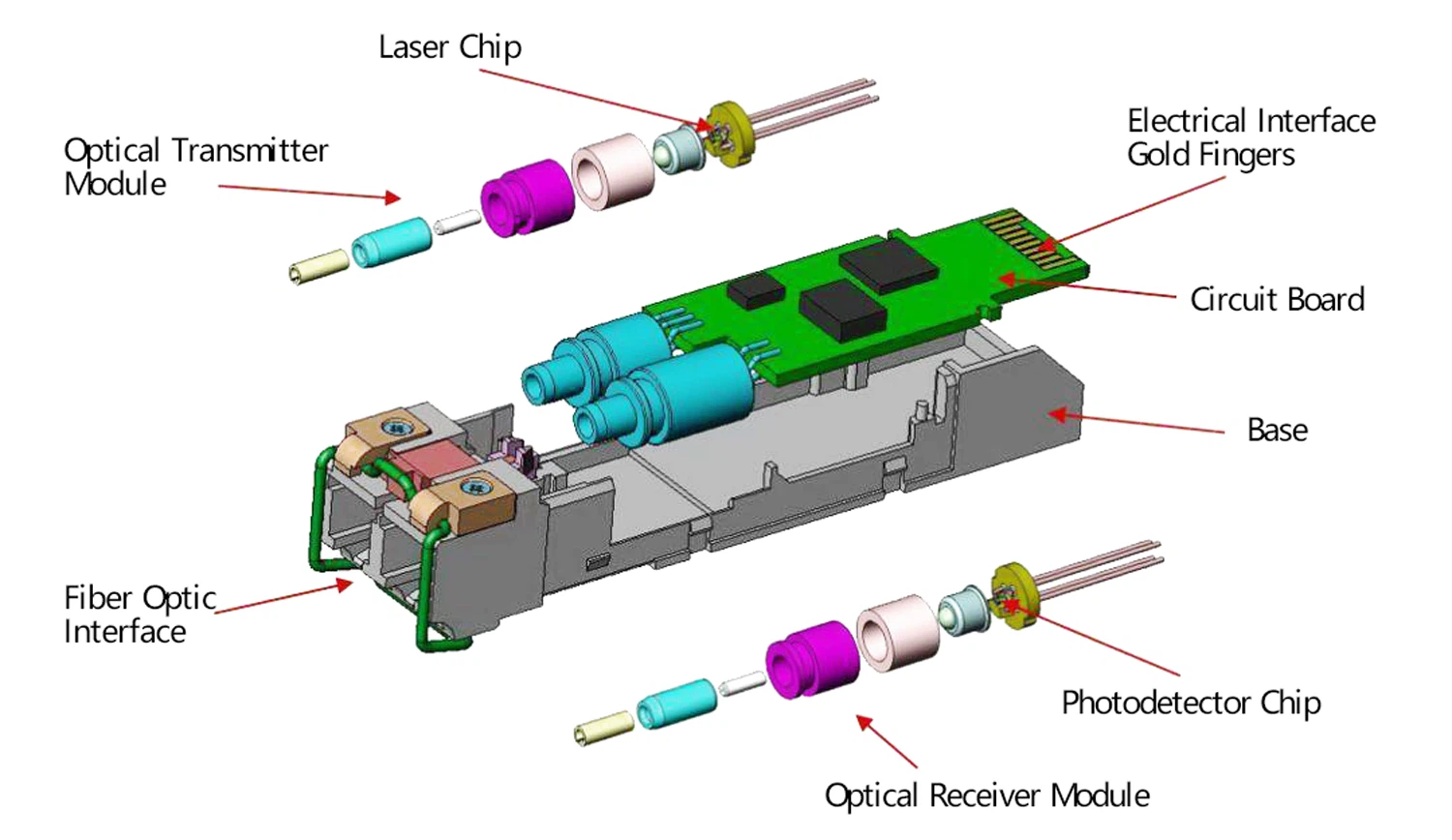

Composition des modules de liaison optique
| Voici comment cela fonctionne étape par étape : |
À l'extrémité de transmission, la puce pilote traite le signal électrique d'origine, puis commande la diode laser à semi-conducteur (LD) ou la diode électroluminescente -diode électroluminescente (LED) pour émettre un signal optique modulé.
À l'extrémité de réception, une fois le signal optique entré, il est converti en signal électrique par un photodétecteur puis émis après avoir été amplifié par un préamplificateur.
2. Conditionnement des modules de liaison optique
Pour les débutants, l'aspect le plus frustrant des modules de liaison optique réside dans leurs noms d'emballage extrêmement complexes et la gamme ahurissante de paramètres.
L’emballage peut être simplement compris comme une norme de facteur de forme. C'est le principal moyen de distinguer les modules de liaison optique.
Le développement rapide de la technologie de communication par fibre optique est la principale raison de la multitude de normes d'emballage.
La vitesse des modules de liaison optique augmente constamment et leur taille diminue également, de sorte que de nouvelles normes d'emballage sont introduites toutes les quelques années. La compatibilité entre les anciennes et les nouvelles normes d'emballage est généralement difficile.
|
Type de colis
|
Vitesse
|
Application typique
|
Distance de transmission
|
|---|---|---|---|
|
SFP
|
Jusqu'à 4 Gbit/s
|
Commutateurs, routeurs
|
Jusqu'à 80 km
|
|
SFP+
|
10 Gbit/s
|
Réseaux d'entreprise
|
Jusqu'à 80 km
|
|
SFP28
|
25 Gbit/s
|
Couche d'accès au centre de données
|
Jusqu'à 10 km
|
|
QSFP28
|
100 Gbit/s
|
Couche centrale du centre de données
|
Jusqu'à 10 km
|
|
QSFP-DD
|
Jusqu'à 400 Gbit/s
|
Centres de données hyperscale
|
Jusqu'à 2 km
|
|
PCP
|
100 à 400 Gbit/s
|
Réseaux fédérateurs de télécommunications
|
Jusqu'à 40 km
|
|
OSFP
|
Jusqu'à 400 Gbit/s
|
Applications télécoms-haute puissance
|
Jusqu'à 2 km
|
En outre, les divers scénarios d'application des modules de liaison optique sont également une raison pour l'augmentation des normes d'emballage. Différentes distances de transmission, exigences de bande passante et emplacements d'utilisation correspondent à différents types de fibres optiques, et donc à différents modules de liaison optique.
J'ai répertorié quelques méthodes de classification des modules de liaison optique, y compris le conditionnement, comme indiqué dans le tableau ci-dessous :
3. Classification des modules de liaison optique
Avant d'expliquer l'emballage et la classification, présentons les organismes de normalisation pour la communication optique. Parce que ces normes d'emballage sont déterminées par des organismes de normalisation.
Actuellement, plusieurs organisations mondiales normalisent la communication optique, telles que l'IEEE (Institute of Electrical and Electronics Engineers), l'ITU-T (Union internationale des télécommunications), le MSA (Multi Source Agreement), l'OIF (Optical Internetworking Forum), le CCSA (China Communications Standards Association), etc.
Les plus couramment utilisés dans l’industrie sont IEEE et MSA.
Vous n'êtes peut-être pas familier avec MSA. Son nom anglais est Multi Source Agreement. Il s'agit d'une spécification multi-fournisseurs, d'une forme d'organisation non-officielle par rapport à l'IEEE, qui peut être comprise comme un comportement d'alliance industrielle.
Commençons maintenant à présenter l’emballage.

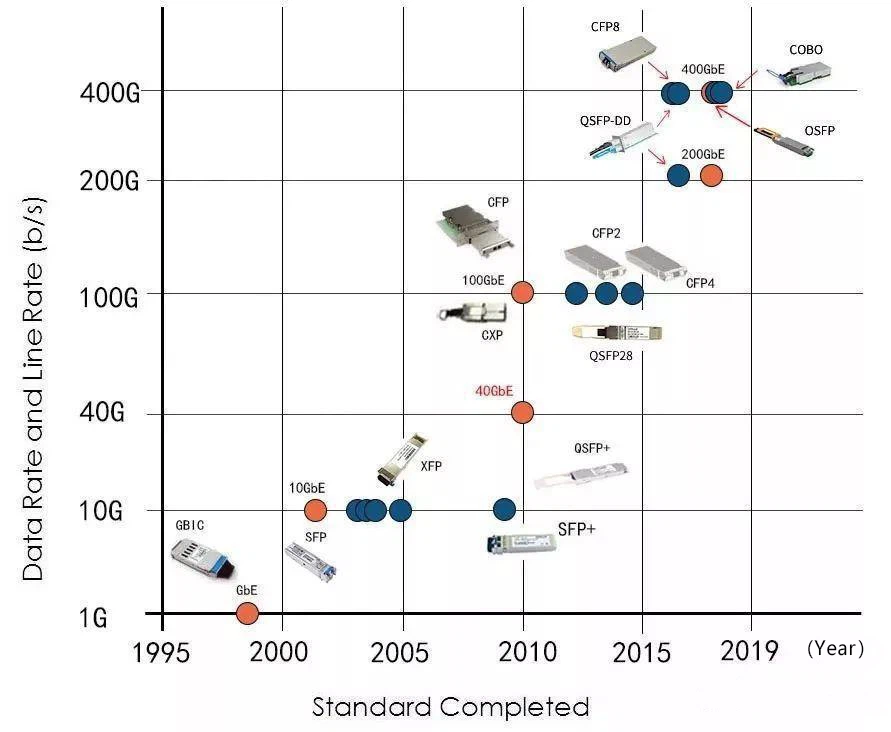

Tout d’abord, vous pouvez jeter un œil à l’image suivante, qui décrit avec précision la période d’émergence des différents emballages et leurs vitesses de travail correspondantes.
4. Emballage commun
Il existe actuellement 10+ facteurs de forme de module de liaison optique. Voici ce que chacun fait et quand l'utiliser.
GBIC
GBIC signifie Giga Bitrate Interface Converter. Avant 2000, le GBIC était le boîtier de module de liaison optique le plus populaire et la forme de module Gigabit la plus largement utilisée.
SFP
En raison de la grande taille du GBIC, le SFP est apparu plus tard et a commencé à remplacer le poste du GBIC. SFP, le nom complet Small Form-factor Pluggable, est un petit module de liaison optique-enfichable à chaud. Sa petite taille est relative à un emballage GBIC.
Le volume du SFP est réduit de moitié par rapport aux modules GBIC, permettant de configurer plus du double du nombre de ports sur le même panneau. En termes de fonctionnalités, les deux prennent en charge le branchement à chaud. SFP prend en charge une bande passante maximale de 4 Gbit/s.
XFP
XFP est pluggable avec un facteur de forme réduite de 10 {{1}Gigabits-. Il utilise un module série monocanal pleine vitesse avec une connexion XFI (interface série 10 Go), qui peut remplacer Xenpak et ses produits dérivés.
SFP+
SFP+ est également un module de liaison optique 10G. Sa taille est conforme au SFP, plus compacte (réduite d'environ 30%) que XFP, et consomme moins d'énergie (réduit certaines fonctions de contrôle du signal).
SFP28
SFP28 avec une vitesse de 25 Gbit/s était principalement dû au fait que les prix des modules de liaison optique 40G et 100G étaient trop élevés à l'époque, c'est pourquoi cette solution de transition de compromis a été introduite.
QSFP/QSFP+/QSFP28/QSFP28-DD
Quad Small Form-facteur enfichable, une interface SFP à quatre-canaux. De nombreuses technologies clés matures de XFP ont été appliquées à cette conception.
QSFP peut être divisé en modules de liaison optique 4 × 10G QSFP+, 4 × 25G QSFP28, 8 × 25G QSFP28-DD, etc.
Par exemple, QSFP28 convient aux ports d'accès 4x25GE. Grâce à QSFP28, il est possible de passer de 25G à 100G sans passer par 40G, ce qui simplifie considérablement les difficultés de câblage et réduit les coûts.
QSFP-DD
Fondée en mars 2016, DD signifie « Double Densité ». Il augmente les quatre canaux deQSFPà huit canaux.
Il est compatible avec les solutions QSFP. Les modules QSFP28 d'origine peuvent toujours être utilisés, il suffit d'insérer un autre module. Le nombre de contacts électriques surQSFP-DDest le double de celui de QSFP28.
QSFP-DD utilise les formats de signal NRZ à 25 Gbit/s ou PAM4 à 50 Gbit/s par canal. Grâce à PAM4, il peut prendre en charge des débits allant jusqu'à 400 Gbit/s.
PAM4
PAM4 (4 Pulse Amplitude Modulation) est une technologie de « doublement ».
Pour les modules de liaison optique, si vous souhaitez améliorer le débit, vous augmentez le nombre de canaux ou augmentez le débit d'un seul canal.
Les signaux numériques traditionnels utilisent principalement des signaux NRZ (Non-Retour-à-Zéro), en utilisant des niveaux de signal hauts et bas pour représenter les informations 1 et 0 du signal logique numérique, chaque période de symbole de signal transmettant 1 bit d'informations logiques.
PAM4 double les données dans chaque impulsion de signal, doublant efficacement la vitesse sans ajouter plus de canaux (0, 1, 2, 3). Avec la même bande passante physique du canal, PAM4 transmet deux fois plus d'informations que les signaux NRZ, permettant ainsi de doubler le débit.
CFP/CFP2/CFP4/CFP8
Centum gigabits Form Pluggable, un module de communication optique à division de longueur d'onde dense. Le taux de transmission peut atteindre 100 à 400 Gbit/s.
CFP est conçu sur la base de l'interface SFP, avec une taille plus grande, prenant en charge la transmission de données à 100 Gbit/s. CFP peut prendre en charge un seul signal 100G, un ou plusieurs signaux 40G.
La différence entre CFP, CFP2 et CFP4 réside dans leur taille. La taille du CFP2 représente la moitié du CFP et celle du CFP4 un quart du CFP.
Le CFP8 est un conditionnement spécifiquement proposé en 400G, de taille similaire au CFP2. Il prend en charge des débits de canal de 25 Gbit/s et 50 Gbit/s, atteignant des débits de module de 400 Gbit/s via des interfaces électriques 16x25G ou 8x50.
OSFP
Ceci est assez facilement confondu avec leOSPFprotocole de routage.
OSFP,Petit facteur de forme octal enfichable, « O » signifie « octal », officiellement lancé en novembre 2016.
Il est conçu pour utiliser huit canaux électriques pour atteindre 400 GbE (8*56 GbE, mais le signal 56 GbE est formé par un laser DML 25 G sous modulation PAM4), légèrement plus grand que QSFP-DD, avec des moteurs optiques et des émetteurs-récepteurs de puissance -plus élevés, et des performances de dissipation thermique légèrement meilleures.
Voici quelques-unes des normes courantes d'emballage des modules de liaison optique.
5. 400Modules de liaison optique G
Comme vous l'avez peut-être remarqué, j'ai mentionné trois types de modules de liaison optique prenant en charge 400 Gbit/s lors de l'introduction du packaging : QSFP-DD, CFP8 et OSFP.
Le 400G est actuellement la principale direction concurrentielle dans le secteur des communications optiques. Depuis 2026, la 400G en est également aux premiers stades d'une utilisation commerciale à grande échelle-.
Comme chacun le sait, en raison du lancement à grande échelle de la construction de réseaux 5G, du développement rapide du cloud computing et de la construction de centres de données à grande échelle, la demande du secteur des TIC en 400G est devenue de plus en plus urgente.
Les premiers modules de liaison optique 400G utilisaient une méthode de mise en œuvre NRZ à 16 voies à 25 Gbit/s, utilisant un conditionnement CDFP ou CFP8.
Cette méthode de mise en œuvre bénéficie de l'utilisation de la technologie mature 25G NRZ développée pour les modules de liaison optique 100G. Cependant, l'inconvénient est qu'il nécessite 16 voies de transmission parallèle, ce qui entraîne une consommation d'énergie plus élevée et une taille plus grande, ce qui ne convient pas aux applications de centres de données.
Plus tard, PAM4 a commencé à remplacer NRZ.
Du côté optique, la transmission du signal 400G est principalement réalisée à l'aide de 8 voies de PAM4 à 53 Gbit/s ou de 4 voies de PAM4 à 106 Gbit/s, et du côté électrique, 8 voies de signaux électriques PAM4 à 53 Gbit/s sont utilisées, avec des formes d'emballage OSFP ou QSFP-DD.

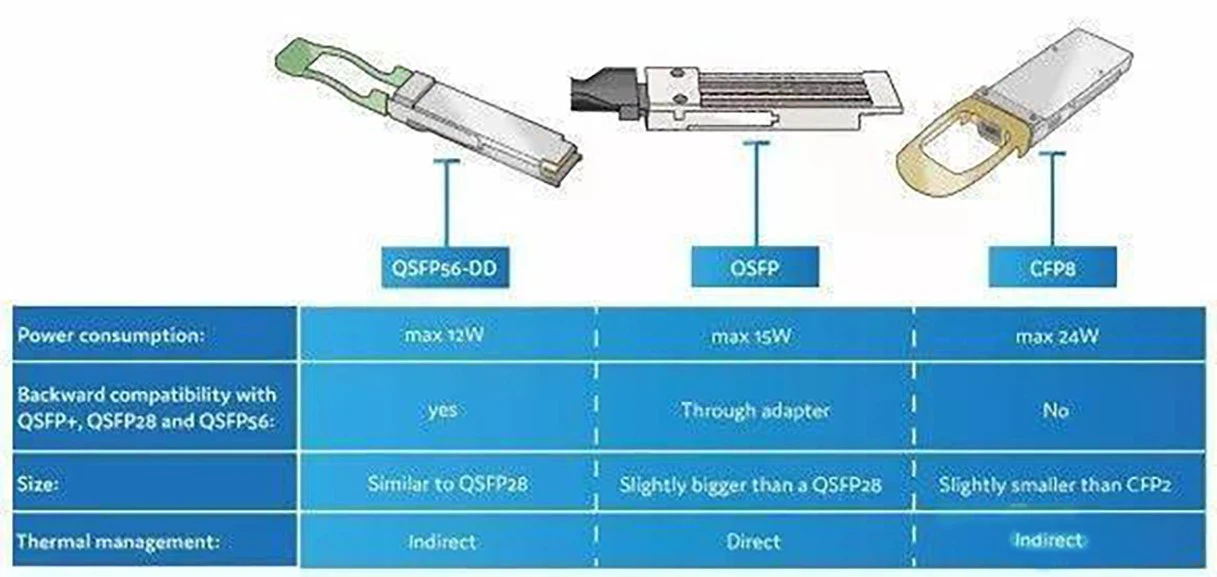

Comparativement, le boîtier QSFP-DD est plus petit (similaire au boîtier QSFP28 du module de liaison optique 100 G traditionnel), ce qui est plus adapté aux applications de centre de données. Le boîtier OSFP est légèrement plus grand et, comme il peut fournir plus de puissance, il est plus adapté aux applications de télécommunications.
Actuellement, les modules de liaison optique 400G, quels que soient les modes de packaging, sont très chers, loin de répondre aux attentes des utilisateurs. Ils ne peuvent donc pas être rapidement popularisés.
Une autre technologie remarquable est la photonique sur silicium, communément appelée photonique sur silicium.
La photonique sur silicium est considérée comme ayant de nombreuses applications et une forte compétitivité à l’ère du 400G, et elle suscite beaucoup d’attention de la part de nombreuses entreprises et instituts de recherche.
6. Concepts clés des modules de liaison optique
Après avoir brièvement évoqué le 400G, poursuivons avec la classification des modules de liaison optique.
Sur la base du packaging, combiné à certains paramètres, il y aura la dénomination des modules de liaison optique.
Prenez le 100G par exemple, nous voyons souvent les types de modules de liaison optique suivants :
Les normes commençant par 100GBASE sont proposées par le groupe de travail IEEE 802.3. PSM4 et CWDM4 proviennent de MSA.
PSM4 (Parallel Single Mode 4 voies, parallèle monomode-mode quatre-canal)
CWDM4 (multiplexeur à répartition en longueur d'onde grossière à 4 voies, multiplexage par répartition en longueur d'onde grossière à quatre - canaux)
Regardons le nom de IEEE 802.3 :
Comme le montre la figure ci-dessus :
Dans le nom 100GBASE-LR4, LR signifie longue portée, c'est-à-dire 10 km, et 4 signifie quatre canaux, c'est-à-dire 4*25G, combinés ensemble pour former un module de liaison optique 100G pouvant transmettre 10 km.
Les règles de dénomination pour -R sont les suivantes :
La raison pour laquelle il existe le 100GBASE de l'IEEE et le PSM4 et le CWDM4 de MSA est que la distance prise en charge par 100GBASE-SR4 était trop courte et ne pouvait pas répondre à tous les besoins d'interconnexion, tandis que le coût du 100GBASE-LR4 était trop élevé. PSM4 et CWDM4 ont fourni de meilleures solutions à moyenne distance-.
En plus de la distance et du nombre de canaux, intéressons-nous à la longueur d'onde centrale.
La longueur d'onde de la lumière détermine directement ses caractéristiques physiques. Actuellement, les longueurs d'onde centrales de la lumière utilisées dans les fibres optiques sont principalement 850 nm, 1 310 nm et 1 550 nm (nm signifie nanomètres).
Parmi eux, 850 nm est principalement utilisé pour le multimode, et 1310 nm et 1550 nm sont principalement utilisés pour le mode unique.
Pour plus de détails sur le mode monomode et le multimode, reportez-vous à notre discussion précédente sur les fibres optiques.
Pour le mode monomode et le multimode, si le module nu n'est pas marqué, il est facile de confondre.
Ainsi, les fabricants les distinguent généralement par la couleur de l’anneau de traction :
Anneau de traction bleu et jaune
Ici, nous mentionnons également WDM CWDM et DWDM, que vous devriez souvent voir.
WDM signifie Wavelength Division Multiplexing. En termes simples, il multiplexe les signaux optiques de différentes longueurs d'onde dans la même fibre optique pour la transmission.
En fait, le multiplexage par répartition en longueur d’onde est une sorte de multiplexage par répartition en fréquence. Longueur d'onde × fréquence=vitesse de la lumière (valeur fixe), donc diviser par longueur d'onde équivaut en fait à diviser par fréquence. Dans la communication optique, les gens sont habitués à nommer par longueur d'onde.
DWDM est un WDM dense et CWDM est un WDM grossier. D'après les noms, vous devez comprendre que l'intervalle de longueur d'onde dans D-WDM est plus petit.
L’avantage du WDM est sa grande capacité et sa transmission sur de longues distances.
À propos, BiDi (BiDirectional) est unidirectionnel, une fibre optique, une transmission et une réception bidirectionnelles. Le principe de fonctionnement est illustré dans la figure ci-dessous.
Il s'agit en fait d'ajouter un filtre. Les longueurs d'onde d'émission et de réception sont différentes, permettant une émission et une réception simultanées.
7. Indicateurs de base des modules de liaison optique
Quatre spécifications clés déterminent si un module de liaison optique répond à vos besoins : puissance de sortie, sensibilité du récepteur, taux d'extinction et puissance de saturation.
Les indicateurs de base des modules de liaison optique sont principalement les suivants :
Puissance optique de sortie
La puissance optique de sortie fait référence à la puissance optique de sortie de la source lumineuse à l'extrémité d'envoi du module de liaison optique. Cela peut être compris comme l’intensité de la lumière, avec des unités de W ou mW ou dBm. Parmi eux, W ou mW sont des unités linéaires et dBm sont des unités logarithmiques. En communication, nous utilisons généralement le dBm pour représenter la puissance optique.
Une réduction de 3 dB de la puissance optique signifie qu'elle est divisée par deux, et 0 dBm correspond à 1 mW.
Sensibilité de réception maximale
La sensibilité de réception fait référence à la puissance optique minimale reçue du module de liaison optique sous un certain taux et taux d'erreur, avec des unités de dBm.
Généralement, plus le débit est élevé, plus la sensibilité de réception est mauvaise, c'est-à-dire plus la puissance optique minimale reçue est élevée et plus les exigences pour les dispositifs d'extrémité de réception du module de liaison optique sont élevées.
Taux d'extinction
Le taux d'extinction est l'un des paramètres importants utilisés pour mesurer la qualité d'un module de liaison optique.
Il fait référence au rapport minimum entre la puissance optique moyenne du signal dans des conditions de modulation complète et la puissance optique moyenne du signal spatial, indiquant la capacité de distinguer les signaux 0 et 1. Deux facteurs affectant le taux d'extinction dans les modules de liaison optique sont le courant de polarisation (bias) et le courant de modulation (Mod), qui peuvent être considérés comme ER=Bias/Mod.
La valeur du taux d'extinction n'est pas nécessairement plus élevée, mieux c'est ; un module de liaison optique avec un taux d'extinction conforme à la norme 802.3 est bon.
pouvoir de saturation
Également connue sous le nom de puissance optique de saturation, elle fait référence à la puissance optique d'entrée maximale sous un certain taux de transmission tout en maintenant un certain taux d'erreur (10-10-10-12), avec des unités de dBm.
Il est à noter que le photodétecteur présentera un phénomène de saturation sous forte irradiation lumineuse. Lorsque ce phénomène se produit, le détecteur a besoin d'un certain temps pour récupérer, pendant lequel la sensibilité de réception diminue, et le signal reçu peut être mal évalué, provoquant un phénomène d'erreur, et il est également très facile d'endommager le détecteur d'extrémité de réception. Il faut donc éviter de dépasser sa puissance optique de saturation lors de son utilisation.
8. Chaîne industrielle des modules de liaison optique
Enfin, parlons brièvement de la chaîne industrielle des modules de liaison optique.
Actuellement, le marché des modules de liaison optique est très en vogue, principalement à cause de la 5G etcentres de données, comme mentionné précédemment.
Les deux aspects les plus coûteux de la construction du réseau 5G sont les stations de base et le réseau de transport optique. Dans le réseau de transport optique, la teneur en eau des fibres optiques n'est pas grande, mais les modules de liaison optique sont assez gênants.
Au cœur des modules de liaison optique, le composant le plus coûteux est la puce. Les puces du laser et du photodétecteur représentent plus de la moitié du coût.
En ce qui concerne les puces, la situation actuelle est la suivante : les fabricants étrangers ont un avantage dans les puces haut de gamme-, tandis que les fabricants nationaux ont un avantage dans les puces de milieu-à-bas de gamme-. Cependant, les fabricants nationaux font continuellement des percées sur le marché haut de gamme. La marge bénéficiaire des puces haut de gamme-est supérieure à celle des puces bas de gamme-, ce qui est évident.
Au total, il existe plus de 1 000 entreprises de communications optiques en Chine, mais les marges bénéficiaires sont toutes très faibles. Par ailleurs, dans la structure de la chaîne industrielle, face aux équipementiers (Huawei, ZTE), les entreprises de communications optiques sont également relativement « modestes » et n'ont aucun pouvoir de négociation.
La concurrence dans le secteur est féroce et les nouveaux produits, -les produits haut de gamme, génèrent plus de bénéfices, mais avec le temps, les bénéfices diminueront.
Quoi qu'il en soit, c'est à peu près comme ça.
9. Comment choisir le bon module de liaison optique : un guide d'achat complet
Choisir le bon module de liaison optique peut sembler difficile : - il existe des dizaines de facteurs de forme, de longueurs d'onde, de classes de portée et de variantes de fournisseurs sur le marché. Mais la décision se résume àsix facteurs pratiques. Parcourez cette liste de contrôle avant de passer une commande et vous éviterez les erreurs les plus courantes (et les plus coûteuses) commises par les ingénieurs réseau.
9.1 Adaptez la vitesse aux besoins actuels et futurs en bande passante
Commencez par identifier le débit de données requis. Les niveaux courants sont1G → 10G → 25G → 40G → 100G → 400G. Une bonne règle de base : choisissez un module qui gère confortablement votre trafic de pointe d'aujourd'hui, avec environ30 à 50 % de margepour les 2 à 3 prochaines années de croissance.
Ne pas trop-préciser. Un module 400 G QSFP-DD peut coûter 10 fois plus qu'un 100 G QSFP28, et si votre commutateur ou votre carte réseau de serveur ne peut pas exploiter cette bande passante, vous payez pour une capacité que vous n'utiliserez jamais. Pour la plupart des déploiements de couches d'accès-d'entreprise,SFP+ (10G)ouSFP28 (25G)reste le sweet spot en 2026.
9.2 Déterminer la distance de transmission
La distance de transmission détermine à la fois le type de fibre et la longueur d'onde dont vous avez besoin :
- Moins de 500 m- Utiliserfibre multimode (OM3/OM4/OM5)avec850 nmmodules (par exemple, SFP-SR, QSFP-SR4). Ce sont l’option la moins chère.
- Jusqu'à 10 km- Utiliserfibre monomode-avec1310 nmmodules (par exemple, SFP-LR, QSFP-LR4). Idéal pour les réseaux de campus et de métro.
- Jusqu'à 40 à 80 km- Utiliserfibre monomode-avec1550 nmmodules (par exemple, SFP-ER, SFP-ZR). Requis pour les liaisons-de télécommunications longue distance et entre-centres de données-.
- Jusqu'à 10 km- Utiliserfibre monomode-avec1310 nmmodules (par exemple, SFP-LR, QSFP-LR4). Idéal pour les réseaux de campus et de métro.
- Jusqu'à 40 à 80 km- Utiliserfibre monomode-avec1550 nmmodules (par exemple, SFP-ER, SFP-ZR). Requis pour les liaisons-de télécommunications longue distance et entre-centres de données-.
Vérifiez également votrebilan de puissance optique- la différence entre la puissance d'émission minimale du module et la sensibilité de son récepteur, moins la perte totale de la fibre (généralement 0,35 dB/km pour le mode simple-, 3,0 dB/km pour le multimode). Si le calcul ne fonctionne pas, le lien ne fonctionnera pas non plus.
9.3 Vérifier la compatibilité du fournisseur
Tous les modules ne fonctionnent pas sur tous les commutateurs. Principaux fournisseurs -Cisco, Huawei, Juniper, Arista, HPE, Dell- utilise le codage du micrologiciel propriétaire pour identifier les modules "autorisés". Possibilités :
- Modules OEM- compatibilité garantie, mais généralement 3 à 5 fois plus chère.
- Modules tiers compatibles-Modules compatibles - MSA- codés pour correspondre à votre fournisseur de commutateur spécifique. Typiquement60 à 80 % moins cheret utilisé en production par les centres de données hyperscale du monde entier.
- Modules tiers compatibles-Modules compatibles - MSA- codés pour correspondre à votre fournisseur de commutateur spécifique. Typiquement60 à 80 % moins cheret utilisé en production par les centres de données hyperscale du monde entier.
Quelle que soit la voie que vous choisissez, vérifiez toujours que le codage du module correspond au modèle de votre commutateur et à la version du micrologiciel avant de commander en gros.
9.4 Choisissez le bon type de connecteur
Les modules de liaison optique utilisent différents connecteurs fibre en fonction du facteur de forme et du nombre de canaux :
- LC recto-verso- le connecteur le plus courant, utilisé sur les modules SFP, SFP+, SFP28 et -QSFP-LR4 monocanal.
- MPO/MTPConnecteur ruban - 12- ou 24-fibres, utilisé sur des modules parallèles tels que QSFP-SR4, QSFP28-SR4 et QSFP-DD-SR8.
- CS- connecteur plus ancien et plus grand, que l'on trouve encore dans certains déploiements de télécommunications et hérités.
- MPO/MTPConnecteur ruban - 12- ou 24-fibres, utilisé sur des modules parallèles tels que QSFP-SR4, QSFP28-SR4 et QSFP-DD-SR8.
- CS- connecteur plus ancien et plus grand, que l'on trouve encore dans certains déploiements de télécommunications et hérités.
Assurez-vous que le type de connecteur sur le module correspond à vos panneaux de brassage et cassettes de fibre existants. - les connecteurs incompatibles nécessitent des adaptateurs ou un nouveau câblage.
9.5 Confirmer les exigences environnementales et opérationnelles
Les modules commerciaux standard fonctionnent de manière fiable entre0 degré et 70 degrés. Si vous effectuez un déploiement dans des armoires extérieures, des installations industrielles ou des placards non conditionnés, recherchezModules de qualité-industrielle (I-Temp)évalué pour−40 degrés à +85 degrés. Vérifiez également :
- Consommation d'énergie- essentiel pour les racks de centres de données à haute-densité. Les modules QSFP-DD peuvent consommer plus de 12 W chacun ; multipliez par 32 ports par commutateur et la charge thermique s'additionne rapidement.
- Prise en charge DDM/DOM- La surveillance de diagnostic numérique vous permet de lire-en temps réel la température, la tension, la puissance TX/RX et le courant de polarisation pour un dépannage proactif. Non-négociable pour les réseaux de production.
- Prise en charge DDM/DOM- La surveillance de diagnostic numérique vous permet de lire-en temps réel la température, la tension, la puissance TX/RX et le courant de polarisation pour un dépannage proactif. Non-négociable pour les réseaux de production.
9.6 Équilibrer le budget par rapport au coût total de possession
Le prix des autocollants ne fait pas tout. Un module bon marché qui tombe en panne au bout de six mois coûte bien plus cher qu'un module de qualité en termes de main d'œuvre, de temps d'arrêt et de frais de remplacement. Rechercher:
- Garantie fabricant d'au moins3 à 5 ans(les principaux fournisseurs offrent des garanties à vie).
- Assistance technique et service RMA gratuits à vie.
- Rapports de tests par lots et documentation de certification MSA.
- Assistance technique et service RMA gratuits à vie.
- Rapports de tests par lots et documentation de certification MSA.
Références de tarification typiques pour 2025 : SFP 1G (~\\$8-15), SFP+ 10G (~\\$15-80), QSFP28 100G (~\\$50-300), QSFP-DD 400G (~\\$200-800). Les modules compatibles tiers-de fournisseurs réputés offrent régulièrement des performances **OEM-équivalentes à 20 à 40 % du coût** -, principale raison pour laquelle les hyperscalers achètent rarement des optiques de marque.
9.7 Cadre de décision rapide
Vous n'êtes toujours pas sûr ? Répondez à ces trois questions dans l'ordre
(1) Quelle vitesse mon port de commutateur prend-il en charge ?
(2) Quelle distance le signal doit-il parcourir ?
(3) Quel type de fibre et de connecteur est déjà installé ? Les réponses réduiront vos options à seulement deux ou trois modules appropriés - à partir de là, choisissez celui qui correspond à votre budget et aux exigences de compatibilité du fournisseur.
