Fibre monomode ou fibre multimode : de laquelle avez-vous besoin ?



Introduction



Commençons par la « épine dorsale de transmission » la plus fondamentale et la plus fondamentale des communications optiques -fibre optique - et concentrons-nous sur les différences entre la fibre monomode et la fibre multimode, ces deux "frères". De nombreux nouveaux arrivants confondent ces deux éléments, et lorsqu'il est temps de choisir, ils s'interrogent sur le choix : lequel est le bon pour les centres de données ? Lequel pour le transport-long-courrier ? Comment équilibrer les coûts et les performances ? Ne vous inquiétez pas - après avoir lu cet article, vous n'aurez aucun mal à résoudre ces questions.

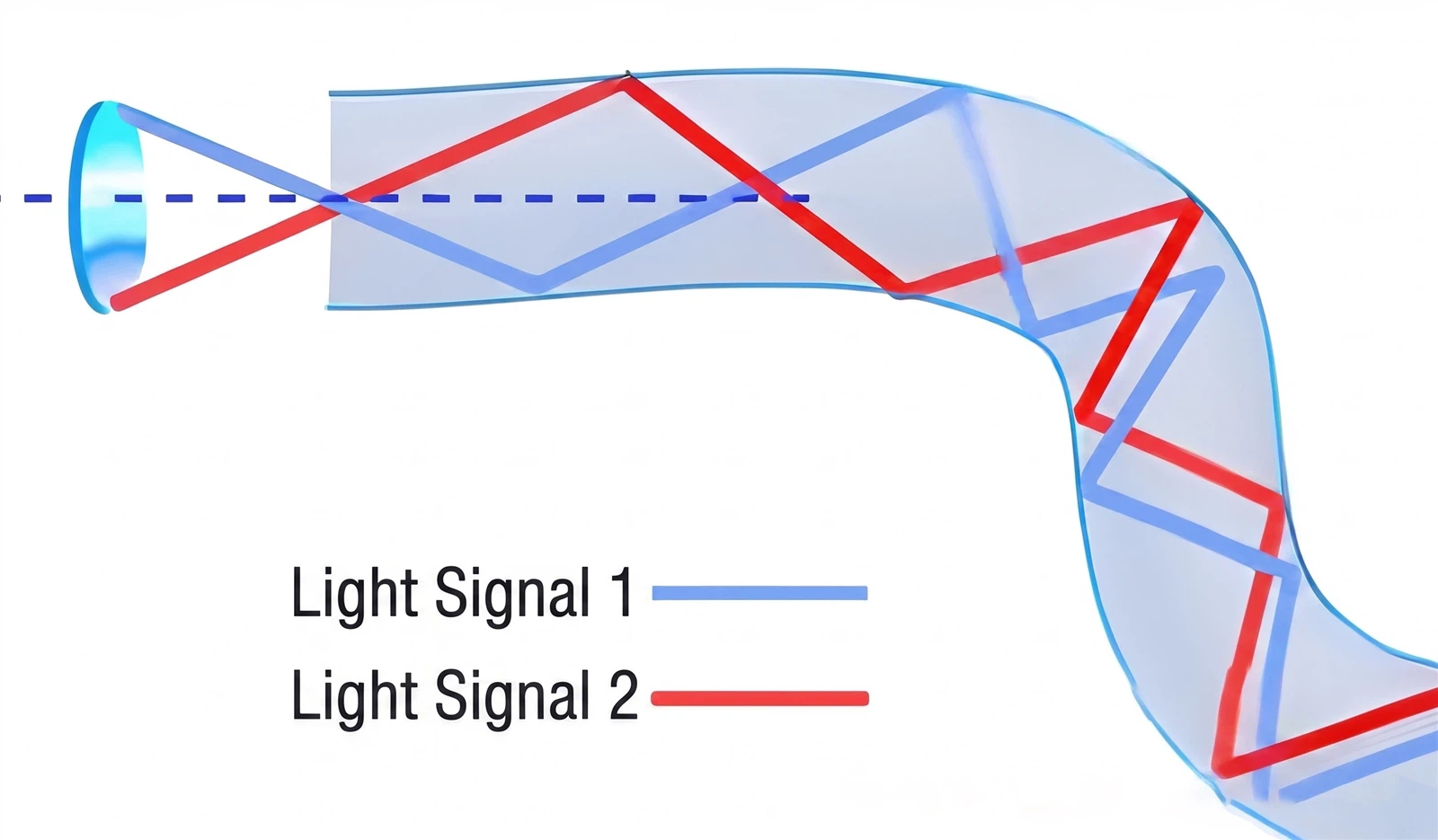

Avant d'aborder les différences entre la fibre monomode et la fibre multimode, voyons rapidement comment la fibre optique transmet les signaux. Pas besoin de complexité-rappelez-vous simplement un point essentiel : la fibre optique transmet les signaux viaréflexion interne totalede lumière. Tout comme la lumière qui se reflète dans un miroir, le cœur et la gaine de la fibre ont des caractéristiques différentes.indices de réfraction. Le signal optique « rebondit » à l’intérieur du noyau mais ne s’échappe jamais, lui permettant de se propager continuellement vers l’avant. Je pense que vous avez tous compris l'idée : la réflexion et la réfraction sont les deux principes de base de la transmission optique, la réflexion étant le principal mode de transmission de la lumière.

Certains pourraient se demander : pourquoi ne pas utiliser des fils électriques ? Vous pouvez consulter nos séries précédentes sur le câblage Ethernet, également appelé câblage en cuivre. Avec les conducteurs métalliques, il y a une résistance, donc la distance de transmission est courte ; De plus, il y a trop d'interférences, ce qui empêche la transmission sur toute la-bande passante. Et si vous ajoutez un blindage, vous avez besoin de plusieurs couches, ce qui augmente considérablement les coûts.



En parlant de fibre optique, les problèmes liés au câblage en cuivre constituent précisément les deux principaux avantages de la fibre : premièrement, une -capacité anti-interférence exceptionnelle-qu'il s'agisse d'interférences électromagnétiques dans un environnement industriel ou d'éclairs en extérieur, cela ne l'affecte pas. Deuxièmement, une bande passante énorme et des vitesses ultra-rapides. Aujourd'hui, les transmissions à vitesse 100G, 400G et même supérieure- dépendent presque entièrement de la fibre. Le cuivre, c'est comme conduire sur une route de campagne-lent et sujet aux embouteillages ; la fibre est comme une voiture de sport sur l'autoroute-rapide et fluide.

La différence fondamentale réside dans les noms : le « mode unique » permet à un seul mode de signal optique de se propager, tandis que le « multimode » permet à plusieurs modes de se propager en même temps. Mais derrière cette simple déclaration se cache une série de différences en termes de spécifications et de performances. Décomposons-le en quatre points clés-en gardant cela réel et en utilisant les spécifications techniques.



Les deux modes ont des diamètres de noyau différents-le mode unique est "aussi fin qu'un cheveu", tandis que le mode multimode est "épais mais raffiné".
Premièrement, la fibre monomode a un noyau extrêmement fin, de seulement 8 à 10 microns de diamètre-environ un-dixième de l'épaisseur d'un cheveu humain. La fibre monomode la plus courante possède un noyau de 9 microns. La fibre multimode, en revanche, a un noyau beaucoup plus épais, généralement de 50 microns ou 62,5 microns.

Revenons à notre analogie avec l'autoroute : le mode unique est une « voie unique » qui permet à un seul faisceau de lumière de circuler le long d'un chemin fixe ; le multimode est une « autoroute à plusieurs -voies » qui permet à plusieurs faisceaux de parcourir différents chemins en même temps.

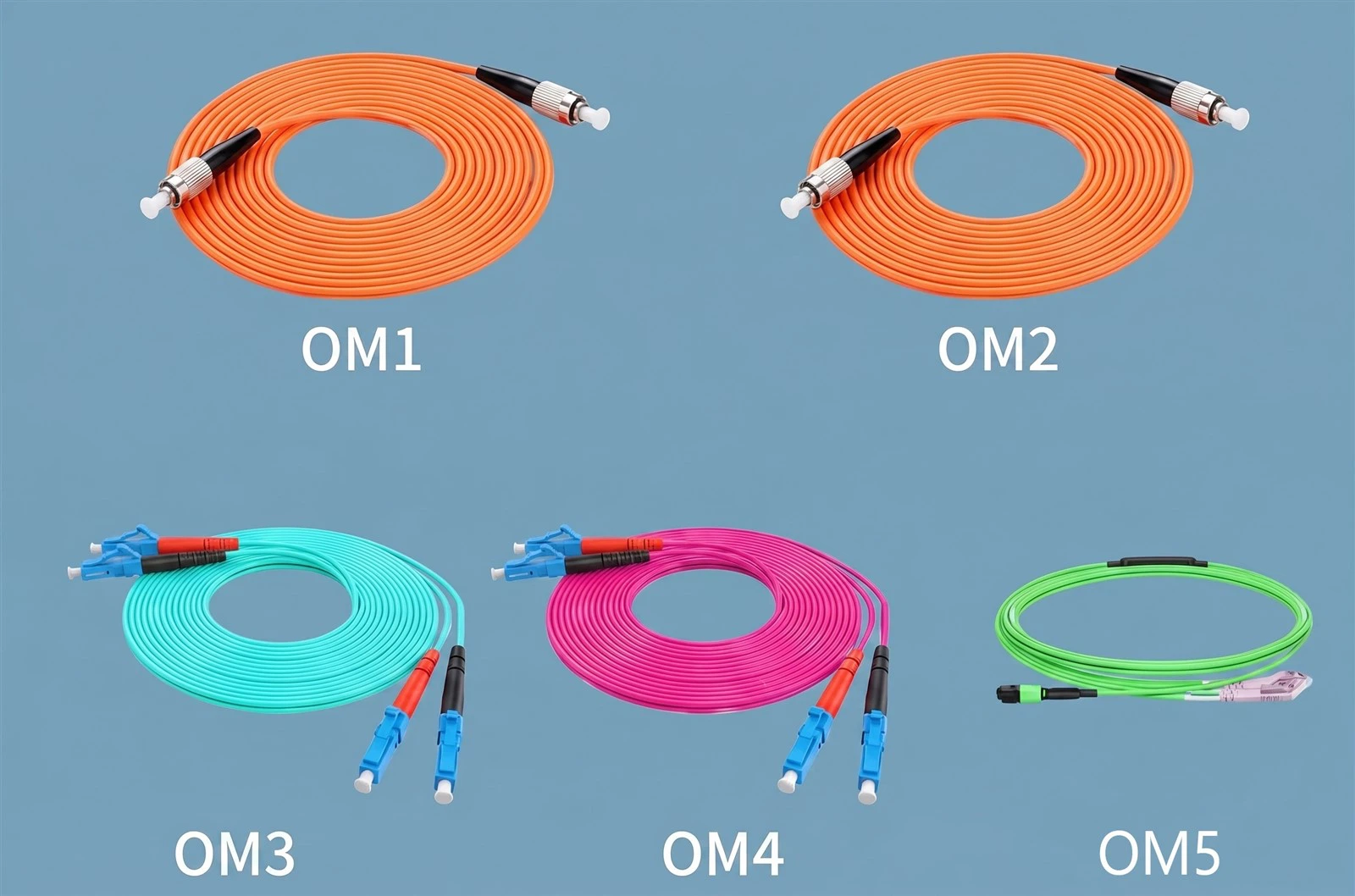

Voici un conseil pratique : lorsque vous choisissez une fibre, vous pouvez rapidement les distinguer par couleur : la fibre monomode a une gaine extérieure jaune et une gaine de connecteur bleue. La fibre multimode est livrée avec une gaine extérieure orange (commune pour OM1, OM2), vert clair (commune pour OM3), violette ou rose (commune pour OM4) ou verte (commune pour OM5) ; les bottes du connecteur sont pour la plupart bleues ou noires. La prochaine fois que vous vous rendrez dans un centre de données, ne vous embêtez pas à mesurer le cœur-vous ne pourriez probablement pas le faire de toute façon. Il suffit de jeter un coup d'œil à la couleur et vous le saurez. Pratique, non ?

Outre le diamètre du noyau et la couleur de la gaine, il existe une autre différence qui mérite d'être étudiée : la source de lumière et le coût. En termes simples, le mode unique est précisément efficace mais coûteux, tandis que le multimode est-économique et pratique.

Étant donné que les diamètres des noyaux diffèrent, les sources lumineuses utilisées avec eux diffèrent également. Le noyau du mode unique est si fin qu'il nécessite un laser de haute-précision (comme un laser DFB) pour injecter le signal optique avec précision. Le noyau plus épais du multimode peut utiliser des sources lumineuses moins chères comme-diodes électroluminescentes (LED)oulasers à émission verticale-de surface de cavité-(VCSEL). Cela entraîne directement une différence de coût : la fibre monomode en elle-même n'est pas si chère, mais les équipements associés-lasers,modules optiques-c'est cher. L'équipement de support multimode coûte beaucoup moins cher, environ 60 à 70 % d'un système monomode. C'est pourquoi de nombreuses applications à courte-distance privilégient le multimode - pour économiser de l'argent.

Un exemple concret : unMode unique 10 Gbit/sémetteur-récepteur optiquesystème(émetteur-récepteur et fibre) coûte environ 9 000 yuans. Un système multimode-à vitesse équivalente ne coûte qu'environ 6 000 yuans. La différence de prix est assez marquée.

La principale différence de performances entre la fibre monomode et la fibre multimode, intuitivement parlant, réside dans la distance de transmission et la bande passante. Passons directement aux données pour clarifier les choses.



La fibre monomode est comme un système de communication-haut débit à voie unique-dans lequel le signal optique suit un chemin fixe, il n'y a donc pas dedispersion modale(où différents chemins font arriver les signaux à des moments différents, conduisant à une distorsion). C'est pourquoi il peut atteindre des distances bien plus grandes : un module optique monomode fonctionnant à 1310 nm peut transmettre 40 km, et à 1550 nm il peut parcourir jusqu'à 120 km sans répéteur. La bande passante est également énorme-théoriquement dans la plage térahertz-prenant en charge la transmission WDM 40G, 100G et même 400G.





La fibre multimode, en revanche, ressemble davantage à une autoroute à plusieurs voies et souffre sensiblement de la dispersion modale, ce qui limite sa portée. À 1 Gbit/s, la portée maximale est de 550 mètres ; à 10 Gbit/s, une fibre multimode ordinaire ne peut gérer que 33 mètres. Même la fibre multimode OM4 haute-performance atteint 550 mètres, et sa bande passante est relativement limitée, restant dans la gamme des gigahertz. En termes simples, la fibre multimode est votre sprinter sur les courtes-distances, tandis que la fibre monomode est la championne de l'endurance sur les longues-distances.





Une fois que vous avez compris ces différences de performances, les scénarios d’application s’arrangent pratiquement d’eux-mêmes. En un mot : optez pour le multimode pour les configurations à courte-distance et sensibles au coût- ; optez pour le mode unique pour les besoins longue-distance et haute-vitesse.



Le territoire privilégié de la fibre monomode est le transport longue-haute-capacité-pensez aux liaisons longue distance-des opérateurs de télécommunications, aux liaisons fédérées métropolitaines, aux liaisons 5G et aux interconnexions des centres de données où les distances dépassent généralement 550 mètres. Par exemple, l'anneau extranet gouvernemental d'une grande ville a été construit sur une fibre monomode, s'étendant sur 200 km et utilisant le WDM pour fournir 48 canaux × 100 Gbit/s, assurant ainsi la fluidité du trafic de données de la ville même pendant les heures de pointe.

La fibre multimode, en revanche, brille dans les environnements à courte portée : connexions entre-racks à l'intérieur des centres de données (inférieurs ou égaux à 300 m), réseaux locaux d'entreprise, réseaux de campus et câblage des bâtiments. Le centre de données d'une société Internet a utilisé une fibre multimode avec des câbles optiques actifs pour atteindre une connectivité non bloquante de 400 Gbit/s-entre les racks, atteignant ainsi l'objectif de haut débit-tout en maîtrisant les coûts. Les applications à courte-portée et à faible-latence telles que l'imagerie médicale et la vidéosurveillance-haute définition bénéficient également du délai de la milliseconde-de la fibre multimode.

De nombreuses personnes tombent dans le piège d'un-état d'esprit axé uniquement sur le coût- : soit ils optent pour le multimode parce que cela semble moins cher, soit pour le mode unique pour les performances, et finissent par manquer les exigences ou gaspiller de l'argent. Voici 4 facteurs clés à garder à l’esprit. Suivez-les et vous ne pouvez pas vous tromper :



Distance de transmission :Au-delà de 550 mètres, foncez tout droit en mode mono, cela ne fait aucun doute. Dans un rayon de 550 mètres, le multimode peut être envisagé.

Exigences de bande passante :Pour les débits supérieurs à 40G, privilégiez le mode unique plus la détection cohérente. Pour les débits inférieurs à 40G sur de courtes distances, le multimode convient.

Environnement de câblage :Si vous travaillez avec un conduit existant, assurez-vous de vérifier le rayon de courbure de la fibre. Courbure-fibre monomode insensible (UIT-T G.657) est mieux adapté aux courses verticales intérieures.

Coût du cycle de vie :Ne vous contentez pas de considérer le facteur dépense initiale-dans les coûts de mise à niveau sur un horizon de 10 ans. Le mode unique offre une meilleure évolutivité pour les futures mises à niveau de vitesse.

Encore un écueil à surveiller : si jamais vous avez besoin de connecter des fibres monomodes et multimodes, utilisez toujours un convertisseur de média bidirectionnel (MMC). Il maintient la perte d'insertion en dessous de 1 dB ; sinon, une grave dégradation du signal détruira la qualité de votre transmission. Un jour, un technicien de maintenance, essayant de garder les choses simples, a utilisé uncordon de brassage monomodedirectement sur une fibre multimode-, ce qui entraîne un décalage constant dans les images de surveillance qu'il a fallu une demi-journée de dépannage pour comprendre. N'entrez pas dans ce même trou !



Permettez-moi de conclure avec quelques points clés : la fibre monomode et la fibre multimode ne déterminent pas laquelle est la meilleure ;-elles ont chacune leur propre travail à faire. Le mode unique domine la transmission de base et longue distance-avec son avantage « longue portée, haute vitesse », tandis que le multimode domine le centre de données et le réseau local d'entreprise avec « un faible coût et une courte portée ». N'oubliez pas les trois règles : identifiez le type par couleur, choisissez le mode par distance et calculez le coût en fonction de vos besoins. Maîtrisez-les et la sélection des fibres devient un jeu d’enfant.
