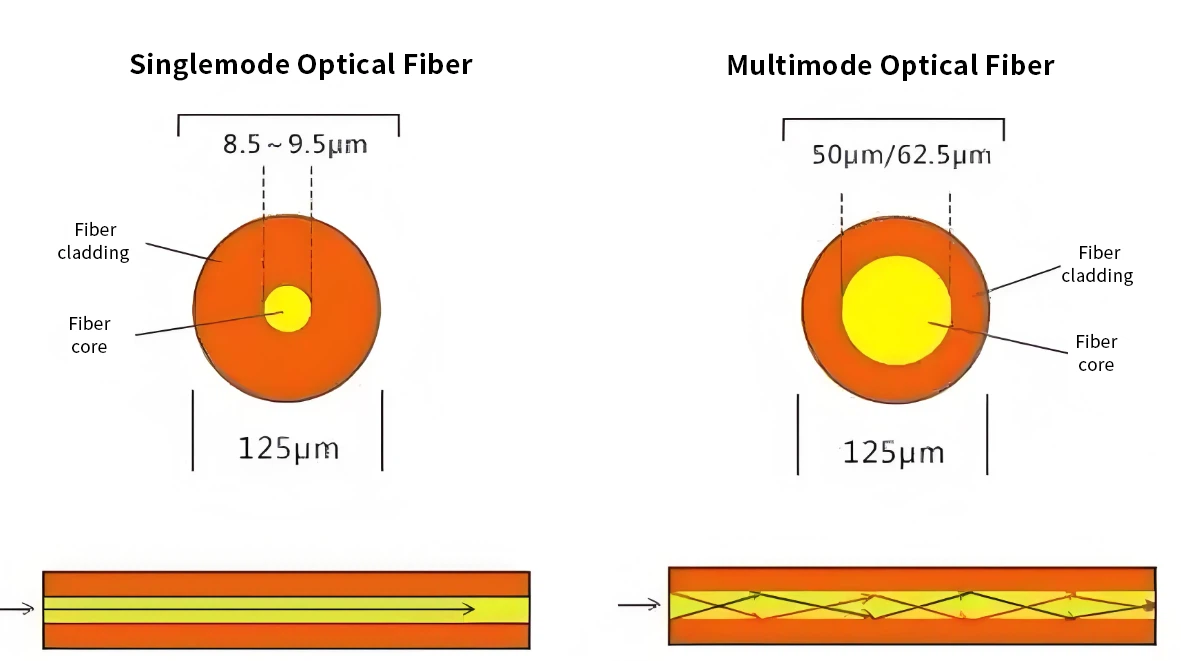

Les fibres optiques sont principalement divisées en deux catégories :fibre optique monomodeetfibre optique multimode. Bien que les deux transmettent des signaux optiques, ils présentent de nombreuses différences évidentes. Voici une répartition détaillée defibre optique monomode ou multimodecomparer.
I. Définitions et principes fondamentaux deFibre optique monomode et multimode

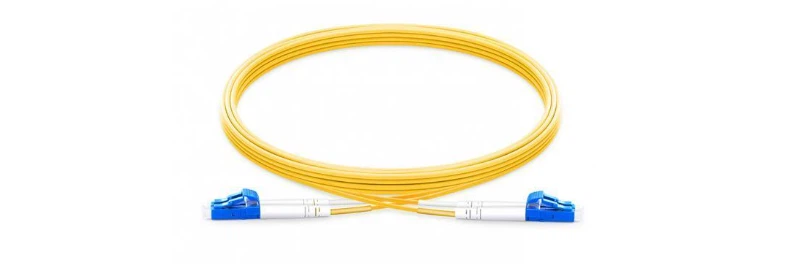

Fibre optique monomode (SMF) :
Lorsque les dimensions géométriques d'une fibre (principalement le diamètre du noyau) deviennent comparables à la longueur d'onde optique-avec d₁ dans la plage de 5 à 10 µm-, cela limite la propagation au seul mode fondamental (HE₁₁), tous les modes d'ordre supérieur-étant supprimés. Ces fibres sont désignées monomode-. En éliminant complètement la dispersion modale, les fibres monomodes-atteignent des bandes passantes extrêmement larges, ce qui les rend idéales pour les systèmes de communication optique-de grande capacité. Grâce aux calculs d'optimisation des paramètres, la réalisation d'une transmission monomode-exige des conditions paramétriques spécifiques : pour une fibre avec NA=0.12 fonctionnant à λ supérieur ou égal à 1,3 µm, le rayon du noyau ne doit pas dépasser 4,2 µm (c'est-à-dire un diamètre du noyau d₁ inférieur ou égal à 8,4 µm). Le diamètre de coeur exceptionnellement petit des fibres monomodes-impose des exigences de fabrication beaucoup plus strictes.

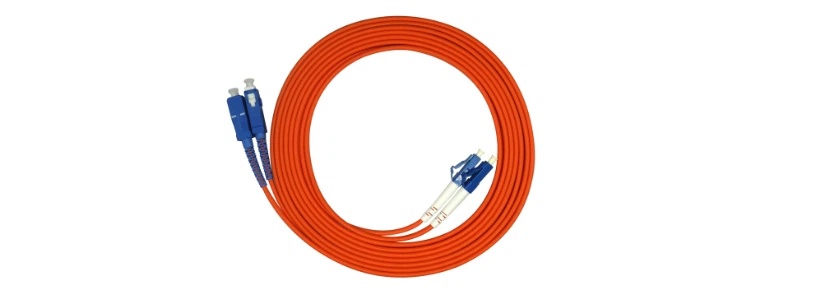

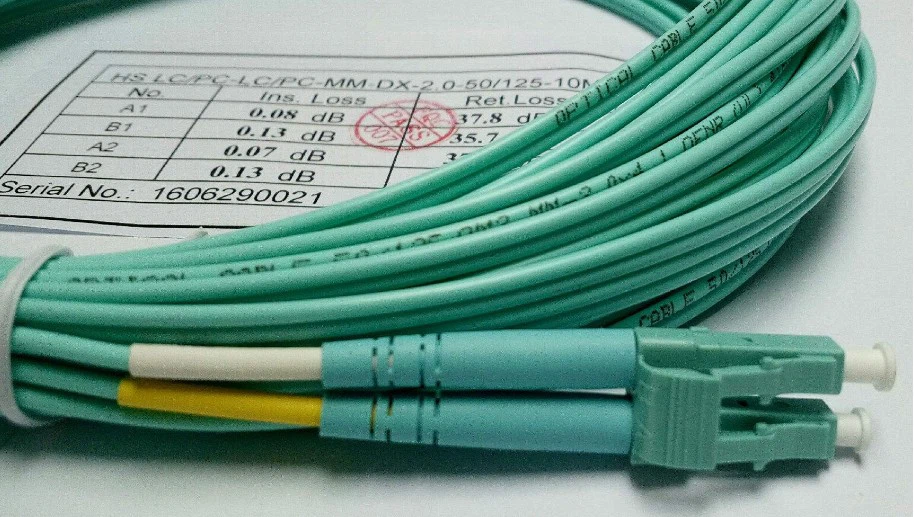

Fibre optique multimode (MMF) :
Ce type permet plusieurs modes de transmission à la fois. En raison des multiples chemins de transmission, sa bande passante est relativement plus étroite, mais fonctionne mieux pour le transfert de données à courte-distance et à haute-capacité.
Lorsque les dimensions géométriques d'unfibre optique(principalement le diamètre du cœur d₁) sont bien supérieurs à la longueur d'onde optique (~ 1 µm), la fibre prend en charge de nombreux modes de propagation (allant de dizaines à centaines). Différents modes ont des vitesses et des phases distinctes, provoquant un retard du signal et un élargissement des impulsions sur une transmission longue -distance. Ce phénomène, appelé dispersion modale (la propagation des impulsions lumineuses en raison de vitesses de mode différentes), réduit la bande passante effective des fibres multi-modes et limite leur capacité de transmission. Par conséquent, les fibres multi-modes ne conviennent qu'aux communications par fibre optique à capacité limitée-. La plupart des fibres multi-modes présentent un profil d'indice de réfraction parabolique (indice gradué-), avec des diamètres de cœur généralement autour de 50 µm.
II.Fibre optique monomode ou multimode :Quelles sont les différences
(1) Modes de transmission
La fibre monomode-supporte un seul mode-de lumière se déplaçant directement le long de l'axe. La fibre multi-mode transporte plusieurs modes, avec des faisceaux lumineux de longueurs d'onde/phases variables empruntant différents chemins : certains se déplacent le long de l'axe central tandis que d'autres se réfléchissent de manière répétée au niveau de l'interface de gaine centrale-. Cette différence fondamentale impacte directement leurs performances.
(2) Bande passante et distance
Le mode de transmission unique de la fibre monomode-offre une bande passante extrême, prenant en charge des débits de plus de 100 Gbit/s avec une faible-perte de transmission sur des dizaines, voire des centaines de kilomètres-, ce qui la rend parfaite pour les-réseaux longue distance entre les villes.
La fibre multi-mode présente une dispersion plus élevée en raison de ses modes multiples, ce qui réduit la bande passante. Les performances varient selon le niveau : OM3 gère 10 Gbit/s jusqu'à ~300 m à 850 nm ; OM4 fonctionne légèrement mieux mais ne peut pas correspondre à la bande passante totale du mode unique. Limité à moins de 2 km par dispersion modale, il est couramment utilisé dans les bâtiments ou les réseaux de campus.
(3) Sources lumineuses et détection
La fibre monomode-utilise généralement des longueurs d'onde laser de 1 310 nm ou 1 550 nm-avec une perte minimale qui maximise les capacités de distance. Étant donné que les fibres monomodes-ont besoin de signaux très précis, elles nécessitent des récepteurs de haute-précision.
La fibre multi-mode utilise généralement des-LED 850 nm rentables-qui conviennent parfaitement aux caractéristiques de transmission des fibres multi-modes dans les communications à courte-portée et à vitesse inférieure-. La détection des fibres multi-modes est plus simple et nécessite un équipement moins précis que la fibre monomode-.
(4) Structure et performances
Les fibres monomodes-présentent un diamètre de cœur plus petit, généralement inférieur à 10 μm, avec des mesures standard de 8-10 μm pour le cœur et de 125 μm pour la gaine. Leur distribution d'indice de réfraction est uniforme. Ces fibres présentent des coefficients d'atténuation plus faibles et une perte de transmission réduite, permettant aux signaux de maintenir une plus grande intégrité et stabilité pendant la transmission. Les fibres multimodes ont des diamètres de cœur plus grands allant de dizaines à centaines de micromètres, avec des tailles courantes de 50 μm ou 62,5 μm et le même diamètre de gaine de 125 μm. Leurs coefficients d'atténuation plus élevés et leur perte de transmission accrue rendent les signaux sujets aux interférences et à la dégradation du signal pendant la transmission.
(5) Coût
La fabrication de fibres monomodes-exige des équipements et des techniques de production plus sophistiqués. De plus, leurs composants optoélectroniques exigent une plus grande précision pour le traitement du signal optique, ce qui rend les fibres et les équipements associés plus coûteux. À l'inverse, les fibres multi-modes impliquent des processus de fabrication plus simples avec des exigences techniques moins strictes pourémetteurs-récepteurs optiques, ce qui entraîne une baisse des coûts globaux. Pour les communications à courte-distance, les fibres multi-modes offrent des avantages de coût distincts.
(6)Identification de l'apparence

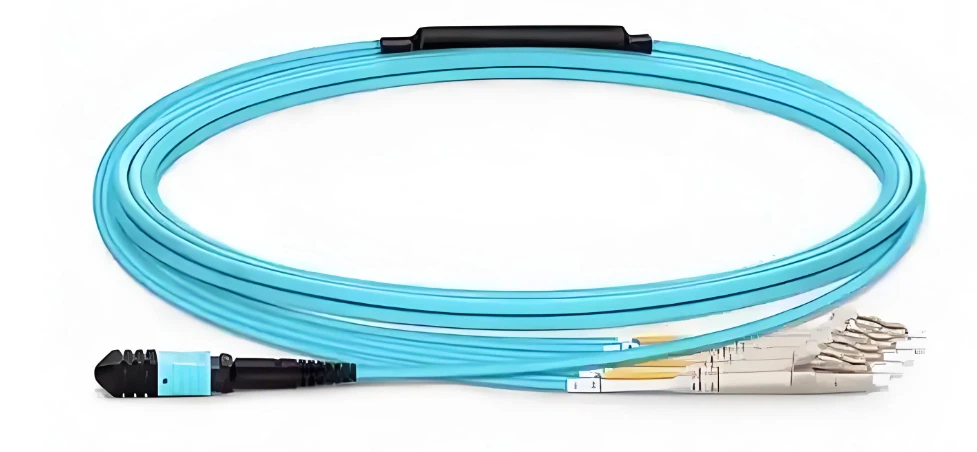

Conformément à la norme TIA-598C (une spécification de l'industrie des télécommunications) pour un usage non-militaire, les fibres monomodes-utilisent généralement des gaines extérieures jaunes tandis que les fibres multi-modes utilisent des gaines orange ou aqua-vertes. Les fabricants peuvent modifier ces couleurs en fonction des caractéristiques du produit-par exemple, certains utilisent le violet pour différencier les produits hautes performances.Fibres OM4d'autres variantes.
Les fibres monomodes-modes et multi-modes diffèrent en termes de modes de transmission, de bande passante, de capacités de distance, d'exigences en matière de source lumineuse, de performances structurelles et de considérations de coût. Les applications pratiques nécessitent une évaluation minutieuse de ces facteurs en fonction des besoins de communication spécifiques lors du choix du type de fibre approprié.
III. Principaux avantages de la technologie des fibres optiques monomodes et multimodes
Fibres optiquesoffrent une bande passante extrêmement large, atteignant théoriquement 30 térabits (Tb).
La distance de transmission sans répéteurs s'étend jusqu'à des dizaines ou des centaines de kilomètres, alors que la portée limitée des fils de cuivre est de quelques centaines de mètres.
Immunité totale aux interférences électromagnétiques et aux rayonnements.
Léger avec des dimensions compactes.
Les transmissions à fibre optique ne transportent aucun courant électrique, garantissant un fonctionnement sûr dans des environnements inflammables ou explosifs.
Large tolérance de température de fonctionnement.
Durabilité exceptionnelle à long terme-.
IV. Directives de sélection des câbles optiques : fibre optique monomode ou multimode

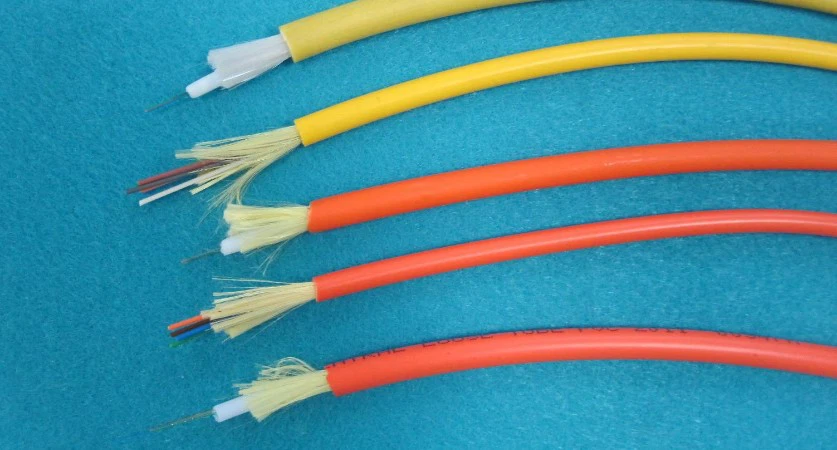

Lors de la mise en œuvre de systèmes à fibre optique, la sélection des câbles nécessite de prendre en compte le nombre de fibres, le type de fibre et l'environnement de déploiement-qui déterminent la structure et la gaine optimales du câble :
Applications extérieures :

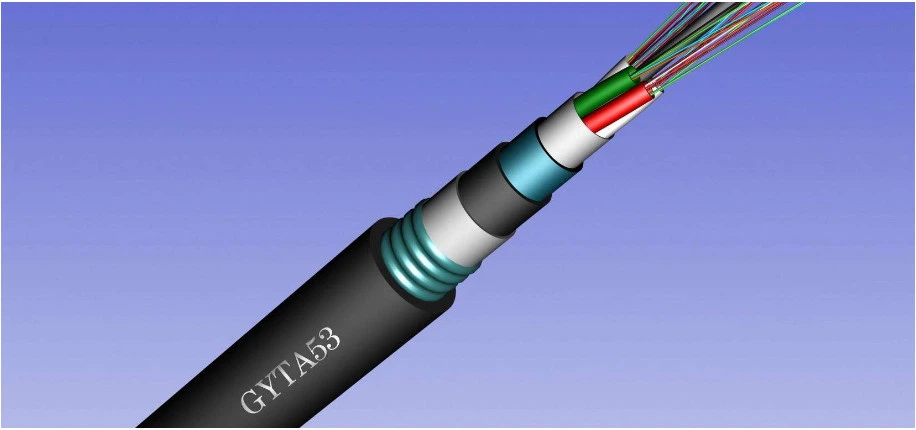

Installations enfouies directement : utilisez des câbles blindés à-tubes-libres.
Déploiements aériens : sélectionnez des câbles à tube libre-avec plusieurs éléments de renforcement et des gaines extérieures en polyéthylène (PE) noir.
Installations intérieures :
Donner la priorité aux-bufferes serréescâbles à fibres optiquesavec des cotes de sécurité appropriées :
Donner la priorité aux-bufferes serréescâbles à fibres optiquesavec des cotes de sécurité appropriées :
Conduits ou espaces ventilés : câbles classés-pour plénum ignifuge-(pouvant produire de la fumée) ou câbles à faible-fumée zéro-halogène (LSZH).
Zones exposées : câbles classés-contremarches ignifuges-(non-toxiques,-sans fumée).
Infrastructures du bâtiment :
Pour les élévations verticales ou les parcours horizontaux : des câbles à tampon serré-de qualité bâtiment standard-, des câbles de distribution ou des câbles de dérivation sont recommandés.
Pour les élévations verticales ou les parcours horizontaux : des câbles à tampon serré-de qualité bâtiment standard-, des câbles de distribution ou des câbles de dérivation sont recommandés.
Protocole de sélection de mode :
Choisissez entre le mode simple-et le mode multi-en fonction des exigences du réseau. - le mode multi-prédomine pour les applications intérieures/courtes-distances, tandis que le mode simple-excelle dans les implémentations extérieures/longues-distances.
Choisissez entre le mode simple-et le mode multi-en fonction des exigences du réseau. - le mode multi-prédomine pour les applications intérieures/courtes-distances, tandis que le mode simple-excelle dans les implémentations extérieures/longues-distances.
Ⅴ Dans les connexions fibre optique, comment choisir entre des connexions « fixes » et « amovibles » pour différentes applications ?
Les connexions à fibre optique amovibles sont mises en œuvre via des connecteurs à fibre optique. Chaque connexion amovible crée un point de séparation clair dans la liaison optique. Lors du choix entre les types de connexion, les connexions fixes offrent un coût inférieur et une perte optique réduite, mais une flexibilité limitée, tandis que les connexions amovibles offrent des avantages opposés. Les conceptions de réseau doivent utiliser stratégiquement les deux types en fonction des exigences globales de liaison pour garantir une flexibilité et une stabilité optimales. L'interface de connexion amovible sert de point critique pour les tests, la maintenance et les modifications. Ces connexions facilitent la localisation des pannes par rapport aux liaisons fixes, simplifiant le remplacement des composants lorsque des pannes surviennent-, améliorant ainsi la maintenabilité du système tout en réduisant les coûts opérationnels.
Ⅵ Concernant les applications-des utilisateurs finaux : à mesure que la fibre optique se rapproche des appareils des-utilisateurs finaux, qu'est-ce qui définit l'importance de "la fibre jusqu'au bureau" et quels facteurs de conception méritent d'être pris en compte ?
Dans le déploiement de sous-systèmes horizontaux, la « fibre jusqu'au bureau » fonctionne aux côtés du câblage en cuivre comme une solution cruciale. La fibre optique offre des avantages distincts : portée de transmission étendue (plus de 100 m/328 pieds sans répéteurs), stabilité du signal, immunité aux interférences électromagnétiques (EMI), capacité de bande passante élevée (1G+) et zéro fuite électromagnétique. Ces caractéristiques rendent la fibre indispensable là où le cuivre fait défaut :
1. Au-delà des distances de transmission de 100 m (328 pieds), le cuivre nécessiterait des amplificateurs de signal ou une infrastructure réseau supplémentaire-augmentant à la fois les coûts et les points de défaillance-, tandis que la fibre optique constitue une solution élégante.
2. Dans les environnements à forte intensité EMI (usines, hôpitaux ou salles d'équipements CVC/électriques), la fibre maintient un fonctionnement stable, non affecté par les interférences.
3. Sans signature électromagnétique, la fibre rend l'interception du signal presque impossible-idéale pour les installations de haute-sécurité (secteurs militaires, R&D, gouvernementaux ou financiers).
4. Pour les applications-à forte consommation de bande passante dépassant 1 Gbit/s, la fibre optique offre des performances supérieures.
À mesure que les réseaux de fibre optique s'étendent des systèmes de base aux postes de travail et aux résidences, de plus en plus d'utilisateurs peu familiers avec la technologie optique interagiront avec ces systèmes. Les concepteurs doivent donc :
-
Anticiper les exigences actuelles et futures des applications
-
Spécifier les systèmes et produits compatibles
-
Privilégier la maintenabilité et la simplicité de gestion
-
S'adapter à divers scénarios d'installation et besoins des utilisateurs
Cette approche holistique garantit des performances système optimales tout au long de son cycle de vie tout en prenant en charge l’évolution des demandes opérationnelles.
5. Les connecteurs de fibre optique peuvent-ils être directement terminés sur une fibre de 250 µm ?
Non. Les câbles à tubes lâches-contiennent des fibres nues d'un diamètre extérieur de 250 µm, qui sont extrêmement petites et fragiles. La fibre ne peut pas être correctement fixée, n'est pas suffisamment résistante pour supporter le poids du connecteur et présente des risques de sécurité importants. Pour terminer directement les connecteurs, la fibre de 250 µm doit d'abord être enveloppée d'une couche tampon étanche d'au moins 900 µm pour fournir une protection et un support mécanique adéquats.
6. Les connecteurs FC peuvent-ils se connecter directement aux connecteurs SC ?
Oui, même si cela nécessite des méthodes de connexion différentes pour ces types de connecteurs. Pour les connecter, utilisez un adaptateur hybride FC/SC qui s'adapte à chaque type de connecteur aux extrémités opposées. Cette méthode nécessite que les deux connecteurs aient des extrémités plates -polies (UPC). Pour les connecteurs à contact physique coudé (APC), une approche alternative doit être utilisée pour éviter tout dommage.
Vous pouvez également utiliser un cordon de brassage hybride comportant différents types de connecteurs à chaque extrémité, ainsi que deux adaptateurs standard. Cette solution permet une connexion via des adaptateurs de panneau de brassage conventionnels tout en maintenant la compatibilité du système, même si elle introduit une paire de connecteurs supplémentaire qui augmente le budget d'atténuation du système.
7. Les connexions fixes de fibres optiques comprennent à la fois l'épissure mécanique et l'épissure par fusion. Quels sont les critères de choix entre ces deux méthodes ?
L'épissage mécanique des fibres (communément appelé « épissure à froid » car il ne nécessite pas de chaleur) est une méthode de connexion permanente pour les fibres monocœurs ou multi-qui utilise des outils simples et une technologie mécanique au lieu d'une épisseuse par fusion. Généralement, lors de la connexion de fibres comportant peu de cœurs sur plusieurs emplacements dispersés, l’épissage mécanique est préférable à l’épissage par fusion.
À l'origine, la technologie d'épissage mécanique était principalement utilisée dans des applications sur le terrain telles que les réparations de lignes d'urgence et les scénarios spéciaux à petite échelle. Avec le récent déploiement à grande échelle de la fibre jusqu'au bureau (FTTD) et de la fibre jusqu'au domicile (FTTH), l'industrie reconnaît désormais l'épissage mécanique comme une méthode de connexion vitale.
Pour les applications FTTD/FTTH avec de nombreux utilisateurs répartis dans des emplacements dispersés, la complexité de la construction, le personnel limité et le nombre insuffisant d'épisseurs par fusion ne peuvent pas respecter les délais d'activation du service lorsque le nombre d'utilisateurs dépasse un certain point. En revanche, l'épissage mécanique-avec son fonctionnement simple, ses exigences de formation minimales et ses faibles coûts d'équipement-constitue la solution la plus rentable-pour le déploiement de masse de fibres.
Cette méthode s'avère particulièrement utile dans les environnements difficiles :-couloirs de grande hauteur, espaces restreints, mauvais éclairage ou emplacements sans sources d'alimentation accessibles. Pour les concepteurs, les installateurs et les équipes de maintenance, l'épissure mécanique offre une solution pratique et efficace à hautes performances-qui rationalise la mise en œuvre du réseau de fibre optique.
8. En quoi les exigences relatives aux fermetures d'épissures de fibre dans les systèmes fibre-vers-la-domicile (FTTH) diffèrent-elles de celles utilisées dans les lignes extérieures des opérateurs de télécommunications ?
Premièrement, les systèmes FTTH nécessitent une allocation d’espace au sein de l’enceinte en fonction d’exigences pratiques :
• Adapté à l'installation et à la terminaison du répartiteur optique
• Logement et protection des cavaliers de fibre connectés aux répartiteurs
• Adapté à l'installation et à la terminaison du répartiteur optique
• Logement et protection des cavaliers de fibre connectés aux répartiteurs
Cette considération de conception existe car les répartiteurs peuvent résider dans diverses installations, notamment les fermetures d'épissures de fibres, les armoires de distribution, les boîtes de câblage ouRépartiteurs optiques (ODF), qui servent de points de terminaison et de distribution de câbles.
Deuxièmement, les déploiements résidentiels installent généralement des fermetures d'épissure de fibre sous terre, exigeant des exigences de performances d'enfouissement plus élevées.
De plus, les projets FTTH doivent prendre en charge de nombreuses connexions par câble à faible nombre de-fibres-.
Spécifications techniques :
• Fibre multi-mode : cœur de 50 à 62,5 μm / diamètre de gaine de 125 μm
• Fibre monomode- : âme de 8,3 μm / diamètre de gaine de 125 μm
• Fibre multi-mode : cœur de 50 à 62,5 μm / diamètre de gaine de 125 μm
• Fibre monomode- : âme de 8,3 μm / diamètre de gaine de 125 μm
Longueurs d'onde de fonctionnement et atténuation :
• Longueur d'onde courte : 0,85 μm (2,5 dB/km)
• Longues longueurs d'onde :
1,31 μm (0,35 dB/km)
1,55 μm (0,20 dB/km - le point d'atténuation le plus bas de la fibre)
• Au-delà de 1,65 μm : l'atténuation augmente
• Longueur d'onde courte : 0,85 μm (2,5 dB/km)
• Longues longueurs d'onde :
1,31 μm (0,35 dB/km)
1,55 μm (0,20 dB/km - le point d'atténuation le plus bas de la fibre)
• Au-delà de 1,65 μm : l'atténuation augmente
Caractéristiques notables :
• L'absorption OH⁻ crée des-pics de perte élevés dans les plages de 0,90 à 1,30 μm et de 1,34 à 1,52 μm, laissant ces longueurs d'onde sous-utilisées.
• Depuis les années 1980, l'industrie a adopté de plus en plus les fibres monomodes-, en donnant initialement la priorité à la longueur d'onde de 1,31 μm.
• L'absorption OH⁻ crée des-pics de perte élevés dans les plages de 0,90 à 1,30 μm et de 1,34 à 1,52 μm, laissant ces longueurs d'onde sous-utilisées.
• Depuis les années 1980, l'industrie a adopté de plus en plus les fibres monomodes-, en donnant initialement la priorité à la longueur d'onde de 1,31 μm.
Fibre multi-mode : dotée d'un noyau central en verre plus épais (50 ou 62,5 μm), cette fibre peut propager plusieurs modes d'éclairage. Cependant, sa dispersion modale importante limite la bande passante pour la transmission du signal numérique, les performances se dégradant avec la distance. Par exemple, une fibre évaluée à 600 Mo/km n'affichera que 300 Mo de bande passante sur 2 km. Par conséquent, la distance de transmission de la fibre multi-mode est généralement limitée à quelques kilomètres seulement.
Fibre monomode- : avec un noyau central ultra-fin (9-10 μm de diamètre), cette fibre ne propage qu'un seul mode de lumière, ce qui entraîne une dispersion modale négligeable, ce qui la rend idéale pour les communications longue distance. Cependant, il reste soumis à la dispersion des matériaux et des guides d’ondes, nécessitant des sources lumineuses à largeur spectrale étroite et à haute stabilité.
Une découverte critique a révélé qu'à la longueur d'onde de 1,31 μm, la dispersion du matériau de la fibre monomode et celle du guide d'onde s'annulent précisément (ayant une amplitude égale mais des signes opposés), ce qui entraîne une dispersion totale nulle. Cette longueur d'onde correspond également à la fenêtre de faible perte-d'une fibre optique, ce qui fait de la région de 1,31 μm la longueur d'onde opérationnelle idéale pour les systèmes à fibre optique modernes.
L'Union internationale des télécommunications ITU-T a normalisé les paramètres de cette fibre monomode conventionnelle de 1,31 μm-dans la recommandation G.652, d'où sa désignation de fibre G.652.
Ⅵ. Quelles sont les différences entre les émetteurs-récepteurs à fibre optique monomode et multimode ?
Prix : le mode multi-offre des avantages en termes de coûts ; Le mode unique-impose des tarifs plus élevés.
Distance : prise en charge du mode multi-<2KM transmission; single-mode achieves ~100KM range.
Longueur d'onde : le mode Multi-fonctionne à 850 / 1 310 nm ; le mode unique-utilise 1310/1550 nm.
Les autres spécifications sont comparables.
Les émetteurs-récepteurs multi-modes prennent en charge plusieurs modes de transmission avec des performances de distance limitées, tandis que les appareils-monomode maintiennent un fonctionnement monomode-pour une portée étendue.
Concernant la prévalence du marché, il est difficile de la déterminer de manière définitive. Bien que la technologie multi-mode soit progressivement abandonnée, son avantage en termes de coût maintient une utilisation généralisée dans les systèmes de surveillance et les applications à courte distance-. D'un point de vue technique, le mode unique-est recommandé.
Les émetteurs-récepteurs-mode unique peuvent utiliser :
• Configuration à double-fibre (fibres de transmission/réception séparées)
• Implémentation bidirectionnelle à fibre unique (BiDi), permettant une communication bidirectionnelle via la technologie WDM sur un seul brin.
• Configuration à double-fibre (fibres de transmission/réception séparées)
• Implémentation bidirectionnelle à fibre unique (BiDi), permettant une communication bidirectionnelle via la technologie WDM sur un seul brin.
La plupart des offres actuelles du marché utilisent des solutions monomode-mono-fibre-fibre. Tous les émetteurs-récepteurs multi-modes nécessitent des fibres doubles, car la mise en œuvre du WDM n'est pas réalisable avec des câbles multi-modes.
