Câble SDI 3G: comment choisir le meilleur

Les câbles SDI 3G jouent un rôle vital dans la transmission vidéo numérique . Cet article couvre les facteurs clés à considérer lors du choix des câbles SDI 3G .

Dans des applications comme les télécommunications, les systèmes de sécurité et la télévision,câble coaxialLes performances affectent directement la stabilité du signal et la résistance aux interférences . Comment choisissez-vous le bon câble coaxial SDI parmi tant d'options?

Correspondance d'impédance:
Il existe deux principaux types d'impédance pour les câbles coaxiaux: 50 ohms et 75 ohms . L'impédance doit correspondre précisément à l'interface de votre appareil - ou vous obtiendrez un rebond de signal, un affaiblissement ou même des accidents de système .

Comme nous l'avons déjà couvert dans cette série, 75- Les câbles OHM sont standard pour les systèmes vidéo en bande de base et les signaux RF de télévision par câble, tandis que 50- Les câbles OHM fonctionnent mieux pour les équipements à haute fréquence .

Les systèmes audio utilisent généralement 50- Impédance ohm, ce qui crée souvent des défis correspondants .

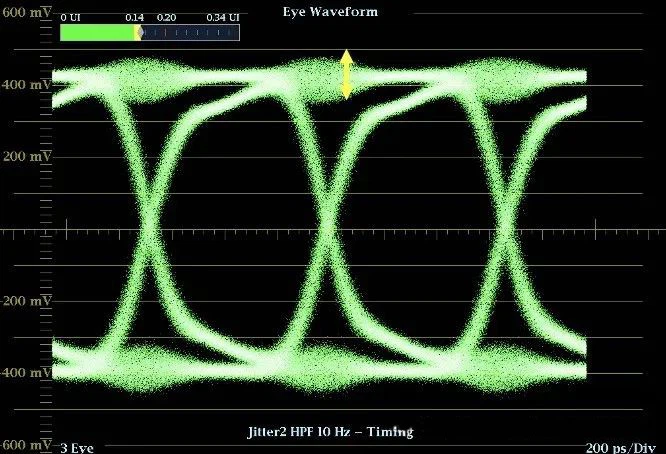

L'impédance n'est-ce pas la réflexion du signal, apparaissant comme dépassement des diagrammes oculaires - un signe clair des problèmes de transmission . Lorsque cela est correctement apparié, les signaux sont absorbés proprement . mais lorsque l'impédance ne correspond pas, vous obtenez un bouilli de signal qui gâche la qualité de votre transmission .

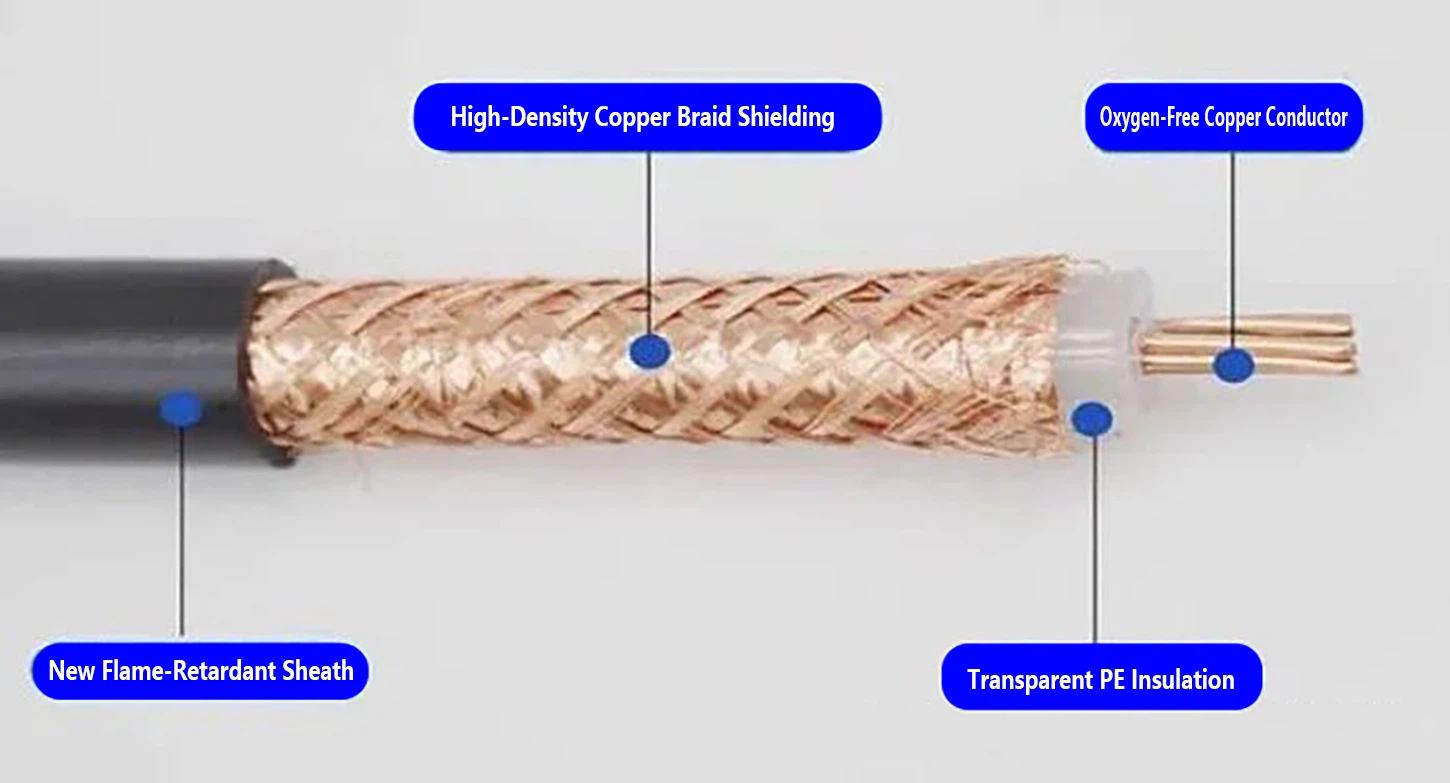

Le matériau du conducteur est un facteur critique lors du choix des câbles coaxiaux . Actuellement, l'option la plus élevée sur le marché est le cuivre sans oxygène (OFC), bien que des alternatives en aluminium cuivre et cuivre pur existent .

Cuivre sans oxygène (OFC)
Comme le choix haut de gamme parmi les conducteurs en cuivre, le fil de cuivre sans oxygène présente une résistance exceptionnellement faible (moins de 30 ohms par 300 mètres), offrant une conductivité supérieure ., cela permet des distances de transmission du signal étendues avec une perte de paquets minimale (dégradation du signal) .. (e.g., data/AV) cables-including Ethernet cables, video signal lines, and top-tier USB data cables. Beyond excellent conductivity, OFC ensures stable signal integrity and enhanced safety. Unlike bronze (an alloy) or pure copper conductors, OFC resists oxidation over time, significantly extending service vie .

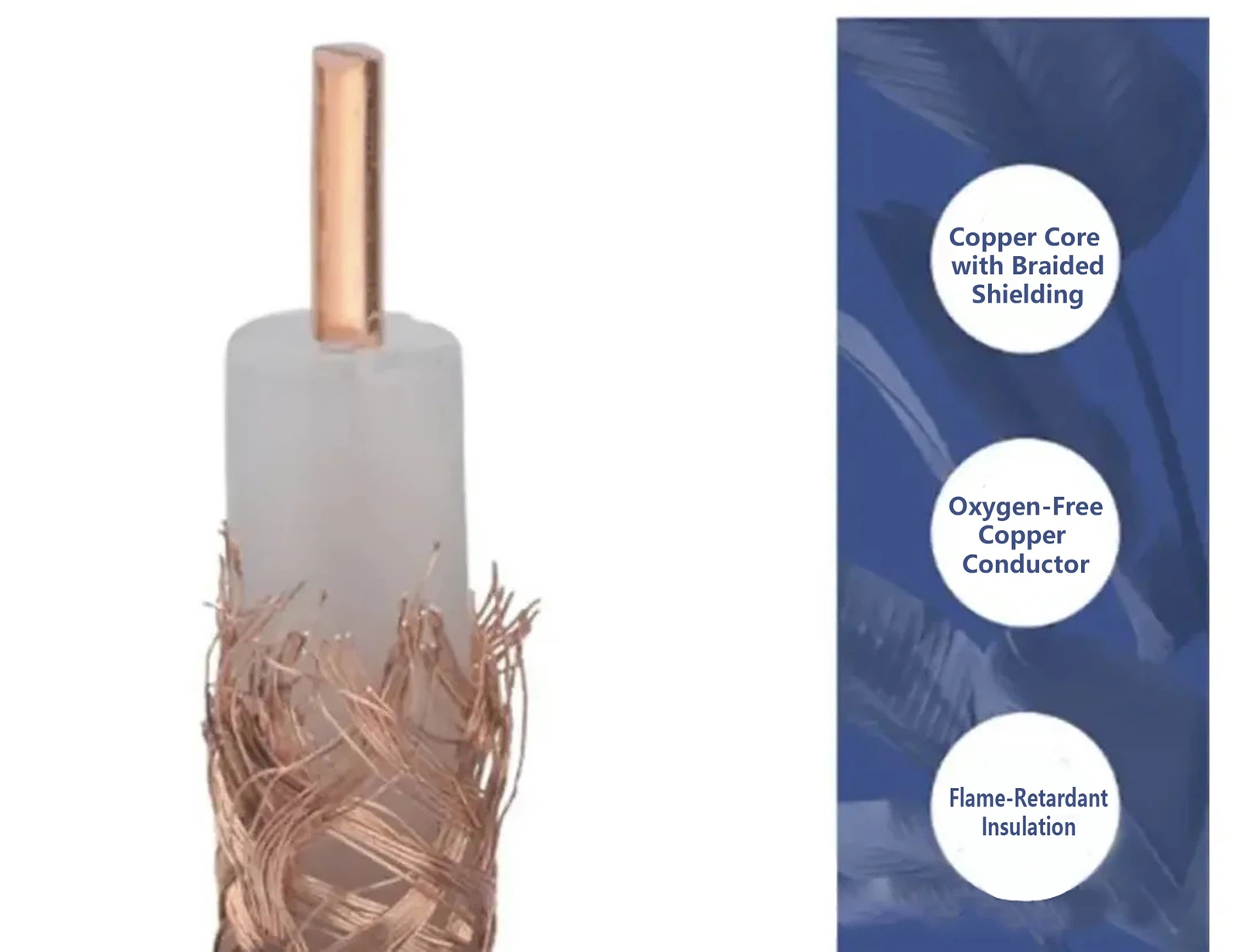

Ces avantages en font le matériau de base préféré de la transmission de signaux sensible . Les normes nationales du câble Ethernet de la Chine recommandent désormais OFC, bien que son processus de fabrication complexe entraîne des coûts plus élevés .

Cuivre pur
To verify pure copper, confirm that a magnet won't adhere to it. Harder than OFC but with higher resistance (~100 ohms/300m), pure copper offers reasonably stable signal transmission-though with shorter range, reduced safety, and a briefer lifespan than OFC. It's more affordable but prone to green oxidation tarnish over time.

Pour des vérifications de qualité rapide lors de l'approvisionnement, mesurez la résistance avec un multimètre et convertissez les lectures en une valeur de référence 100- .



Aluminium cuivre

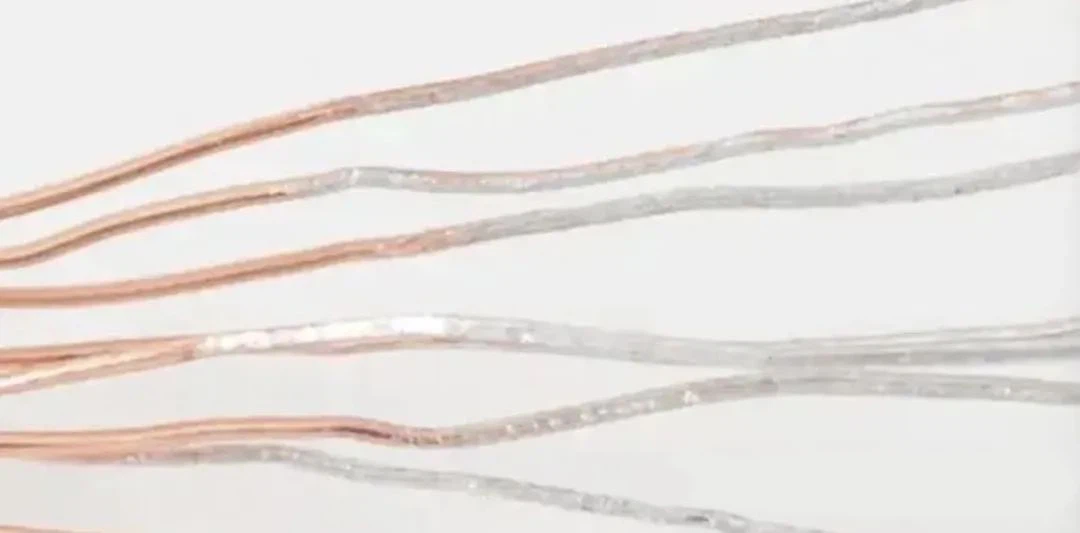

L'option la plus conviviale du budget en raison de ses faibles coûts de production . pour identifier l'aluminium vêtu de cuivre: coupez le fil - l'aluminium intérieur apparaît en blanc argenté, tandis que la couche de cuivre externe est nettement jaune .



Cuivre plaqué en étain
Idéal pour une utilisation en plein air grâce à son revêtement en étain résistant à la corrosion sur du cuivre pur (généralement en bronze ou en cuivre rouge) . reconnaissable par son extérieur en argent et son intérieur doré, la couche d'étain empêche l'oxydation en protégeant le cuivre de l'exposition à l'air . Bien que de la COSC ne manque à ce revêtement, sa composition élevée grants intérieurs accorde une oxydation inhère résistance .

La jauge de fil indique la taille du diamètre du câble . Les diamètres plus grands réduisent l'atténuation du signal sur des distances de transmission équivalentes, mais diminuent la flexibilité et augmentent les coûts .

Dans la transmission vidéo en bande de base, le choix prédominant est SYV-A 75- OHM Câble coaxial isolé en polyéthylène solide . Le SYV 75-3 prend en charge 100 à 300 mètres; SYV 75-5 atteint 300 à 500 mètres; et syv 75-7 étend la couverture à 500–800 mètres . que "75" dénote 75- Impédance ohm, tandis que les numéros de suffixe (e . g ., -3, {-5}, {{20}) épaisseur .

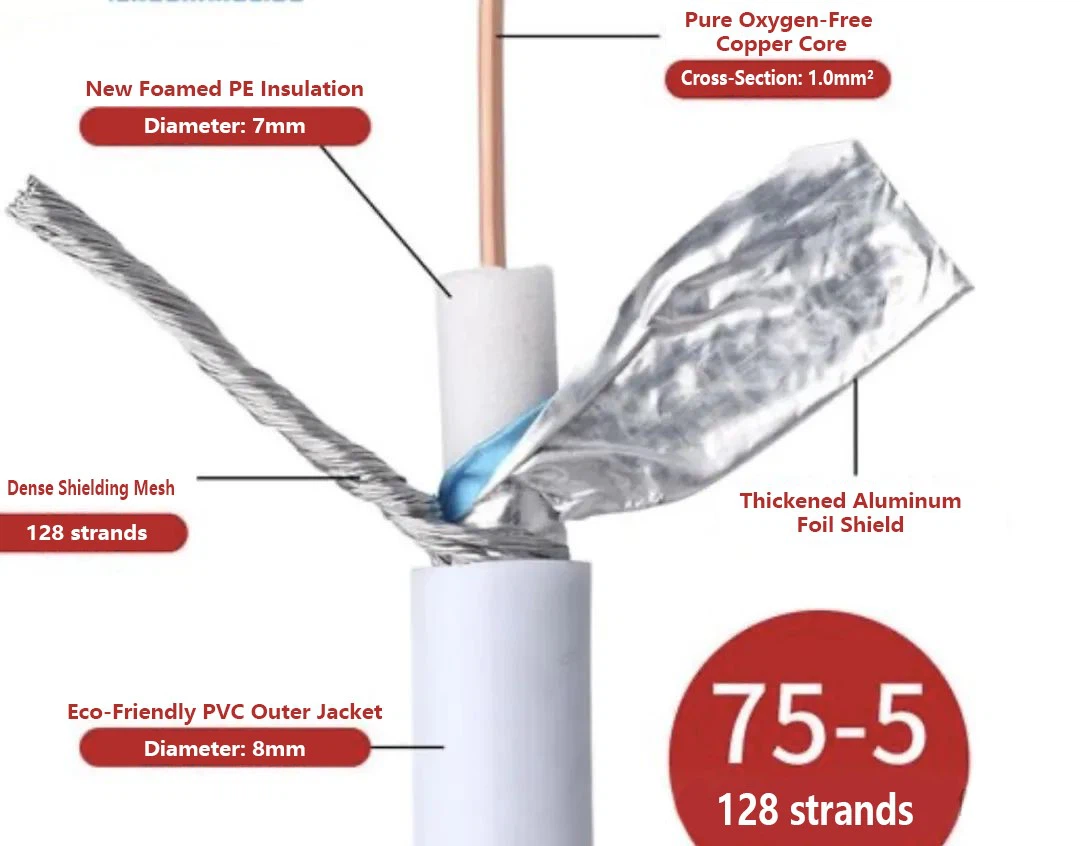

Un autre type de câble coaxial, SYWV, propose une isolation en polyéthylène moussante physiquement . idéal pour la transmission RF, il sert la distribution de télévision par satellite / câble et les systèmes d'interphone vidéo à longue portée . La différence clé est dans l'isolation: SyWV utilise la technologie de mousse de mousse {3 {3 Opaque, fini bril



De nombreux fabricants proposent des variantes spécialisées (e . g ., des conceptions de blindage ou de flexibles améliorées) adaptées aux besoins de l'industrie vidéo . Choisissez en fonction de vos exigences . Les normes nationales incluent généralement les types énumérés ci-dessus .

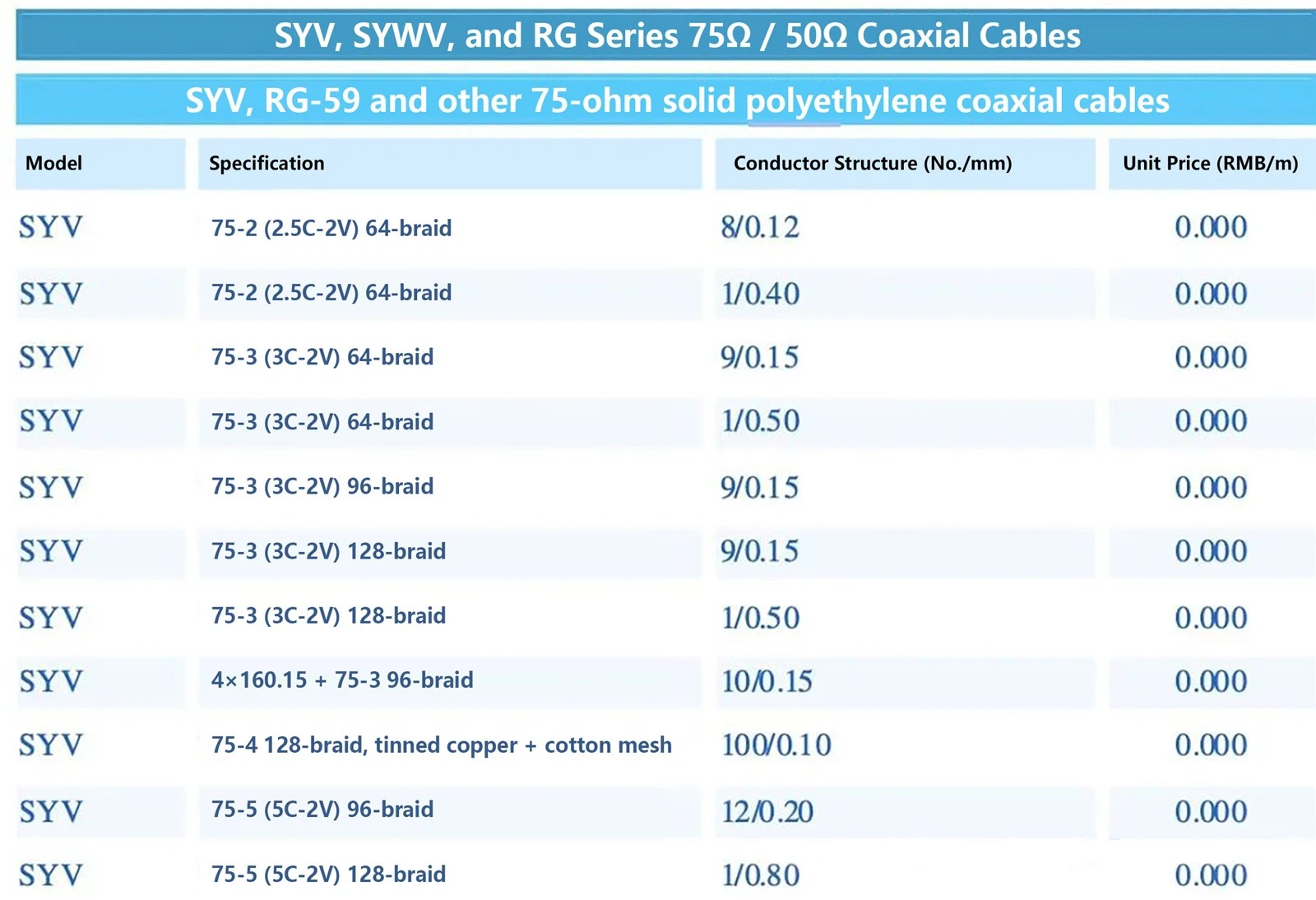

La couche de blindage détermine la capacité d'anti-ingérence d'un câble pendant la transmission du signal, agissant comme le "bouclier protecteur du signal ." Le matériau et la structure de cette couche déterminent la résistance du câble à une interférence électromagnétique (EMI) . des câbles de haute qualité utilisent typique tressage en aluminium, réalisant l'efficacité de blindage dépassant 95% . Les spécifications de câbles modernes affichent souvent clairement l'instance de nombre de tresses, SYV -75-3-64, où les configurations communes finales indiquent 64 brins de tresse; Les dénombrements plus élevés indiquent le blindage plus dense et les performances supérieures .



Les câbles coaxiaux à blindage simple utilisent un treillis en cuivre à une seule couche, offrant une flexibilité et une capacité de courbure exceptionnelles. Cependant, comme ce design à tissage ouvert manque d'enfermement complet, ces câbles subissent une fuite de signal notable et une stabilité d'amplitude et de phase compromise.

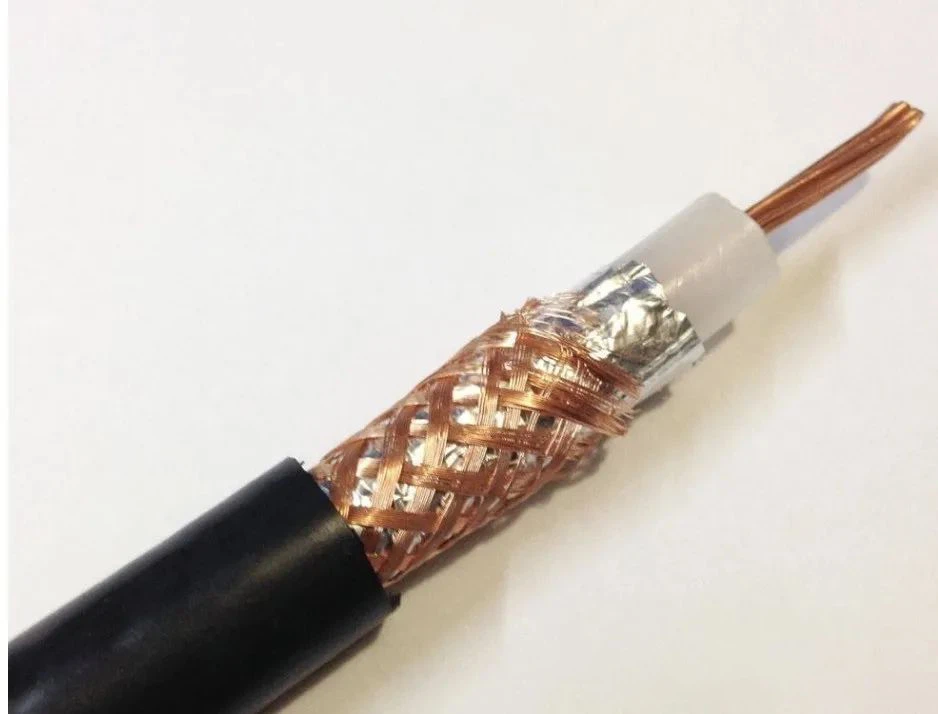

Ils conviennent aux environnements avec une interférence minimale mais nécessitent une construction entièrement blindée lorsqu'elles sont acheminées parallèles à des câbles de puissance RF ou à haute tension . incorporant une couche de papier d'aluminium interne permet une transmission du signal complètement fermé .

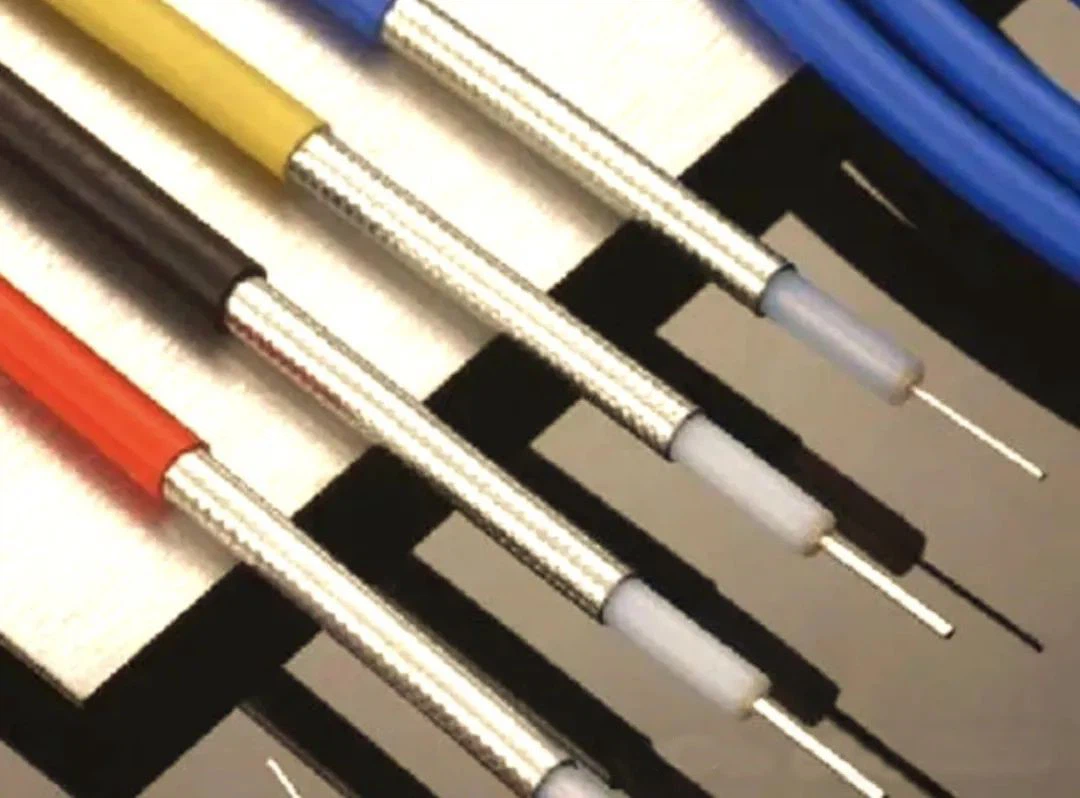

Une approche alternative utilise un tressage de cuivre en conserve traité en surface, qui améliore la résistance mécanique tout en maintenant une efficacité de blindage complète, ce qui le rend viable pour les applications de transmission vidéo en bande de base .

En résumé, les câbles de signal SDI exigent un blindage moins rigoureux que les câbles de transmission RF (E . G ., les systèmes CatV) . Dual Squling suffise généralement, avec des configurations triples ou quadruples se sont requises dans la pratique .



(Remarque: le nombre de tresses (64/96/128) Reportez-vous au nombre de volets conducteurs par nombre de réductions plus élevés, fournit une couverture plus complète contre les interférences .)

Dans la sélection des câbles coaxiaux, le matériau de la veste externe est tout aussi critique . conçu pour protéger la structure interne du câble, ces vestes sont généralement fabriquées à partir de PVC, PE ouLszhLes matériaux, PVC étant les plus répandus ., les fonctions principales incluent l'étanchéité, la résistance à l'humidité, la résistance à l'abrasion, la protection contre la corrosion et le blindage UV - tous contribuant à la longévité du câble étendue .



Pour les applications de transmission vidéo comme les câbles coaxiaux SYV75, les vestes en PVC restent dominantes en raison de leur rentabilité . lorsqu'elles sont améliorées avec des retardateurs de flamme, ils démontrent une résistance au feu mesurable .

La haute teneur en chlore de PVC inhibe activement la propagation des flammes pendant la combustion . Lors de l'exposition au feu, le PVC se décompose en chlorure d'hydrogène qui sert des fonctions de protection doubles: la dilution de l'oxygène dans l'air ambiant et la formation d'une couche de blocage d'oxygène sur les surfaces de brûlure .

While offering these advantages, PVC's flame-retardant properties have operational limits. During high-energy fires, though more resistant than standard plastics, PVC jackets progressively soften and deform under sustained heat, diminishing their protective capabilities. Crucially, burning PVC emits toxic fumes (hydrogen chloride and carbon monoxide) that significantly entraver les efforts d'évacuation et de lutte contre les incendies .

Par conséquent, dans des environnements à haut risque avec des normes de sécurité incendie strictes - telles que les salles d'équipement ou les centres de surveillance avec une occupation dense - nous recommandons spécifiquement LSZH (Basse fumée zéro halogène) Les vestes . Ces alternatives sans halogène éliminent les émissions de fumée toxiques malgré leur coût premium, ce qui les rend essentiels aux installations critiques de sécurité de vie .

6. Considérations de sélection des câbles SDI - Facteurs d'environnement d'utilisation
