Dans le câblage du réseau, les câbles à fibre optique sont généralement utilisés entre les bâtiments à l'extérieur, tandis que les bâtiments intérieurs utilisent principalement Ethernetcâbles à paire torsadéset la fibre multimode est également utilisée. Apprenons ce qu'est leMeilleur câble à fibre optique et comment choisir les meilleurs câbles à fibre optique.
I. Aperçu des fibres optiques
1. Un outil de conduction optique obtenu par le principe de la réflexion interne totale de la lumière dans les fibres en verre ou en plastique.
2. La perte de conduction légère enfibres optiquesest bien inférieur à celui de la conduction électrique dans les fils, ce qui rend les fibres optiques adaptées à la transmission d'informations à longue distance.
3. Caractéristiques defibres optiques: Léger, petit volume, transmission longue distance (faible atténuation), grande capacité et résistance à l'interférence électromagnétique.
Ii Vue d'ensemblecâbles à fibre optique
Les câbles à fibre optique se composent généralementfibres optiques, manches de protection en plastique et gaines en plastique extérieures. Les câbles noirs couramment observés par les travailleurs sont appelés câbles à fibre optique, contenant plusieurs groupes de fibres optiques.
Fibre optique Schéma de structure
L'optique est très mince de même mince comme un cheveux
Diagramme d'affichage en coupe transversale de fibres optiques
Iii. Histoire de la communication sous-marine
Histoire mondiale de la communication sous-marine
1.La communication UNDERSEA est antérieure à Internet de 100 ans, en s'appuyant initialement sur les câbles.
2. En 1850, la société télégraphique anglo-française a posé le premier câble sous-marin au monde entre l'Angleterre et la France, capable d'envoyer le code Morse.
3. En 1866, la pose réussie du câble transatlantique entre les États-Unis et le Royaume-Uni a atteint la première communication télégraphique à travers l'Atlantique.
4. En 1876, Bell a inventé le téléphone, intensifiant le rêve de la communication mondiale et accélérant la construction de câbles sous-dessous mondiaux.
5. En 1902, le câble mondial de communication sous-marine a été achevé.
688, le système transatlantique sous-marine sous-marine entre les États-Unis, le Royaume-Uni et la France a été achevé, s'étendant sur 6 700 kilomètres avec 3 paires de fibres optiques, chacune avec un taux de transmission allant jusqu'à 280 Mo / s, dépassant de loin les câbles sous-marins, marquant l'arrivée officielle de l'ère optique sous-marin. L'année suivante, la sous-pacifique sous-pacifiqueCâble à fibre optique(13 200 kilomètres de long) a également été construit avec succès, en remplacement des câbles coaxiaux pour la communication intercontinentale. La même année, la Chine est également entrée dans l'ère sous-marine de la fibre optique.
L'histoire de la communication sous-marine de la Chine
1. En 1886, Liu Mingchuan, le premier gouverneur de Taïwan, a commencé à poser une ligne télégraphique de voies navigables reliant Taiwan et le continent, achevé en 1888.
2. une ligne connectée à l'île de Fuzhou Chuanshi avec Hobei de Taiwan (Tamsui) (177 milles marins de long).
3. Une autre ligne a connecté Tainan et à Penghu (53 milles marins de long).
Présentation de la fibre optique sous-marine de la Chine: 4 points d'entrée et 8 câbles à fibre optique
1.North: Station d'atterrissage de Qingdao (sous Chine Unicom)
2.Sout: Station d'atterrissage de Shanghai Chongming (sous China Telecom)
3.Shanghai Nanhui Landing Station (sous China Unicom)
4. Guangdong Shantou Landing Station (sous China Telecom)
5. Nœuds de convergence d'accès international: Pékin, Shanghai, Guangzhou
Câble de fibre optique sous-pacifique trans-pacifique (TPE)
L'Express trans-pacifique (TPE) est le premier monde (transpacifique) au mondecâble à fibre optique, couvrant 26, 000 kilomètres avec 8 paires de cœurs, en utilisant 64 * 10Gbps DWDM Fibre Technology, avec une capacité de fibre de 5,12 tbps, des stations de destination en Chine continentale à Shanghai et Qingdao.
Réseau câblé Asie-Pacifique - 2 (APCN2)
APCN2 s'étend sur 19, 000 kilomètres avec 4 paires de cœurs, chacun utilisant 64 * 10 Gbps de la technologie des fibres DWDM, une capacité conçue de 2,56 Tb
Réseau câblé Asie-Pacifique - 2
Iv. Classification decâbles à fibre optique
Les câbles à fibre optique sont classés en mode monomode et multimode en fonction du mode de transmission.
Fibre monomode
Lorsque les dimensions géométriques de la fibre sont comparables à la longueur d'onde de la lumière, généralement 5-10} Um, la fibre ne permet qu'un seul mode de propagation, offrant une large bande passante, particulièrement adaptée à une communication optique à haute capacité à longue distance.
Fibre multimode
Les dimensions géométriques du noyau en fibre multimode sont beaucoup plus grandes que la longueur d'onde de la lumière, généralement 50UM, 62,5UM; Les signaux lumineux se propagent en plusieurs modes; La fibre multimode est utilisée pour une communication de transmission optique à courte distance et à courte distance.
Comparaison entre la fibre multimode et la fibre monomode
Mode transmission différent entre la fibre monomode et multimode
Caractéristiques de la fibre multimode
1. diamètre du noyau élargi, généralement 50, 62,5 μm;
2.Par transmettent plusieurs modes d'ondes légères;
3.Dauses Dispersion chromatique de la lumière;
4. Distance de transmission limitée.
La fibre multimode peut transmettre plusieurs modes d'ondes légères mais a une distance de transmission limitée.
Caractéristiques de la fibre multimode
OM (mode optique) est la norme pour indiquer le grade de fibre multimode.
OM1, OM2, OM3 représente trois grades de fibre multimode, avec différentes bandes passantes et distances maximales pour la transmission, comme indiqué dans le tableau:
OM 1 - Fibre multimode de 62,5 μm standard
OM 2 - fibre multimode standard 50 μm standard
OM 3 - Fibre multimode de 50 μm de nouvelle génération
OM 2 - fibre multimode standard 50 μm standard
OM 3 - Fibre multimode de 50 μm de nouvelle génération
Caractéristiques de la fibre monomode
1. diamètre de noyau
2. Transmet un seul mode d'onde légère;
3. bande de fréquence à l'échelle;
4.Assure basse;
5.Par peut transmettre sur des distances plus longues.
Classification du cordon de patch à fibre optique
Les cordons de patch à fibre optique sont codés par couleur, généralement jaunes pour un seul mode et orange pour le multimode.
Cordon de patch à fibre multimode
Cordon de patch à fibre monomode
Introduction aux nattes
NattesAvoir un connecteur à une extrémité et une extrémité en fibre nue sur l'autre, connectée à d'autres noyaux de fibres par épissage de fusion, couramment trouvé dans les boîtes à bornes à fibre optique, utilisée pour se connectercâbles à fibre optiqueaux émetteurs-récepteurs à fibre optique (en utilisantcoupleurs, cordons de patch, etc.). La classification des nais en querelles est la même quecordons de patch en fibre; Un cordon de patch est divisé en deux nattes, jaune pour un seul mode et orange pour le multimode. Les types de connecteur de cordon de patch à fibre optique incluent SC-FC, LC-S-S, LC-LC, comme indiqué dans le diagramme:
Connecteurs à fibre optique
Le plus couramment utiliséConnecteurs à fibre optiqueen câblage intégré: FC, SC, ST
Introduction du connecteur FC
La coque externe est ronde, couramment utilisée dans les réseaux de télécommunications, et le plus fréquemment utilisé dans les panneaux de patch. La méthode de fixation est un filetage à vis, avec un écrou vissé sur l'adaptateur. Les avantages sont la fiabilité et la résistance à la poussière; Les inconvénients sont un temps d'installation légèrement plus long.
Connecteur FC
Introduction du connecteur SC
Composants du connecteur SC
Connecteur SC dans son ensemble
La coquille extérieure est rectangulaire, le plus couramment utilisée dans les routeurs etcommutateurs Ethernet. La méthode de fixation est une broche push-pull, ne nécessitant aucune rotation.
Introduction du connecteur ST
Connecteur SC
La coque externe est ronde, couramment utilisée dans les panneaux de patch à fibre optique. La méthode de fixation est un filetage à vis, avec un mécanisme de verrouillage à demi-tour.
Cordons de patch à fibre optique
Câble de patch à fibre optique FC-SC
Câble de patch à fibre optique ST-FC
Câble à fibre optique, types d'interface de connexion
Commutation des types d'interface optique

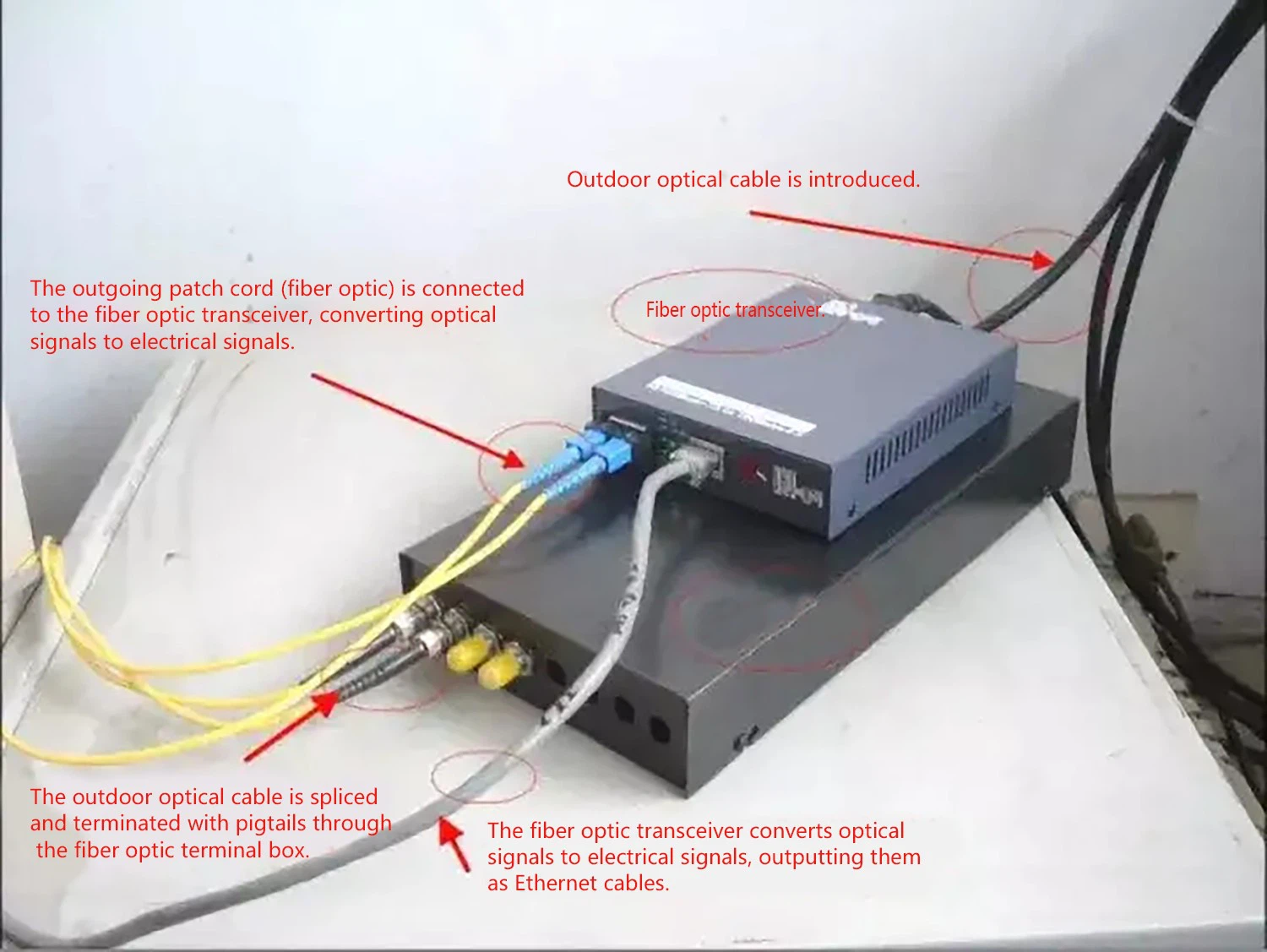

Boîte à borne à fibre optique / cadre de distribution à fibre optique (ODF)
La fibrecadre de distribution optique, comme l'équipement terminal pour les lignes de câbles à fibre optique, devrait avoir trois fonctions de base.
① Fonction de fixation: Une fois que le câble à fibre optique entre dans le rack, sa veste extérieure et son noyau de renforcement doivent être réparés mécaniquement.
Fonction d'épissage de fusion: La fibre dessinée du câble à fibre optique est fusionnée avec la queue de cochon, l'excès de fibre est enroulé et stocké et l'épissure de fusion est protégée.
③ Fonction d'allocation: le connecteur attaché à la naine est branché sur l'adaptateur, se connectant avec leconnecteur optiquede l'autre côté pour réaliser l'alignement du chemin optique. Les adaptateurs et les connecteurs doivent être flexibles pour le bouchage et le débranchement; Les chemins optiques peuvent être librement alloués et testés.
Fonction d'épissage de fusion: La fibre dessinée du câble à fibre optique est fusionnée avec la queue de cochon, l'excès de fibre est enroulé et stocké et l'épissure de fusion est protégée.
③ Fonction d'allocation: le connecteur attaché à la naine est branché sur l'adaptateur, se connectant avec leconnecteur optiquede l'autre côté pour réaliser l'alignement du chemin optique. Les adaptateurs et les connecteurs doivent être flexibles pour le bouchage et le débranchement; Les chemins optiques peuvent être librement alloués et testés.
Cadre de distribution de fibre optique (ODF)
Armoire à fibre optique
Diagramme de connexion à fibre optique
V. épissage des câbles à fibre optique
Épissage de fibre optiqueComprend l'épissage à froid et l'épissage chaud.
(1) épissage à froid de fibre optique
Utilisé pour connecter la fibre à la fibre ou à la fibre à la queue de cochon, équivalent à la fabrication d'un joint, en utilisant un dispositif appelé une épissure à froid de la fibre optique. L'épissure à froid de la fibre optique est utilisée pour connecter deux nattes, son composant principal étant une provision en V. Après avoir dépouillé les fibres, l'épissure à froid est utilisée pour rejoindre les deux nattes. Il est plus simple et plus rapide à fonctionner que d'utiliser un épisseur de fusion. L'épissage à froid a généralement deux formes: le premier est un connecteur rapide déployé sur le terrain aux extrémités du terminal; La seconde est une épissure à froid pour l'alignement des fibres. Avec le développement rapide de la FTTH (fibre à la maison), la demande d'épisses à froid à la fibre optique a considérablement augmenté. Les connecteurs rapides à fibre optique et les épisses froides joueront un rôle irremplaçable dans l'accès FTTH, résolvant le problème de la terminaison sur place avec des opérations pratiques et rapides, des coûts de connexion faibles et de tout moment, à tout moment, n'importe où.
(2) épissage de fusion à fibre optique
L'épissage de la fusion à fibre optique utilise principalement un épisseur de fusion pour connecter les fibres à la fibre ou à la fibre à la naine, fusionnant les fibres nues dans le câble avec les fibres de naisse en une seule unité intégrée, tandis que la queue de cochon a une tête de fibre séparée. En règle générale, la surveillance résidentielle utilise l'épissage à chaud de fusion pour connecter les fibres.
(3) Différences entre l'épissage à froid et l'épissage de fusion
La fusion chaude nécessite un épisseur de fusion et un coupe-fibre pour connecter deux fibres, sans matériaux supplémentaires. Les avantages sont une qualité stable et une faible perte de connexion (environ {{0}}. 03 à 0,05); Les inconvénients sont des coûts d'équipement élevés et une durée de vie de la batterie limitée, restreignant les opérations sur le terrain.
L'épissage à froid nécessite moins d'équipement, seulement un coupe-fibre. Cependant, chaque joint nécessite un connecteur rapide, coûtant environ 5 à 1 0 yuan. Les avantages sont un fonctionnement et une pertinence faciles pour les travaux sur le terrain; Les inconvénients sont une perte plus élevée, environ 0. 1 à 0,2 dB par point. Les "épisodes de froid" ont actuellement peu de fabricants nationaux, de coûts plus élevés et d'options limitées pour les services commerciaux et techniques. Deuxièmement, les épissures froides utilisent du liquide correspondant, qui a un temps d'utilisation court et nécessite du temps pour tester les problèmes de vieillissement.
(4) facteurs clés affectant la perte d'épissage de la fusion à fibre optique
De nombreux facteurs affectent la perte d'épissage de la fusion en fibre optique, largement classé en facteurs intrinsèques et extrinsèques.
Les facteurs intrinsèques se réfèrent aux caractéristiques inhérentes de la fibre, principalement quatre points.
① Diamètre de champ en mode incohérent de la fibre;
② Déliaresque des diamètres centraux entre deux fibres;
③ Core transversal de noyau non circulaire;
④ Mauvaise concentricité du noyau et revêtement.
② Déliaresque des diamètres centraux entre deux fibres;
③ Core transversal de noyau non circulaire;
④ Mauvaise concentricité du noyau et revêtement.
D'autres facteurs incluent le niveau de compétence de l'opérateur, les étapes opérationnelles, la technique de l'évolution des fibres, la propreté des électrodes de l'éplicer Fusion, les paramètres et la propreté de l'environnement de travail, tous affectant la valeur de la perte d'épissage de fusion.
Vi. Coûts et sélection de marque pour l'épissage des câbles à fibre optique
(1) coût en Chine
L'une des questions les plus courantes parmi les professionnels du système actuel faibles est: "Combien cela coûte-t-il pour épisser un noyau de fibre?" Il n'y a pas de réponse standard, car les prix varient selon la région et le projet. Voici les prix approximatifs de diverses régions:
Pékin: prix de départ 20-25 yuan / noyau
Shanghai: Prix de départ 15 yuans / noyau
Guangzhou: Prix de départ 15 yuans / noyau
Zhejiang: Prix de départ 15 yuans / noyau
Jinan: en vrac dans l'épissage de la ville 12 yuans / noyau, dans la province 15 yuans / noyau
Nanjing: en vrac 15 yuans / noyau ou plus, petites quantités 300 yuans pour un matin
Hainan: Prix de départ 30 yuans / noyau, 500 points environ 15 yuans / noyau
Nantong: généralement 18-22 yuan, exigences plus élevées d'environ 30 yuans
Yunnan: 22 yuans / prix de départ
Dalian: prix de départ 15 yuans / noyau
Dongguan: Prix de départ 22 yuans / noyau
À Hangzhou, pour les petits projets, les coûts sont généralement calculés par la main-d'œuvre, comme le taux quotidien d'une personne, au moins 400 yuans.
Shanghai: Prix de départ 15 yuans / noyau
Guangzhou: Prix de départ 15 yuans / noyau
Zhejiang: Prix de départ 15 yuans / noyau
Jinan: en vrac dans l'épissage de la ville 12 yuans / noyau, dans la province 15 yuans / noyau
Nanjing: en vrac 15 yuans / noyau ou plus, petites quantités 300 yuans pour un matin
Hainan: Prix de départ 30 yuans / noyau, 500 points environ 15 yuans / noyau
Nantong: généralement 18-22 yuan, exigences plus élevées d'environ 30 yuans
Yunnan: 22 yuans / prix de départ
Dalian: prix de départ 15 yuans / noyau
Dongguan: Prix de départ 22 yuans / noyau
À Hangzhou, pour les petits projets, les coûts sont généralement calculés par la main-d'œuvre, comme le taux quotidien d'une personne, au moins 400 yuans.
(2) Comment choisir une marque d'éplicer à fibre optique?
Beaucoup d'amis demandent quiépisseur de fibre optiqueLa marque est la meilleure. Il existe en effet beaucoup de bonnes marques, et voici certaines marques d'éplicer à fibre optique couramment utilisées sur le marché:
① Cobtel(Chine)
② Fujikura (Japon)
� � Shenzhen Ruiyan
④ Sumitomo (Japon)
⑤ CETC 41st Institute (Chine)
⑥ E-NOA (Corée)
⑦ Heima (Chine)
⑧ Furukawa (Japon)
⑨ Nissin (Japon)
② Fujikura (Japon)
� � Shenzhen Ruiyan
④ Sumitomo (Japon)
⑤ CETC 41st Institute (Chine)
⑥ E-NOA (Corée)
⑦ Heima (Chine)
⑧ Furukawa (Japon)
⑨ Nissin (Japon)
