Meilleures boîtes d'information, câbles réseau, panneaux de correctifs et gestionnaires de câbles

L'importance des accessoires dans le câblage du réseau - le rôle et l'importance des boîtes d'information,câbles de réseau,panneaux,gestionnaires de câbleset PDU dans le câblage du réseau



1. Introduction à l'environnement et à l'arrière-plan

Outre le bureau privé du leader, la plupart des employés travaillent dans un espace de bureau ouvert. Cette zone comprend plusieurs départements, avec des employés de divers départements et des besoins différents. De plus, les jeunes employés sont plus flexibles et pourraient se déplacer vers différentes postes de travail, nécessitant un environnement de bureau esthétique et confortable.



2. Rôle des accessoires et des problèmes correspondants.



Sécurité
Pour la sécurité, les pare-feu doivent être installés et les VLAN sont configurés surcommutateurs Ethernet.



1.1 boîtes d'information

Pour répondre aux exigences esthétiques, confort et durabilité, l'utilisation deRJ45 Fasplates, modules jacket les cordons de patch sont nécessaires. Si les postes de travail doivent être ajustés,cordons de patchPeut être remplacé pour correspondre aux points d'information d'origine sans reconfigurer les VLAN. L'utilisation des plaques FACE et des câbles de réseau RJ45 avec les connecteurs RJ -45 est disgracieux, a une durée de vie plus courte et entraîne souvent des déconnexions et de l'inaccessibilité, affectant le travail et prévenir l'évolutivité.



1.2 Câbles réseau

La conception, le commerce électronique et les services techniques nécessitent Internet haut débit, tandis que d'autres départements ont besoin d'un réseau stable qui ne subit pas de fréquentes interruptions. Le réseau doit également s'adapter à de futures mises à niveau sans nécessiter de redécoration à chaque fois. Certains appareils, tels que les caméras de surveillance et les AP, nécessitent une puissance PoE, donc la qualité de lacâbles de réseaudoit être fiable.

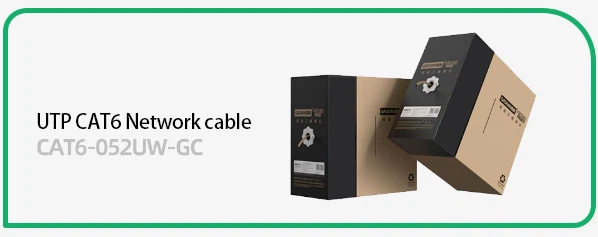

Chat 6 câblesdevrait être utilisé pour prendre en charge les vitesses de gigabit actuelles et les mises à niveau futures comme 2,5 gbase-T, 5 gbase-T et 10gbase-T. Pour garantir les performances de transmission du réseau, les câbles doivent passer des tests de liaison permanente Fluke.

Opter pourCâbles Cat 5EÉconomiser de l'argent à court terme peut nuire à la maintenance du réseau future. La plupart des câbles CAT 5E sur le marché ne peuvent gérer que les vitesses de gigabit. De plus, Cat 5E ne peut pas entièrement prendre en charge la norme PoE ++. Par conséquent, l'utilisation de liens Cat 5E n'est pas propice aux futures mises à niveau du réseau et à l'évolutivité. Si la qualité des câbles de réseau est trop médiocre, le réseau connaîtra des interruptions fréquentes, affectant le travail et provoquera des pertes de ressources humaines. Il ne répondra pas aux futurs besoins du réseau et aura une courte durée de vie. L'utilisation de câbles CAT 5E ou de mauvaise qualité pendant les mises à niveau nécessitera une redécoration.



1.3 panneaux de patch

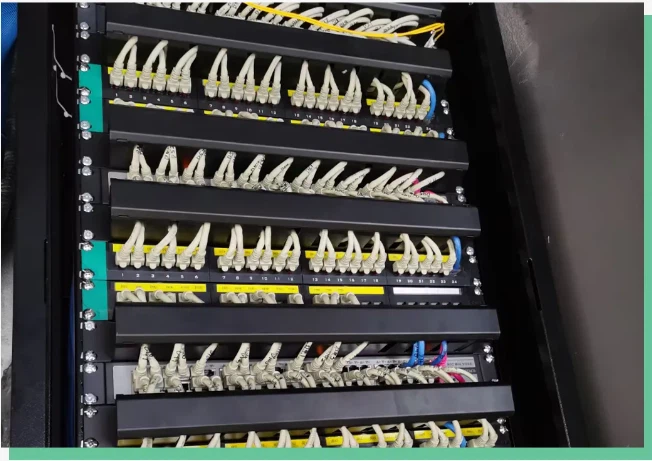

Les salles des serveurs doivent utiliser des panneaux de correctifs pour une gestion plus facile, une évolutivité et une durée de vie de liaison plus longue. Les panneaux de correctifs doivent passer des tests de liaison permanentes et l'insertion et le retrait du port doivent répondre aux exigences de test IEC 60603-7.

Pour protéger les appareils interactifs et s'adapter à l'environnement étroit et multi-bandes decentres de données, les cordons de patch doivent être utilisés. Directement à l'aide de câbles réseau avecConnecteurs RJ45signifie qu'une fois la longueur coupée, le port ne peut pas être modifié plus tard. De plus, les câbles de réseau sont des fils durs à simple brin, et les connecteurs RJ -45 ne sont pas moulés par injection avec les câbles. Une force excessive sur le port peut aplatir les broches du port de commutateur. La plupartcommutateurs Ethernetsont désormais intégrés et les ports endommagés ne peuvent être jetés que des ports gaspillants.

1.4 gestionnaires de câbles

Pour faciliter l'entretien futur, assurer l'esthétique globale et prolonger la durée de vie des liens,gestionnaires de câblesdoit être utilisé dans les salles de serveurs. Les gestionnaires de câbles peuvent cacher le câblage en désordre.

Sans utiliser des gestionnaires de câbles, les câbles seront exposés, conduisant à une salle de serveur chaotique après la maintenance. Les câbles entrelacés tirant les uns sur les autres affecteront leur durée de vie.



1,5 PDUS

Les salles de serveur doivent utiliser des PDU pour une sortie de sortie stable avec une durée de vie typique d'environ 5 ans, éliminant le besoin de remplacements fréquents. Ils peuvent également être personnalisés avec des modules pour la protection des surtensions et d'autres fonctionnalités pour répondre aux différents besoins de la salle des serveurs.

Les salles des serveurs ne doivent pas utiliser de bandes d'alimentation. Les bandes d'alimentation n'ont généralement que des commutateurs de base et manquent de fonctionnalités de protection personnalisables. En cas d'urgence, ils peuvent endommager les dispositifs interactifs, entraînant des pertes.



3. Problèmes et solutions des cas de projet

Centre de R&D de produit Li-ning à Qingyuan, Guangdong
L'entrepreneur en ingénierie a utilisé Cat 6 Câbles d'ingénierie non blindés, les panneaux de patch non blindés CAT 6, les plaques à facettes de réseau RJ45 non standard (facettes intégrées aux modules de Jack) et les cordons de correctifs de basse qualité bon marché achetés en ligne.
En conséquence, après que le propriétaire a emménagé, ils ont signalé des interruptions de réseau fréquentes et étant souvent incapables d'accéder à Internet. Le client a déclaré: "Se connecter en ligne, c'est comme ouvrir une boîte aveugle, vous ne savez jamais si cela fonctionnera, ce qui a un impact sérieusement sur la productivité." En utilisant le Fluke DSX 2-8000 pour les diagnostics de réseau, il a été constaté que les modules et les cordons de patch avaient une diaphonie de point CP significative. Cela était dû aux modules de qualité inférieure et aux cordons de patch. Après avoir été connecté au lien, cela a provoqué une diaphonie importante, ce qui a entraîné un taux d'erreur élevé. L'interrupteur et les dispositifs de terminal ont traité le signal comme un bruit blanc et l'ont jeté.

Passer à CobtelModules de Jack Cat 6etcordons de patcha immédiatement résolu le problème. Le client n'a plus signalé de déconnexions ou de problèmes à basse vitesse. Les vitesses du réseau ont atteint les niveaux de gigabit.



4. Conclusions et recommandations

L'utilisation de marques de câblage complètes de haute qualité est recommandée. Pour les liaisons de calques physiques, les produits de câblage CAT 6 ou supérieurs doivent être utilisés. Les câbles de réseau, les panneaux de correctifs et les modules Jack doivent passer le nœud 3-, 90-} METER LINK TESTS avec une garantie de l'année 15-. Cordons de patch et Connecteurs RJ45 Doit passer {{0}}} Node, 100- METER LIEN PRERMANT TESTS AVEC UNE GARANTIE DE L'ANNÉE 5-. PDUS doit avoir une certification CE et une garantie 5-. Les gestionnaires de câbles doivent avoir une épaisseur en acier au froid d'au moins 1,0 mm.

Lorsque vous planifiez le décor du bureau, évaluez la durée de vie attendue du bureau et les besoins de croissance future de l'entreprise. Sur la base de ces besoins, déterminez le niveau des produits de liaison, le plan de câblage et les paramètres ponctuels.

Par exemple, pour les bureaux du gouvernement et de l'entreprise à emplacement fixe, planifiez 10-20 des années de besoins de mise à niveau du réseau.Câbles Cat 6A, cric, panneaux de correctifs et gestionnaires de câbles avec une garantie 25-, plus des cordons de correctifs avec au moins une durée de vie de l'année 5-, sont idéaux. Ces unités gèrent souvent des informations sensibles. Les interruptions du réseau et les dommages aux appareils peuvent entraîner des conséquences sévères et potentiellement incalculables. Par conséquent, il est recommandé d'utiliser des PDU avec une protection contre les surtensions et une protection contre les surcharges.
