Comment choisir un câble HDMI: 13 points clés

Dans cet article, nous nous concentrerons principalement sur les 13 points clés à considérer sur la façon de choisir un câble HDMI.





L'adoption généralisée des câbles HDMI en a fait un aliment de base dans de nombreux ménages. Cependant, avec l'abondance des marques de câbles HDMI sur le marché, de nombreux utilisateurs se trouvent incertains sur la façon de choisir un câble HDMI.

En tant que connexion vitale entre les appareils de lecture et les dispositifs d'affichage, la qualité d'un câble HDMI affecte directement les performances des téléviseurs, des projecteurs ou des moniteurs.

Un câble HDMI de haute qualité peut créer un "canal de transmission à grande vitesse" entre les périphériques d'entrée et d'affichage, garantissant une transmission de données sans interférence et améliorant considérablement l'expérience audiovisuelle de l'utilisateur. D'un autre côté, les câbles HDMI de faible qualité entraînent souvent des problèmes tels que l'image fantôme, la distorsion des couleurs, les effets d'ondulation de l'eau ou une incapacité à détecter automatiquement les paramètres d'affichage. Les câbles inférieurs sont fréquemment fabriqués avec uniquement des noyaux de broches 13- ou 15- et peuvent manquer de couches de blindage essentielles, qui compromettent considérablement la qualité du signal et peuvent entraîner un scintillement, une neige statique, des écrans noirs, des couleurs insaturées ou une mauvaise qualité audio. De plus, les câbles mal construits peuvent souffrir de problèmes électriques tels que un mauvais contact ou des courts-circuits à leurs connecteurs.

Pour les installations dans le mur à longue distance des câbles HDMI en particulier, la qualité de qualité inférieure peut avoir un impact grave sur la transmission du signal. L'utilisation d'un câble HDMI de faible qualité dans ces cas peut entraîner des regrets significatifs. C'est pourquoi aujourd'hui, nous apprendrons à choisir un câble HDMI.



D'après notre discussion antérieure sur les câbles HDMI, il est clair que les fabriquer est un métier de haut niveau nécessitant un équipement avancé et une maîtrise des technologies de base ainsi que des processus sophistiqués pour fournir des produits de qualité supérieure. Par conséquent, il est sage de vérifier si l'entreprise investit dans du personnel qualifié et des équipements avancés. Seuls les fabricants avec des professionnels hautement qualifiés et des technologies de pointe peuvent assurer une performance technique fiable et une expertise en production approfondie.

Les fabricants réputés de câbles HDMI haute définition ont généralement des lignes de production indépendantes équipées de machines de dessin à fil complet, d'outils de soudage, d'instruments de test, etc. Ils ont également tendance à établir des équipes de développement de produits dédiées capables d'activités de R&D efficaces ainsi que de capacités de production de produits semi-finis et finies.



Selon les normes internationales établies par HDMI LA (administrateur de licence), seules les sociétés reconnues comme membres de l'Association sont autorisées à imprimer le logo HDMI sur leurs produits et à produire / vendre des câbles HDMI. La certification signifie que la technologie d'une entreprise répond aux normes mondiales établies par l'association. Par conséquent, lors de l'achat d'un câble HDMI, en sélectionner un dans un fabricant certifié est essentiel !.



Les câbles adhérant aux versions identiques du protocole HDMI peuvent présenter des performances de transmission variables en fonction de leurs matériaux principaux.



Les câbles HDMI standard en cuivre peuvent synchroniser efficacement les signaux audio et vidéo tout en offrant un prix abordable et un bon rapport qualité-prix. Cependant, ils sont enclins à la perte de signal lors des transmissions à longue distance en raison de l'atténuation - une raison pour laquelle certains utilisateurs évitent les options de cuivre régulières.

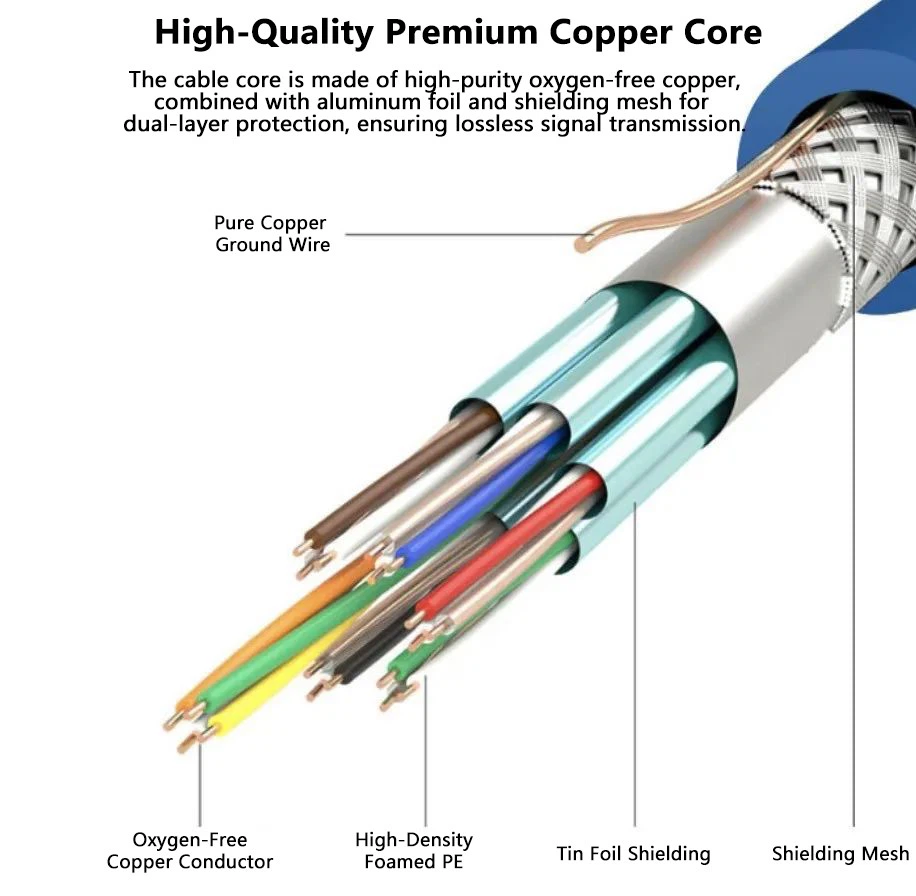

Les matériaux de noyau interne communs pour les câbles HDMI comprennent:

Cuivre sans oxygène (OFC): Matériau de haute pureté utilisé dans les produits conformes standard pour des performances supérieures.

Cuivre recyclé: Baisser la teneur en cuivre conduisant à une efficacité réduite.

Acier vêtu de cuivre (CCS): Une alternative moins chère avec une conductivité compromise par rapport aux noyaux de cuivre purs.

Fer cuivre (CCI): Une option encore moins efficace que l'on trouve couramment dans les produits non conformes.

Les produits non conformes utilisent souvent des alternatives moins chères comme les CCS ou les noyaux CCI dont les performances ne sont pas loin des noyaux OFC, non même, ne répondant même pas aux exigences minimales pour les écrans à haute définition modernes.

Pour une meilleure résistance à l'oxydation et la conductivité que les noyaux de cuivre standard, les noyaux de cuivre standard, les noyaux de cuivre sans oxygène sans oxygène plaqués en argent ou les noyaux de cuivre sans oxygène plaqués sont d'excellents choix. Ces options s'affrontent efficacement contre les interférences tout en améliorant les performances de transmission du signal et sont devenues populaires sur les marchés traditionnels.

Pour des performances optimales sur de longues distances, les câbles HDMI à fibre optique se distinguent en raison de leur conception hybride combinantfibres optiquesavec des fils en cuivre en interne. Les données se déplacent à travers la lumière dans les noyaux de fibre optique plutôt que dans les problèmes d'interférence électromagnétique d'élimination du courant électrique tout en résolvant les défis de la perte de signal associés aux configurations traditionnelles de cuivre. Cependant, les câbles HDMI à fibre optique sont beaucoup plus chers, plus cher plusieurs fois plus chers que les câbles conventionnels.

Les câbles HDMI conformes à la norme haute performance sont dotés d'introductions 19+1 complètes pour un total de 20 conducteurs de spécifications de l'association en matière d'association. Les versions non standard coupent souvent les coins en réduisant les fils de terre-typiquement configurés comme 13+1 ou les broches 15+1 à la place.

La plupart des câbles non standard sur le marché d'aujourd'hui n'ont quatre fils de blindage ainsi que deux lignes fonctionnelles par rapport aux modèles complets entièrement spécialisés pour réduire sensiblement les performances de transmission du signal.

Un câble HDMI est structuré en interne avec 19 noyaux fonctionnels individuels, notamment quatre paires (huit fils totaux) dédiés pour la signalisation différentielle de données TMDS ainsi que des conducteurs supplémentaires attribués pour les signaux d'horloge / CEC Control Signals / Power Supplies / Maching-HDMI Câbles de précision.

Comprendre ces constructions et fonctions internes aide les consommateurs à choisir des modèles qui maximisent leur expérience multimédia!



Les performances de transmission des câbles HDMI sont étroitement liées à leur couche de blindage. Le but de la couche de blindage est d'empêcher l'interférence du signal entre les environnements internes et externes du câble, garantissant ainsi une transmission audio et vidéo claire. L'efficacité de la couche de blindage dépend de la densité de couverture de son matériau de blindage, plus la densité est élevée, meilleure est l'effet de blindage. Généralement, les câbles HDMI comportent une couche tressée en métal avec un taux de couverture de 85% et une couche d'aluminium avec une couverture à 100%. Pour les câbles HDMI de qualité standard, en plus d'une veste extérieure en PVC, le noyau interne comprend généralement 2 à 3 couches de blindage telles que du papier d'aluminium, une tresse métallique et un fil de terre en cuivre pur ou en cuivre en conserve. Les câbles HDMI de haute qualité peuvent incorporer des couches de blindage supplémentaires et des matériaux d'armature de traction pour améliorer la durabilité et réduire l'usure causée par la flexion, l'étirement ou la compression.

Avoir plus de couches n'entraîne pas nécessairement de meilleures performances de blindage; Des matériaux de faible qualité avec une mauvaise efficacité de blindage rendent les couches supplémentaires inefficaces.

Les câbles HDMI à faible coût et de qualité inférieure utilisent souvent du cuivre nu, de l'aluminium cuivre (CCA) ou des fils en aluminium pour les couches de blindage, qui sont moins efficaces que les fils de cuivre en conserve.

Le tressage en maille en nylon est principalement à des fins esthétiques et ne contribue pas au blindage du signal.

Les câbles HDMI avec des anneaux magnétiques ne sont pas intrinsèquement supérieurs; Les anneaux magnétiques fonctionnent pour filtrer le bruit, comme des interférences électromagnétiques des appareils à proximité et réduire les interférences du signal, mais ne sont généralement nécessaires que lorsque la capacité anti-ingérence intrinsèque du câble est faible.



Une veste extérieure HDMI de haute qualité est très robuste; Il est impossible de le déchirer à la main, vous aurez besoin de ciseaux ou de pinces. En revanche, les vestes en PVC fabriquées à partir de matériaux recyclées peuvent être facilement déchirées à la main avec une force minimale. Sous la première couche de PVC se trouve une couche de blindage en aluminium-magnésium dense et durable qui nécessite également des outils pour couper; En dessous, il y a généralement une couche d'aluminium en aluminium comme troisième bouclier.

Les câbles HDMI de haute qualité utilisent généralement deux types de matériaux de la veste extérieure: le pvc et le tressage en nylon.

Veste extérieure PVC: la clé pour porter la résistance et la durabilité
Les vestes extérieures en PVC sont fabriquées à partir de matériaux amorphes qui présentent une excellente résistance à l'oxydation, aux acides forts et aux réactions de réduction. Les câbles HDMI avec des vestes en PVC sont résistants à l'usure, aux étirements et au vieillissement, offrant une excellente résistance et stabilité. Que ce soit pour une utilisation quotidienne ou des connexions étendues, les vestes en PVC offrent une protection fiable.

Veste extérieure tressée en nylon: un choix pour une ténacité améliorée et une résistance à la traction
Les câbles HDMI premium comportent souvent des vestes extérieures tressées en nylon qui protègent les composants internes tout en améliorant les performances globales. Les câbles plissés en nylon sont moins sujets aux emmêler, ont une texture plus dense, une résistance à l'abrasion supérieure et restent durables sans effilocher même après une utilisation prolongée.

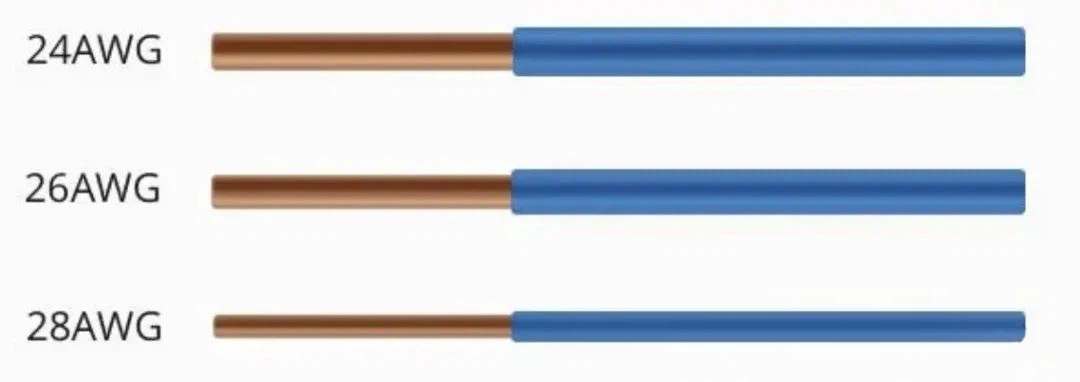

Lorsque vous achetez des câbles HDMI, vous pouvez rencontrer des références à des jauges de fil telles que 26AWG ou 24AWG sur les descriptions de produits - ou même imprimées directement survestes câblées-Mais savez-vous ce que signifie AWG? (Gauge de fil américaine). Pas seulement limité aux câbles HDMI, les paramètres AWG peuvent également être trouvés dans d'autres vidéos oucâblage de réseauSystèmes.

Awgsignifie «American Wire Gauge», une norme établie aux États-Unis, qui spécifie les notes et les diamètres du conducteur dans les noyaux de câble HDMI. Également connu sous le nom de normes brunes et de calibre Sharpe, les numéros AWG (par exemple, 24AWG ou 26AWG) indiquent le nombre d'étapes de dessin nécessaires avant de atteindre le diamètre final, plus le nombre est grand, plus le diamètre du conducteur est plus mince.

Cette relation inverse signifie que les fils plus épais ont une meilleure résistance physique et des principes de résistance électrique inférieurs dont vous vous souvenez peut-être de la physique du collège!

Les câbles plus épais peuvent transporter des courants plus élevés avec une résistance réduite, mais nécessitent plus de cuivre pendant la fabrication, ce qui entraîne des câbles plus lourds qui sont plus difficiles à installer et plus chers.

Le défi de conception est d'équilibrer les conducteurs plus minces (pour réduire les coûts et simplifier l'installation) avec le maintien d'une capacité suffisante aux niveaux de tension et de fréquence requis.



L'épaisseur du noyau du fil a un impact significatif sur les performances de transmission dans les câbles HDMI. Les normes de jauge de fil actuel pour les noyaux HDMI varient de 24 à 30AWG; Des nombres plus petits indiquent des noyaux plus épais avec des zones transversales plus grandes qui offrent une résistance plus faible, moins de perte de signal et des distances de transmission plus longues.

Bien que les valeurs AWG plus petites produisent des performances supérieures, les câbles trop épais peuvent compliquer l'installation.

Pour les distances de transmission entre 1 et 10 mètres, les câbles HDMI 28–30AWG sont suffisants car ils sont légers et plus faciles à installer. Cependant, pour des distances plus longues nécessitant une transmission de signal plus stable, envisagez d'utiliser des câbles 24–26AWG ou ceux équipés de puces d'amplification de signal.

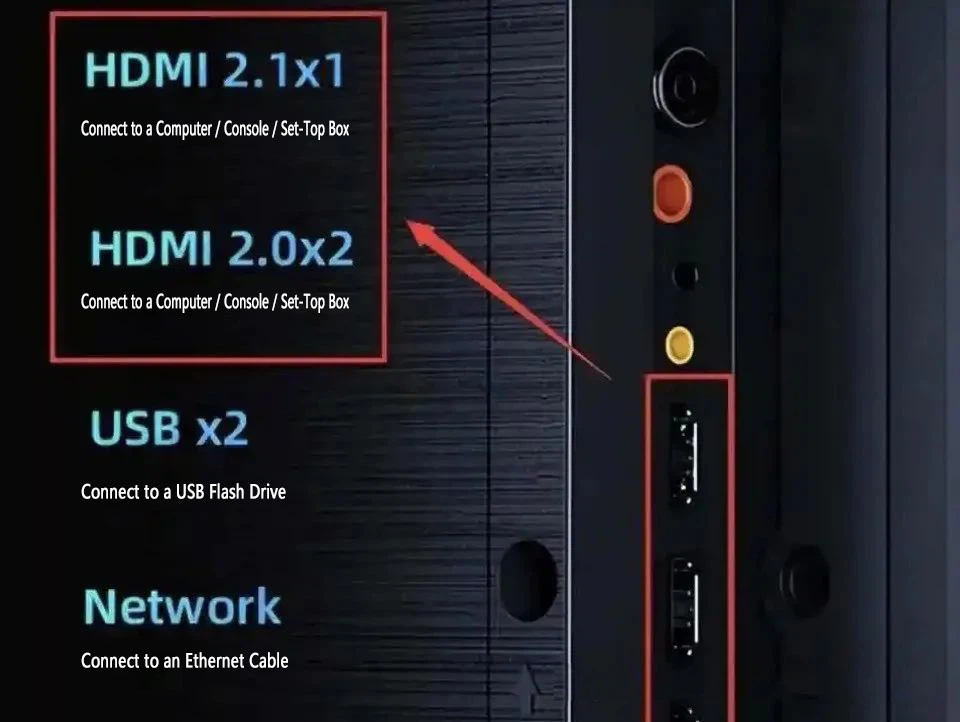

Lorsque vous choisissez un câble HDMI, considérez la version d'interface HDMI. Sur de nombreux dispositifs d'affichage, vous pouvez voir des étiquettes comme HDMI 2. 0 ou HDMI 2.1 sur leurs interfaces. Techniquement, les câbles HDMI n'ont pas de versions qui leur sont attribuées; Ces étiquettes se réfèrent en fait à la classification de la version d'interface HDMI de l'appareil. Dans nos articles précédents, nous avons discuté de toutes les versions d'interface HDMI de HDMI 1.1 à HDMI 2.1 et mis en évidence les distinctions entre chaque version.

Actuellement, les versions d'interface HDMI primaires disponibles sur le marché sont 1.4, 2. 0 et 2. 1- chacune prenant en charge différents niveaux de protocoles de transmission et de résolutions vidéo. Des versions plus élevées permettent de meilleures performances audiovisuelles et sont compatibles en arrière avec des versions inférieures.

Par exemple, si vous utilisez un câble HDMI étiqueté comme version 1.4 avec un téléviseur ou un dispositif d'affichage qui prend en charge la version 2. 0 ou 2.1, le signal vidéo transmis adhèrera uniquement à la bande passante et à la résolution prise en charge par HDMI 1. 4-, ce qui signifie qu'il ne fournira pas une vraie résolution à 2160p et 60 fromages par seconde pour la vidéo ultra-DF-Def.

En termes de bande passante et de résolution vidéo:

HDMI 1.4: Prend en charge jusqu'à 4k à 30 Hz avec une bande passante de 10,2 Gbit / s;

Hdmi 2. 0: Prend en charge jusqu'à 4k à 60 Hz, ainsi que des fonctionnalités telles que la vidéo 3D et le HDR statique, avec une bande passante de 18 Gbit / s;

HDMI 2.1: La version de spécification la plus élevée actuellement disponible, offre une bande passante allant jusqu'à 48 Gb

Les câbles de version plus élevées ont naturellement un coût plus élevé pour la même longueur en raison de leurs capacités avancées.

Assurez-vous de comprendre ces différences entre les versions HDMI avant de en sélectionner une en fonction de votre configuration spécifique et des exigences de l'appareil.

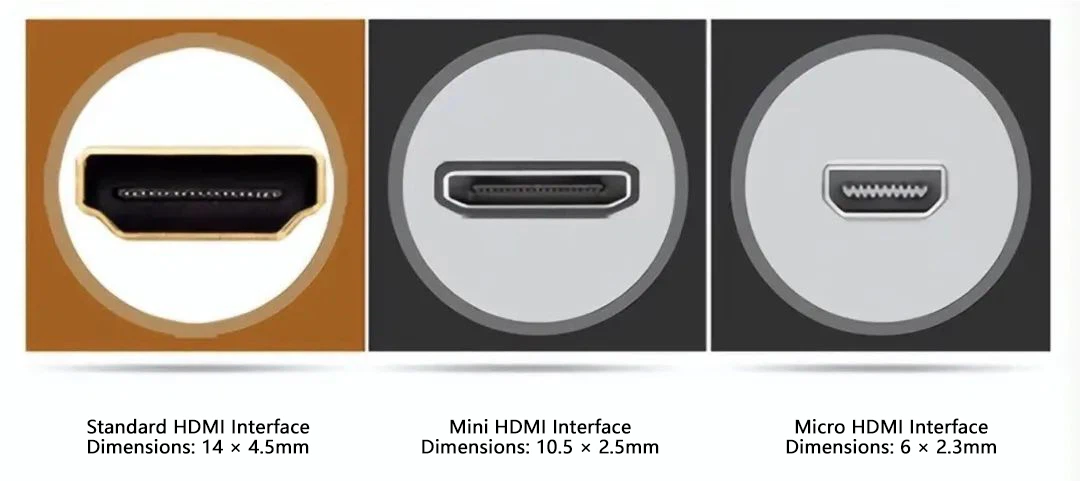

Il existe cinq types d'interfaces HDMI: Type A (standard), type B (double-link), type C (mini-HDMI), type D (micro-HDMI) et type E (automobile). Avant d'acheter un câble HDMI, confirmez le type d'interface HDMI sur votre périphérique d'affichage pour assurer la compatibilité.

Les types les plus courants sont:

Interface HDMI standard (type A): Environ 15 mm de large;

Interface mini-HDMI (Type C): Environ 10,5 mm de large;

Interface micro-HDMI (Type D): Environ 6 mm de large.

Chaque type a une taille et une conception physique distinctes, ce qui les rend non interchangeables par nature, alors assurez-vous de vérifier le type d'interface spécifique de votre appareil avant d'acheter un câble HDMI.

Pour les câbles avec des connecteurs plaqués en or, au-delà de leur apparence élégante, le placage en or offre des avantages tels qu'une meilleure résistance à la corrosion, une conductivité supérieure, une facilité de soudure, une tolérance à haute température et une résistance accrue à la résistance à l'usure des connecteurs dorés généralement supérieur aux non-plaqués non gold sur le marché aujourd'hui (la plupart présentent le plateau doré à haute épuisement à la hauteur 24k). Cependant, tandis que le placage d'or améliore la durabilité à l'extérieur, ce qui est finalement important, c'est les performances des broches internes à l'intérieur du connecteur qui interagissent directement avec l'interface de votre appareil.

Ces broches sont généralement fabriquées à partir d'alliage de bronze en étain en raison de ses propriétés élevées d'élasticité, d'excellente résistance à l'usure et de résistance à la corrosion. Les broches de haute qualité comportent souvent trois couches: le placage de nickel sur la bronze en étain suivi d'un placage d'or pour une durabilité et des performances améliorées.

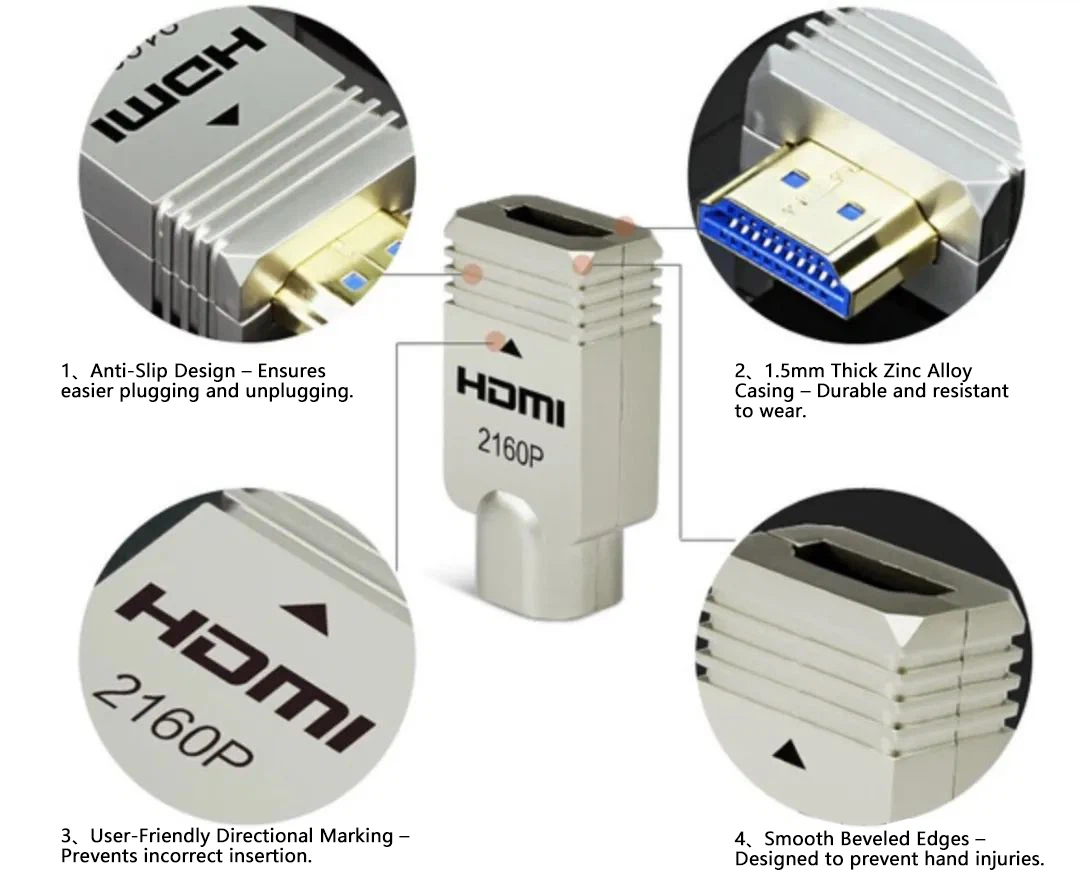

En ce qui concerne les boîtiers de connecteur: Bien que le plastique soit couramment utilisé dans les câbles standard, les options de gamme plus de gamme utilisent des boîtiers en aluminium ou en alliage de zinc - qui ne peuvent pas affecter directement la qualité du signal mais offrent une esthétique améliorée et une plus grande durabilité sous une utilisation fréquente par rapport aux alternatives en plastique.

Les câbles HDMI à fibre optique deviennent de plus en plus courants chez les fabricants car ils traitent de plusieurs lacunes associées aux câbles à longue distance à base de cuivre traditionnels: ils prennent en charge des distances de transmission beaucoup plus longues sans dégradation du signal notable; Ils peuvent être rendus beaucoup plus fins pour une installation plus facile; Ils offrent des performances plus stables par rapport aux câbles fragiles à base de cuivre.

Bien que les câbles HDMI à fibre optique soient très populaires pour ces raisons, ils sont également livrés avec les inconvénients de leur coût en raison de deux puces de conversion électriques optiques dans chaque câble: une puce convertit les signaux électriques en signaux optiques à une extrémité tandis qu'un autre les transmet en signaux électriques à l'autre extrémité. Ces puces fontcâbles à fibre optiquePlus cher que les options traditionnelles, de plusieurs centaines de dollars par mètre, mais leur coût unitaire moyen diminue sur des distances plus longues.

Un aspect critique lors de l'utilisationcâbles à fibre optiqueest leur nature directionnelle en raison de ces puces (avec des extrémités d'entrée / sortie désignées). Assurez-vous de les installer dans la bonne direction pendant la configuration.

Quant à décider quand des câbles à fibre optique sont nécessaires: les options basées sur le cuivre suffisent pour la transmission du signal HD standard sur des distances plus courtes (jusqu'à environ cinq mètres). Cependant, lors de la transmission de contenu ultra-HD comme4K @ 60Hzsur des distances plus longues dépassant dix mètres,câbles à fibre optiquesont recommandés pour maintenir une stabilité supérieure dans la fourniture de signaux à haute résolution à travers les longueurs étendues sans effort.

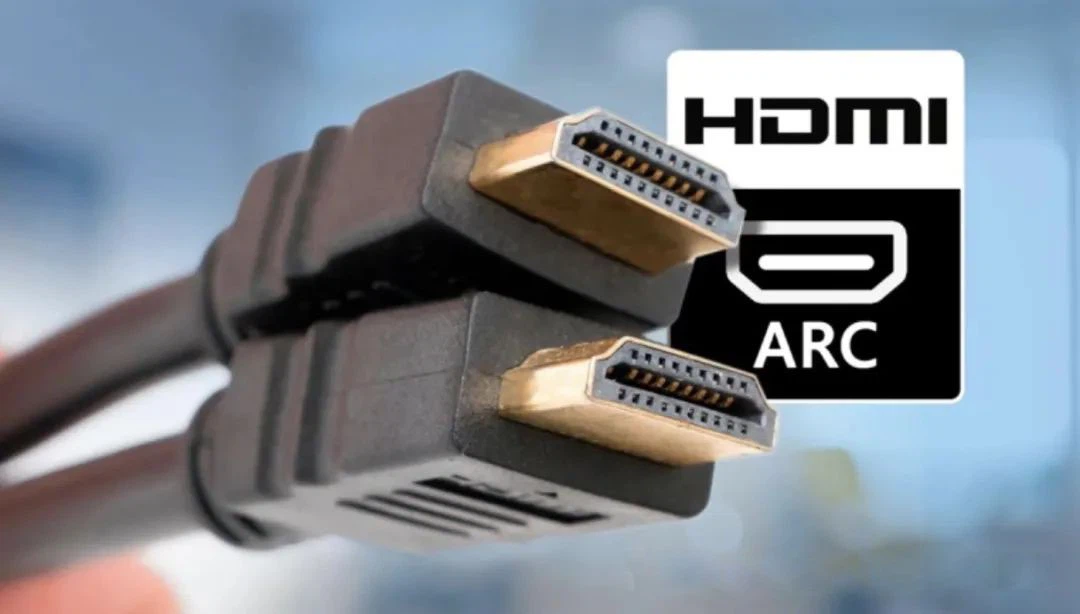

L'ARC et le CEC sont des fonctionnalités critiques dans les câbles HDMI, mais tous les câbles HDMI ne les soutiennent pas. Lors de l'achat, assurez-vous de le confirmer clairement. Certains ports HDMI peuvent avoir des étiquettes indiquant s'ils prennent en charge les fonctionnalités d'arc.

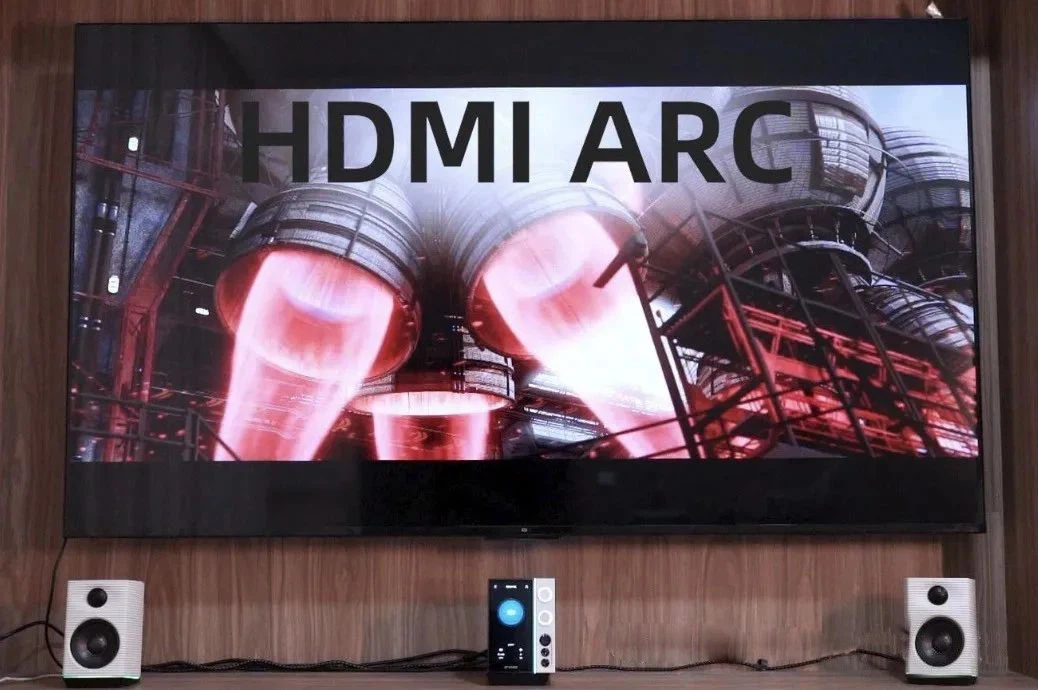

ARC, ou canal de retour audio, est une fonctionnalité introduite par le forum HDMI en 2009 aux côtés de la version de HDMI version 1.4. Son objectif principal est de transmettre des signaux audio et d'établir une interconnectivité audio entre un téléviseur et un système audio. Plus précisément, si un port HDMI prend en charge les fonctionnalités d'arc, le téléviseur peut transmettre des signaux audio via le câble HDMI à un amplificateur ou à un autre appareil audio avec des capacités d'arc HDMI, permettant au système audio de prendre le relais des haut-parleurs intégrés du téléviseur.

En 2017, avec l'introduction de HDMI version 2.1, l'association HDMI a ajouté EARC (Channel de retour audio amélioré), une version améliorée d'ARC.

La fonction CEC (Consumer Electronics Control) dans HDMI permet aux utilisateurs de contrôler d'autres périphériques compatibles CEC connectés via HDMI. Par exemple, lorsqu'un utilisateur insère un disque dans un lecteur Blu-ray, le téléviseur s'impose automatiquement en raison de la réception d'un signal CEC et son canal vidéo passe à l'entrée connectée au lecteur. De même, lors de la désactivation du téléviseur, un signal CEC informe également les périphériques connectés pour entrer en mode veille. Cela permet aux utilisateurs de contrôler tous les appareils connectés à HDMI avec une seule télécommande, éliminant l'inconvénient de jongler avec plusieurs télécommandes pour différents appareils. La fonction CEC a été prise en charge depuis HDMI version 1.3. S'il n'y a aucune indication claire de savoir si l'ARC et le CEC sont pris en charge, nous devons nous assurer que la version répond ou dépasse les normes requises pour ces fonctionnalités et vérifier leur support avec le fabricant.

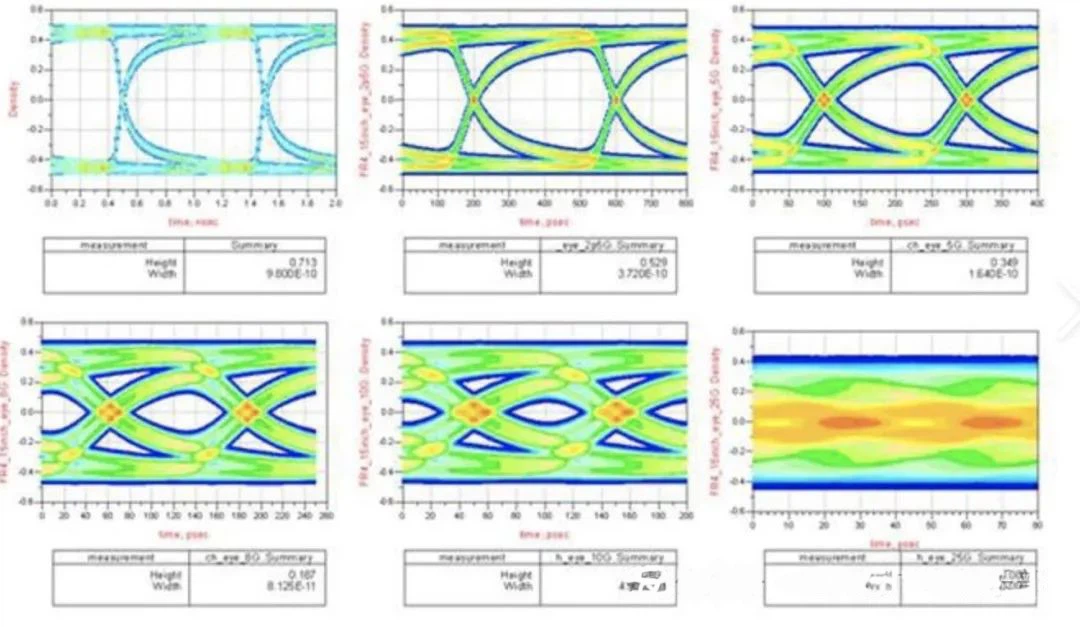

Idéalement, les tests de diagramme oculaire et les mesures de résistance à DC doivent être effectués pour tester les performances d'un câble HDMI; Cependant, ceux-ci nécessitent des oscilloscopes coûteux et doivent être effectués par des établissements professionnels équipés pour de tels tests.

Pour les utilisateurs ordinaires, il existe un moyen plus simple: vérifier si un câble HDMI nouvellement acquis peut fonctionner correctement sous ses spécifications maximales revendiquées.

Alors, comment faites-vous cela? Vous avez besoin d'un périphérique source capable de prendre en charge l'exemple de bande passante de 48 Gops, en utilisant une interface HDMI 2.1 de Sony PS5 (qui prend en charge jusqu'à 32 Gb Alternativement, vous pouvez utiliser des cartes graphiques GPU NVIDIA avec une interface HDMI 2.1 capable de sortir à 48 Gbps comme source de test.

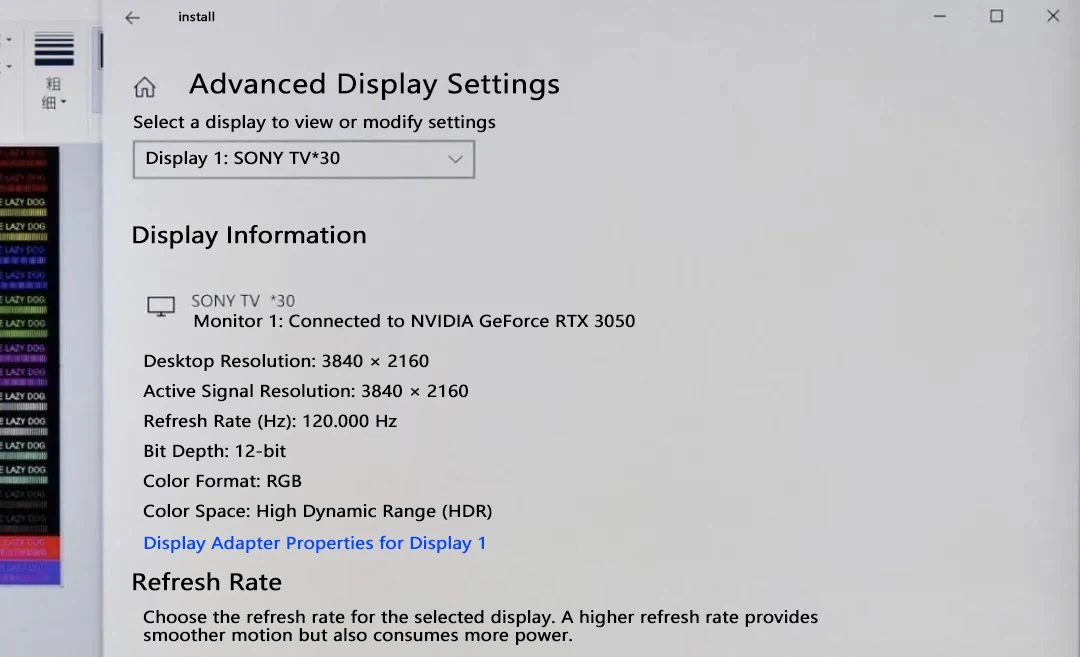

Connectez le câble HDMI testé à partir d'une telle source de sortie à une télévision équipée d'une interface HDMI 2.1 qui prend en charge la bande passante de 48 Gbit / s. Configurez les paramètres pour la résolution 4K à une fréquence d'images de 120 Hz avec une profondeur de couleur RVB à 12 bits par canal (12- bit). S'il n'y a pas de problèmes tels que des écrans noirs, des images vacillantes ou des artefacts mosaïques pendant le fonctionnement dans ces conditions, vos tests sont terminés.



Au fur et à mesure que le marché HDMI devient plus diversifié, les consommateurs sont désormais confrontés à d'innombrables options lors du choix des câbles, mais cette abondance entraîne également une confusion sur les spécifications du produit ou si les câbles répondent aux normes officielles. Pour répondre à ces préoccupations:

HDMI a introduit des méthodes de vérification en ligne qui permettent aux consommateurs de vérifier les produits avant de les acheter. Recherchez le code QR de vérification fourni par les adoptants et les détaillants autorisés sur des sites Web d'achat; La numérisation sur ces codes QR emmène les utilisateurs directement dans les pages officielles hébergées par hdmi.org. Ici, ils peuvent vérifier les détails essentiels tels que l'état de l'adoptant, le statut de certification des produits (par exemple, le nom de marque et le modèle) et la certification de la longueur de câble, ils achètent de véritables câbles haute performance qui répondent à leurs besoins sans se soucier de l'authenticité.

Pour obtenir une autorisation formelle pour les produits:

Les candidats doivent d'abord devenir membres de l'association HDMI (officiellement connu sous le nom de "adoptants HDMI"). Par la suite, ils soumettent leurs produits pour évaluation dans un centre de test autorisé (ATC). Une fois approuvés par le biais de tests, les fabricants reçoivent l'autorisation d'afficher des logos de certification sur leur identification claire de l'emballage des produits conformes aux consommateurs.





En résumé:
Il est recommandé que les consommateurs ne choisissent que des câbles HDMI® Ultra à grande vitesse certifiés officiellement certifiés portant des logos de certification appropriés sur leur emballage. Cela permet d'éviter la confusion ou les problèmes potentiels avec des alternatives non vérifiées tout en garantissant le respect des normes de l'industrie pour des performances et une fiabilité optimales.
