Différents types de connecteurs à fibre optique

Combien de différentstypes de connecteurs de fibresavez-vous? Les connecteurs à fibre optique sont des composants passifs universellement compatibles.Connecteurs fibre optiquedu même type peuvent généralement être utilisés de manière interchangeable et plusieurs fois, la perte de signal supplémentaire introduite étant généralement inférieure à 0,2 dB. Ceux qui ne connaissent pasfibres optiquespourrait penser à tort que les modules GBIC et SFP utilisent le même type de connecteur à fibre optique, ce qui est incorrect. Les modules SFP utilisent des connecteurs à fibre optique LC, tandis que les modules GBIC utilisent des connecteurs à fibre optique SC. Ci-dessous, nous examinons en détail les différents types de connecteurs à fibre optique que l'on trouve couramment dans les réseaux de communication et en présentons quelques-uns moins fréquemment rencontrés.

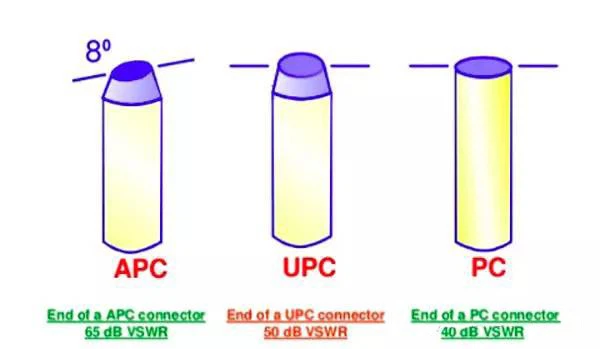

Les faces d'extrémité des fibres sont classées en types PC, UPC et APC. Le PC et l'UPC ont des faces d'extrémité sphériques parallèles à la surface du corps en céramique, tandis que l'APC présente une face d'extrémité sphérique inclinée à 8 degrés par rapport à la surface du corps en céramique.

Dans les scénarios quotidiens, les demandes des clients pour PC/UPC/APCcordes de correction de fibrepeut souvent prêter à confusion. En termes simples, les cordons de brassage PC sont considérés comme de qualité réseau-, tandis que les cordons de brassage UPC/APC sont de qualité télécommunication-. Leurs différences résident dans la fabrication de la tête du connecteur et dans la perte du cordon de brassage-Les cordons de brassage UPC/APC présentent une finition plus soignée et une perte moindre.



PC signifie Contact Physique. En fonction des niveaux de perte de réflexion, les connecteurs sont classés en PC (contact physique), SPC (contact super physique), UPC (contact ultra physique) et APC (contact physique angulaire). Selon les normes industrielles, les pertes de réflexion pour PC, SPC et UPC sont spécifiées respectivement à - 35 dB, -40 dB et -50 dB (la perte de réflexion mesure la quantité de lumière réfléchie par l'extrémité du connecteur ; une perte de réflexion plus faible indique de meilleures performances - ou indiquées sous forme de valeurs numériques plus élevées si l'on ignore le signe négatif). En principe, différents types de connecteurs ne peuvent pas être mélangés ; Cependant, étant donné que les PC, SPC et UPC ont tous des faces d'extrémité de fibre plates avec des différences uniquement au niveau de la qualité de polissage, le mélange de ces trois types ne provoque généralement pas de dommages physiques permanents aux connecteurs.

APC est complètement différent ; sa face d'extrémité est polie à un angle de 8 degrés pour réduire la réflexion. Sa perte de réflexion standard industrielle est de -60 dB. Les connecteurs APC ne peuvent se connecter qu'à d'autres connecteurs APC. Étant donné que les connecteurs APC diffèrent structurellement des connecteurs PC, leur connexion à l'aide d'une plaque à bride peut endommager leurs extrémités de fibre. La méthode appropriée pour connecter APC à un PC consiste à utiliser une conversioncâble de raccordementspécialement conçu à cet effet. De plus, il convient de noter que les connecteurs APC sont généralement verts (tandis que les fibres jaunes indiquentfibres monomodes-), et l'inclinaison de la face d'extrémité de la fibre est visible à l'œil nu.

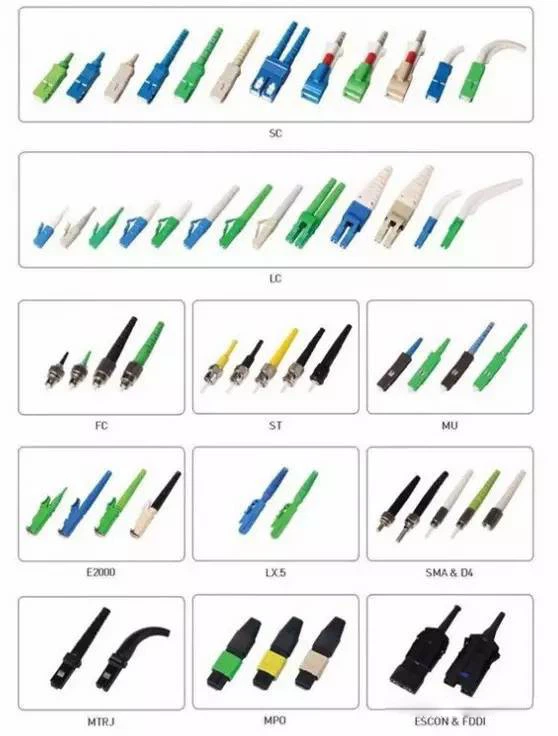

Les connecteurs à fibre optique peuvent être classés en différentes catégories en fonction de différents critères : par support de transmission (mono-mode vs.multi-mode), par structure (FC, SC, ST, D4, DIN, Biconic, MU, LC, MT), par type de face d'extrémité de broche (FC-PC/UPC ou APC) ou par nombre de cœurs (simple-cœur ou multi-cœur).

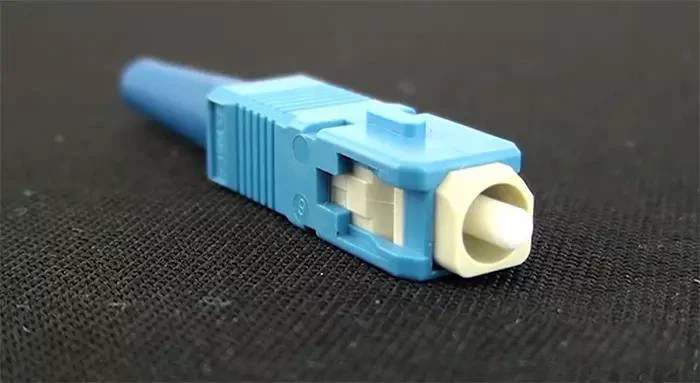

Ce type a été développé par la société japonaise NTT Corporation. Il comporte un connecteur standard de forme carrée-logé dans un plastique technique durable qui résiste aux températures élevées et à l'oxydation.



L'interface optique des équipements de transmission utilise généralement des connecteurs de type SC-. Les dimensions des broches et du manchon de couplage sont identiques à celles des connecteurs de type FC-. La face d'extrémité de la broche est généralement polie dans le style PC ou APC.



Son mécanisme de fixation implique un système de verrouillage push-pull qui ne nécessite aucune rotation lors de l'insertion ou du retrait. Ce type de connecteur est peu coûteux, facile à utiliser lors d'actions plug-and-play, présente une faible fluctuation de perte d'insertion dans des conditions de pression, possède une résistance mécanique élevée contre les forces de contrainte dans des environnements d'utilisation tels que les configurations d'installation impliquant des réseaux denses.

Couramment utilisé dansrépartiteurs optiquesavec des boîtiers circulaires et des mécanismes de verrouillage de filetage-de vis.

Les connecteurs de type ST-dominent les connexions Ethernet 10Base-F sur les liaisons multimédias optiques au sein des réseaux-en particulier danspanneaux de brassage optiquesLes -et les convertisseurs s'appuient également fréquemment sur des connexions de type ST-pour les opérations internes.

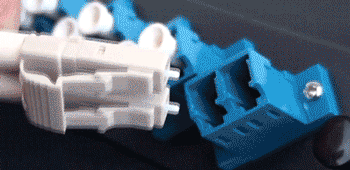

Le connecteur de type LC-a été développé par Bell Labs et utilise un mécanisme de verrouillage de prise modulaire pratique similaire aux fiches de style RJ-.

Ses dimensions de broche et de manchon sont la moitié de celles utilisées dans les connecteurs SC ou FC standards-mesurant seulement 1,25 mm-permettant une densité accrue dansrépartiteurs de fibres.

Dominant actuellement-les applications monomodes à petit facteur de forme à l'échelle mondiale dans tous les secteurs nécessitant une précision-des cadres de mise à l'échelle efficaces universalisant une polyvalence dynamique alignant des voies robustes une innovation durable cohérente-pilotant des mises en œuvre intelligentes interconnectivité maximisée solutions réactives croissance sans limites continuité redéfinissant l'excellence opérationnelle élargir les opportunités adaptabilité transformatrice remodeler l'évolution intelligente une prévoyance sans précédent optimiser l'intégration transparente relier la connectivité future aspirations visionnaires accélérer le potentiel une ingéniosité illimitée transcender les barrières -percées de pointe-à l'épreuve du temps les aspirations de l'humanité responsabiliser la transformation de la prochaine génération-plates-formes révolutionnaires architecture d'accès équitable innovation holistique alignement pionnier possibilités de collaboration florissantes excellence adaptative progrès réinventé.

Ce type de connecteur a été initialement développé par la société japonaise NTT. FC signifie Ferrule Connector, indiquant sa méthode de renforcement extérieur métallique, qui utilise un manchon métallique. Il est généralement employé sur leFDALcôté. Les connecteurs en métal sont plus durables et supportent un nombre de cycles d'accouplement plus élevé que ceux en plastique, et leur méthode de fixation implique des filetages. À l'origine, les connecteurs de type FC- utilisaient des ferrules en céramique au niveau de l'interface de raccordement.

Ces connecteurs sont de structure simple, faciles à utiliser et simples à fabriquer. Cependant, les extrémités des fibres optiques sont sensibles à la poussière et sujettes aux réflexions de Fresnel, ce qui rend difficile l'amélioration des caractéristiques de perte de réflexion.

Des améliorations ultérieures ont été apportées à ce type de connecteur en adoptant des ferrules à surfaces de contact sphériques (PC) tout en gardant la structure externe inchangée. Cela a considérablement amélioré les performances de perte d’insertion et de perte de retour.

MT-RJ est issu du connecteur MT développé par NTT, doté d'un mécanisme de verrouillage similaire aux connecteurs électriques LAN RJ-45. L'alignement des fibres est réalisé à l'aide de broches de guidage positionnées de chaque côté du boîtier compact. Pour faciliter la connexion avecémetteurs-récepteurs optiques, la face d'extrémité de la fibre du connecteur est conçue avec des fibres à double cœur-disposées à 0,75 mm les unes des autres. Il est principalement utilisé comme connecteur à fibre optique haute densité-nouvelle génération-pour la transmission de données.

Ces-connecteurs de fibre optique haute densité prennent en charge plus de deux fibres dans un seul boîtier de connecteur, les connecteurs MPO/MTP à 12 fibres étant couramment utilisés aujourd'hui.

Ils sont principalement appliqués danscentres de donnéespour résiliécâble à fibresConnexions et prend en charge les canaux optiques 40G (12 fibres) et 100G (24 fibres). Les connecteurs MPO/MTP ne sont pas conçus pour une terminaison sur-site ; Même si certains fabricants ont introduit des processus d'assemblage sur site, ceux-ci ne sont pas pratiques pour un déploiement à grande échelle. Le connecteur MTP est une version améliorée du connecteur MPO avec de meilleures performances de transmission, une perte moindre et une précision plus élevée.

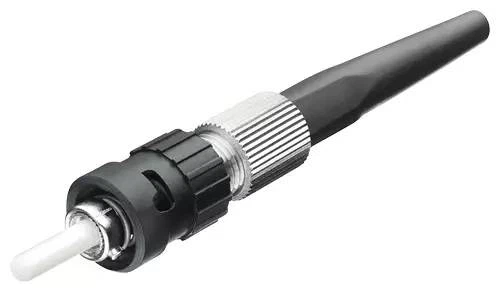

Ce type d'interface fibre optique a été développé par Siemens pour les équipements Ethernet industriels. Son apparence est très similaire aux connecteurs de type ST- et il utilise le même mécanisme de verrouillage ; cependant, sa virole en céramique est légèrement plus courte que la virole utilisée dans les connecteurs de type ST-.

Il est généralement appliqué dans les périphériques de réseau Ethernet industriels tels quecommutateurs industrielsou des microcontrôleurs (courants dans les équipements industriels de fabrication allemande-).

Ce connecteur a été développé en Allemagne et comporte des ferrules et des manchons de couplage avec des dimensions structurelles identiques à celles des connecteurs de type FC-mais utilise des faces d'extrémité polies en PC-. Par rapport aux connecteurs de type FC-, sa structure est plus complexe car elle intègre des ressorts internes dans ses composants métalliques pour contrôler la pression et éviter d'endommager la face d'extrémité en raison d'une pression d'insertion excessive. De plus, ce connecteur offre une précision mécanique plus élevée, ce qui entraîne des valeurs de perte d'insertion plus faibles.

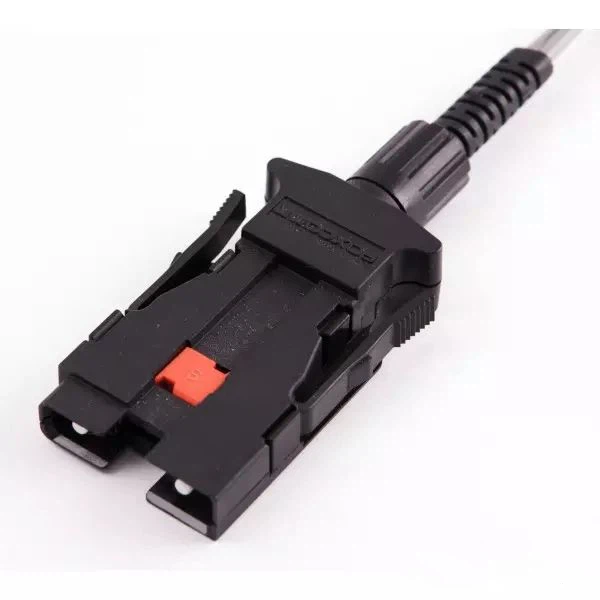

FDDI est principalement utilisé dans les systèmes fibre duplex conformes aux normes de réseau fédérateur FDDI et aux spécifications de bus à jetons IEEE802.4 sous les protocoles ANSI X3T9.5 FDDI PMD.

Le connecteur MU (Miniature Unit Coupling) est basé sur le connecteur de type SC-largement utilisé, mais a été développé par NTT comme le plus petit connecteur de fibre optique monocœur-au monde. Il utilise une virole de 1,25 mm de diamètre avec des mécanismes d'auto-rétention, permettant des configurations de montage à haute-densité. En utilisant les ferrules de 1,25 mm de diamètre de MU, NTT a créé une série de connecteurs MU, notamment des connecteurs de type prise-pour les connexions de câbles à fibre optique (série MU-A), des connecteurs de fond de panier avec mécanismes de rétention automatique-(série MU-B) et des prises simplifiées pour connecter des modules LD/PD avec des fiches (série MU-SR). À mesure que les réseaux optiques évoluent rapidement vers des bandes passantes et des capacités plus importantes parallèlement à l'adoption généralisée de la technologie DWDM, la demande de connecteurs de type MU- augmentera rapidement.

Le produit le plus représentatif parmi ces connecteurs pour fibres optiques a été développé par les Bell Labs aux États-Unis. Il se compose de deux bouchons cylindriques moulés en forme de cône tronqué à leurs extrémités, qui sont assemblés à l'aide d'un manchon interne en plastique à double cône -.

Les connecteurs SMA sont utilisés dans des applications spécialisées au sein des systèmes de communication à fibre optique telles que les équipements de test, les réseaux de données, les instruments militaires et les dispositifs médicaux. Les connecteurs SMA utilisent généralement l'un des deux matériaux de virole suivants : céramique ou métal.

Les connecteurs de type D4-sont des conceptions plus anciennes comportant des anneaux d'alignement et des ressorts de contrôle de pression pour éviter les dommages dus à une pression d'insertion excessive sur les faces d'extrémité, réduisant ainsi considérablement les pertes-sa virole a un diamètre de 2 mm. Le corps du connecteur D4 de style à sertir- est fabriqué à partir de laiton nickelé avec des manchons de queue disponibles en plusieurs options de couleurs.

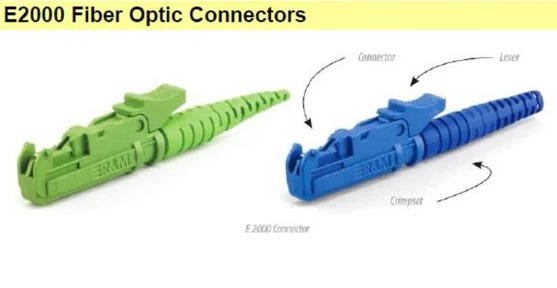

Le connecteur fibre optique E2000 adopte un mécanisme de verrouillage push-pull pour une installation facile ; son boîtier est fabriqué à partir de plastiques techniques, ce qui le rend idéal pour les installations denses, en particulier avec des fibres monomodes ; il comporte également des cache-poussière intégrés.

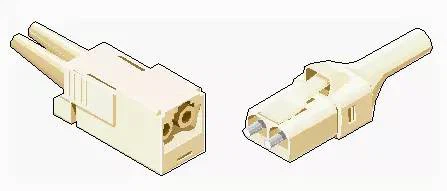

OPTI-JACK est un connecteur à fibre optique SFF (Small Form Factor) initialement utilisé dans les applications de réseau optique de bureau.

Le connecteur fibre optique VF-45-également connu sous le nom de SG (selon TIA/EIA-604-7) a été introduit par 3M à la fin des années 1990 ; il ne nécessite pas de ferrules pour les connexions de signaux optiques, fréquemment utilisées dans les systèmes d'accès aux réseaux optiques.

LX5 est un connecteur optique SFF robuste conçu spécifiquement pour répondre aux besoins opérationnels de l'industrie de la télévision par câble.

Lors de l'étiquetage des marquages ​​de connexion en queue de cochon tels que « FC/PC » ou « SC/PC », leur signification est la suivante :
Le segment précédant "/" indique le type de modèle de connecteur utilisé dans la queue de cochon ("SC" indique une connexion en queue de cochon de style SC-).
Le segment suivant "/" spécifie la-technologie de traitement des faces-la méthode de meulage utilisée ("PC" signifie polissage par contact physique-la technique la plus courante).
