Câble de liaison pré-terminé de corde de correction multimode du noyau OM5 MPO de 3,0 mm 12-
Alimentez votre centre de données sans effort avec le cordon de brassage OM5 MPO à 12 -cœurs de COBTEL. Virole MT à faible-perte, gaine LSZH, pré-connectorisée et prête à être déployée.
Description

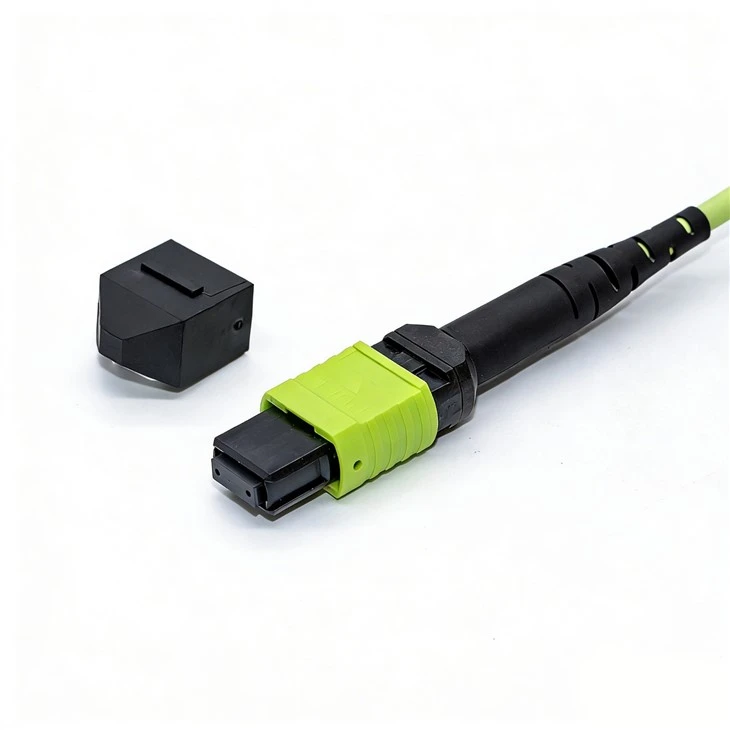

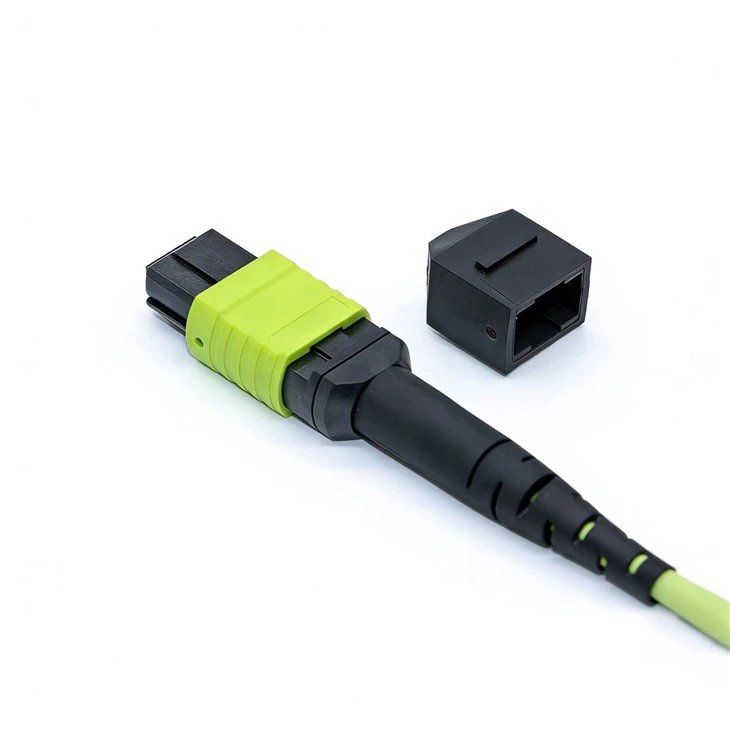

Cordon de brassage COBTEL OM5 MPO à 12 cœurs|Câble principal de 3,0 mm
MPO-OM5
Cordon de brassage à fibre optique
Le vert citron-câble de correction de fibre de mpoque les centres de données hyperscale choisissent une virole MT - de qualité opérateur-, inférieure ou égale à 0,3 dB de perte d'insertion, pré-terminée et prête à être déployée dès son arrivée sur site.
Le câble de brassage COBTEL MPO conçu pour les réseaux qui ne peuvent pas échouer
Certains câbles à fibres optiques ressemblent à la pièce. de COBTELcâble mpo om5le joue réellement. Cet assemblage de tronc pré-terminé à 12-cœurs de 3,0 mm-combine un verre multimode à large bande OM5 de nouvelle-génération avec une virole MT de qualité transporteur-, une gaine LSZH/OFNP écologique et des tests optiques en usine qui produisent des résultats documentés et reproductibles sur chaque unité expédiée.
La gaine vert lime distinctive-n'est pas seulement un code couleur de l'industrie OM5 -, c'est un signal visuel à votre équipe d'installation que le verre à l'intérieur fonctionne sur toute la plage de longueurs d'onde SWDM4 (850 nm à 953 nm à 1 060 nm), et pas seulement la fenêtre de 850 nm prise en charge par les anciens types multimodes. Lorsque la feuille de route de votre émetteur-récepteur passe à des optiques parallèles 40G BiDi, 100G SWDM4 ou 400G, celacâble principal mpo/mtpest déjà là et attend.
Chaque détail de cet assemblage est choisi pour la performance. Le corps du connecteur ignifuge de haute-précision- maintient la ferrule MT dimensionnellement stable sur une large plage de températures. La protection du manchon à longue-queue est une conception intégrée-d'une seule pièce - sans botte séparée susceptible de glisser ou de se dégrader. La gaine du câble elle-même résiste à l'humidité, aux acides, aux alcalis et aux contraintes mécaniques supérieures à 100 N de charge de traction. Ce ne sont pas des allégations marketing. Il s'agit de propriétés matérielles mesurables reflétées dans le certificat de test de chaque unité.
Pour les revendeurs informatiques, les entrepreneurs en câblage structuré et les équipes d'approvisionnement des centres de donnéesassemblages de câbles mpoà grande échelle, le cordon COBTEL OM5 MPO réduit simultanément deux risques majeurs : le risque d'erreurs de terminaison sur le terrain et le risque d'acheter une infrastructure que vous devrez remplacer à mesure que la demande de bande passante augmente.
Six raisons pour lesquelles les ingénieurs font confiance à ce câble MPO/MTP avant tous les autres
Chaque réclamation de performance à ce sujetcâble de fibre de mtp mpoest soutenu par une décision de conception mesurable - et non par une fiche technique remplie pour impressionner.
Faible perte - Inférieure ou égale à 0,3 dB de perte d'insertion
La géométrie de la virole MT et l'-face d'extrémité polie à la machine- offrent une perte d'insertion égale ou inférieure à 0,3 dB par paire de connecteurs accouplés. Chaque unité est livrée avec un certificat de test confirmant cette valeur - et non un chiffre typique, une mesure réelle.
Virole MT à faible perte-
COBTEL utilise une virole MT moulée avec précision-avec une excellente concentricité et une excellente précision dimensionnelle. Une fiabilité élevée, une bonne stabilité et une perte de réflexion supérieure ou égale à 60 dB distinguent cette virole des alternatives génériques sur le marché.
Construction de qualité télécommunication
Cecâbles de correction de mpol'assemblage est construit selon les normes des réseaux de télécommunications - et pas seulement les spécifications du centre de données. Cela signifie des tolérances plus strictes sur la géométrie des fibres, les dimensions de raccordement des connecteurs et la résistance à l'environnement que les assemblages classiques de qualité informatique.
Performances stables à toute température
De −20 degrés à +75 degrés de fonctionnement et de −40 degrés à +85 degrés de stockage, les performances optiques restent conformes aux spécifications. Le noyau de fibre insensible aux courbures maintient l'intégrité du signal même lorsque le routage des câbles crée des courbures serrées à l'intérieur d'armoires remplies.
Prise en charge de la transmission-haute vitesse
Conçu pour les applications 10G, 40G et 100G utilisant les modules émetteurs-récepteurs SR4, BiDi et SWDM4. En tant quecâble de fibre de mpo 12, les 12 brins participent à une transmission parallèle, maximisant le débit global par parcours de câble.
Noyau de fibre OM5 hautes-performances
Verre multimode à large bande OM5 50/125 μm avec une bande passante modale effective minimale de 28 000 MHz·km. La construction insensible aux courbures- réduit la dégradation du signal dans les installations à haute -densité et à rayon étroit-.
Matériaux haut de gamme, fabriqués avec précision -, du noyau de fibre à la gaine extérieure
COBTEL utilise des composants d'origine-neufs et de haute qualité-dans chaquecâble mpo/mtpassemblée. Rien de recyclé. Rien de compromis.
De bonnes propriétés mécaniques et une macro-résistance à la flexion maintiennent le signal intact lorsque le routage des câbles n'est pas droit-en ligne.
Conception monobloc-intégrée - haute ténacité, résistance à la flexion-résistante, robuste et durable, anti--efficace au niveau du démarrage du connecteur.
Le boîtier du connecteur maintient la précision dimensionnelle malgré les températures extrêmes, garantissant des performances optiques constantes sur l'ensemble de la matrice de 12 fibres.
Perte de retour élevée, faible atténuation, faible perte d'insertion. Excellente concentricité et stabilité dimensionnelle grâce à 500 cycles d'accouplement supérieurs ou égaux.
Faible-émission de fumée, sans halogène-et ignifuge-. Excellente résistance à l’humidité et forte résistance aux acides/alcalis. Matériau écologique-à faible-carbone.
Forte résistance aux forces de traction lors de l’installation. Robuste, non-déformable, incassable sous des charges normales de traction de câble-.
La veste LSZH/OFNP sur cecâble principal mtp/mpon'est pas une case à cocher. Dans les environnements de centres de données fermés, -canaux sous-sol, chemins de câbles aériens, colonnes montantes -, la conformité à la sécurité incendie est obligatoire et non facultative. Le matériau LSZH émet considérablement moins de gaz et de fumée toxiques que les gaines en PVC standard, protégeant ainsi le personnel et les équipements sensibles autour du câble en cas d'incendie.
La couleur vert citron-elle-même remplit une fonction pratique importante : elle permet une identification visuelle immédiate de la fibre OM5 dans les environnements de fibre mixte-génération où les câbles OM3 (aqua), OM4 (violet erika) et OM5 (vert citron) peuvent partager les mêmes chemins de câbles. Votre équipe d'installation peut vérifier le type de fibre en un coup d'œil sans vérifier une étiquette.
Spécifications complètes : Cordon de brassage COBTEL 3,0 mm 12 cœurs OM5 MPO
Provenant directement de la documentation produit de COBTEL -, les chiffres dont vos équipes d'ingénierie et d'approvisionnement ont besoin.
| Paramètre | Spécification COBTEL |
|---|---|
| Marque | COBTEL |
| Type de produit | Cordon de brassage à fibre optique MPO OM5 (tronc pré-terminé) |
| Type de connecteur | MPO (cordon de brassage fibre OM5) - mâle/femelle (préciser) |
| Type de fibre | Multimode OM5 (50/125 μm) |
| Nombre de fibres | 12 cœurs |
| Diamètre extérieur | 3,0 mm |
| Matériau de la veste | LSZH / OFNP |
| Couleur de la veste | Vert Citron (norme OM5) |
| Longueur d'onde de fonctionnement | 850 nm (primaire) ; 850-1 060 nm (gamme SWDM4) |
| Perte d'insertion (max) | Inférieur ou égal à 0,3 dB |
| Perte de retour (min) | Supérieur ou égal à 60 dB |
| Résistance à la traction | > 100 N |
| Température de fonctionnement | −20 degrés à +75 degrés |
| Température de stockage | −40 degrés à +85 degrés |
| Type de virole | Virole MT à faible-perte (concentricité et précision dimensionnelle élevées) |
| Construction | Protection de manchon longue-pré-préterminée,-testée en usine et intégrée |
| Indice de flamme | Corps de connecteur à faible-émission de fumée-sans halogène (LSZH) et ignifuge- |
| Conformité écologique | Veste écologique à faible-carbone-conforme RoHS |
| Longueurs standards | 1m, 2m, 3m, 5m, 7m, 10m, 15m, 20m (personnalisé sur demande) |
| Norme de test | CEI 61754-7, TIA-604-5 (FOCIS-5), CEI 61034, CEI 60754 |
| Options de polarité | Méthode A, B, C (selon TIA-568) |
🔵 Compatibilité Cisco MPO- Vérifié
Cecâble Cisco MPOL'assemblage s'accouple directement aux modules Cisco QSFP-100G-SR4-S, QSFP-40G-SR4 et QSFP-100G-SWDM4-S. Utilisez-le comme connexion directecâble Cisco MPO 12entre les commutateurs spine Cisco Nexus 9000-série et l'équipement supérieur-de-rack - ou connectez-vous via des cassettes de dérivation à chaque extrémité. Une seule famille de câbles, une compatibilité totale avec l'écosystème Cisco, zéro surprise sur le budget liaison optique.
Le même assemblage fonctionne également sur les plates-formes Juniper, Arista et Huawei. Votre équipe d'approvisionnement en recherche uncâble mpo 12UGS ; votre équipe CNO l'utilise partout.
OM5 vs OM4 vs OM3 : pourquoi la mise à niveau de votre câble MPO est importante maintenant
Uncâble om4 mpoest aujourd’hui une infrastructure solide. Mais les chiffres ci-dessous montrent exactement où OM5 avance - et pourquoi la différence augmente à mesure que votre demande de bande passante augmente.
| Fonctionnalité | OM3 MPO | Câble OM4 MPO | COBTEL OM5 ✓ |
|---|---|---|---|
| Min. Bande passante modale effective | 2 000 MHz·km | 4 700 MHz·km | 28 000 MHz·km |
| Prise en charge de SWDM4 | ✗ | ✗ | ✓ |
| Portée maximale de 100 G SR4 | 70 m | 100 m | 150 m |
| Longueurs d'onde de fonctionnement | 850 nm | 850 nm | 850-1 060 nm |
| Chemin de mise à niveau 400G | ✗ | Partiel | ✓ |
| Couleur de la veste (standard) | Aqua | Erika Violette | Vert citron |
| Perte d'insertion (COBTEL) | - | - | Inférieur ou égal à 0,3 dB |
| Perte de retour (COBTEL) | - | - | Supérieur ou égal à 60 dB |
| Compatibilité descendante OM3/OM4. | - | Oui | ✓ |
| Veste LSZH disponible | Varie | Varie | ✓ Norme |
Le delta de coût entre un standardcâble om4 mpoet un COBTELcâble mpo om5le montage est marginal au niveau des câbles. Le coût du déploiement d'OM4 dans une nouvelle construction, puis de la mise à niveau des émetteurs-récepteurs SWDM4 deux ans plus tard, n'est pas du tout marginal. Chaque passage de câble que vous remplacez entraîne des coûts de temps d'arrêt, de main d'œuvre et de coordination de projet - qui éclipsent l'investissement supplémentaire dans OM5 dès le premier jour.
OM5 est également le seul type de fibre multimode classé sous TIA-492AAAE spécifiquement pour le fonctionnement à large bande. Cette classification est importante pour les entreprises et les opérateurs clients qui ont besoin d'une confirmation du type de fibre documentée par des normes-dans leurs enregistrements de câblage structuré tel que construit.
Où les câbles principaux COBTEL MPO/MTP fonctionnent chaque jour
Cescâbles de tronc de mpo mtpapparaissent dans les environnements fibre les plus exigeants de la planète - et ils ne manquent pas.
Centres de données hyperscale
Basculez-pour-changer les connexions directes et les connexions croisées de la zone de distribution principale-à 40 G/100 G.
Installations de colocation
Cordons de brassage principaux MTP/MPO reliant les armoires aux cadres de connexion croisée-centralisés.
Réseaux centraux d'entreprise
Des dorsales fibre-à-feuilles où la latence, le budget de perte et la marge de bande passante sont tous importants.
Systèmes de cassettes MPO
Les déploiements de lignes réseau-vers-cassettes qui interrompent le MPO à 12 fibres s'étendent vers des ports duplex LC individuels.
Diffusion et médias
Le transport vidéo 4K/8K non compressé nécessite une fibre qui ne compromet jamais une seule image.
HPC et pôles de recherche
Interconnexions optiques parallèles pour les clusters de calcul exécutant plus de 100 G de structure inter-nœuds.
Informatique de santé
Les systèmes PACS, DSE et d'imagerie médicale n'exigent aucune erreur de signal à chaque transfert de données.
Réseaux financiers
Infrastructure d'échange à faible-latence où les performances de la fibre inférieures à-microsecondes génèrent des revenus.
Topologies courantes de cordons de brassage de tronc MPO
Topologie 1 -Commutateur direct-vers-Switch (100G SR4)
QSFP-100G-SR4
Cordon de coffre
QSFP-100G-SR4
Topologie 2 - Distribution basée sur cassette- (Commutateur → Panneau → Serveur)
QSFP 850 nm
Panneau A
Cordon OM5
Panneau B
LC Duplex
L'image 8 de la propre documentation de COBTEL montre exactement comment cescâbles mpo/mtps'intégrer dans une disposition d'armoires de centre de données-à haute densité : lecâble principal mtp/mpos'étend entre l'armoire de commutation/réseau et l'armoire de connexion croisée-, tandis que les cassettes MPO à chaque extrémité séparent le tronc de 12-fibres vers des connexions de serveur ou de stockage individuelles. Cette architecture maintient la densité des câbles gérable, simplifie les déplacements/ajouts/modifications et permet à un seul type de câble - le tronc COBTEL OM5 MPO - de servir l'épine dorsale de l'ensemble de l'installation.
Pré-Précision pré-terminée : pourquoi l'assemblage en usine surpasse à chaque fois la terminaison sur site
La terminaison sur site des connecteurs MPO nécessite des outils spécialisés, des conditions environnementales contrôlées et des techniciens qualifiés. Pré-terminéassemblages de câbles mpovous n'avez besoin de rien de tout cela -, branchez-le et c'est parti.
Épissage à champ nul requis
COBTELcâble de correction de fibre de mpoles assemblages arrivent terminés, testés et bouchés. Votre équipe d'installation connecte le câble - et non le connecteur. Le temps de déploiement passe d'heures à minutes par exécution, ce qui est extrêmement important dans un calendrier de build compressé.
Certificat de test optique en usine
Chaque assemblage est livré avec un certificat de test de perte d'insertion et de perte de retour documenté. Lorsque votre client demande des-données de performances optiques telles que construites, vous lui remettez un document - et non une promesse. Il s’agit de la norme applicable aux contrats d’entreprise et gouvernementaux.
Performances cohérentes et reproductibles
Le polissage à la machine et l'alignement précis des broches produisent une géométrie de la face d'extrémité du connecteur-qui est la même sur l'unité 1 et l'unité 500. Les connecteurs à terminaison manuelle-ne peuvent pas égaler cette répétabilité -, en particulier au rythme d'un déploiement de fibre à grande échelle-.
Démarrage intégré à l'épreuve des tractions-
La protection du manchon à longue-queue est une seule pièce moulée - et non une botte à pousser-qui se sépare sous les charges de traction du câble-. La conception intégrée de COBTEL présente une ténacité et une résistance à la flexion élevées-, qui protègent la fibre au point le plus sollicité mécaniquement de l'assemblage.
Pourquoi les distributeurs et les intégrateurs de systèmes s'approvisionnent en câbles COBTEL MPO en volume
COBTEL ne vend pas de câbles. COBTEL fournit une infrastructure pour des réseaux qui transportent chaque jour des millions de dollars de trafic. Ce cadre change la façon dont chaque décision concernant un produit est prise.
Les prix varient de 10 -commandes d'échantillons d'unités jusqu'aux contrats d'achat généraux pour les intégrateurs de systèmes gérant des déploiements multisites.
Longueurs standard du catalogue de 1m à 20m. Longueurs et configurations personnalisées disponibles pour les espacements de rack non-standard ou les exécutions sur campus.
Précisez votre méthode de polarité au moment de la commande. Aucun adaptateur de conversion de champ-nécessaire - l'assemblage est livré configuré pour votre architecture réseau.
Les longueurs standard sont expédiées sous 3 à 5 jours ouvrables. Assemblages personnalisés dans un délai de 7 à 10 jours ouvrables. Documentation logistique complète pour le dédouanement des importations internationales.
Évaluez une unité réelle avant de vous engager dans une commande en volume. Testez vous-même la perte d’insertion. Confirmez l'ajustement avec vos modules émetteur-récepteur. Alors commandez en toute confiance.
Cassettes MPO, câbles de dérivation Hydra, panneaux d'adaptateurs, kits de nettoyage - fournissent l'infrastructure MPO complète auprès d'un seul fournisseur, d'une seule relation, d'une seule facture.
Le meilleur argument pour acheter COBTELcâble mpo/mtple volume n'est pas le prix - c'est la prévisibilité. Lorsque vous déployez le même assemblage-préterminé et testé en usine-sur 400 connexions d'armoire, chaque lien fonctionne dans la même enveloppe de perte d'insertion. Votre calcul de budget optique tient. Votre équipe NOC ne recherche pas les erreurs intermittentes causées par la variation du connecteur. Votre client approuve l'installation pour la première fois.
Ce niveau de cohérence est ce qui différencie un fournisseur d’un partenaire. COBTEL construit des assemblages pour être un partenaire de vos projets d'infrastructure - et non un élément de campagne sur un bon de commande.
Questions posées par les ingénieurs et les acheteurs avant de commander
Prêt à déployer des câbles COBTEL OM5 MPO ?
Demandez un devis, commandez des échantillons d’évaluation ou parlez à un spécialiste de l’infrastructure fibre optique COBTEL. Chaque demande reçoit une réponse d'un ingénieur - et non d'un chatbot.
Demander un devis → Télécharger la fiche technique© 2024 COBTEL. Tous droits réservés. Spécialistes des câbles à fibres optiques MPO/MTP de qualité transporteur. |Contact | Termes | Confidentialité
