La différence entre les câbles de raccordement ordinaires et les câbles d'interconnexion

Ordinaire

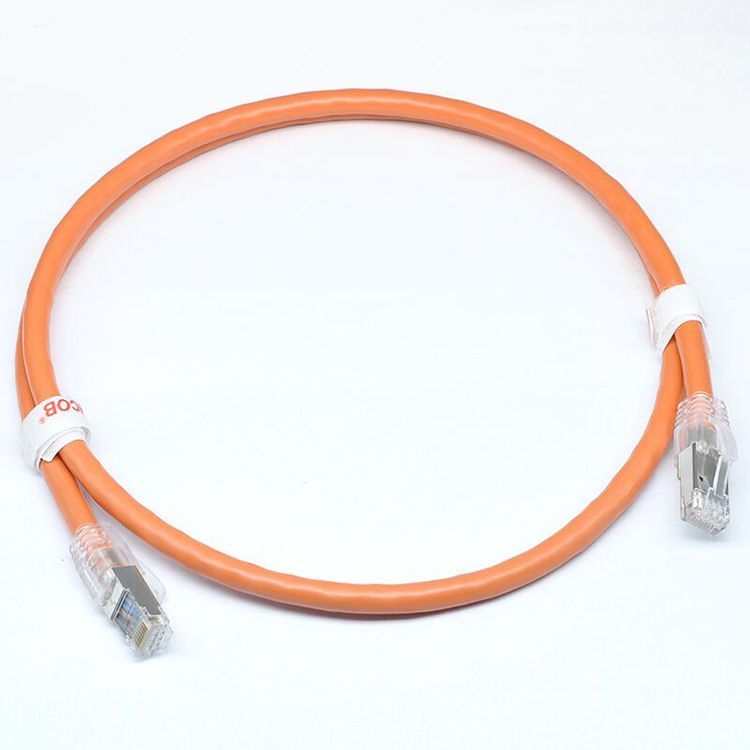

Câble de raccordement ordinaire (câble droit): utilisé pour connecter différents appareils, tels que la connexion entre la carte réseau de l'ordinateur et le module, la connexion entre le panneau de brassage et la salle de câblage et la connexion entre le panneau de brassage et le HUB ou interrupteur. Les connecteurs RJ45 aux deux extrémités du câble direct sont câblés de la même manière, en utilisant la séquence de lignes standard T568B.

Câble croisé (câble croisé): utilisé pour connecter le même appareil, comme la connexion entre le HUB et le commutateur. Les méthodes de câblage RJ45 aux deux extrémités sont différentes. La norme T568B et la norme T568A sont utilisées respectivement. L'un des câblages est nécessaire pour commuter 1/3 et 2/6 paires, et les paires restantes peuvent toujours être installées dans une correspondance un à un.

Dans le système de gestion intelligente de câblage intégré, un câble de raccordement de marquage est également utilisé, qui est en fait un câble de raccordement composite ou un câble de raccordement multifonctionnel. Habituellement, en plus des 4 paires de fils, un fil est ajouté. Ce fil Il est composé de fil de cuivre ou de fibre optique, qui sert à connecter l'équipement de détection correspondant à la détection et à la gestion en temps réel du système de câblage.

Les câbles de raccordement sont une partie importante du système de câblage, et plusieurs normes de test sont les suivantes :

①TIA/EIA-568-A-4-1999 : spécification du délai de propagation et de l'écart de délai pour un câble à paire 4-de 100 ohms

②TIA/EIA-568-A-5-2000 : 100 ohms 4-paire de spécifications de câblage de catégorie 5 améliorées

③TIA/EIA-568-B Partie 2 : 100 Ω norme de composants à paires torsadées équilibrées

Plusieurs normes publiées successivement traitent des méthodes de test des cavaliers et des exigences de Ca.5 et Cat.5e respectivement. Les six types de normes de câblage TIA/ELA-568B.2-1 ont établi des exigences spécifiques pour le câble de raccordement.

Pour les câbles patch, une performance importante est le problème de performance lors de la flexion. Étant donné que les paires torsadées UTP sont généralement des cœurs solides, leurs performances sont médiocres. Tout d'abord, le câble est relativement dur, ce qui n'est pas propice à la flexion. Deuxièmement, le câble à noyau solide aura une perte de retour évidente lorsqu'il est plié, ce qui entraînera une baisse des performances du câble. Par conséquent, le câble à âme pleine a généralement un rayon de courbure d'exigences claires.
