Explication détaillée de 4 types de défauts lors de la connexion du câble réseau RJ45

Les méthodes de connexion RJ45 sont généralement divisées en deux types, T568A et T568B. Il n'y a pas de différence de performance entre ces deux méthodes de connexion, mais la même méthode de connexion doit être utilisée pour la construction dans le projet. Dans le processus de câblage, quelques petits problèmes seront également trouvés. Dans cet article, nous allons vous expliquer en détail les défauts de câblage de la prise RJ45.

1. Line déconnecté

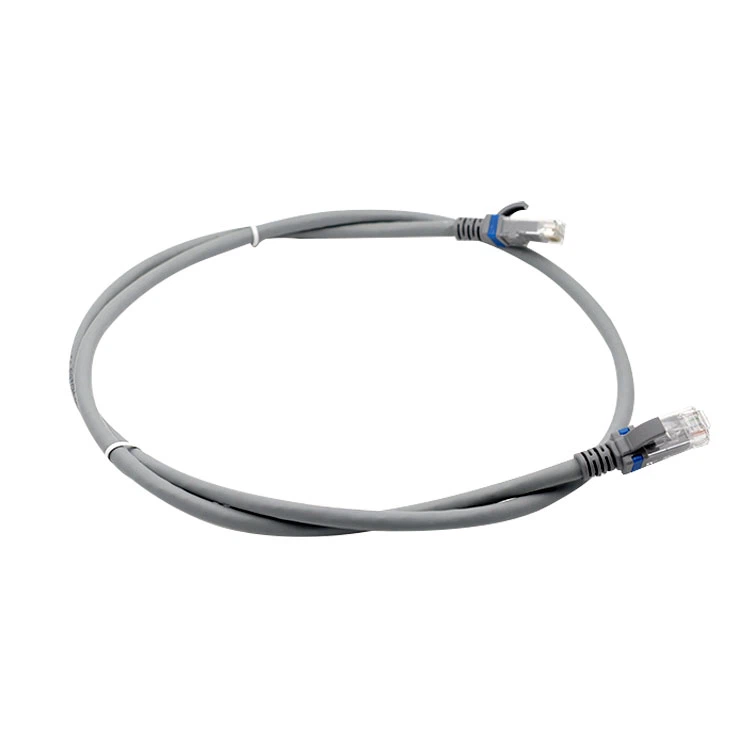

Fait référence au problème de déconnexion d'un ou plusieurs fils conducteurs lors de la terminaison d'un câble 8-conducteur. La solution générale consiste à vérifier la terminaison du module et du panneau de brassage, ainsi que le sertissage de la fiche modulaire du câble de brassage. Ce problème est le plus courant en ingénierie. Les erreurs peuvent être évitées lors de la terminaison, et le câble de raccordement doit être constitué autant que possible d'un câble de raccordement moulé d'origine pour améliorer l'efficacité de la mise en œuvre dans les projets comportant plusieurs points d'information.

2. Court-circuit

Il s'agit d'une défaillance de ligne causée par l'interconnexion d'un ou plusieurs fils conducteurs. La méthode de dépannage peut utiliser la technologie de réflexion dans le domaine temporel de l'instrument de test pour localiser le point de défaut, en fonction de la position du point de court-circuit, puis déterminer si le problème se produit au point de connexion ou au milieu du câble, donc afin d'éliminer rapidement le défaut.

3. Croix

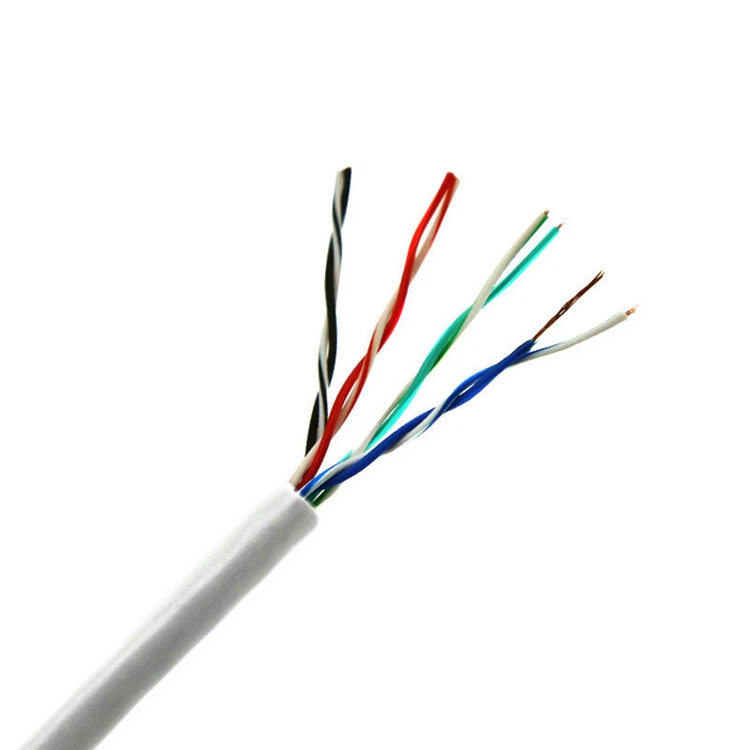

Ce problème est généralement causé par une négligence lors du câblage, ce qui est facile à produire avec certaines marques de câbles. Étant donné que la couleur secondaire des fils de l'âme de ces câbles est souvent d'un blanc pur, il est facile de débrancher l'âme blanche lors de la construction. Les positions de ligne sont mélangées.

4.Cinversion de couleur

Cela signifie que la couleur des paires de fils des deux côtés de la ligne est inversée. Ce problème se produit souvent dans l'erreur de construction consistant à utiliser T568A d'un côté et T568B de l'autre côté. Ce qu'il faut expliquer ici, c'est que dans le réseau 100Base-TX, selon le principe d'envoi et de réception de paires de fils, cette méthode de connexion peut être utilisée pour la connexion directe de cartes réseau à deux machines, et elle n'est pas autorisée dans le projet .

5. Enroulement de cordes

Il se manifeste par la combinaison de nouvelles paires de lignes de transmission à partir de différentes paires d'enroulements, ce qui entraîne la combinaison de 3 et 6 noyaux de transmission à partir de différentes paires d'enroulements, car cet agencement détruit le principe d'équilibre des paires torsadées, bien que l'on-off ordinaire soit utilisé. Le test de connectivité du testeur est normal, mais les 3 et 6 cœurs auront un excellent enroulement de chaîne proche, ce qui empêchera le réseau de se connecter. Ce problème se produit souvent sur le lien de connexion de la prise modulaire directement fabriquée à la main.
