Qu'est-ce que la jauge AWG?

Qu'est-ce que la jauge AWG? Dans l'article d'aujourd'hui, nous discuterons des paramètres de diamètre et de jauge AWG des cœurs de câbles de réseau.

1. La jauge AWG dans les spécifications du câble réseau.

Lors de l'achatcâbles de réseau, vous voyez souvent la jauge AWG, comme 26AWG et 24AWG, et parfois 24AWG est étiquetée sur les câbles. Savez-vous ce que signifie AWG? AWG est non seulement utilisé pour indiquer la jauge des câbles de réseau mais apparaît également dans les câbles vidéo, les câbles HDMI, etc. Savez-vous qu'il existe un tableau de comparaison de jauge? AWG fait référence au grade de conducteur et au diamètre du câble réseau. AWG signifie American Wire Gauge, et oui, c'est un ensemble standard des États-Unis. Il s'agit d'une norme pour distinguer les diamètres du conducteur, également connu sous le nom de jauge en fil brun et Sharpe. Le nombre avant AWG, tel que 24AWG ou 26AWG, indique le nombre de trous que le fil doit traverser avant de former son diamètre final. Plus le nombre est grand, plus le grade du trou est élevé, le fil passe et plus le diamètre du fil est petit. N'oubliez pas, il est inversement proportionnel, plus le nombre est grand, plus le fil diluant! Les fils plus épais ont une meilleure résistance physique et une résistance plus faible.

Comme nous l'avons appris en physique du collège, plus le câble est épais, plus il peut transporter le courant et plus la résistance est faible. Cependant, les fils plus épais nécessitent plus de cuivre pour rendre le câble, ce qui rend le câble plus lourd, plus difficile à installer et plus cher. Le défi dans la conception du câble est d'utiliser le plus petit diamètre possible du fil (pour réduire la complexité des coûts et de l'installation) tout en garantissant la capacité maximale du fil à la tension et à la fréquence nécessaires.

2. Scénarios d'utilisation pour différentes jauges de fil.

Les tailles de diamètre AWG et de noyau ont été établies il y a plus de cent ans par les États-Unis, et avec les progrès technologiques, la conductivité des fils s'est continuellement améliorée. Pour les fils, ce qui est plus important, c'est leurs performances, en particulier l'impédance mesurée dans les ohms. Par conséquent, la taille réelle du fil peut être légèrement plus grande ou plus petite que la spécification (généralement légèrement plus petite).

Cependant, le diamètre du noyau doit avoir des limites; Si c'est trop mince, même si c'est unCâble réseau Gigabit, la distance de transmission sera limitée. Plus le noyau est petit, plus la zone transversale est petite, ce qui entraîne inévitablement une plus grande résistance. Naturellement, le courant ne peut pas voyager loin. Se pourrait-il que 24AWG convient à Cat6, et 28AWG est utilisé pourCâbles Cat5e? Il n'y a aucune spécification pour cela car lorsque nous parlons de Cat5 ou Cat6, nous faisons principalement référence à leur fréquence de transmission et à leur bande passante, qui sont certainement liées au diamètre du fil mais aussi à la distance. Cela ne veut pas dire que les câbles plus minces ne peuvent pas transmettre des fréquences élevées.

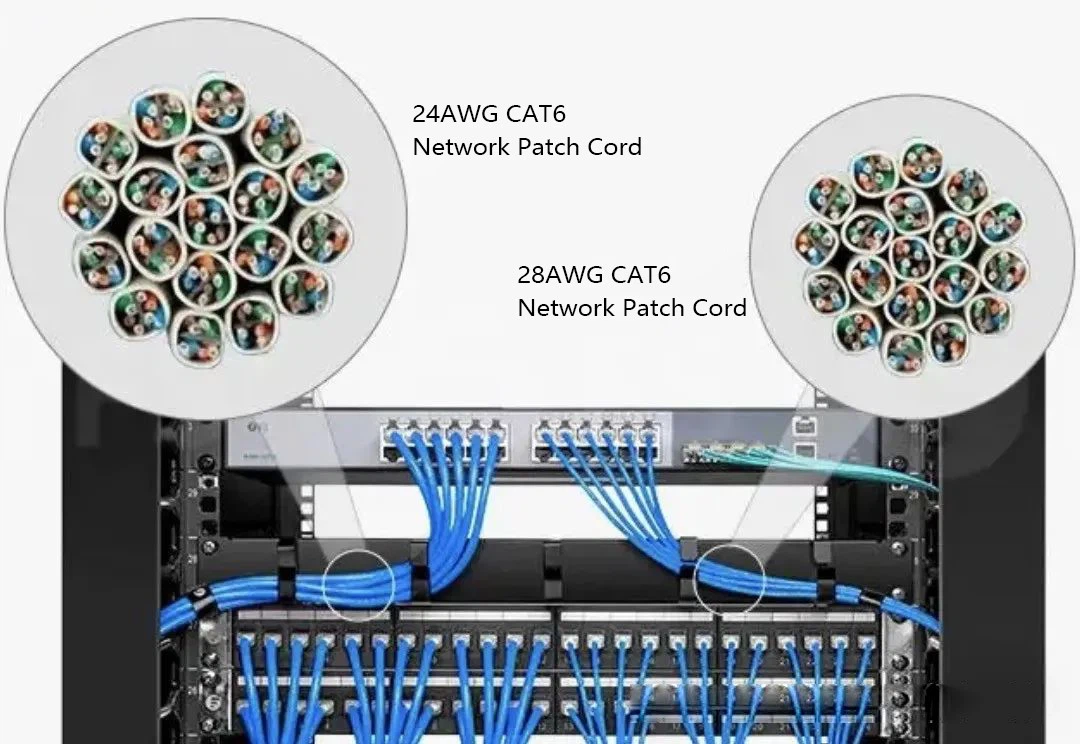

Les câbles 24AWG, en raison de leur plus grand diamètre, ont un rayon de flexion limité et nécessitent plus d'espace pour le routage des câbles, tandis que les câbles 28AWG, avec leur plus petit diamètre et leur rayon de flexion, sont plus faciles à installer et nécessitent beaucoup moins d'espace pour le routage des câbles que les câbles 24AWG. L'image suivante montre une comparaison de l'espace occupé par un paquet de 24AWGCâbles Cat6et un paquet de câbles 28AWG Cat6. Avec le même nombre de câbles, le câblage 28AWG CAT6 peut économiser efficacement 25% à 30% de l'espace de routage des câbles, améliorant considérablement l'utilisation des armoires, et convient au câblage à haute densité. Pour une transmission longue distance, optez toujours pour des câbles avec des noyaux plus épais. Pour les connexions entre les armoires, les câbles plus minces sont préférables pour un câblage plus facile et plus esthétique.

3. Tolérance au diamètre du conducteur.

La tolérance au cœur des câbles de réseau fait référence à l'écart dans la taille transversale du noyau en raison de divers facteurs (tels que les matériaux, les processus, etc.) pendant la fabrication de câbles de réseau, qui ne peuvent pas être gardés complètement cohérents et ont une certaine gamme de déviation. Cette déviation représente la tolérance plus et moins. La tolérance est généralement exprimée en pourcentage, par exemple, la plage de tolérance positive pour le diamètre du noyau d'un 1 0} 0 m est de 0,011 mm à 0,015 mm, et la plage de tolérance négative est -0. 003 mm à {8}}. Cette norme pour la tolérance au cœur est cruciale pour garantir les performances et la stabilité des câbles de réseau. Selon les normes pertinentes, le diamètre des noyaux de câble réseau est autorisé à une certaine plage de tolérance pour assurer la compatibilité et la fiabilité pendant la fabrication et l'installation.

Les tolérances de plus grand diamètre peuvent entraîner une baisse de la qualité des connexions de terminaux de câble réseau, affectant ainsi la qualité du signal du câble réseau. Un diamètre excessivement grand peut provoquer la concentration de la pression terminale sur quelques petits points, ce qui peut facilement entraîner la déformation du noyau, la coupe et d'autres problèmes. Inversement, un diamètre excessivement petit peut provoquer une concentration excessive de contrainte de connexion, conduisant à des interférences du signal, à la déconnexion et à d'autres problèmes. La tolérance du noyau du câble du réseau est la plage d'écart de la taille de son diamètre par rapport à la taille standard. Plus le diamètre du noyau est petit, plus les besoins en tolérance dans le processus de fabrication sont élevés. Actuellement, les normes de câbles de réseau largement utilisées incluent TIA / EIA {{0}} B, ISO / IEC118 0 1 et GB / T5 0 311, entre autres, qui ont des exigences légèrement différentes pour les tolérances du cœur du câble du réseau mais sont fondamentalement les mêmes. En règle générale, la plage de tolérance pour les noyaux de câble réseau est 0. 0 0 5 à 0,02 pouces (0,13 à 0,51 millimètres). Parmi ceux-ci, 0,01 pouce (0,25 millimètre) est une norme plus courante.
