Qu'est-ce que Fluke Testing?

Dans l'article d'aujourd'hui, nous plongerons dans ce qui est le test de la dynamisme. Les tests de la dynamisme sont un terme que vous entendez souvent dans les discussions surcâbles de réseau.



01. Quel est le problème avec les tests Fluke?



Beaucoupcâbles de réseauImpliquer le passage des tests Fluke comme un argument de vente clé dans leur matériel promotionnel. Cela s'apparente à des dispositifs de communication subissant des tests et une certification d'accès au réseau, ce qui signifie la reconnaissance par une organisation professionnelle. Alors, qu'est-ce que le test de la dynamisme? Tout d'abord, Fluke est une marque, le nom d'une entreprise. Fluke Electronics est un leader mondial de la production, de la distribution et du service d'outils de test électronique. Créée en 1948, Fluke Electronics est une filiale en propriété exclusive de la Danaher Corporation.

Fluke Electronics a créé et développé un marché spécifique pour fournir des instruments de test et de mesure électroniques de haute qualité pour divers secteurs industriels, élevant ce marché à un statut important. Chaque nouvelle usine, bureau ou installation est un client potentiel pour les produits Fluke. De l'installation et du débogage des systèmes de contrôle industriel à l'étalonnage et à la maintenance des instruments de processus, des mesures de laboratoire de précision à la diagnostic des défauts du réseau informatique, les produits de Fluke aident diverses industries à fonctionner efficacement et continuent de croître. Qu'ils soient des techniciens, des ingénieurs, des chercheurs, des éducateurs ou du personnel de maintenance des réseaux informatiques, tous ont élargi leurs capacités et excellé dans leur travail en utilisant Fluke's Instruments. Ce sont eux qui ont placé la plus grande confiance dans le dynamisme et lui ont donné la meilleure réputation, ce qui rend la marque Fluke très appréciée pour sa portabilité, sa durabilité, sa sécurité, sa facilité d'utilisation et ses normes de qualité rigoureuses, solidifiant sa position de leader sur le terrain. Le test de câble du réseau Fluke est une partie essentielle du processus d'acceptation pour les projets de câblage structurés. Il peut tester la continuité ducâble réseauet mesurer également plus d'une douzaine d'autres paramètres, fournissant un rapport de test professionnel. Ces paramètres comprennent la longueur du câble, le retard de transmission, la biais de retard, la résistance à la boucle CC, la perte d'insertion (atténuation), la perte de rendement, la diaphonie proche de l'extrémité (suivant), la diaphonie loin de l'extrémité proche de l'extrémité, le ratio d'atténuation de la pointe, le niveau d'électricité de la puissance, la somme de la puissance, la somme du niveau de puissance, la somme de la fin du niveau de la fin du niveau de la fin du niveau de la fin du niveau de la fin de la fin de la fin du niveau de la fin du niveau de fin Sum de puissance à proximité de diaphonie, somme de puissance éloignée de la diaphonie à proximité, un ratio d'atténuation de la somme de la puissance au rapport de diaphonie, d'atténuation de la somme de puissance à l'extrémité préalable au rapport de diaphonie et d'autres paramètres. En d'autres termes, certainscâble réseauLes paramètres sont évidents, tandis que d'autres ne le sont pas. Ces paramètres invisibles doivent être mesurés à l'aide de méthodes de test professionnel.

02. Pourquoi les tests de dynamisme sont-ils devenus une norme de l'industrie?



Beaucoup de gens pensent que l'utilisation d'un testeur de câble réseau pour vérifier la connectivité est suffisante pour un projet de câblage. C'est en fait une énorme idée fausse. Parce que le testeur vérifie uniquement la connectivité et n'évalue pas les performances du câble. Par conséquent, si seul un testeur de câble réseau est utilisé, tout câble qui mène l'électricité est considéré comme qualifié. Alors, il n'y aurait pas de distinction entreChat 5, Chat 5e, Chat 6, etChat 7 câbles; Tant que le câble mène de l'électricité, il est considéré comme le même.

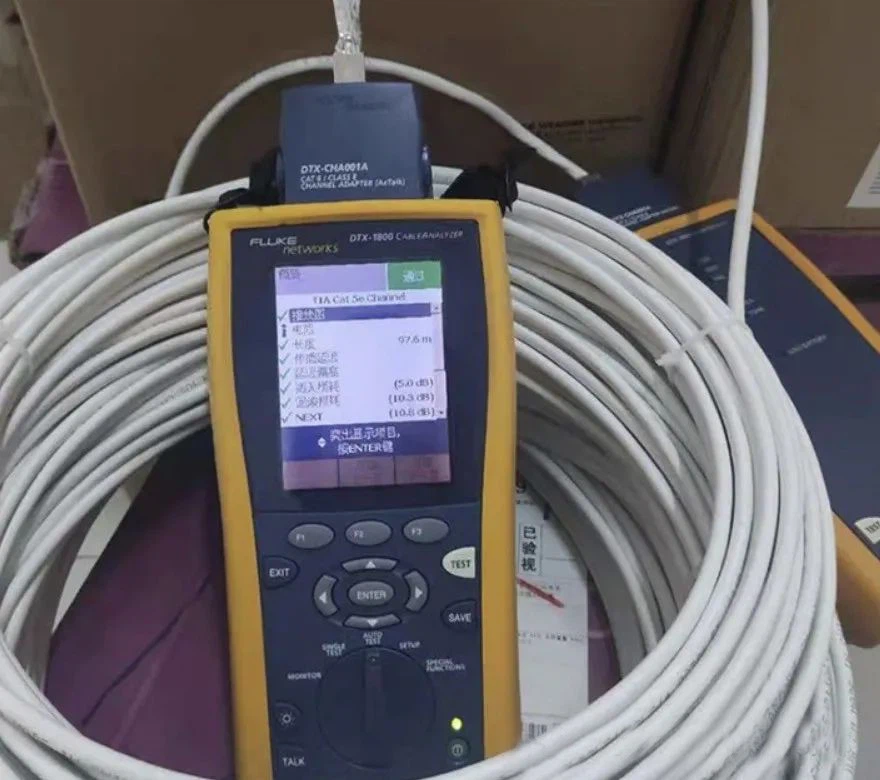

Cependant, le testeur Fluke peut mesurer plus d'une douzaine de paramètres en plus de la connectivité. These include: length, transmission delay, delay skew, DC loop resistance, insertion loss (attenuation), return loss, near-end crosstalk (NEXT), far-end near-end crosstalk, attenuation to crosstalk ratio, far-end attenuation to crosstalk ratio, power sum equal level far-end crosstalk, far-end power sum equal level far-end crosstalk, power sum Diapositive à proximité à proximité, somme de puissance lointaine à la diaphonie à proximité, à la diaphonie de la somme de puissance au rapport de diaphonie, à l'atténuation de la somme de puissance et à la diaphonie éloignée du rapport et à d'autres paramètres. Ces indicateurs sont nécessaires pour certifier la qualification des câbles.



03. Contenu spécifique des tests Fluke.



Les tests Fluke comprennent généralement à la fois des tests de canaux et des tests de liaison permanentes. Les tests de canal se réfèrent au canal de transmission reliant deux dispositifs d'application de bout en bout, y compriscordons de patchdans la zone d'équipement et les cordons de correctifs utilisateur dans la zone de travail, comme de laRJ45plaques à faceà l'ordinateur de l'utilisateur et à partir dupanneau de correctionaucommutateur Ethernet. Un lien permanent est la ligne de transmission entre le point d'information et l'équipement de distribution de plancher, à l'exclusion des cordons de correctifs de la zone de travail et de l'équipementcordons de patchdes appareils de l'utilisateur.

D'après ces deux définitions, il est clair que la principale différence entre les tests de canal et les tests de liaison permanente réside dans la portée de la zone de test. Cette différence conduit à différents paramètres de test pour les deux méthodes.



Explication détaillée de divers paramètres dans le test de câble du réseau Fluke:



Suivant (diaphonie proche de l'extrémité)- La différence d'amplitude (en dB) entre le signal transmis et la diaphonie reçue sur d'autres paires à la même extrémité du câblage.



PS Suivant (somme de puissance proche de la diaphonie)- La différence (en dB) entre le signal de test et la diaphonie reçue sur d'autres paires au même extrémité.



ACR-F (rapport d'atténuation à la diaphonie lointaine)- Le calcul de FEXT moins la perte d'insertion de la paire perturbée (en dB).



PS ACR-F (Rapport d'atténuation de la somme de la puissance à l'extrémité éloignée)- Le calcul de ps fext moins la perte d'insertion de la paire perturbée (en dB).



ACR-N (ratio d'atténuation / de diaphonie proche de la fin)- Le calcul de la prochaine perte d'insertion de la paire perturbée (en dB).



PS ACR-N (Ratio d'atténuation de la somme de puissance à la fin de la diaphonie)- Le calcul de PS ensuite moins la perte d'insertion de la paire perturbée (en dB).

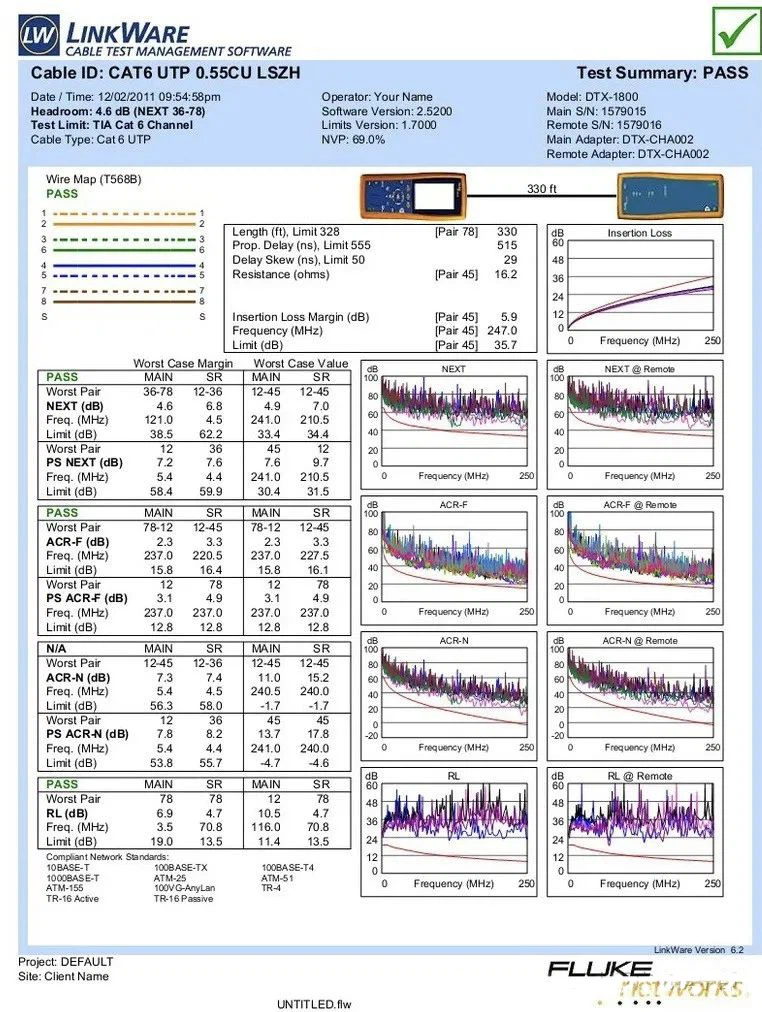

RL (perte de retour)- La différence (en dB) entre la puissance du signal transmise et la puissance du signal réfléchi. Le rapport de test affichera les valeurs de marge du pire des cas pour l'unité de test principale et l'unité distante intelligente. Plus la valeur est élevée, meilleure est la performance des paramètres.
