Introduction
Qu'est-ce qu'un câble paire torsadé? Il s'agit d'une question fréquemment posée de nombreuses personnes. Ce que nous appelons souvent «câble de paire torsadé» est un type de câble qui utilise une structure de paire torsadée. Le câble de la paire torsadé est considéré comme le choix idéal pour le câblage du réseau local (LAN). À l'origine, la norme Ethernet reposait sur des câbles coaxiaux similaires à ceux utilisés dans la télévision par câble. À ce moment-là, la vitesse de transmission des câbles coaxiales a été considérée comme impeccable. Cependant, les câbles coaxiaux ont commencé à montrer des goulets d'étranglement de performances et des inconvénients inhérents, y compris des coûts élevés, un entretien compliqué et des couches de blindage rigides qui ont rendu une installation difficile. Finalement, les câbles de paire torsadés ont remplacé les câbles coaxiaux.
Un câble de paire torsadé est composé de deux fils isolés tordus ensemble dans une direction spécifique pour former un ensemble de câbles. Mais à quel point savez-vous vraiment sur les câbles de paire torsadés? Cet article offre un aperçu approfondi de la classification des câbles de paire torsadés, de leurs paramètres de performance, des vitesses de transmission, des hauteurs de torsion, des noyaux de conducteur, des données de test, des marques et des cotes de résistance au feu. À la fin de cet article, vous aurez une compréhension approfondie des câbles de paire torsadés.
1. Classification des paires torsadées


|
Paire
|
Code couleur
|
|---|---|
|
1
|
Blanc / bleu // bleu
|
|
2
|
Blanc / orange // orange
|
|
3
|
Blanc / vert // vert
|
|
4
|
Blanc / marron // marron
|
2. Paramètres des câbles de paires torsadées
(1) atténuation
L'atténuation est une mesure de la perte de signal le long d'un lien. Étant donné que l'atténuation varie selon la fréquence, elle doit être mesurée sur toute la gamme de fréquences applicable.
(2) Diaphonie proche de l'extrémité
La perte de diaphonie proche de l'extrémité mesure le couplage du signal d'une paire de fils à un autre dans une liaison UTP. Pour les liens UTP, il s'agit d'un indicateur de performance crucial et également l'un des plus difficiles à mesurer avec précision, d'autant plus que la difficulté augmente avec la fréquence du signal. La diaphonie est classée en diaphonie proche de l'extrémité (suivante) et en diaphonie éloignée (FEXT). Les testeurs mesurent principalement et en raison des pertes de ligne, l'effet de FEXT est minime. FEXT est ignoré dans les systèmes de catégorie 3 et 5. Ensuite, ne représente pas la valeur de diaphonie générée à la fin de la fin; Il ne représente que la valeur de diaphonie mesurée à la fin. Cette valeur diminue avec la longueur du câble; Plus le câble est long, plus la valeur mesurée est petite. De plus, le signal à l'extrémité de l'émetteur s'atténuera également, réduisant la diaphonie à d'autres paires. Des expériences ont montré que les valeurs suivantes mesurées à moins de 40 mètres sont plus précises. Si l'autre extrémité du lien est une prise d'information plus loin que 40 m, elle créera un certain degré de diaphonie que le testeur pourrait ne pas être en mesure de détecter. Pour cette raison, il est préférable de mesurer ensuite aux deux points de terminaison. Les testeurs actuels sont équipés de dispositifs correspondants qui permettent la mesure des valeurs suivantes aux deux extrémités du lien d'un seul côté.
|
Fréquence (MHz)
|
Atténuation maximale 20 degrés
|
|||||||||
|
Canal (100m)
|
Lien (90m)
|
|||||||||
|
|
Chat. 3
|
Cat.4
|
Cat.5
|
Cat5e
|
Cat.6
|
Cat.3
|
Cat.4
|
Cat.5
|
Cat.5E
|
Cat.6
|
|
1
|
4.2
|
2.6
|
2.5
|
2.5
|
2.1
|
3.2
|
2.2
|
2.1
|
2.1
|
1.9
|
|
4
|
7.3
|
4.8
|
4.5
|
4.5
|
4.0
|
6.1
|
4.3
|
4.0
|
4.0
|
3.5
|
|
8
|
10.2
|
6.7
|
63
|
6.3
|
5.7
|
8.8
|
6.0
|
5.7
|
5.7
|
5.0
|
|
10
|
11.5
|
7.5
|
7.0
|
7.0
|
6.3
|
10.0
|
6.8
|
6.3
|
6.3
|
5.6
|
|
16
|
14.9
|
9.9
|
9.2
|
9.2
|
8.0
|
13.2
|
8.8
|
8.2
|
8.2
|
7.1
|
|
20
|
|
11.0
|
10.3
|
10.3
|
9.0
|
|
9.9
|
9.2
|
9.2
|
7.9
|
|
25
|
|
|
11.4
|
11.4
|
10.1
|
|
|
10.3
|
10.3
|
8.9
|
|
31.25
|
|
|
12.8
|
12.8
|
11.4
|
|
|
11.5
|
11.5
|
10.0
|
|
62.5
|
|
|
18.5
|
18.5
|
16.5
|
|
|
16.7
|
16.7
|
14.4
|
|
100
|
|
|
24.0
|
24.0
|
21.3
|
|
|
21.6
|
21.6
|
18.5
|
|
200
|
|
|
|
|
31.5
|
|
|
|
|
27.1
|
|
250
|
|
|
|
|
36.0
|
|
|
|
|
30.7
|
|
Fréquence (MHz)
|
Minumum suivant / 20 degrés
|
|||||||||
|
Canal (100m)
|
Lien (90m)
|
|||||||||
|
|
Chat. 3
|
Cat.4
|
Cat.5
|
Cat5e
|
Cat.6
|
Cat.3
|
Cat.4
|
Cat.5
|
Cat.5E
|
Cat.6
|
|
1
|
39.1
|
53.3
|
60.0
|
60.0
|
65.0
|
40.1
|
54.7
|
60.0
|
60.0
|
65.0
|
|
4
|
29.3
|
43.3
|
50.6
|
53.6
|
63.0
|
30.7
|
45.1
|
51.8
|
54.8
|
64.1
|
|
8
|
24.3
|
38.2
|
45.6
|
48.6
|
58.2
|
25.9
|
40.2
|
47.1
|
50.0
|
59.4
|
|
10
|
22.7
|
36.6
|
44.0
|
47.0
|
56.6
|
24.3
|
38.6
|
45.5
|
48.5
|
57.8
|
|
16
|
19.3
|
33.1
|
40.6
|
43.6
|
53.2
|
21.0
|
35.3
|
42.3
|
45.2
|
54.6
|
|
20
|
|
31.4
|
39.0
|
42.0
|
51.6
|
|
33.7
|
40.7
|
43.7
|
53.1
|
|
25.0
|
|
|
37.4
|
40.4
|
52.0
|
|
|
39.1
|
42.1
|
51.5
|
|
31.25
|
|
|
35.7
|
38.7
|
48.4
|
|
|
37.6
|
40.6
|
50.0
|
|
62.5
|
|
|
30.6
|
33.6
|
43.4
|
|
|
32.7
|
35.7
|
45.1
|
|
100.0
|
|
|
27.1
|
30.1
|
39.8
|
|
|
29.3
|
32.3
|
41.8
|
|
200
|
|
|
|
|
34.8
|
|
|
|
|
36.9
|
|
250
|
|
|
|
|
33.1
|
|
|
|
|
35.3
|
(3) Résistance DC
La résistance à la boucle CC consomme une partie du signal et la convertit en chaleur. Il se réfère à la somme de la résistance d'une paire de fils, qui par ISO / IEC 118 0 1 Les spécifications ne doivent pas dépasser 19,2Ω. La différence entre les paires ne doit pas être trop grande (moins de 0,1Ω), ou il indique un mauvais contact et les points de connexion doivent être vérifiés.
(4) Impédance caractéristique
Différente de la résistance à DC en boucle, l'impédance caractéristique comprend une résistance ainsi que des réactances inductives et capacitives à des fréquences de 1 à 100 MHz. Il est lié à la distance entre les paires de fils et les propriétés électriques de l'isolation. Divers câbles ont des impédances caractéristiques différentes. Pour les câbles à paires torsadées, il existe généralement des types de 100 Ω, 120Ω et 150Ω (les câbles 120Ω ne sont ni utilisés ni produits au niveau national).
(5) Rapport d'atténuation / de diaphonie (ACR)
Dans certaines gammes de fréquences, le rapport de diaphonie à l'atténuation est un autre paramètre important qui reflète les performances du câble. ACR est parfois exprimé comme un rapport signal / bruit (SNR), calculé par la différence entre l'atténuation du pire des cas et les valeurs suivantes. Une valeur ACR plus grande indique une capacité plus forte à résister aux interférences, et le système nécessite un minimum de plus de 10 dB.
(6) Caractéristiques du câble
La qualité d'un canal de communication est décrite par ses caractéristiques de câble (rapport signal-noin, SNR). Le SNR est une mesure de la résistance du signal de données en considération des signaux interférents. Le SNR faible peut entraîner l'incapacité du récepteur pour distinguer les données des données et le bruit à la réception, ce qui entraîne finalement des erreurs de données. Par conséquent, pour limiter les erreurs de données dans une certaine plage, un SNR minimum acceptable doit être défini.
3. Vitesses de transmission de paires torsadées
4. Pitch de torsion de la paire torsadé
5. Core de conducteur de câble paire torsadé
|
Gauge de fil (AWG)
|
Courant direct (DC) du câble
|
Résistance DC (Ω / km)
|
Poids (kg / km)
|
|
|
28
|
0.320
|
0.0126
|
214
|
0.716
|
|
27
|
0.361
|
0.0142
|
169
|
0.908
|
|
26
|
0.404
|
0.0159
|
135
|
1.14
|
|
25
|
0.455
|
0.0179
|
106
|
1.44
|
|
24
|
0.511
|
0.0201
|
84.2
|
1.82
|
|
23
|
0.574
|
0.0226
|
66.6
|
2.32
|
|
22
|
0.643
|
0.0253
|
53.2
|
2.89
|
|
21
|
0.724
|
0.0285
|
41.9
|
3.66
|
|
20
|
0.813
|
0.0320
|
33.3
|
4.61
|
|
19
|
0.912
|
0.0359
|
26.4
|
5.80
|
|
18
|
1.020
|
0.0403
|
21.0
|
732
|
|
17
|
1.144
|
0.045
|
16.3
|
9.24
|
|
16
|
1.296
|
0.051
|
13.4
|
11.65
|
|
15
|
1.449
|
0.057
|
10.4
|
14.69
|
|
14
|
1.627
|
0.064
|
8.1
|
18.09
|
|
13
|
1.830
|
0.072
|
6.5
|
23.39
|
|
12
|
2.059
|
0.081
|
5.2
|
29.50
|
|
11
|
2.313
|
0.091
|
4.2
|
37.10
|
|
10
|
2.593
|
0.102
|
3.3
|
46.79
|
|
9
|
2.898
|
0.114
|
2.6
|
59
|
|
8
|
3.254
|
0.128
|
2.0
|
74.5
|
|
7
|
3.660
|
0.144
|
1.6
|
93.87
|
|
6
|
4.118
|
0.162
|
1.3
|
118.46
|
|
5
|
4.626
|
0.182
|
1.0
|
49.00
|
|
4
|
5.186
|
0.204
|
0.8
|
187.74
|
|
3
|
5.821
|
0.229
|
0.7
|
236.91
|
|
2
|
6.558
|
0.258
|
0.5
|
299.49
|
|
1
|
7.346
|
0.289
|
0.4
|
376.97
|
|
0
|
8.261
|
0.325
|
0.3
|
475.31
|
|
00
|
9.278
|
0.365
|
0.26
|
600.47
|
|
000
|
10.422
|
0.410
|
0.2
|
756.92
|
|
0000
|
11.693
|
0.460
|
0.16
|
955.09
|
6. Données de test de câbles de paire torsadés
|
Catégorie
|
Atténuation (DB)
|
Capacité distribuée (à 1 kHz)
|
Valeur de correction de la résistance DC à 20 degrés
|
Valeur de correction de la déviation de résistance DC à 20 degrés
|
|---|---|---|---|---|
|
Chat 3
|
W 2.320√(f) + 0.238(f)
|
W 33opf / 100m
|
W 9.38Ω/100m
|
5%
|
|
Chat 4
|
W 2.050√(f) + 0.1(f)
|
W 33opf / 100m
|
Identique à ci-dessus
|
5%
|
|
Chat 5
|
W 1.9267√(f) + 0.75(f)
|
W 33opf / 100m
|
Identique à ci-dessus
|
5%
|
|
Catégorie
|
Caractéristiques d'impédance de 1 MHz à la fréquence de référence la plus élevée
|
Return Loss for Lengths >100m
|
Near-End Crosstalk Attenuation for Lengths >100m
|
|---|---|---|---|
|
Chat 3
|
100Ω ±15%
|
12db
|
43 dB
|
|
Chat 4
|
Identique à ci-dessus
|
12db
|
58 dB
|
|
Chat 5
|
Identique à ci-dessus
|
23 dB
|
64 dB
|

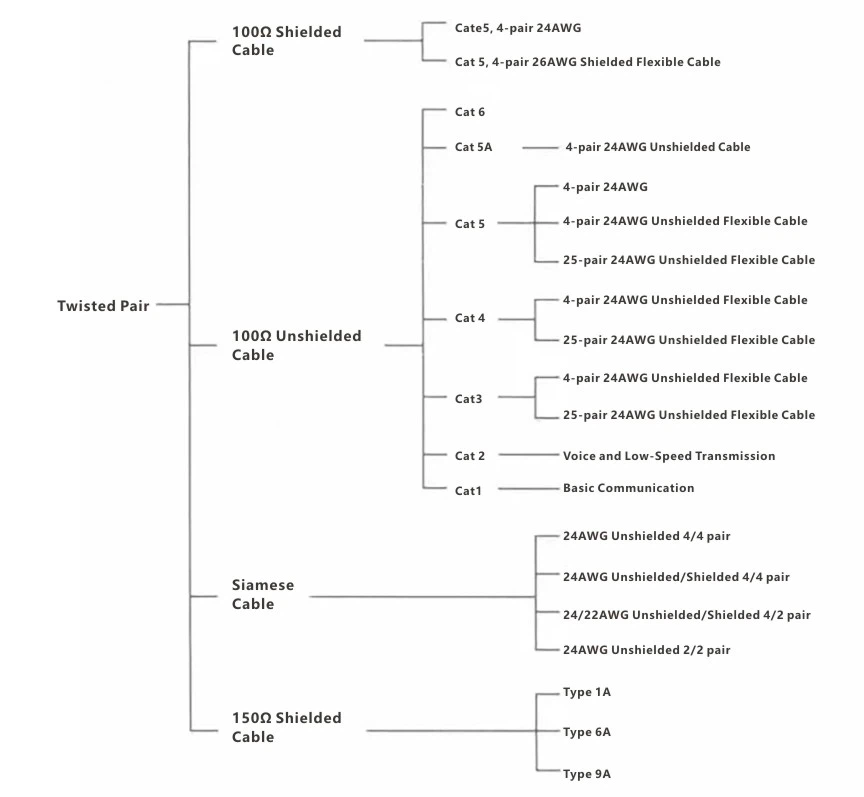

7. Types de câbles de paire torsadés dans des systèmes à basse tension
