Comment épisser les câbles de fibre optique?



Savez-vous vraiment comment épisser le câble à fibre optique? La perte de transmission intrinsèque defibre optiqueest largement déterminé, mais la perte d'épissage aux connexions à fibre optique dépend considérablement de la qualité de la fibre et de la construction sur place.

La réduction de la perte d'épissage aux connexions peut améliorer la distance de transmission des relais de fibre optique et améliorer la marge d'atténuation de la liaison de fibre.



Les câbles à fibre optique d'épissure suit ces étapes: décapage, clivage, épissage et enroulement.
Les outils requis incluent: Fusion Splicer, Cleaver, Miller Stripper, Alcohold Pad, Heat-Shrink Tubing, etc.

A câble à fibre optiqueconsiste en un noyau, un revêtement et un revêtement. La technique pour éliminer le revêtement consiste à maîtriser l'approche "régulière, uniforme et rapide".



Se réfère même à garder la fibre horizontale pour éviter le glissement;

Signifie régulièrement saisir fermement le strip-teaseuse;

Il faut rapidement un mouvement rapide; La strip-teaseuse doit être maintenue perpendiculaire à la fibre, légèrement inclinée vers le haut, saisir doucement la fibre, puis la pousser en douceur le long de son axe avec une forte adhérence.





Vérifiez si tout le revêtement a été supprimé de la partie fibre. Si les résidus restent, se déploiez à nouveau. Pour un minimum de couches adhésives difficiles à éliminer, utilisez une boule de coton imbibée d'alcool pour le frotter progressivement.
Déchirer le coton en une pièce plate en forme de ventilateur, humidifier doucement l'alcool (assurer aucune goutte à goutte lorsqu'elle est pressée entre les doigts), plier en une forme en V autour de la fibre dépouillée et essuyer le long de son axe. Changez le coton après 2 ou 3 utilisations pour éviter la re-contamination du noyau de fibre.

Gardez le couperet propre et stable. Pendant le clivage, évitez de créer de mauvaises mères terminales telles que des pauses, des coupes inclinées, des bourres ou des fissures.
Le nettoyage, le clivage et l'épissage des fibres nus doivent être effectués consécutivement sans retards longs, en particulier les visages terminaux préparés ne doivent pas être exposés à l'air trop longtemps.
Lorsque vous vous déplacez, manipulez doucement pour éviter de toucher d'autres objets. Nettoyez le V-Groove, la plaque de pression et la lame du Cleaver selon l'environnement pour empêcher la contamination par la face finale.

Avant d'épisser, définissez la pré-fusion optimale, le courant de fusion principal et la quantité d'alimentation des fibres en fonction du matériau et du type de fibre.
Les épisseurs de fusion automatique de haute précision sont équipés de la technologie d'imagerie tridimensionnelle X, Y, Z et des caractéristiques de réglage automatique, permettant l'inspection, le positionnement et l'alignement des fibres.
Un test de décharge avant le splice doit être effectué, ajustant la tension et la position de décharge de la machine en fonction des conditions environnementales, permettant ainsi à l'éplicer de s'adapter aux exigences réelles de décharge sur place.

Insérez deux fibres préparées de la même couleur dans la berceau en V de l'épisser, maintenez une distance 15-20 μm et fermez la couverture protectrice. Initiez l'épissage de fusion en déclenchant l'interrupteur d'épissage automatique sur la machine.
Pré-chauve et approche. Utilisez un arc électrique pour chauffer les extrémités des fibres pour 0. 2-0. 5 secondes pour adoucir ou éliminer les terruples et protubérations; Dans le même temps, poussez les deux fibres ensemble jusqu'à ce que les extrémités prennent un contact direct sous une force de compression spécifique.
Épissage. Une fois que les fibres cessent de déplacer, utilisez l'arc électrique pour fondre et rejoindre les extrémités. Le temps de décharge est généralement 2-4 seconde pendantfibres multimodeet 1 seconde pour fibres monomcoles.

Un tube de rétrécissement thermique à fibre optique est utilisé pour renforcer la connexion d'épissage.
Insérez le tube thermique avant le décapage et interdire l'insertion après la préparation de la fonction de fin.
Déplacez le tube thermique pré-thermique vers la zone épissée, assurez-vous que l'épissage est centré dans le tube, redressez doucement le joint, puis chauffez-le dans le radiateur.



Une méthode systématique de bobinage peut assurer une disposition logique des fibres, une perte supplémentaire minimale, une endurance dans les conditions environnementales et éviter les ruptures dues à la compression.
Méthodes enroulées:



Commencez avec le centre puis sur les côtés, en plaçant chaque tube de rrunk de chaleur dans des emplacements fixes, suivis par la manipulation des fibres excessives des deux côtés.

Pour les fibres trop longues ou courtes, enrouler séparément à la fin.

Bobine autour du plus grand diamètre possible, garantissant une taille de bobine uniforme.



Les boîtes d'épissage sont disponibles en baril et en types horizontaux, horizontal étant le plus courant.
Divers modèles existent, tels que deux sur deux, trois sur trois, avec des capacités allant de 12 à 156 cœurs.
Scellez la boîte d'épissage avec du caoutchouc brut pour vous assurer qu'elle est étanche à l'air.

La perte optique est une métrique vitale pour évaluer la qualité des articles de la fibre optique. Des outils tels que le réflectomètre du domaine temporel optique (OTDR) ou les compteurs de puissance optique peuvent mesurer la perte optique aux joints de fibre.

Comment mesurer la puissance avec un compteur de puissance optique:
Le fonctionnement d'un compteur d'alimentation optique est simple, à condition que vous compreniez la fonction de chaque bouton.
La plupart des compteurs d'alimentation comportent quatre boutons: commutateur d'alimentation, affichage de l'unité de mesure (DBM ou W), touche de longueur d'onde (λ), clé LED et clé de lumière.





Avant de mesurer la puissance, définissez la longueur d'onde et d'autres paramètres du compteur de puissance dans des plages spécifiées.
Une fois prêt, connectez le compteur de puissance à l'émetteur ou à l'extrémité du récepteur pour mesurer la puissance.
Enfin, comparez les valeurs mesurées avec les valeurs de puissance standard pour déterminer si elles se situent dans la plage de fluctuation autorisée (pour identifier les défauts de l'équipement optique).
La perte de fibres optiques est l'écart de puissance du couplage à l'extrémité de la transmission à la fin de la réception. La mesure nécessite non seulement un compteur de puissance optique, mais aussi une source lumineuse.
Pour les fibres multimode, utilisez une source LED 850/1300 nm et pour les fibres monomcoles, une source laser 1310/1550 Nm.
Les méthodes de mesure des pertes comprennent une endormi et à double extrémité. Utilise uniquement un câble d'émission, tandis que la double extrémité nécessite également un câble de réception.
Les mesures monomères peuvent identifier les pertes dues au connecteur au câble de transmission et aux pertes à l'intérieur de la fibre, des connecteurs ou d'autres joints. Les mesures à double extrémité peuvent identifier les pertes totales, y compris celles entre les connecteurs et les épisses.



L'OTDR est essentiel pour vérifier l'intégrité des câbles à fibre optique, mesurer la longueur, les performances de transmission, l'atténuation de la connexion et la détection des défauts dans la liaison des fibres.

Un OTDR injecte un laser ou une impulsion lumineuse à puissance haute puissance à partir d'une extrémité du câble et reçoit les signaux réfléchis du même côté.
Au fur et à mesure que l'impulsion lumineuse se déplace à travers le câble, une partie de celle-ci est dispersée et réfléchie à l'émetteur. L'OTDR mesure uniquement les signaux d'intensité plus élevés réfléchis, calculant la longueur du câble en enregistrant le temps de trajet et la vitesse du signal.
L'OTDR est conçu sur la base des principes de la rétrodiffusion et de la réflexion de Fresnel, en utilisant la lumière rétrodiffusée pour obtenir des informations d'atténuation, mesurant ainsi indirectement les emplacements de perte et de défaut du câble de fibre.

Réflexion de Fresnel

Le V-en-V sur la lame est conçu pour éliminer précisément 250 µm, 500 µm de couches revêtues et les couches de tampon de 900 µm.
Un deuxième créneau est utilisé pour éliminer la veste extérieure des fibres de queue de 3 mm.

Le processus d'épissage consiste à aligner les noyaux de fibres et à utiliser un arc électrique haute tension pour fondre et rejoindre les fibres.
Affichage: Actuellement, le système d'alignement de profil (PAS) est couramment utilisé pour la surveillance de l'alignement des noyaux, avec des affichages LCD montrant les directions x, y du processus d'épissage des fibres. Le grossissement de la fibre peut atteindre les temps 200-300 pour observer l'état des fibres et la qualité d'épissage.
Réflatiage: utilisé pour chauffer les tubes thermiques.
V-Groove: Corrige et prend en charge les fibres gauche et droite pendant l'épissage.

SC (connecteur carré), généralement multimode, souvent utilisé dans les bornes,convertisseurs de médias, etinterrupteurs.



LC (connecteur Lucent), généralement monomode, fréquemment utilisé dans les modules optiques.

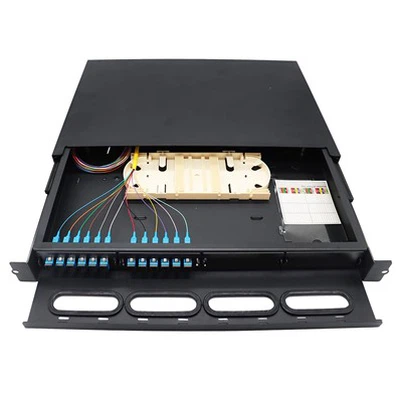

FC (connecteur ferrule), généralement multimode, couramment utilisé dans les plateaux à fibre optique,ODF racks, etc.
