Qu'est-ce qu'un connecteur RJ45?

Je pense que la grande majorité des praticiens à basse tension doivent admettre un fait - c'est la première chose qu'ils ont faite était d'apprendre ce qu'est un connecteur RJ45 et comment frapperConnecteurs RJ45Quand ils entrent pour la première fois dans l'industrie. Que vous appreniez à partir d'un maître à basse tension ou dans un cours de câblage intégré à l'université, la première leçon du maître ou de l'enseignant qui enseigne le câblage intégré consiste à apprendre à frapper leconnecteur RJ45. Comme vous pouvez le voir, bien queLe connecteur RJ45est petit cependant, il a un rôle central dans le câblage intégré. Pour ceux qui sont impliqués dans l'ingénierie basse tension, frappez-vousConnecteurs RJ45est la compétence de base dont ils ont besoin pour maîtriser.

Enseigner en classe

En ce qui concerne les connecteurs RJ45, personne ne les inconnu. Le connecteur Ethernet est la fiche principalement utilisée pour les systèmes de câblage en cuivre. Il s'agit d'un connecteur standardisé. Il est apparu pour la première fois dans l'achat du système de communication Bell aux États-Unis, a commencé à être utilisé dans les années 1970 pour fournir un équipement téléphonique assisté par ordinateur autorisé par la FCC, et a ensuite été accepté par la FCC et codifié dans le CFRS (Code of Federal Regulations). Son nom officiel devrait être "Jack enregistré".

LeConnecteurs RJ45Nous utilisons aujourd'hui est standardisé. Ses spécifications dans les dimensions et la structure ont été fixées. Cette norme a été établie pour la première fois par la Federal Communications Commission (FCC).

FCC

1 Catagories de connecteurs RJ45.

Le plus communconnecteur RJ45S sur le marché peut être classé en connecteurs téléphoniques et connecteurs Ethernet en fonction de leurs fonctions; Ils peuvent également être classés en plugs 8p8c (RJ45), plugs 6p4c (RJ11), plugs 4p4c / 4p2c (RJ12) selon leur structure; ou être classé en bouchons non blindés et en bougies protégées en fonction de la présence ou de l'absence d'une couche de blindage; ou être classé en connecteurs monoblocs, connecteurs en deux pièces et connecteurs multi-pièces en fonction du nombre de pièces; Selon s'il faut avoir besoin des outils de punch, ils sont classés en outils de besoins en connecteurs etConnecteurs sans aide. Permettez-moi de présenter ces connecteurs dans le texte ci-dessous.

Connecteur RJ45s

1,1 connecteur RJ11

Les connecteurs téléphoniques également appelés connecteurs téléphoniques, sont principalement utilisés pour les systèmes phonétiques et ont deux types principaux: un est utilisé pour connecter des fils téléphoniques, des ensembles téléphoniques outéléphone tableaux de commutation, également appelé plugs RJ11. Puisqu'il a deux spécifications, 6p4c ou 6p2c, donc, est également appelé plugs 6p4c ou plugs 6p2c.

Connecteur RJ11

1,2 connecteur RJ12

Un autre type de fiche de téléphone est principalement utilisé pour connecter le combiné téléphonique, FCC le définit comme une prise RJ 12. Étant donné que sa structure a 2 spécifications - 4 p4c ou 4p2c, elle est également appelée fiches 4p4c / 4p2c. La taille de cette prise est relativement petite. Il est généralement utilisé pour connecter les combinés téléphoniques et les ensembles téléphoniques. La montée des téléphones portables a entraîné une forte baisse des ventes d'ensembles téléphoniques. En conséquence, les bouchons RJ12 s'estompent également progressivement de la vue des gens. Cependant, ces deux dernières années, en particulier après le boom de l'Internet des objets (IoT). Certains appareils intelligents ont commencé à utiliser les plugs RJ12 comme connecteurs pour la transmission de données. En conséquence, la quantité d'utilisation du bouchon RJ12 a également progressivement augmenté au cours des deux dernières années et est revenu du public.

Connecteurs téléphoniques RJ12

1.3 Connecteur Ethernet

Le connecteur Ethernet est principalement utilisé pour connecter l'interface réseau des commutateurs, des routeurs, des serveurs, des passerelles, des points d'accès sans fil, des ordinateurs et d'autres équipements de terminaux, ainsi que des modules RJ45, des panneaux de patch RJ45 et d'autres produits de câblage intégrés. La FCC le définit comme RJ45. Sa structure est de 8p8c (8 positions, 8 contacts). Les types les plus courants sont les suivants: connecteur Cat5E, connecteur Cat6, connecteur Cat6A et connecteur Cat8.

1.3.1 Cat5eConnecteur RJ45

Cat5eConnecteur RJ45S sont utilisés dans le système de câblage CAT5E. Ils sont utilisés à 3 reprises: 1 utilisé pour assembler les cordons de correctifs finis, 2 utilisés pour se terminer avec des câbles dans des projets de surveillance et de contrôle, 3. Utilisé pour la terminaison sur le terrain pour fabriquer des cordons de correctifs dans le projet basse tension. Pour le Cat5e standardconnecteur RJ45, l'ouverture du trou d'insert est 1. 0 mm, et les fils de base de câble terminés sont nécessaires pour avoir un diamètre entre 0. 85 mm et 0. 98 mm. Ses ouvertures sont situées côte à côte dans la même ligne horizontale. Cat5eConnecteur RJ45S ont deux types: blindés et non blindés. Étant donné que le diamètre extérieur du câble Cat 5E est relativement petit, le Cat5e est protégéConnecteur RJ45est généralement présenté sans structure de clip de queue. Les connecteurs Ethernet Cat 5E ont également 2- pièce, 3- pièce, et même 4- conceptions de pièces. Comme les produits de câblage Cat5E traditionnels sont principalement utilisés dans les liens courts et les réseaux de mégabit 100-, par conséquent, les cordons de correctifs finis appliqués dans cet environnement de réseau utilisent généralement le connecteur Ethernet traditionnel en une pièce. Cependant, ces dernières années, en particulier après l'introduction des normes de protocole de 2,5 gbas-T et 5 Gbase-T publiées par le projet 802.11 IEEE P802.3BZ. De nombreux fabricants ont commencé à utiliser consciemment des connecteurs Ethernet en deux pièces ou même en plusieurs pièces pour fabriquer des cordons de correctifs finis pour augmenter la capacité anti-ingérence du câble.

Connecteur Ethernet Cat5e

1.3.2 Cat 6connecteur RJ45s

Chat 6connecteur RJ45S sont principalement utilisés pour les systèmes de câblage CAT 6. Son application est la même que le câble Cat 5E. Il a une ouverture de 1,1 mm et nécessite que le diamètre du noyau intérieur du câble terminé varie de 0. 95 mm à 1,08 mm. Ses trous d'insertion sont disposés en croix de haut en bas. Et, le Cat6connecteur RJ45est un peu plus court que le cat5connecteur RJ45. Leconnecteur RJ45S utilisé pour assembler les cordons de patch Cat6 finis sont généralement des conceptions en trois pièces. Ce type deconnecteur Etherneta 2 emplacements de fractionnement. L'un est utilisé pour séparer et isoler 4 paires torsadées avec le même rôle que le squelette transversal dans le câble Cat6. L'autre emplacement fendu est utilisé pour séparer les 8 fils de noyau et les organiser de haut en bas, réduisant davantage l'interférence croisée à l'intérieur du câble. Cat6connecteur Etherneta également des types: non blindésConnecteurs Ethernetet bordéConnecteurs Ethernet.

Connecteur Ethernet UTP CAT6

Catégorie 6 blindéeconnecteur RJ45S viennent en deux types. Le premier est un blindage en une seule pièceconnecteur RJ45. Ce type deconnecteur RJ45peut être considéré comme la combinaison de l'original non blindéconnecteur RJ45et une coquille de cuivre nickel / étain comme couche de blindage. Ce blindageconnecteur EthernetA un "verrou" à l'intérieur pour compresser et corriger le câble, empêchant le câble de tomber. Le deuxième type est le deux piècesconnecteur Ethernet. Le blindage en deux piècesconnecteur EthernetA une coquille de cuivre nickel / plaquée en étain comme couche de blindage, avec une fente de division séparée, qui est utilisée pour étendre l'espacement des espaces des huit fils noyaux du câble. 2- Pièces Les bouchons Ethernet ont de meilleures capacités d'anti-interférence que les prises Ethernet une pièce. Le bouchon Ethernet en deux pièces est conçu avec une structure de clip de queue. Son clip de queue est utilisé pour verrouiller le câble de connexion pour empêcher le câble de tomber.

Cat6 blindéconnecteur RJ45

1.3.3 Cat 6AConnecteurs RJ45

Catégorie 6Aconnecteur RJ45S sont utilisés dans 10 réseaux Gigabit. Cat6aconnecteur RJ45est également divisé en deux types: non blindés et protégés. La structure du type non blindé CAT6A est la même que celle de la catégorie 5 et de la fiche RJ45 non blindée de catégorie 6. L'ouverture du trou du bouchon Cat6A est de 1,2 mm, permettant de terminer les câbles de 1. 05-1. 18 mm. Il existe deux types de bouchons RJ45 blindés pour Cat6A. Le premier est une prise RJ45 blindée en deux pièces qui nécessite l'utilisation d'un outil de sertissage. La structure de ce type de fiche RJ45 est la même que la prise RJ45 blindée à deux pièces CAT6 que nous avons mentionnée ci-dessus. Le deuxième type est le bouchon RJ45 blindé sansoller. Ce type de fiche RJ45 fait référence au mécanisme de terminaison du module de toolle sans. L'opérateur doit organiser, aligner et couper les huit fils de base du câble sur une longueur qui peut être directement inséré dans la bougie RJ45. Insérez ensuite les fils de noyau un par un conformément au code couleur de la bande d'étiquette, et fermez enfin la bascule extérieure.

   Cat6a blindéconnecteur RJ45

1.3.4 Catégorie 8connecteur RJ45

Catégorie 8connecteur RJ45S sont utilisés pour les réseaux de 40 Gbitps. Catégorie 8connecteur RJ45S sont tous des types blindés. Il n'y a pas de types non blindés. La structure et le type de bouchons RJ45 blindés de catégorie 8 sont fondamentalement les mêmes que le bouchon RJ45 blindé de catégorie 6A. Les bouchons de catégorie 8 RJ45 seront plus susceptibles d'être du type sansoller. Parce que pour améliorer la capacité anti-interférence. La couche de blindage des bouchons RJ45 de catégorie 8 est toujours plus épais. Ajoutez à cela que la veste hors de base elle-même est généralement plus épaisse, il est possible que le câble ne puisse pas réussir les tests de dynamisme. Par conséquent, utilisera des mécanismes sans outils pour résoudre les problèmes.

Cat8connecteur RJ45s

1.3.5 Catégorie 7connecteur RJ45s

Vous pouvez constater que je n'ai pas mentionné la catégorie 7connecteur RJ45s dans le texte ci-dessus. C'est parce que la catégorie 7connecteur RJ45s ne sont pas les communsConnecteur RJ45Les types tels que la catégorie 5e et la catégorie 6. Et les connecteurs de catégorie 7 définis par ISO ne sont pas compatibles en arrière. Les gens utilisent moins. Par conséquent, nous n'écrirons pas ici. De plus, je dois préciser que les fiches RJ45 de la catégorie 7 que vous achetez sur certains sites de commerce électronique ne doivent pas être authentiques.

Connecteurs Cat7

1.3.6   Pculconnecteur RJ45

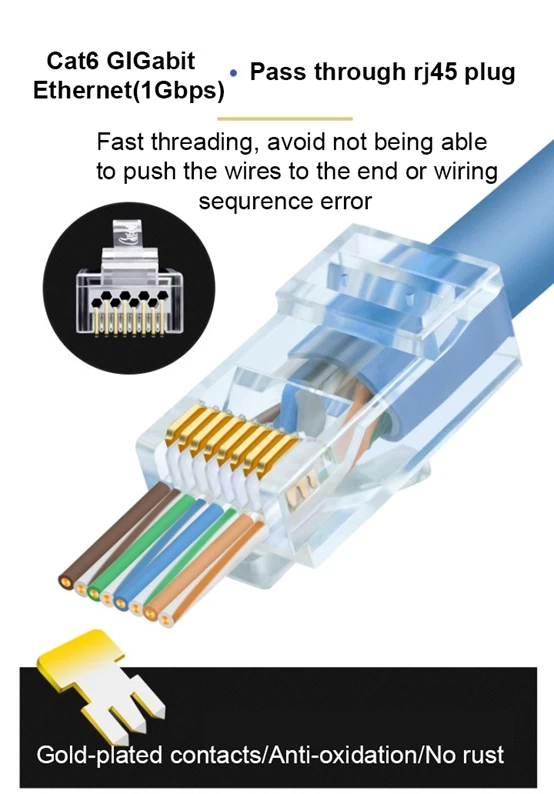

De plus, un passageconnecteur RJ45est récemment sorti. Ce type deconnecteur RJ45se caractérise par le fait que la tête du bouchon RJ45 n'est pas fermée, mais ouverte. L'avantage de cette prise RJ45 est qu'il n'est pas nécessaire de couper les fils à l'avance ou de faire du traitement de pré-connexion du câble. Le fil lisse sera terminé directement. Utilisez les pinces à sertier qui ont la fonction de coupe pour serrer et couper les fils. Comme ce type de bouchon RJ45 est ouvert, le conducteur de cuivre exposé à l'air est très facile à oxyder, donc le câble métallique peut avoircouverture de couverture, court-circuit, perte de paquets, etc. Les opérateurs doivent acheter un ensemble supplémentaire d'outils. Cela augmentera le coût de la construction. Par conséquent, il n'est pas recommandé d'utiliser les bouchons RJ45 de passage à grande échelle.

Passoirconnecteur RJ45s

2 De constructionComposition de connecteurs RJ45

Leconnecteur RJ45se compose de deux parties. L'un est une coque en plastique transparent et l'autre est un insert métallique (souvent appelé «épingle d'or»). Les exigences matérielles duconnecteur RJ45S sont basés sur ces deux structures.

2,1 coque en plastique PC

Le boîtier en plastique duconnecteur RJ45est en plastique PC, le nom scientifique du PC est le polycarbonate. Il s'agit d'un carbonate de polyester linéaire. Il est transparent et incolore, résistant à la chaleur et a une bonne résistance à l'impact. À température ambiante, ses performances mécaniques sont excellentes. Et sans avoir besoin d'ajouter un issue de flamme, sa note issue de flamme a atteint le niveau 94v -2 défini par UL.

Plastique PC

Le plastique PC n'est pas entièrement incolore et transparent, mais a également une couleur transparente bleu clair. L'image montre le plastique PC de Bayer. Parce que Bayer utilise une formulation unique. Par conséquent, l'apparition du plastique Bayer PC n'est pas la même que les autres fabricants. Bien que l'apparence soit différente, les performances du plastique Bayer PC ne sont pas trop différentes des performances du plastique PC commun. Par conséquent, le bleu clairconnecteur RJ45s que vous voyez sur le marché peut également être utilisé comme d'habitude.

À l'heure actuelle, les principaux fabricants de plastique PC étrangers sont le groupe Bayer d'Allemagne, Teijin du Japon et LG de Corée. Les principaux domestiques sont Sinopec, Petrochina, etc. Le plastique PC étranger sera un peu meilleur que les domestiques en qualité.

2.2. Comment juger de la qualité deconnecteur RJ45s

Dans la construction quotidienne de projets à basse tension, nous utiliserons souvent le bouchon modulaire. Une prise modulaire de bonne qualité est très importante pour notre construction et l'entretien ultérieur. Nous pouvons initialement juger de la qualité duconnecteur RJ45par la coquille extérieure.

Tout d'abord, après avoir ouvert une boîte deconnecteur RJ45S, nous pouvons secouer l'ensemble du package plusieurs fois. Si le bruit des tremblements est très net, il montre que la coquille de ce connecteur est en plastique PC dont la pureté et la densité sont relativement élevées. Parce que le matériau polymère de la haute pureté et de la densité a un relativement meilleurconductivité acoustique. Par conséquent, le son est net et clair.

Deuxièmement, nous pouvons ramasser unconnecteur RJ45pour observer son apparence. La coque en plastique du connecteur de haute qualité est transparente pure ou bleu clair. Vous ne pouvez pas trouver d'impuretés, des taches noires, des taches blanches et des choses comme ça. C'est un point clé pour juger de la qualité. Tandis que la coquille du connecteur de mauvaise qualité est plus trouble. Au premier coup d'œil, vous pouvez voir la différence de texture.

Une autre façon de juger la qualité consiste à plier les éclats d'obus. Il est bien connu que pour certains des connecteurs de mauvaise qualité sur le marché, nous n'osons pas toucher ses éclats d'obus pendant l'installation. Une fois touché, il est cassé. La bonne qualitéconnecteur RJ45S ne sont pas comme ça. Pour une bonne qualitéconnecteur RJ45, nous pouvons plier directement les éclats d'obus 180 degrés, puis le replier. Le pliage lent de plus de 15 fois ne provoquera pas de pause.

2.3 Insert métallique.

En plus de la coquille en plastique, chaqueconnecteur RJ45a un insert métallique. Cet insert métallique est généralement appelé épingles et également appelé "épingles d'or". Cet insert est généralement en bronze ou en bronze phosphore. Le bronze en bronze ou en phosphore est utilisé car ces deux matériaux ont de bonnes propriétés mécaniques et une dureté élevée, et les deux sont résistantes à l'usure, il leur est facile de percer la veste en plastique des fils de base du câble Ethernet et de contacter le conducteur de cuivre du câble, afin d'atteindre le but de la communication.

Inserts du connecteur Ethernet

Quelquesconnecteur RJ45Des marques sur le marché annoncent que leur matériau d'insert métallique est du cuivre pur ou du cuivre sans oxygène. Ceci est une mauvaise marque. Parce que, comme nous l'avons mentionné ci-dessus, leconnecteur RJ45L'insert est utilisé pour percer les vestes extérieures des fils de noyau à l'intérieur du câble LAN. Le cuivre pur et le cuivre sans oxygène sont doux et ne peuvent pas percer les vestes hors des fils de base. Par conséquent, leconnecteur RJ45L'insert est en bronze ou en bronze phosphore, pas en cuivre sans oxygène et en cuivre pur.

Comme l'alliage du cuivre et du cuivre est très facile à rouiller. Si leconnecteur RJ45Les inserts ne sont pas plaqués, les inserts deviendront verts ou noirs, qui est le phénomène rouillé du connecteur Ethernet. Une fois le contact du connecteur Ethernet rouillé, il entraînera une erreur et un phénomène hors ligne.

Par conséquent, nous devons effectuer un traitement de placage anti-oxydation sur leconnecteur RJ45insérer. C'est ce que nous avons souvent appelé le processus de placage en nickel. Le nickel est un métal actif qui peut être facilement oxydé. Cependant, une fois sa surface oxydée, elle génère un film d'oxyde dense qui empêche l'oxydation supplémentaire du matériau intérieur. Par conséquent, après le placage de nickel, l'insert ne rouille pas. De l'observation du côté des inserts, nous pouvons savoir si le processus de placage en nickel est terminé ou non. S'il est plaqué en nickel, le côté est blanc argenté. Sinon, le côté est jaune.

De plus, nous pouvons voir que la surface d'extrémité externe de l'insert du connecteur Ethernet est jaune doré. Ceci est le résultat d'un placage en or. Le placage en or à la surface du connecteur Ethernet consiste à rendre les connecteurs plus portables et réduit la résistance des points de contact. Ceci est très important en ce qui concerne l'alimentation POE.

Par conséquent, vous pouvez juger de la qualité duconnecteur RJ45que vous utilisez tous les jours selon les caractéristiques susmentionnées.

3, comment terminer les connecteurs RJ45 sur le câble Ethernet

3.1, la structure du câble réseau

Le câble du réseau est également appelé câble de paire torsadé, la raison pour laquelle il est appelé paire torsadé est qu'elle se compose de huit fils de cuivre, chacun étant une couleur différente, où tous les deux fils de cuivre sont tordus ensemble, il y a donc quatre paires torsadées de fils de cuivre.

Les couleurs sont respectivement du blanc orange, de l'orange, du blanc vert, du vert, du blanc bleu, du bleu, du blanc brun, du brun, où le blanc orange et l'orange entrelacé ensemble, le blanc vert et le vert entrelacé ensemble, etc., formant quatre paires de paires torsadées.

Structure du câble Ethernet

3.2, la séquence de câblage du câble réseau

Les huit fils de cuivre à l'intérieur du câble réseau doivent être placés dans l'ordre, si l'ordre des fils n'est pas correct, le câble réseau ne peut pas être utilisé dans la connexion réseau. Ainsi, dans la terminaison du connecteur RJ45, la connaissance de sa séquence de câblage est essentielle.

Séquence de câblage de 568a et 568b

Il existe deux types de connexions de câbles de réseau, l'une est un câble câblé droit (T568B), et l'autre est un câble câblé (T568A).

Câble câblé droit: généralement utilisé pour connecter différents appareils, tels que les ordinateurs se connectant au routeur, et le routeur se connectant au commutateur, c'est le moyen le plus courant d'une connexion Ethernet, les deux extrémités du câble réseau doivent utiliser la même séquence de câblage.

Câble câblé du croisement: il est également appelé câble d'inversion. Il s'agit d'une méthode de connexion utilisée pour connecter le même type de périphérique, comme deux ordinateurs se connectant directement les uns aux autres. Si vous utilisez un câble droit pour connecter deux ordinateurs directement sans passer par un routeur ou un commutateur, ces deux ordinateurs ne peuvent pas communiquer.

En Chine, il existe généralement deux types de séquences de câbles câblés: T568A et T568B.

Séquence de câblage standard T568A: 1- vert vert, 2- vert, 3- orange blanc, 4- Blue, 5- Blue White, 6- orange, 7- Brown White, 8- Brown.

Séquence de câblage standard T568B: 1- orange blanc, 2- orange, 3- vert vert, 4- bleu, 5- Blue blanc, 6- vert.

Câble câblé droit: les deux extrémités des bornes sont conformes à la séquence de câblage T568B standard, les deux extrémités sont la même séquence de fil et la correspondance individuelle.

Câble câblé du croisement: Une extrémité est conforme à la norme T568A, et une extrémité est conforme à la norme T568B.

Je me demande si vous avez trouvé, la différence entre T568A et T568B est que 1 et 3 commuté, et 2 et 6 de la séquence de fil commuté. En d'autres termes, le câble câblé de croisement n'a que quatre séquences de fil différentes du câble câblé droit. Ils sont opposés les uns aux autres.

En effet, bien qu'il y ait quatre paires torsadées et huit fils de cuivre, en fait seulement quatre d'entre eux sont utilisés dans le réseau, à savoir les broches 1, 2 et 3, 6 dans le connecteur Ethernet, ils jouent le rôle de réception et d'envoi de signaux.

Étant donné que le câble câblé du croisement est utilisé pour connecter des périphériques du même type, une extrémité du signal d'envoi doit être connectée à l'autre extrémité du signal de réception, de sorte que la séquence de câblage des deux extrémités est inversée.

3.3, les outils requis.

Après avoir compris la structure du câble Ethernet et de la séquence de câblage, vous devez également avoir un outil très important, cet outil est appelé pinces d'accueil.

Cet outil est très important, si vous n'avez pas cet outil, il est impossible de terminer le connecteur RJ45 sur le câble Ethernet, n'essayez pas d'utiliser des outils tels que des tournevis pour serrer le connecteur RJ45, tout autre outil est sujet aux dommages des connecteurs Ethernet.

Cet outil n'est pas cher, ne coûte qu'une douzaine de dollars, cet outil ainsi que les tournevis, les ciseaux sont tous les outils nécessaires pour la vie familiale, si vous êtes une personne qui aime le bricolage, il est recommandé d'obtenir une pince!

Impact la fiche Ethernet avec une pince à servir

3.4, les étapes de terminaison

Le suivant est la partie la plus importante, après l'enseignement théorique, il est temps de pratiquer, il y a 7 étapes comme suit.

3.4.1, en fonction de la nécessité de confirmer si le câble Ethernet que vous allez fabriquer est un câble câblé ou un câble câblé à travers droit, l'utilisation générale des ménages est un câble câblé droit.

3.4.2, épluchez la veste extérieure du câble Ethernet jusqu'à 3 cm des extrémités du terminal par des pinces, n'oubliez pas de ne pas dépouiller la veste des huit fils de cuivre intérieurs. Divisez les 4 paires torsadées et organisez-les dans la bonne séquence.

3.4.3, mettez les fils de noyau disposés en position de coupe, coupez les fils de manière alignée et conservez les fils restants de 1,5 cm de long.

3.4.4, puis insérez les huit petits fils de cuivre dans la fente du connecteur Ethernet et poussez tous les fils de base à la fin.

3.4.5, mettez le connecteur RJ45 dans le trou de la pince à sertier et appuyez-le avec la pince à sertier, la pince à sertier peut percer la veste extérieure des 8 fils de cuivre afin que le conducteur des fils puisse toucher les brochets du connecteur Ethernet et vous pouvez retirer le bouchon jusqu'à ce que les fils entendent un bruit à ne pas.

3.4.6 Jusqu'à présent, une extrémité du câble a été terminée sur le connecteur RJ45. En utilisant la même méthode, vous pouvez terminer l'autre extrémité du câble.

3.4.7, après la fin des deux extrémités du câble, le cordon de patch doit être testé avec un testeur de dynamisme. Si toutes les lumières sont allumées à leur tour, cela signifie que la terminaison du câble est réussie, s'il n'y a pas de testeur de câble à proximité, vous pouvez brancher le câble réseau directement sur le port RJ45 de l'ordinateur pour tester si l'ordinateur peut accéder à Internet, normalement l'accès à Internet signifie que la terminaison du câble est réussie.

testeur de câble
