Nous avons déjà discuté à plusieurs reprises des méthodes d'alimentation électrique de surveillance. La fourniture d'énergie reste l'un des sujets les plus débattus parmi les techniciens basse tension-et constitue une source courante de pannes dans les systèmes de surveillance. Il est donc essentiel de choisir la bonne alimentation. Dans cet article, nous examinons les principaux modes d'alimentation électrique des systèmes de surveillance de sécurité-trois approches principales-et évaluons leurs avantages et leurs inconvénients.
1. Mode d'alimentation indépendant
2. Mode d'alimentation centralisé
3. Mode d'alimentation PoE (avec quatre méthodes de mise en œuvre)
2. Mode d'alimentation centralisé
3. Mode d'alimentation PoE (avec quatre méthodes de mise en œuvre)
Quelle est la règle la plus critique pour configurer l’alimentation des caméras réseau ? Que devez-vous prendre en compte lors de la sélection d'une alimentation pour caméra ? Notes d'installation clés !
1. Mode d'alimentation indépendant
1.1 Avantages de l'alimentation indépendante
L'alimentation électrique indépendante implique l'installation d'un adaptateur secteur de sécurité dédié à l'avant de chaque caméra. Chaque adaptateur alimente une seule caméra.
Schéma schématique de l’alimentation indépendante inclus ici.
Entretien simple et remplacement facile de l'alimentation électrique
Étant donné que chaque caméra dispose de son propre adaptateur secteur dédié, le dépannage d'une caméra défectueuse est simple. Si le problème est imputable à l’alimentation électrique, seule cette unité doit être réparée ou remplacée.
Étant donné que chaque caméra dispose de son propre adaptateur secteur dédié, le dépannage d'une caméra défectueuse est simple. Si le problème est imputable à l’alimentation électrique, seule cette unité doit être réparée ou remplacée.
Empêche une panne totale du système
Dans un système d'alimentation électrique centralisé, une seule panne sans sauvegarde UPS peut entraîner l'arrêt du fonctionnement de l'ensemble du système de surveillance. Avec des alimentations indépendantes, une panne affecte uniquement une caméra individuelle ou un petit groupe, empêchant ainsi un arrêt complet du système.
Dans un système d'alimentation électrique centralisé, une seule panne sans sauvegarde UPS peut entraîner l'arrêt du fonctionnement de l'ensemble du système de surveillance. Avec des alimentations indépendantes, une panne affecte uniquement une caméra individuelle ou un petit groupe, empêchant ainsi un arrêt complet du système.
1.2 Inconvénients de l'alimentation électrique indépendante
Coût plus élevé
Le coût combiné de plusieurs adaptateurs d’alimentation indépendants est généralement supérieur à celui d’une seule alimentation centralisée avec une puissance totale équivalente. Cette comparaison des coûts exclut le câblage.
Le coût combiné de plusieurs adaptateurs d’alimentation indépendants est généralement supérieur à celui d’une seule alimentation centralisée avec une puissance totale équivalente. Cette comparaison des coûts exclut le câblage.
Une plus grande exposition aux dommages physiques
Les adaptateurs d'alimentation indépendants sont généralement installés à proximité de la caméra. Dans les environnements extérieurs, cela les rend plus vulnérables au soleil, à la pluie, à la foudre et à d’autres dommages externes. Lorsque vous sélectionnez des alimentations indépendantes-pour l'extérieur, portez une attention particulière à leurs spécifications de résistance aux intempéries et de protection.
Les adaptateurs d'alimentation indépendants sont généralement installés à proximité de la caméra. Dans les environnements extérieurs, cela les rend plus vulnérables au soleil, à la pluie, à la foudre et à d’autres dommages externes. Lorsque vous sélectionnez des alimentations indépendantes-pour l'extérieur, portez une attention particulière à leurs spécifications de résistance aux intempéries et de protection.
2. Mode d'alimentation centralisé
Connectez une alimentation centralisée 12 V à une source 220 V, puis acheminez 2 câbles d'alimentation rouge/noir 1,0 vers les caméras. La puissance 12 V ne doit pas dépasser 100 mètres. Fixez un seul connecteur d'alimentation à l'extrémité du câble et connectez-le à l'entrée d'alimentation de la caméra. L'alimentation électrique centralisée utilise une source d'alimentation à découpage 12 V située dans la salle de contrôle ou à un point intermédiaire pour alimenter plusieurs appareils frontaux-. La principale différence avec le mode indépendant est qu'une seule alimentation dessert plusieurs caméras.
Schéma schématique de l’alimentation centralisée inclus ici.
2.1 Rôle de l'alimentation électrique centralisée
Gestion du centre de donnéescouvre principalement l'infrastructure et les actifs informatiques, y compris la distribution d'énergie, les équipements réseau et la sécurité physique. La surveillance centralisée applique la gestion et la technologie pour surveiller ces systèmes, permettant ainsi une détection des pannes et des alertes en temps réel. De plus, la collecte et l'analyse de ces données de surveillance prennent en charge la gestion de la capacité, des événements, des problèmes et de la conformité, permettant ainsi d'obtenir une disponibilité élevée du centre de données.
2.2 Avantages de l'alimentation électrique centralisée
Coût inférieur
Bien qu'un système centralisé utilise souvent plus de câbles qu'un système indépendant, la rentabilité élevée-des unités d'alimentation centralisées en fait généralement la solution globale la plus économique.
Bien qu'un système centralisé utilise souvent plus de câbles qu'un système indépendant, la rentabilité élevée-des unités d'alimentation centralisées en fait généralement la solution globale la plus économique.
Maintenance centralisée simplifiée
L'alimentation électrique centralisée simplifie le routage des câbles, l'installation et la gestion globale.
L'alimentation électrique centralisée simplifie le routage des câbles, l'installation et la gestion globale.
Consommation totale d’énergie réduite
Les données-réelles du projet montrent que la consommation totale d'énergie d'un système électrique centralisé est inférieure à celle d'un système indépendant équivalent.
Les données-réelles du projet montrent que la consommation totale d'énergie d'un système électrique centralisé est inférieure à celle d'un système indépendant équivalent.
2.3 Inconvénients de l'alimentation électrique centralisée
Configuration initiale complexe
Les caméras de surveillance nécessitent un courant d'appel important au démarrage et la transmission de puissance à distance entraîne des pertes. Par conséquent, la capacité de l’alimentation centralisée n’est pas simplement la somme de toutes les puissances nominales des caméras. La mise en œuvre de ce mode nécessite que l'ingénieur comprenne parfaitement l'ensemble du système pour concevoir une solution adéquate.
(En pratique, le courant de démarrage de la caméra est élevé et les longs câbles provoquent une chute de tension. La puissance requise ne correspond pas seulement à la puissance totale de la caméra. Calcul correct : additionnez la puissance nominale de toutes les caméras, multipliez par 1,3 pour la puissance réelle nécessaire, ajoutez environ 30 % pour les pertes de transmission, puis ajoutez encore 30 % de marge pour une expansion future.)
Les caméras de surveillance nécessitent un courant d'appel important au démarrage et la transmission de puissance à distance entraîne des pertes. Par conséquent, la capacité de l’alimentation centralisée n’est pas simplement la somme de toutes les puissances nominales des caméras. La mise en œuvre de ce mode nécessite que l'ingénieur comprenne parfaitement l'ensemble du système pour concevoir une solution adéquate.
(En pratique, le courant de démarrage de la caméra est élevé et les longs câbles provoquent une chute de tension. La puissance requise ne correspond pas seulement à la puissance totale de la caméra. Calcul correct : additionnez la puissance nominale de toutes les caméras, multipliez par 1,3 pour la puissance réelle nécessaire, ajoutez environ 30 % pour les pertes de transmission, puis ajoutez encore 30 % de marge pour une expansion future.)
Risque de panne totale du système
Si l'alimentation électrique centralisée (sans UPS) tombe en panne, l'ensemble du système de surveillance cessera de fonctionner.
Si l'alimentation électrique centralisée (sans UPS) tombe en panne, l'ensemble du système de surveillance cessera de fonctionner.
3. Alimentation PoE (Power over Ethernet)
La fourniture d'énergie PoE implique principalement quatre méthodes :

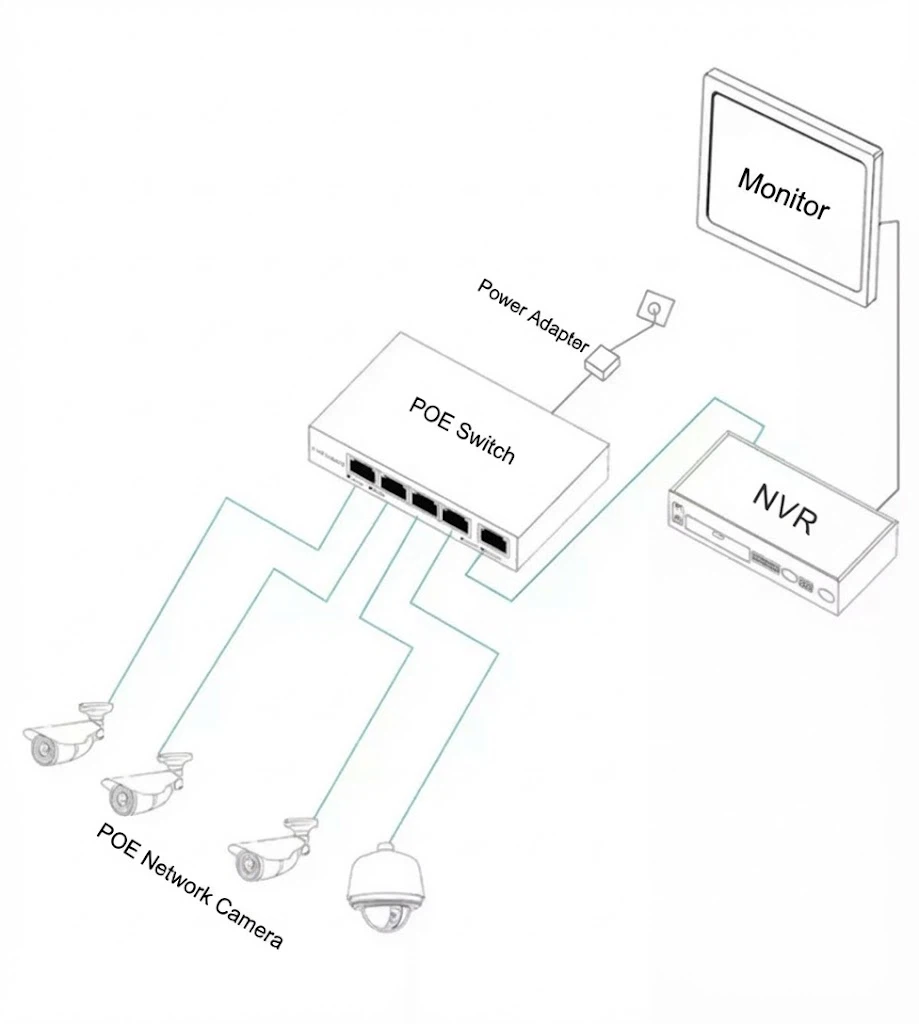

3.1 Le commutateur et le périphérique final prennent en charge PoE
Connectez un commutateur PoE directement viacâble réseauaux points d'accès sans fil et aux caméras réseau compatibles PoE-. C'est la méthode la plus simple, mais notez :
① Assurez-vous que le commutateur PoE et le point d'accès ou la caméra sont des appareils PoE standard.
② Vérifiez soigneusement les spécifications du câble réseau. La qualité du câble est essentielle ; une mauvaise qualité peut empêcher l'appareil d'être alimenté ou provoquer des redémarrages constants.
Diagramme schématique inclus.
① Assurez-vous que le commutateur PoE et le point d'accès ou la caméra sont des appareils PoE standard.
② Vérifiez soigneusement les spécifications du câble réseau. La qualité du câble est essentielle ; une mauvaise qualité peut empêcher l'appareil d'être alimenté ou provoquer des redémarrages constants.
Diagramme schématique inclus.
3.2 Le commutateur prend en charge PoE, mais pas le périphérique final
Ici, le commutateur PoE se connecte à un répartiteur PoE. Le répartiteur sépare le signal entrant en données et alimentation, avec deux lignes de sortie : une pour l'alimentation (généralement 5 V/9 V/12 V, etc.) et une pour les données (unstandardcâble réseau). La puissance de sortie peut correspondre à divers appareils terminaux non-PoE avec entrée CC, prenant en charge les normes IEEE 802.3af/at. La ligne de données se connecte directement au port réseau de l'appareil.
Diagramme schématique inclus.
Diagramme schématique inclus.
3.3 Le commutateur ne prend pas en charge PoE, le périphérique final le fait
Connectez un injecteur PoE au commutateur standard. L'injecteur ajoute de l'énergie au câble réseau avant qu'il n'atteigne l'appareil. Cette méthode est utile pour étendre un réseau existant sans modifier l'infrastructure d'origine.
Diagramme schématique inclus.
Diagramme schématique inclus.
3.4 Ni le commutateur ni l'appareil final ne prennent en charge PoE
Connectez un injecteur PoE au commutateur, puis un répartiteur PoE et enfin au périphérique final. Les méthodes 3 et 4 conviennent à la mise à niveau des réseaux traditionnels où le commutateur existant ne dispose pas de PoE mais dont les avantages sont souhaités.
Diagramme schématique inclus.
Diagramme schématique inclus.
3.5 Pratiques de connexion des injecteurs PoE
Comment les câbles doivent-ils être connectés en pratique ? De nombreux utilisateurs familiers avec PoE s'inquiètent des problèmes de brochage (utilisation des paires 1-2-3-6 ou 4-5-7-8 pour l'alimentation) et craignent qu'une erreur puisse endommager l'équipement.
Les normes PoE exigent que les équipements PSE (comme les commutateurs et les injecteurs PoE) prennent en charge au moins l'un des deux schémas de brochage d'alimentation. La dernière norme 802.3at à 4-paires nécessite la prise en charge des deux. Les appareils alimentés par PoE (PD) doivent cependant prendre en charge les deux méthodes.
Les normes PoE exigent que les équipements PSE (comme les commutateurs et les injecteurs PoE) prennent en charge au moins l'un des deux schémas de brochage d'alimentation. La dernière norme 802.3at à 4-paires nécessite la prise en charge des deux. Les appareils alimentés par PoE (PD) doivent cependant prendre en charge les deux méthodes.
Bien que le PoE soit pratique et simple, sa stabilité est légèrement inférieure à celle d’une alimentation centralisée ou indépendante. Les problèmes courants incluent les répartiteurs PoE qui ont tendance à tomber en panne ou leCommutateur PoEbesoin d'un redémarrage.
4. Choisir entre une alimentation indépendante et centralisée
4.1 Comment choisir entre une alimentation indépendante et centralisée
Les avantages et les inconvénients d’un pouvoir indépendant et centralisé sont résumés ci-dessus. Le choix dépend de l'environnement d'installation réel et des exigences du client.
Généralement, l’alimentation indépendante est plus adaptée aux systèmes comportant moins de 4 caméras. Pour 4 à 16 caméras avec des câbles similaires, une alimentation centralisée est recommandée. Pour les systèmes dépassant 16 caméras, plusieurs alimentations centralisées peuvent être combinées, à condition que la configuration initiale soit soigneusement planifiée.
Généralement, l’alimentation indépendante est plus adaptée aux systèmes comportant moins de 4 caméras. Pour 4 à 16 caméras avec des câbles similaires, une alimentation centralisée est recommandée. Pour les systèmes dépassant 16 caméras, plusieurs alimentations centralisées peuvent être combinées, à condition que la configuration initiale soit soigneusement planifiée.
Exemple:Un immeuble de bureaux dispose de 100 caméras réseau de type Bullet fixe-, chacune d'une puissance de 4 W. Comment configurer l'alimentation électrique ?
En utilisant la méthode de calcul ci-dessus :
Puissance nominale totale de la caméra = 4W * 100=400W
Demande de puissance réelle de la caméra = 400W * 1.3=520W
Puissance requise après prise en compte des pertes=520W * 1.3=676W
Capacité d'alimentation finale, y compris la marge de sécurité = 676W * 1.3=878W
En utilisant la méthode de calcul ci-dessus :
Puissance nominale totale de la caméra = 4W * 100=400W
Demande de puissance réelle de la caméra = 400W * 1.3=520W
Puissance requise après prise en compte des pertes=520W * 1.3=676W
Capacité d'alimentation finale, y compris la marge de sécurité = 676W * 1.3=878W
Formule récapitulative :
Capacité d'alimentation requise=Puissance nominale de la caméra × 1,3 × 1,3 × 1,3
(Remarque : pour les câbles exceptionnellement longs, augmentez la capacité électrique et envisagez d'utiliser une tension d'alimentation plus élevée.)
Capacité d'alimentation requise=Puissance nominale de la caméra × 1,3 × 1,3 × 1,3
(Remarque : pour les câbles exceptionnellement longs, augmentez la capacité électrique et envisagez d'utiliser une tension d'alimentation plus élevée.)
4.2 Quelle est la règle la plus critique pour la configuration de l'alimentation des caméras réseau ?
N’alimentez jamais l’ensemble du système de surveillance à partir d’une seule source.Raisons :
Pendant la maintenance, l’alimentation est souvent coupée. Toutes les caméras démarrant simultanément créent un courant d’appel massif qui peut surcharger et endommager l’alimentation électrique.
Si cette seule alimentation tombe en panne, l’ensemble du système de surveillance tombe en panne. Cela est particulièrement problématique pour les points d’entrée/sortie critiques, créant potentiellement des failles de sécurité.
Quelle est la bonne approche ?
Dans l’exemple ci-dessus, les 100 caméras nécessitent environ 800 W au total. La configuration correcte est constituée de quatre alimentations de 200 W. De cette façon, en cas de panne d'un approvisionnement, les caméras situées aux points critiques peuvent être redistribuées aux unités restantes, minimisant ainsi l'impact sur l'ensemble du système.
Dans l’exemple ci-dessus, les 100 caméras nécessitent environ 800 W au total. La configuration correcte est constituée de quatre alimentations de 200 W. De cette façon, en cas de panne d'un approvisionnement, les caméras situées aux points critiques peuvent être redistribuées aux unités restantes, minimisant ainsi l'impact sur l'ensemble du système.
