Gestion des fils de montage à rack

Concernant la gestion des fils de montage à rack, de nombreux nouveaux débutants ont soulevé des questions, avec une certaine demande sur des méthodes spécifiques. Au fil du temps, en raison des modifications du personnel et des ajustements du réseau dans les travaux quotidiens, nos armoires ou racks de réseau peuvent devenir très désordonnés. Le placement de l'équipement dans lerack de réseau, L'introduction de câbles d'alimentation et la gestion des fils de réseau et de communication sont des problèmes très gênants. Cela augmente la difficulté deGestion des fils de montage à racket peut également affecter la qualité du réseau.

Alors, comment pouvons-nous organiser les racks de réseau etarmoires de serveurpour le rendre ordonné?

Ce projet cible le câblage très désordonné dans lecentre de donnéesd'un hôpital tumoral spécifique, où l'équipement est temporairement empilé partout, affectant sérieusement l'utilisation commerciale normale et rendant la maintenance quotidienne difficile. Le câblage sera rectifié pour créer une salle informatique soignée et esthétique et facilement maintenable.
L'état actuel de la salle informatique est représenté dans l'image ci-dessous.

On peut voir qu'il est en effet très désordonné, et il n'est pas surprenant que des problèmes de réseau se produisent. Alors, comment pouvons-nous gérer les fils?

Le câbles de réseaudoit être organisé en fonction de la topologie du réseau et des conditions d'équipement existantes:

1. En principe, les câbles d'alimentation et les câbles de réseau dans l'armoire doivent être organisés séparément;

2. L'équipement doit être placé de manière appropriée pour éviter la compression mutuelle, être trop élevée ou trop faible, et être trop proche les uns des autres;

3. S'il y a trop d'appareils dans le cabinet, ils doivent être numérotés;

4. Chaque câble doit être étiqueté à une position appropriée pour indiquer sa source;

5. Différents types de connexions (tels que les câbles de connexion réseau généraux, les câbles de croisement, les lignes dédiées, etc.) doivent avoir différentes méthodes d'identification;

6. Câbles de réseaudoit être organisé en fonction des numéros de pièce plutôt que des individus.
En résumé, la disposition doit être claire, la séquence du fil doit être ordonnée, les étiquettes doivent être claires et la maintenance doit être facile, en particulier l'utilisation rationnelle des étiquettes est très importante.

Tout d'abord, informer les utilisateurs de marquer les étiquettes métalliques et d'organiser learmoire à rack sans affecter leur travail normal. Ensuite, en fonction de la topologie du réseau, des conditions d'équipement existantes, du nombre d'utilisateurs, des groupes d'utilisateurs et d'autres facteurs, dessine le schéma de câblage interne et le diagramme de localisation de l'équipement de l'armoire.
Ensuite, préparez les documents nécessaires:câbles de correctifs réseau, câbles de patch en fibre, câbles d'alimentation, papier étiqueté, stylos marqueurs et liens de câbles en plastique.



Nous devons faire nous-mêmes les trois choses suivantes: premièrement, utilisez les vis et les écrous qui sont livrés avec le cadre pour resserrer le cadre de fixation; Deuxièmement, posez l'armoire et installez les roues mobiles; Troisièmement, ajustez et ajoutez des chicanes sur le cadre de fixation en fonction de la position de l'équipement.

Groupe lecâbles de réseau, avec le nombre de groupes généralement inférieurs ou égaux au nombre deRacks de gestion des filsDerrière l'armoire. Regrouper tous les câbles d'alimentation de l'équipement, insérez les bouchons des trous de câble arrière, puis trouvez leurs appareils respectifs viarack de gestion des fils.

Ajustez les chicanes de l'armoire en position appropriée afin que l'administrateur puisse voir le fonctionnement de tous les appareils sans ouvrir la porte de l'armoire et ajouter des chicanes de manière appropriée en fonction du nombre et de la taille des appareils. Faites attention à laisser un peu d'espace entre les chicanes. Placez tous les dispositifs de commutation et de routage utilisés dans l'armoire en fonction du diagramme pré-dessiné.

Une fois touscâbles de réseausont connectés, chacun doit être étiqueté. Enveloppez les étiquettes préparées autour des câbles du réseau et marquez-les avec un stylo (indiquant généralement le numéro ou le but de la pièce), en vous assurant que les étiquettes sont claires et faciles à comprendre. Les câbles de croisement peuvent être distingués des câbles de réseau généraux en utilisant des étiquettes de différentes couleurs. S'il y a trop d'appareils, ils doivent être classés et numérotés, et les étiquettes doivent être attachées aux appareils.

Après avoir confirmé que tout est correct, allumez et effectuez un test de connectivité réseau pour garantir le travail normal des utilisateurs - c'est le plus important.


Mettez à jour la documentation de cette organisation du Cabinet. Redémarrez le schéma de disposition de l'équipement et le diagramme de connexion du câble réseau. Le diagramme doit indiquer les numéros de périphérique et les étiquettes de câbles de réseau pour la référence de maintenance future. Il est recommandé d'inclure le nom d'utilisateur comme élément dans le diagramme, et enfin noter la date et la personne qui a organisé les fils.



Une partie importante de l'organisation de l'armoire est la gestion des fils de l'armoire. Il existe trois processus de gestion des fils communs:



Il s'agit d'un style de câblage relativement ancien, et ses traces peuvent encore être vues parfois. Il adopte l'image artistique de la "cascade des grottes"câbles de paire torsadésdepanneau de correctionmodules, créant un beau sens de la hiérarchie lorsqu'il est distribué soigneusement (24-48 paires torsadées par couche).



L'avantage de ce style est qu'il réduit le travail pourGestion du câble réseau, mais il y a beaucoup d'inconvénients.

Par exemple:

(1) il est facile de perturber la disposition lors de l'installation de l'équipement du réseau, et il peut même être difficile d'installer l'équipement réseau en place;

(2) Le poids de chaque paire tordue devient une force de traction agissant à l'arrière du module Keystone. Si les paires torsadées ne sont pas liées avant le point de terminaison, cette force de traction peut séparer leclé de keystonedes paires tordues après des mois ou des années, provoquant des défauts de déconnexion;

(3) Si unmodule de keystonedans lepanneau de correctiondoit être re-terminée, le personnel d'entretien ne peut travailler qu'à l'intérieur du «rideau d'eau», portant parfois des dizaines depaires torsadées, et parce qu'il n'y a pas de source lumineuse dans les deux sens, il est difficile de voir pendant la fin.



La gestion des fils inverses est effectué après lepanneau de correctionLes modules sont terminés et testés. La méthode consiste à gérer les fils du module à l'extérieur de l'armoire, tout en gérant les câbles du pont de câble.
L'avantage de cette méthode est qu'après les tests, il n'est pas nécessaire de ré-gérer les câbles en raison d'un test de paire torsadé échoué, mais l'inconvénient est que, puisque les deux fins (l'entrée et le panneau de correction) sont fixes, il y aura inévitablement beaucoup de câbles désordonnés quelque part dans la salle d'ordinateur (généralement en bas de l'armoire). La gestion des câbles inversées est généralement effectuée manuellement, en s'appuyant sur les yeux et les mains pour compléter la gestion des fils. L'avantage de la gestion des fils inversés est que le test a été terminé, il n'est donc pas nécessaire de s'inquiéter de la longueur des câbles à l'arrière de l'armoire. L'inconvénient est que comme les deux extrémités des câbles sont fixes, il y aura beaucoup de croisements entre les câbles, ce qui rend très laborieux de les organiser soigneusement, et il y aura inévitablement un endroit où les paires tordues sont désordonnées entre les deux extrémités fixes, souvent sous le sol (lorsqu'elles entrent par le bas) ou au-dessus du plafond (lorsqu'ils entrent par-dessus).

La gestion des fils avant est effectuée avant la fin des modules du panneau de correction. Il commence à partir de l'entrée de la salle informatique, organisant la section des câbles par section jusqu'à ce que les modules du panneau de correction. Une fois la gestion des fils, la terminaison et les tests ont été effectués.


De l'entrée de la salle informatique (ou de la zone de réseau de la salle informatique) aux paires horizontales torsadées de l'armoire de panneau de patch, formant des faisceaux de paires torsadées horizontales en unités de chaque 24/24/32 / 48- portpanneau de correction, avec toutes les paires torsadées dans chaque bundle parallèle (la diaphonie entre les paires torsadées sur de courtes distances n'affectera pas les performances globales, car la plupart de chaque paire torsadée est posée dans le pont et le conduit, cette partie est lâche et non parallèle), et tous les faisceaux sont parallèles; Après vérification, ils sont fixés sur le plateau de câble derrière le module ou passés à travers les trous du module dupanneau de correction.



L'avantage de la gestion des câbles vers l'avant est qu'il garantit que les câbles de la salle informatique sont soignés à chaque point et qu'il n'y aura pas de multisegments de câbles. L'inconvénient est que si le câble est endommagé lors de l'installation, un test échoué nécessitera une gestion re-cable. Par conséquent, la prémisse de la gestion des câbles vers l'avant est d'avoir une confiance suffisante dans la qualité des câbles et la traction du câble.



Sur cette base, décidez où placer lepanneau de correction, puis calculez combien de temps les câbles de réseau doivent être pour installer le panneau de correction de l'armoire, en tenant compte de la distance de l'extérieur vers l'armoire, pour faciliter la gestion globale des fils plus tard. Si les câbles sont placés trop longs dans l'armoire, cela peut provoquer une situation disgracieuse, et la gestion ultérieure des fils sera gênante, nécessitant un tir constant pour organiser les câbles soigneusement et magnifiquement.

Deuxièmement, considérez comment les câbles fonctionneront après être entré dans l'armoire en haut ou en bas.Essayez de ne pas plier ou de contourner les choses et de courir le long de l'armoire autant que possible. Considérez que la direction du câble ne doit pas affecter l'entrée de l'équipement de réseau futur, ce qui oblige le personnel à avoir une prévoyance.



Couper selon la longueur calculée dans la première étape. Coupez l'excès, garantissant la cohérence pour maintenir un aspect soigné et laisser une certaine redondance par rapport au calcul, de préférence de dix à quinze centimètres, y compris la longueur de la veste dépouillée et du panneau de patch. À l'heure actuelle, il n'est pas nécessaire de mettre les câbles dans l'armoire de l'extérieur, car les mettre à ce moment rendra la gestion des câbles difficile.

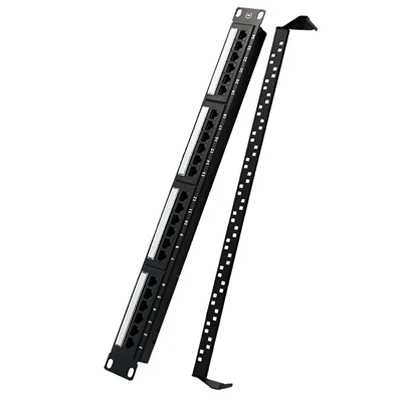

Commencez à attacher les câbles avec des liens de câble où les racines des câbles commencent à être exposées. Sécurisez la plupart des câbles de réseau selon les besoins, puis utilisez le panneau de correction pour la gestion des fils. La méthode d'utilisation du panneau de correction consiste à passer les câbles à l'arrière du panneau de correction un par un selon une convention, et à lier deux câbles de réseau consécutifs avec des attaches de câble à l'arrière du panneau de correction. Chaque deux liens devrait avoir un désalignement, c'est-à-dire ne pas attacher trop côte à côte, et il est préférable d'avoir une certaine distance entre chaque deux liens. Après avoir lié deux câbles consécutifs, commencez à lier six câbles de réseau ensemble, et en moyenne, vous retirez tous les demi-mètres, en faisant attention à la propreté lors du lien et en évitant le regroupement au hasard pour maintenir une apparence soignée et organisée.



Utilisez le tableau de gestion des fils pour descendre en continu, et liez également l'arrière de la carte de gestion des fils avec des attaches de câble (demi-mètre par égalité). La dernière position de six vitesses est à environ un mètre de la fin du câble. Après avoir attaché, commencez à attacher deux câbles à proximité, bien sûr, toujours en ordre. Après avoir égalisé chaque deux, utilisez la même méthode pour attacher à nouveau environ un demi-mètre vers le bas, ce qui est bénéfique pour la prochaine étape d'installation du panneau de correction.

Ensuite, l'étape d'installation du panneau de correction. Depuis que les travaux ci-dessus sont terminés, les câbles sont déjà très clairs. Achetez les câbles à l'extérieur de l'armoire et placez-les sur un établi. Commencez le processus de sertissage en groupes de trois, en suivant les positions pré-arrangées pour minimiser les erreurs. Les étapes de procédure spécifiques de la serpente ne seront pas répétées ici.



Si le test passe, installez-le sur l'armoire. Si des points échouent, vérifiez soigneusement le contact entre le câble réseau et le module et la séquence du câble, et visez à réussir un test réussi sur la première tentative. Une fois que tous les modules Keystone sont serrés et testés, installez-les sur l'armoire. Après l'installation, liez les câbles du réseau en fonction du plan d'origine pour atteindre la propreté, la beauté et la rectitude. Documentez la connectivité de chaque point. Si un point échoue, documentez-le dans le journal des remarques.
