Types de câbles de réseau: Cat5e vs Cat6, Cat7 vs Cat8

L'article d'aujourd'hui introduira soigneusement les types de câbles de réseau, notamment Cat5e vs Cat6, Cat7 vs Cat8.





Les types de câbles de réseau les plus fréquemment utilisés comprennent les suivants: Cat5e vs Cat6, Cat7 vs Cat8. Ils jouent un rôle crucial dans les réseaux IP, servant de support physique qui relie les appareils réseau tels que les routeurs,commutateurs Ethernet, ordinateurs et autres terminaux de réseau. La qualité et les types decâbles de réseauaffecter directement les performances du réseau, y compris les taux de transfert de données, la stabilité du signal et la distance de transmission.

Les types de câbles de réseau de haute qualité peuvent réduire l'atténuation du signal et les interférences électromagnétiques, assurant une transmission de données fiable et efficace. Par exemple, dans des applications réseau à grande vitesse telles que les centres de données ou les grandes entreprises, en utilisantCat6aouCâbles Cat7peut prendre en charge des taux de transfert de données plus élevés et des distances de transmission plus longues. De plus, le type de blindage de câbles de réseau a également un impact sur leurs performances. La paire torsadée blindée (STP) et la paire torsadée non blindé (UTP) sont deux types de blindage communs. STP offre de meilleures capacités d'anti-ingérence grâce à une couche de blindage métallique, tandis que l'UTP est largement utilisé dans la plupart des applications en raison de sa rentabilité et de sa facilité d'installation.

Lors du choix des câbles réseau, il est nécessaire de considérer les exigences de taux de transmission du réseau, la distance de transmission, le coût et l'environnement d'installation. Par exemple, les réseaux domestiques peuvent utiliserCat5eouCâbles Cat6, tandis que les environnements commerciaux qui nécessitent une transmission de données à grande vitesse et une transmission à longue distance peuvent choisirCat6aouCâbles Cat7. Pour les environnements avec des exigences de performance extrêmement élevées telles quecentres de données, Câbles Cat8peut être utilisé. Bref, choisissez câbles de réseauen fonction des besoins de votre réseau et de votre budget pour assurer l'efficacité et la stabilité.



Les câbles de réseau peuvent être classés sous de nombreux angles, mais le plus courant est par le taux de transfert de données qu'ils prennent en charge, car le taux de transfert de données implique l'objectif du câble. Les câbles de réseau les plus couramment utilisés sont aujourd'huiCâbles Cat5e, qui soutient Gigabit Ethernet. Cependant, si vous visitez un fabricant de câbles de réseau professionnel tel que CoBtel, vous verrez que les câbles de réseau actuels peuvent prendre en charge jusqu'à 40 Gbit / s, qui est CAT8.

Comme le montre la figure ci-dessus, les câbles réseau peuvent actuellement prendre en charge les taux de transmission de 100 Mbps, 1000 Mbps, 10 Gbit / s à 40 Gops. Nous nous référons généralement à eux par leur catégorie. Les câbles Cat5, abrégés en tant que Cat5, soutiennent un taux de transmission de 100 Mbps et se trouvent maintenant rarement sur le marché. Cependant, ils sont toujours présents dans de nombreuses configurations de réseau plus anciennes et préinstallées.Câbles Cat5e, abrégé en tant que cat5e, soutient un taux de transmission de 1000 Mbps et sont les câbles de réseau les plus courants sur le marché.

Dans les cas d'ingénierie réels, les câbles CAT6, abrégés en Cat6, sont également utilisés, avec un taux de transmission de 1000 Mbps, mais avec une fréquence de transmission de signal plus élevée de 250 MHz, fournissant ainsi des capacités d'anti-ininférence plus fortes. De nombreux câbles Cat6 sont également livrés avec une colonne vertébrale centrale pour une résistance à la traction plus élevée. Les câbles Cat6A et Cat7 sont moins couramment observés dans les projets d'ingénierie réels, avec un taux de transmission allant jusqu'à 10 Gbit / s et une fréquence de transmission de signal allant jusqu'à 500 MHz. Pour la transmission de 10 Gbitps, SFP + 10 GModules optiqueset la fibre optique est souvent préférée dans les projets d'ingénierie. Les câbles de réseau actuels ont une distance de transmission de seulement 100 mètres, ce qui convient à la transmission du bâtiment, mais même pour la transmission du bâtiment, ils sont remplacés par la fibre optique.

Les câbles de chute à fibre optique ont deux fils en acier à l'extérieur pour plus de résistance et une ou deux fibres optiques à l'intérieur.



De plus, il y aCâbles Cat8, qui sont encore plus rares dans les projets d'ingénierie réels, avec un taux de transmission de 40 Gbit / s et une fréquence de transmission de signal allant jusqu'à 2000 MHz. Bien sûr, pour soutenir des fréquences de transmission plus élevées à l'avenir, de meilleurs matériaux tels que la technologie de cuivre sans oxygène (OFC) et de placage en or de surface doivent être utilisés. Il y a aussi plus de couches de blindage, non seulement du papier d'aluminium, mais aussi des couches de blindage tressées en aluminium-magnésium, pour protéger la transmission du signal de l'interférence. Bien sûr, cela signifie également des coûts plus élevés.

Dans la classification des câbles de réseau, la paire torsadée est le type le plus courant. Paire torsadée, également connue sous le nomPaire torsadé(TP), est le milieu de transmission le plus utilisé dans les projets de câblage intégrés, composé de deux fils de cuivre avec une couche de protection isolante, tordu ensemble à une certaine densité. Cette technique de torsion minimise efficacement l'interférence du signal, car les ondes électromagnétiques rayonnées par un fil pendant la transmission sont annulées par les ondes de l'autre fil. La paire torsadée est généralement composée de plusieurs paires de fils torsadés regroupés dans une gaine de câble isolante. Si une ou plusieurs paires de fils torsadés sont placés dans une gaine isolante, uncâble de paire torsadéest formé. Dans l'utilisation quotidienne, les "câbles de réseau de paires torsadés" sont souvent appelées "paire torsadé".

Il y a aussi ce câble de réseau plat, qui est assez courant et un favori du personnel de maintenance d'ingénierie, car il est très pratique de transporter.

Cependant, il n'est pas couramment utilisé dans le câblage d'ingénierie réel en raison de sa faible capacité d'anti-interférence déterminée par sa structure. L'atténuation du signal est relativement importante pour la transmission à longue distance.

Un autre angle de classification est le type de blindage. Principalement divisé en paire torsadé non blindé (UTP), paire torsatée blindée (STP), paire torsadé en papier d'aluminium (FTP) et paire torsadé en papier d'aluminium (SFTP) avec blindage tressé et papier d'aluminium.

Les câbles de réseau UTP non blindés se réfèrent aux câbles de réseau sans couche de blindage métallique. Ces câbles sont généralement composés de paires de fil isolées, chaque paire tordue pour former une soi-disant structure de "paire torsadé". Les câbles de réseau non blindés ont une conception simple et un petit diamètre, ayant ainsi un avantage dans l'occupation de l'espace. En raison de l'absence d'une couche de protection des métaux, leur capacité anti-ingérence est mauvaise, ce qui les rend plus adaptés aux environnements avec moins d'interférence, comme les maisons ou les bureaux. Les câbles de réseau non blindés sont plus faciles à installer, avec une forte flexibilité et une indépendance, adaptées au câblage structuré. De plus, le processus de fabrication des câbles de réseau non blindés est relativement simple, avec des coûts plus faibles, ce qui en fait un choix plus économique lorsque le budget est limité.

STP, également connu sous le nom de paire torsadé blindé, dispose d'une couche de blindage en aluminium indépendant pour chaque paire de fils pour réduire l'atténuation du signal et l'interférence électromagnétique externe. STP présente également une couche de blindage tressée en métal autour de plusieurs paires de fils, répondant aux normes structurelles CAT7. STP convient aux réseaux à grande vitesse et à la transmission de haute sécurité, capable de prendre en charge les futures mises à jour d'applications et adaptées aux environnements où plusieurs informations multimédias sont transmises ensemble. Le FTP, ou paire torsadé à blindage en aluminium, a les avantages d'utiliser une bande passante plus grande, ayant une certaine capacité d'anti-ingérence et de réduction de l'atténuation du signal. Le FTP a une couche de papier d'aluminium enroulé autour de la couche externe du câble du réseau, qui peut isoler efficacement l'interférence de champ électromagnétique externe au signal, mais sa suppression de l'interférence électromagnétique (diaphonie) entre les paires de fils internes est limitée.

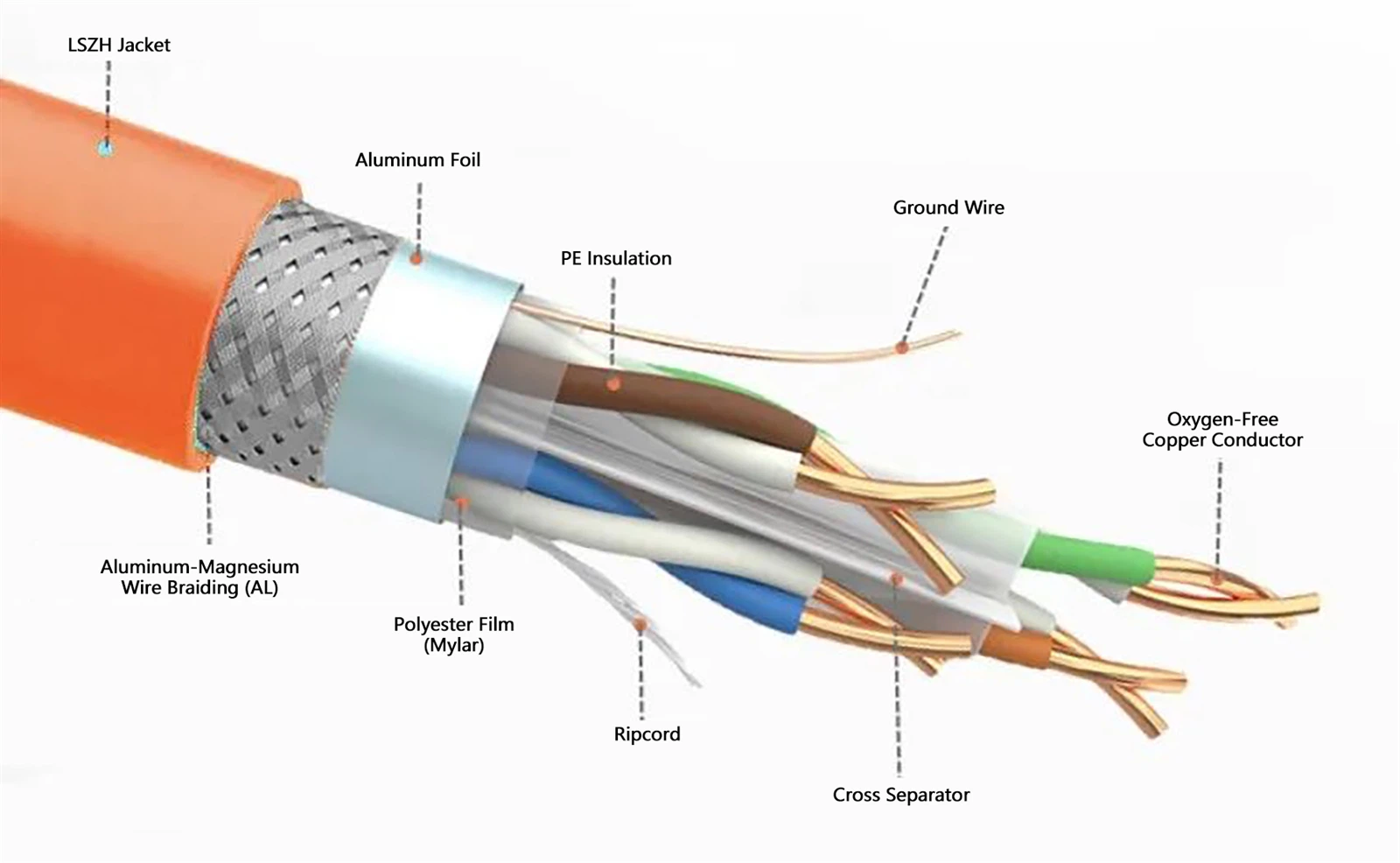

SFTP ajoute une couche de blindage tressée sur la base de STP, en utilisant généralement un maillage tressé en aluminium ou un maillage en cuivre en conserve, avec une couche externe de gaine PVC. SFTP a deux couches de blindage, et il doit y avoir une isolation entre les deux couches de blindage. Cette conception réduit efficacement le champ magnétique environnemental et l'interférence du signal, avec une atténuation du signal interne plus faible. Cependant, SFTP est relativement moins flexible et plus cher, ce qui le rend adapté à des projets de câblage spécialisés dans des environnements spéciaux.

En plus des trois principaux types de câbles de réseau blindés mentionnés ci-dessus, il existe d'autres types de câbles de réseau blindés, tels que F / FTP, U / FTP, SF / UTP, etc.

F / FTP a un papier d'aluminium sur chaque noyau de fil, puis les huit cœurs de fil sont enveloppés avec une autre couche de papier d'aluminium, qui peut supprimer plus efficacement l'interférence électromagnétique entre les paires de fil internes, offrant un avantage dans la transmission à longue distance. Il est couramment utilisé dans les produits Cat6A. D'autres types de câbles de réseau sont moins courants et sont principalement utilisés dans des environnements avec diverses interférences électromagnétiques ou pour la transmission du signal à large bande passante à longue distance. Dans des environnements avec une forte interférence électromagnétique et une transmission à longue distance, les gens préfèrent utilisercâbles à fibre optiquepour la transmission.





En tant qu'infrastructure des connexions réseau, la sélection des câbles réseau est également très critique. La gaine externe des câbles de réseau, dans le cadre d'une partie importante de la protection et de l'esthétique du câble réseau, affecte également directement les performances et la durée de vie des câbles réseau. Étonnamment, l'industrie du câble du réseau note désormais même les gaines externes en tant que haute, moyenne ou de faible qualité. La gaine extérieure des câbles de réseau est divisée en veste extérieure, comme le montre la couleur grise de la figure ci-dessous, et la gaine intérieure, qui est la gaine externe Blue-Blue-Blue-blanc, vert blanc, vert blanc, blanc-blanc qui contacte directement.

Alors, quel matériau doit être choisi pour la gaine du câble réseau?



PVC (chlorure de polyvinyle), le PVC est le matériau le plus conventionnel pour les gaines de câbles de réseau, caractérisée par une haute flexibilité, une résistance à la chute, à la pression et à la flexion, et est également relativement abordable. Cependant, comme le plastique PVC lui-même contient du chlorure, sa durée de vie est relativement courte.

TPU: matériau de polyuréthane thermoplastique, caractérisé par une résistance à la chute, une résistance à la corrosion et une bonne flexibilité. Par rapport au plastique PVC, les gaines de câbles du réseau TPU ont une durée de vie plus longue, mais le prix est légèrement plus élevé. Cependant, peler pendant l'installation est plus lourd, le rendant moins populaire parmi le personnel de la construction. Il était populaire pendant un certain temps il y a quelques années, mais maintenant il est rarement produit dans des boîtes entières de câbles de réseau TPU. LSZH (basse fumée zéro halogène): En raison de sa protection de l'environnement et de ses caractéristiques issues de la flamme, le LSZH est de plus en plus nécessaire dans les projets d'ingénierie. C'est maintenant un produit haut de gamme. Non seulement des câbles de réseau, mais aussi de nombreux câbles électriques, des câbles coaxiaux et câbles à fibre optiqueUtilisez des gaines halogènes à basse fumée à basse fumée.

Matière PE (polyéthylène), généralement utilisée pour les vestes de câbles de réseau de câbles de réseau imperméables extérieurs dans l'industrie. Le matériau PE est relativement rigide, offrant une excellente résistance à l'étirement, à l'exposition aux UV, à la congélation et au vieillissement, ce qui le rend idéal pour les installations extérieures sans conduits. Dans le même temps, le matériau PE est le plus utilisé dans la gaine intérieure des câbles de réseau.
