Normes de câble réseau: TIA, EIA, ISO11801, EN50173

Dans l'article d'aujourd'hui, nous discuterons d'un câble de réseau national et international Normes et spécifications liées àcâbles de réseau.

Nous nous concentrerons sur les normes de câble réseau suivantes: TIA, EIA, ISO11801, EN50173

1. Quelles normes s'appliquent aux câbles réseau?



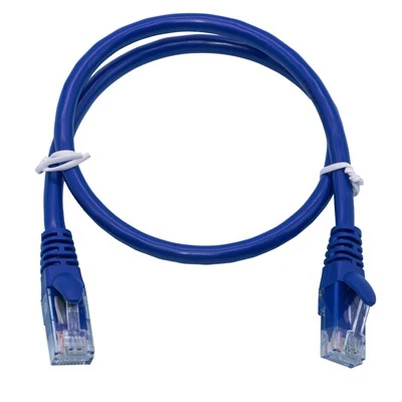

Des organisations telles que l'International Electrotechnical Commission (CEI) et la Telecommunications Industry Association (TIA) ont établi des normes de câblage de réseau, telles que la série TIA / EIA -568. Ces normes fixent une distance de transmission maximale de 100 mètres pourcâbles de paire torsadés(par exemple, Cat5e, Cat6, Cat6a) pour garantir que les mesures de performance telles que le taux de données et le taux d'erreur sont respectées.

En Chine, le Nationalcâble réseauStandard pour GB / T 11818-2002. Selon cette norme, les câbles de réseau sont principalement divisés en cinq catégories. Différents types de câbles de réseau ont des vitesses de transmission et des gammes de fréquence différentes, ce qui les rend adaptées à divers scénarios et exigences de transmission. La norme spécifie la structure, la forme, les exigences techniques, les méthodes de test, l'emballage et l'étiquetage des câbles réseau. Selon cette norme,câbles de réseau sont principalement divisés en cinq catégories: Cat5,Cat5e, Cat6, Cat6a, etCat7. Différents types de câbles de réseau ont des taux de transmission et des gammes de fréquence différents, répondant aux besoins de divers scénarios.



La norme ISO / IEC 11801, «Technologies de l'information - Cabring générique pour les locaux des clients», est maintenue par le comité ISO / IEC JTC1 SC25. Cette norme décrit comment concevoir un génériquecâblage structuréSystème pour plusieurs applications réseau, qui peuvent également être utilisées pour les systèmes de contrôle, l'automatisation industrielle, la HDBase-T et d'autres applications. Les niveaux de performance et les distances de transmission depaire torsadéetfibre optiqueLe câblage est clairement défini dans cette norme.



EN 50173 (ou Celenecen 50173, "Information Technology - Generic Cabling Systems") est une norme européenne similaire à l'ISO 11801 mais plus stricte. Par exemple, les câbles de paire torsadés utilisent généralementà faible fumé, zéro-halogènematériels.



2. IEC / TIA 568 Standard pour les câbles réseau

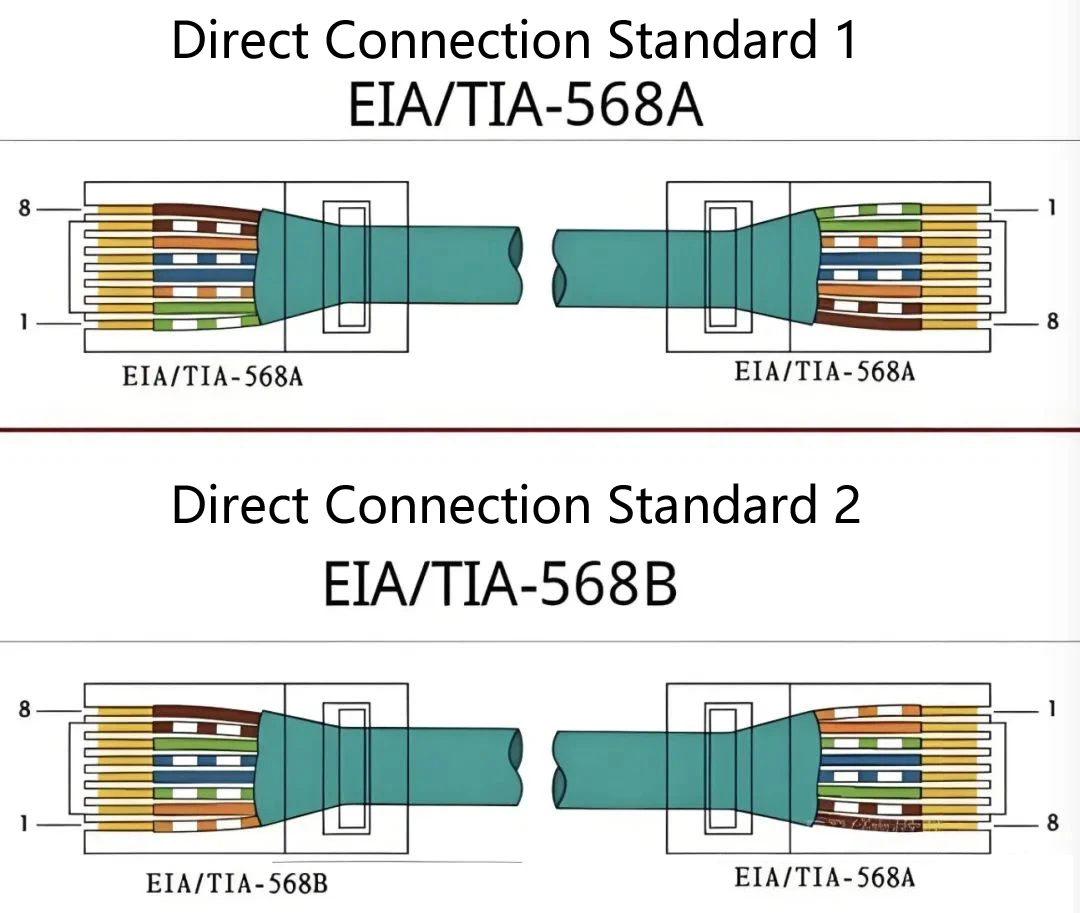

La norme TIA 568 (également connue sous le nom d'ANSI / TIA 568, "Information Technology - Customer Localis Cabling") est une norme nord-américaine développée par TIA, définissant les normes de câblage de télécommunications pour les bâtiments commerciaux. La norme spécifie plusieurs catégories de câblage de paires torsadés et leurs fréquences, y compris Cat5e (100 MHz), Cat6 (250 MHz), Cat6A (500 MHz) et Cat8 (2000 MHz). En règle générale, la résistance de la liaison réseau sous cette norme est de 150Ω. La plupart des techniciens connaissent cette norme en raison des séquences de câblage 568a et 568b.

Cependant, la norme IEC / TIA 568 couvre beaucoup plus, notamment:

- La composition des systèmes de câblage structurés

- Éléments de conception de divers sous-systèmes dans des systèmes de câblage structurés

- Sélection de produits pour divers sous-systèmes dans les systèmes de câblage structurés

- Niveaux de performance des systèmes de paires torsadées équilibrées

- Niveaux de performance des systèmes de fibres optiques

- Conception de systèmes de câblage structurés pour les bâtiments commerciaux



L'ANSI / TIA / EIA {{0}}. B La norme a été remplacée par ANSI / TIA -568. C en 2009. ANSI / TIA -568. C. ANSI / TIA -568. C.1: Télécommunications Cabling Standard for Commercial Buildings - ANSI / TIA -568. C.2: Paire torsadée équilibrée Télécommunications Cabling et Connexion Norme matériel - ANSI / TIA -568. C.3:Fibre optiqueNorme matérielle de câblage et de connexion [1]



3. Normes ISO 11801 et EN 50173 pour les câbles réseau



ISO 11801 est une norme générique globalement reconnue pour le câblage structuré, largement applicable au câblage de construction commercial, câblage industriel, câblage domestique,centre de donnéesCabring et installations de services de construction Cabring. Semblable à la norme TIA 568, les câbles de paire torsadés équilibrés sous cette norme utilisent des matériaux d'isolation thermoplastique; Cependant, la résistance de la liaison du réseau sous cette norme est de 100Ω.

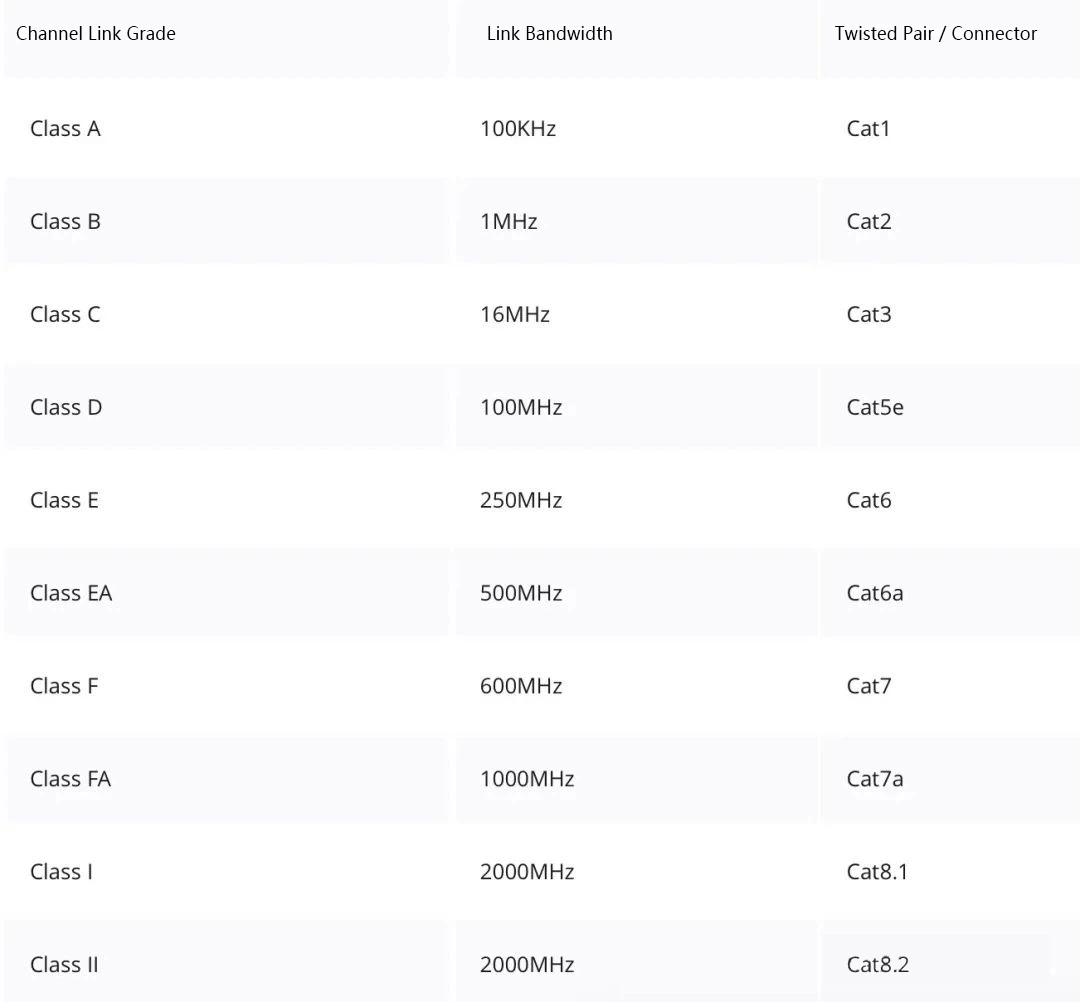

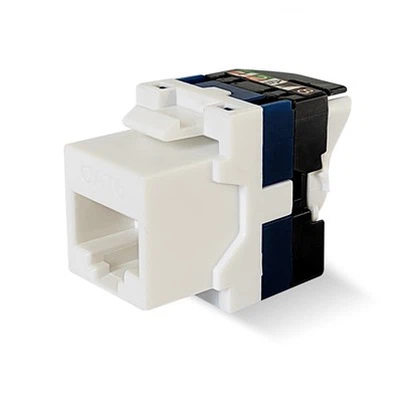

Le tableau ci-dessous montre la correspondance entre les grades de liaison de canal et la paire torsadée /connecteur RJ45Grades.



La série standard en 50173 comprend cinq parties (en 50173-1 à en 50173-5), couvrant les applications informatiques dans des salles de communication neutres. - en 50173-1: Exigences générales - en 50173-2: Buildings Office - en 50173-3: Bâtiments industriels - en 50173-4: Unités résidentielles - en 50173-5: centres de données

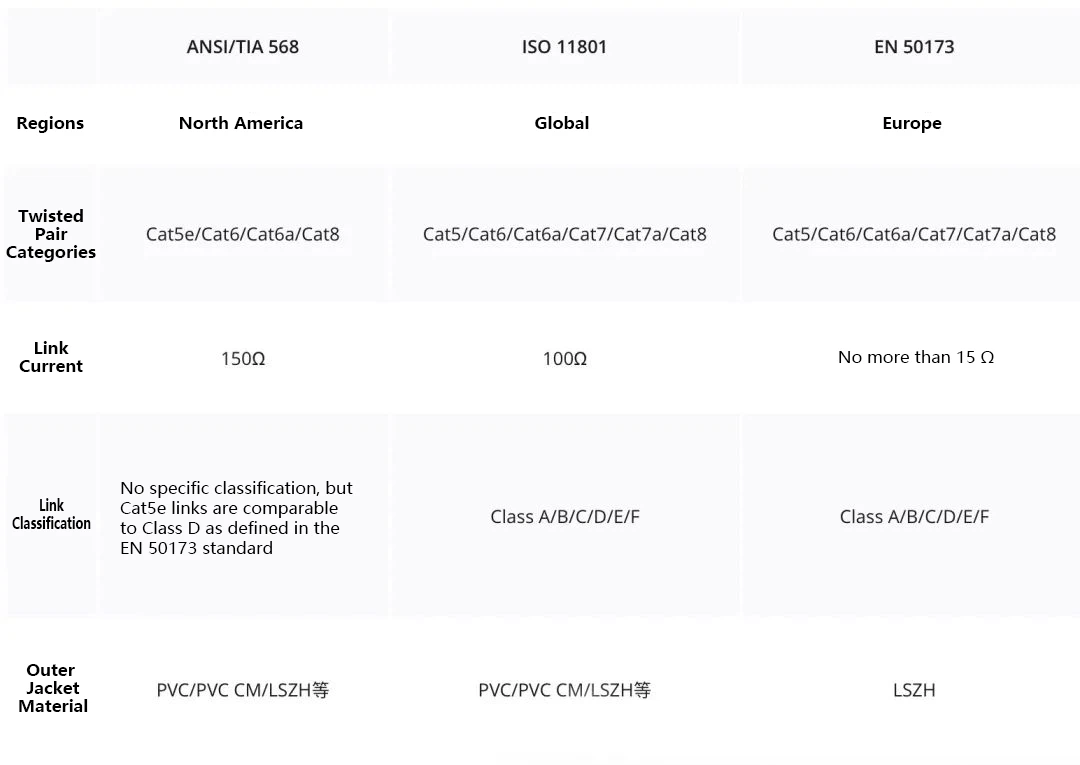

4. Différences entre plusieurs normes pour les câbles réseau



TIA 568 est la plus ancienne norme de câblage, ISO 11801 est la plus utilisée, et EN 50173 est le plus strict des trois. Bien que les environnements d'application de ces trois normes (tels que les réseaux de campus, les bâtiments commerciaux, etc.) soient fondamentalement les mêmes, ils diffèrent dans les catégories, la résistance, les niveaux, les matériaux et autres aspects.
