Comment faire du câblage structuré?

1. Spécifications pour les plateaux de câbles de centre de données

Sur la base des types de câbles, les plateaux de câbles sont divisés en plateaux de câbles à fibre optique et en plateaux de câbles de réseau.

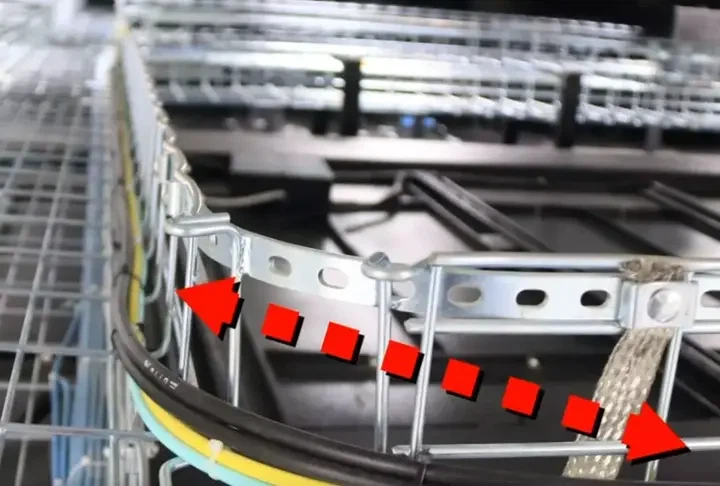

Lorsque vous acheminez des câbles sur leplateaux de câblesEt rencontrer des coins, que faire? Le routage des câbles autour des coins devrait avoir un certain rayon et rester près de la face intérieure des plateaux de câble.

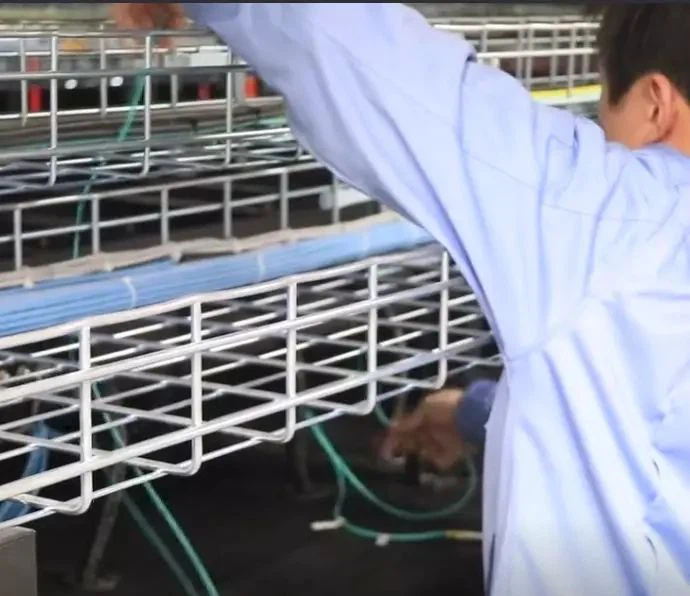

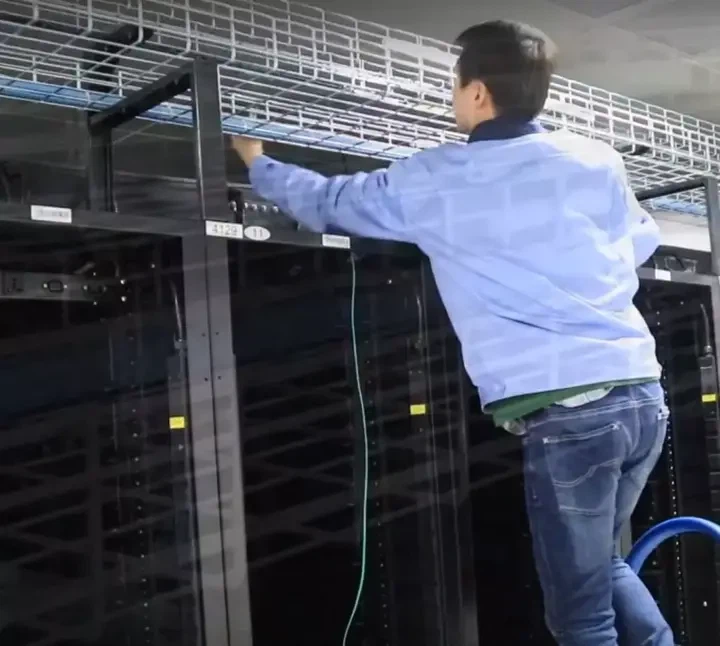

Pour le routage des câbles sur plusieursarmoires de réseau, il est nécessaire de passer à travers les trous de câble supérieur ou inférieur des armoires pour un placement approprié.

Lorsqu'ils posent des câbles à fibre optique, ils doivent d'abord être acheminés autour des câbles de réseau avant d'être placés dans les plateaux de câbles à fibre optique, avec la priorité donnée sur le côté des plateaux plus près de l'allée froide.

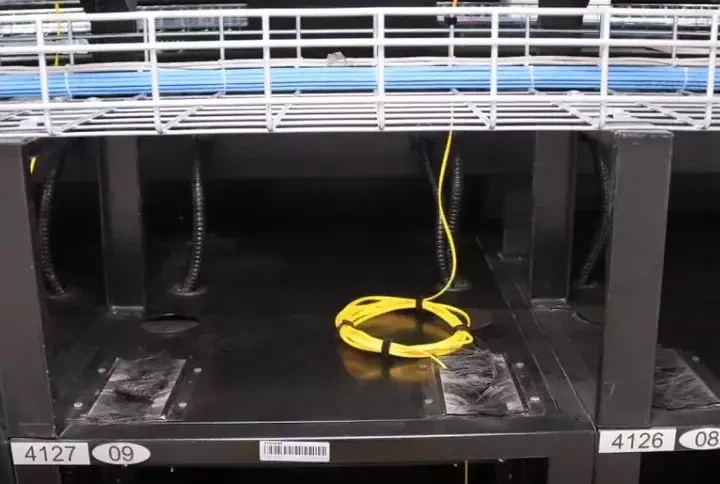

Lorsque vous acheminez des câbles à fibre optique vers le bas, ils doivent également passer par les trous de câble inférieur des armoires, et la longueur du câble à pose doit être réservée de manière appropriée dans l'armoire.

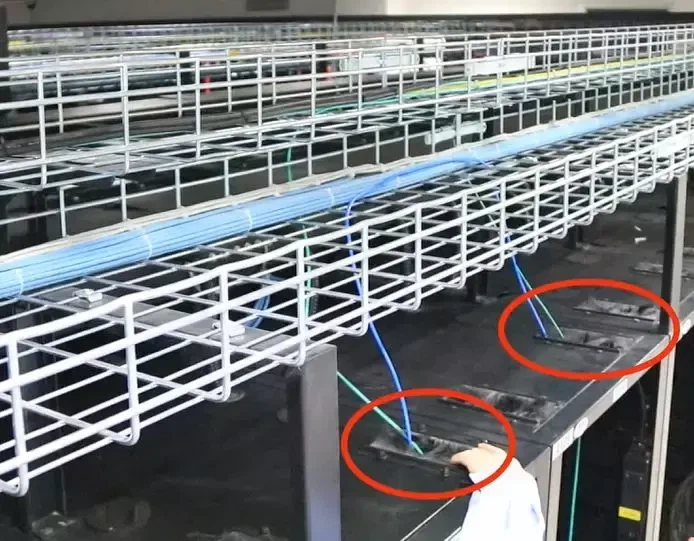

Pourcâble réseauRoute, il est également nécessaire de passer à travers les trous de câble supérieur des armoires, avec une préférence pour le côté des plateaux de câble plus près de l'allée froide.

Lorsque la longueur du câble à acheminer est trop longue, l'excès de câble peut être enroulé en boucles et fixé avec des attaches de câble sur le dessus de l'armoire.

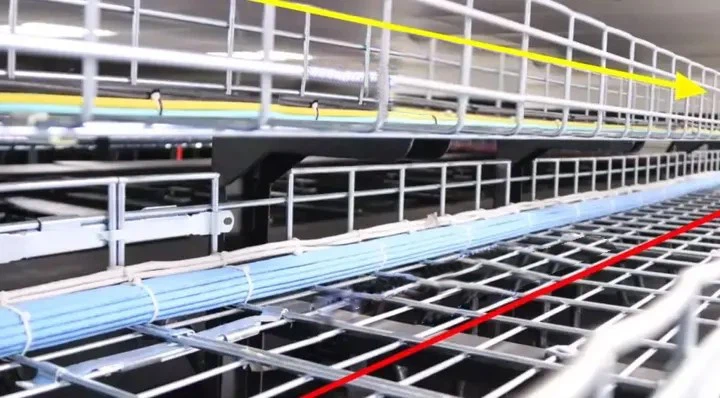

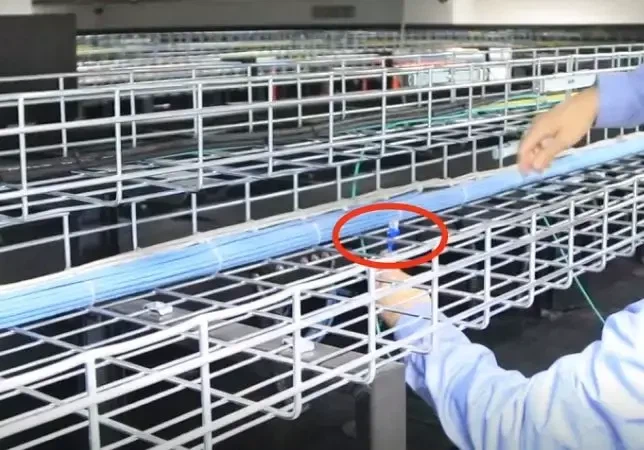

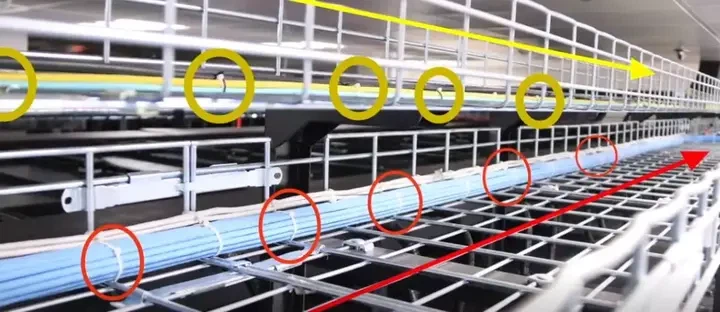

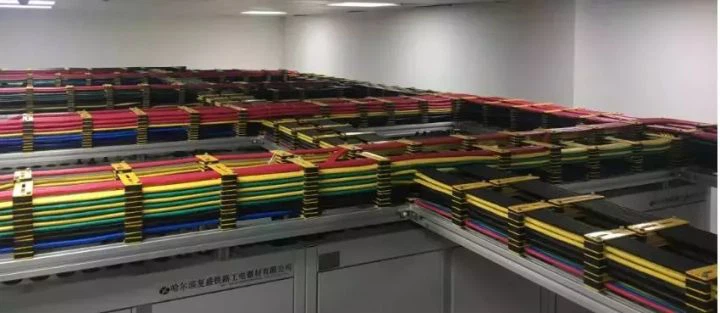

De plus, lorsque vous acheminez des câbles sur les plateaux de câble, il est nécessaire d'utiliser des liens zippés pour emballer et de les fixer à intervalles réguliers, en garantissant un routage de câbles soigné et organisé.









2. Applications de l'armoireGestionnaires de câbleset les billets de câbles

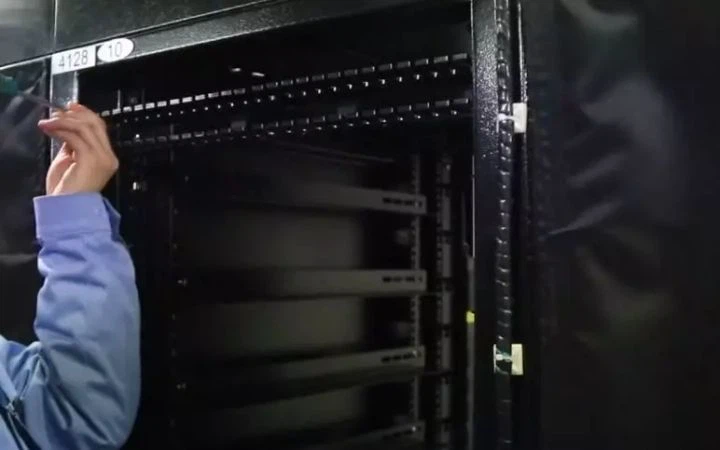

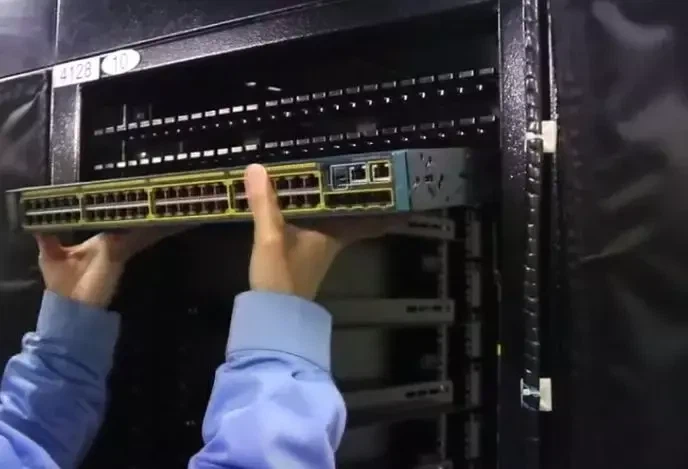

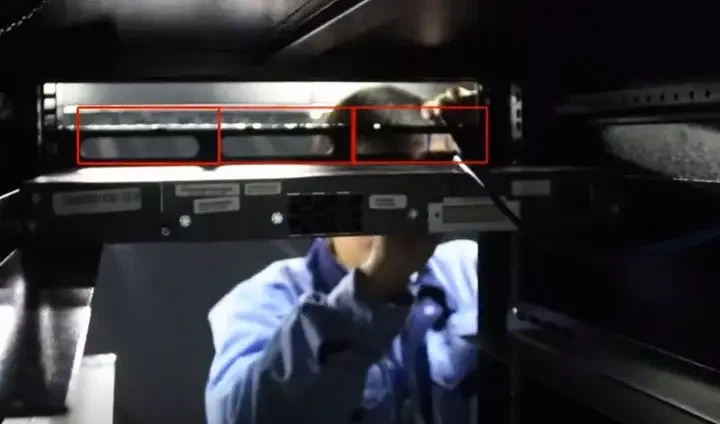

Lors de l'installation de commutateurs ou de périphériques réseau sur le rack, la gestion des câbles doit être installée au-dessus des commutateurs pour faciliter l'organisation du câble.

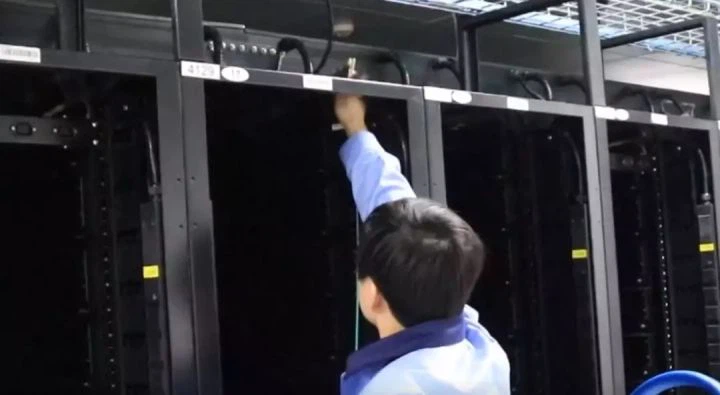

Le routage des câbles doit passer uniformément à travers les ouvertures correspondantes sur les gestionnaires de câbles au-dessus du dos de l'armoire, assurant une distribution uniforme de la gestion du câble.

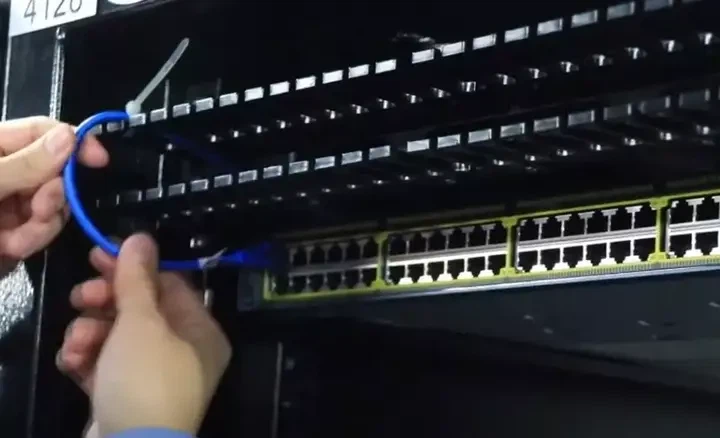

Les câbles passant par les ouvertures des gestionnaires de câbles doivent être pliés avec un certain rayon, fixés avec des liens de câble à la partie supérieure des gestionnaires de câbles, puis connectés aux ports d'interrupteur correspondants.

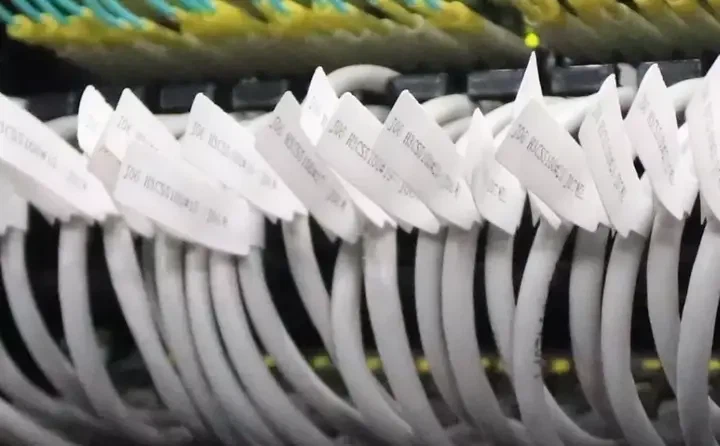

Les étiquettes de câble doivent être fixées aux points de flexion des câbles pour maintenir une hauteur et une orientation cohérentes.

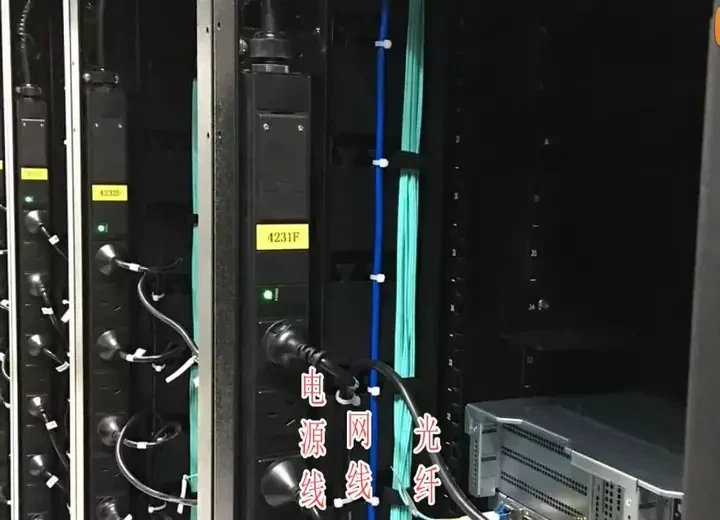

Lorsque vous regardez des câbles à l'arrière de l'armoire, patchdevrait être soigneusement regroupé de l'intérieur vers l'extérieur dans l'ordre des fibres optiques, des câbles de réseau et des câbles d'alimentation, tout en gardant les câbles horizontaux et verticaux.



3. Ce qui constitue un routage des câbles non réglementés



Après avoir compris le routage des câbles régulés, examinons quelques exemples de pratiques de routage des câbles non réglementées.

Lorsque vous regardez des câbles à fibre optique, leur caractéristique de ne pas tolérer des virages serrés doit être envisagée, car de petits virages peuvent entraîner des dommages au câble ou une perte de signal significative.

Bien que les câbles de routage, les câbles de réseau ne doivent pas être excessivement pliés ou pliés, car cela peut affecter la qualité de transmission des données des câbles.

Lorsque vous acheminez des plateaux de câbles, la priorité doit être accordée au routage du côté des plateaux de câble plus près de l'allée froide, car le routage du côté extérieur n'est pas propice à une bonne gestion des câbles.

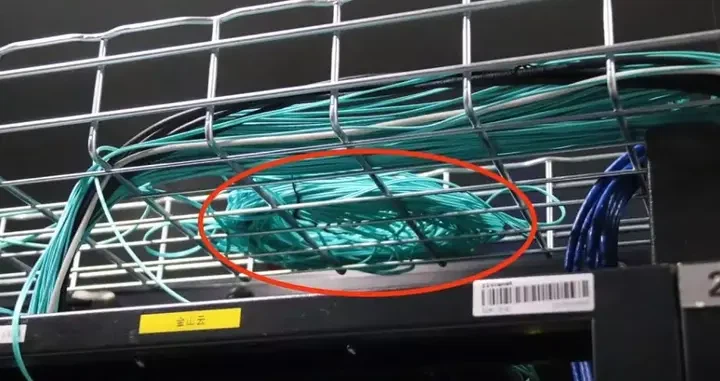

Lorsque vous utilisez des plateaux de câble, les boucles de câbles enroulées ne doivent pas être placées sur les plateaux, car cela peut obstruer l'espace d'utilisation des plateaux de câble.

De plus, les boucles de câble ne doivent pas être présentes à l'intérieur des armoires.

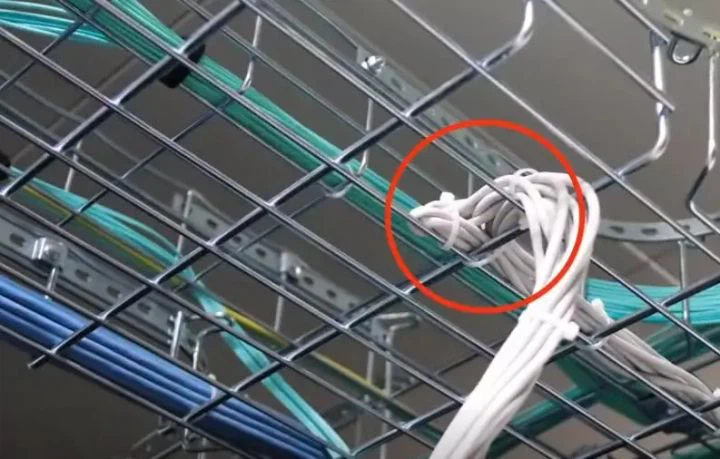

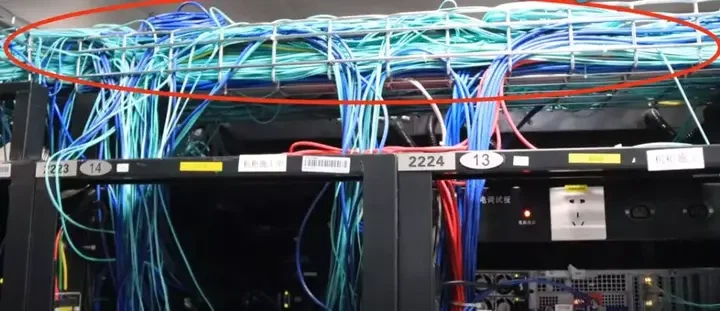

L'empilement de câbles doit être évité sur les plateaux de câbles. Lorsque l'espace des plateaux de câble est insuffisant, une expansion en temps opportun des plateaux de câble est nécessaire.

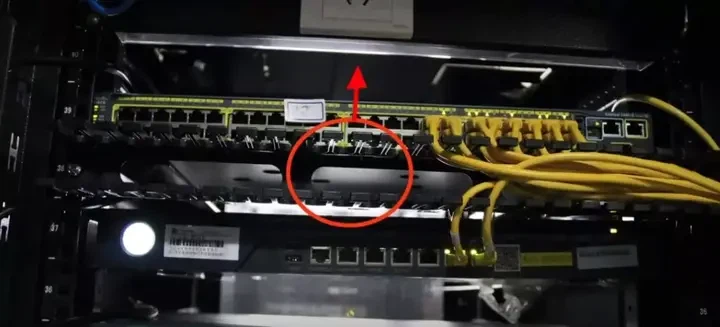

La gestion des câbles doit être installée au-dessus des équipements réseau tels que les commutateurs.

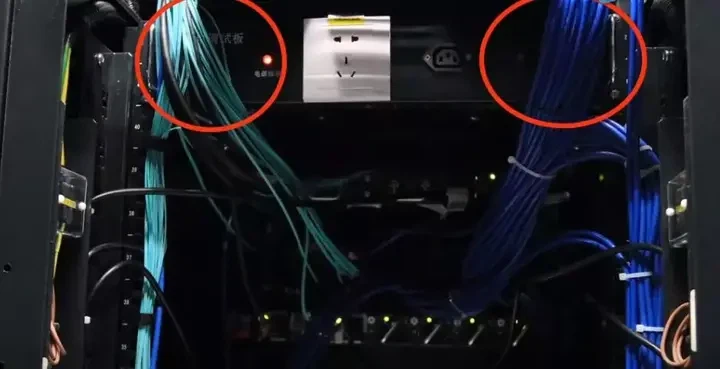

Lorsque vous acheminez des câbles à l'intérieur des armoires, les câbles ne doivent pas obstruer lepanneau de correction, car cela peut avoir un impact sur la maintenance et l'utilisation futures du panel.
