Qu'est-ce qu'un câble résistant au feu : types, valeurs nominales et comment choisir

Apr 24, 2026

Laisser un message

Les câbles coupe-feu ont toujours été une catégorie de produits très populaire dans l'industrie du câble. Alors, qu’est-ce qu’un câble coupe-feu ? Les câbles coupe-feu sont des câbles qui peuvent maintenir un fonctionnement normal pendant une certaine période dans des conditions de température élevée ou d'incendie, principalement utilisés pour assurer la sécurité de la transmission de puissance et du contrôle des signaux. La principale caractéristique des câbles coupe-feu réside dans l'utilisation de matériaux ignifuges spéciaux et d'une conception structurelle, qui peuvent retarder la propagation des flammes, réduire la production de fumée toxique et maintenir l'intégrité du circuit en cas d'incendie.

Fire Proof Cables are cables that can maintain normal operation for a certain period under high temperature or fire conditions, primarily used to ensure the safety of power transmission and signal control.

Autrement dit, dans des conditions d'essai spécifiées, lorsqu'un échantillon est brûlé et après que la source de flamme d'essai a été retirée, la propagation de la flamme est limitée à une plage spécifiée et toute flamme ou lueur résiduelle s'éteint d'elle-même dans un délai spécifié. Un tel câble peut être endommagé et incapable de fonctionner en cas d'incendie, mais il peut empêcher la propagation du feu. En termes simples, si un câble prend feu, il peut confiner l'incendie à une zone locale, empêchant ainsi la propagation et protégeant d'autres équipements, évitant ainsi des pertes plus importantes.

Actuellement, l'industrie du câble fait habituellement référence à des câbles dotés de certaines propriétés-ignifugées, telles que Flame Retardant,Faible fumée et zéro halogène (LSZH), à faible fumée (LSF) et résistant au feu, collectivement appelés câbles résistant au feu.

1. Classification des câbles coupe-feu

1.1 Câble ignifuge

La caractéristique des câbles ignifuges est qu’ils retardent la propagation des flammes le long du câble, empêchant ainsi l’escalade du feu. En raison de leur coût inférieur, ils constituent le type de câble résistant au feu le plus largement utilisé. Qu'ils soient installés individuellement ou en paquets, lorsqu'ils sont brûlés, ils peuvent contrôler la propagation des flammes dans une certaine plage, évitant ainsi les catastrophes majeures causées par la propagation du feu le long du câble et améliorant le niveau de sécurité incendie de la ligne de câble.

1.2 Câble à faible fumée et sans halogène (LSZH)

La caractéristique des câbles LSZH réside non seulement dans leurs excellentes performances ignifuges, mais également dans le fait que les matériaux constituant le câble ne contiennent pas d'halogènes. Lorsqu’ils sont brûlés, ils produisent une corrosivité et une toxicité moindres et génèrent une quantité minimale de fumée.

Caractéristiques:Ne libère pas de gaz halogènes toxiques lors de la combustion et produit des niveaux de fumée extrêmement faibles.

Applications :Convient aux endroits soumis à des exigences élevées en matière de sécurité et d'environnement, tels que les métros, les tunnels, les centres de données, etc.

Normes :Conforme aux normes CEI 61034 et CEI 60754.
Les câbles LSZH présentent des avantages significatifs en termes de résistance au feu et d'ignifugation. Ils inhibent efficacement la propagation des flammes lors d'un incendie, ce qui les rend particulièrement adaptés aux endroits soumis à des exigences élevées en matière de sécurité et d'environnement. Lors de la combustion, la très faible production de fumée améliore considérablement la visibilité en cas d'incendie, facilitant ainsi l'évacuation et la fuite du personnel et facilitant les opérations de sauvetage en temps opportun. De plus, ils ne libèrent pas de gaz halogènes toxiques, ce qui réduit les dommages causés aux humains, aux instruments et aux équipements, ainsi que la pollution de l'environnement. Bien que les câbles LSZH offrent un excellent retardateur de flamme, une excellente résistance à la corrosion et une faible densité de fumée, leurs propriétés mécaniques et électriques sont légèrement inférieures à celles des câbles ordinaires.

1.3 Câble à faible fumée (LSF)

Les niveaux d'émission de chlorure d'hydrogène (HCL) et de densité de fumée des câbles LSF se situent entre ceux des câbles ignifuges standard et des câbles LSZH. Les câbles à faible teneur en halogène contiennent également des halogènes dans leurs matériaux, mais en quantités moindres. Ces câbles se caractérisent par leurs propriétés ignifuges et, lorsqu'ils sont brûlés, ils libèrent moins de fumée et de quantités moindres de chlorure d'hydrogène. Les câbles LSF sont généralement fabriqués à partir de chlorure de polyvinyle (PVC) comme matériau de base, combiné à des retardateurs de flamme à haute -efficacité, des absorbeurs HCL et des abat-fumée. Par conséquent, ce matériau ignifuge améliore considérablement les performances de combustion des composés PVC ignifuges ordinaires.

1.4 Câble résistant au feu

Les câbles résistants au feu peuvent maintenir un fonctionnement normal pendant une certaine période dans des conditions de flamme, préservant ainsi l'intégrité du circuit. Les gaz acides et la fumée produits lors de la combustion sont minimes, améliorant considérablement la résistance au feu et l'ignifugation. En particulier dans des conditions impliquant des projections d'eau et des chocs/vibrations mécaniques lors d'un incendie, le câble peut toujours maintenir l'intégrité du circuit.

2. Câbles coupe-feuNormes et réglementations connexes

Le National Electrical Code (NEC) des États-Unis, les normes canadiennes CSA et la liste américaine UL sont les exigences de sécurité électrique les plus largement acceptées à l'échelle internationale. Ces codes incluent des exigences de protection contre les incendies pour les deuxcuivreetcâbles à fibres optiques. Les deux dangers les plus graves abordés dans le code sont l'inflammation des circuits électriques et la propagation du feu le long des câbles. L'article 800, concernant les câbles en cuivre, les classe comme suit :

CMP – pour utilisation dans les plénums

CMR – pour utilisation dans les colonnes montantes verticales

CM – pour usage général (hors plénum et contremarche)

Elle exige que les câbles de communication soient testés et répondent aux normes incendie, mécaniques et électroniques, et soient soumis à des tests indépendants par des laboratoires (par exemple, Underwriters Laboratories). Article 770, concernant l'installation decâbles à fibres optiquesavec des éléments conducteurs, les classe comme : OFN – câble à fibre optique conducteur, OFNP – plénum non-conducteur, OFNR – colonne montante non-conductrice. OFNP représente l'indice ignifuge le plus élevé. Les normes incendie NEC sont publiées par la National Fire Protection Association (NFPA) et sont révisées tous les trois ans, la révision la plus récente datant de 1996. L'article 800 du NEC établit quatre niveaux d'exigences de résistance au feu auxquels tous les fils et câbles de communication installés dans les bâtiments doivent respecter. Ils doivent également être clairement identifiés. Ces marquages de câbles aident à identifier le niveau de sécurité et sont précieux du point de vue de l'inspection des bâtiments et de l'évaluation des risques.

The NEC fire standards are published by the National Fire Protection Association (NFPA) and are revised every three years, with the most recent revision being in 1996.

Underwriters Laboratories (UL) a développé des méthodes de test pour vérifier la conformité des câbles aux normes NEC.

Article NEC 800 : CSA FT6/UL 910 : Test de propagation de la flamme et de densité de fumée des câbles et câbles à fibres optiques installés dans les espaces de traitement de l'air-. La longueur maximale de propagation des flammes est de 1,50 mètres. Les câbles qui réussissent ce test sont considérés comme des câbles ignifuges classés plénum-.

Article NEC 800 : CSA FT4/UL 1666 : Essai de propagation de la flamme des câbles et câbles à fibres optiques installés dans des puits verticaux. La longueur maximale de propagation de la flamme est de 1,50 mètres et la température de résistance au feu est de 454,4 degrés Celsius. Les câbles Riser-classés sont conçus pour réussir ce test.
UL et ETL sont tous deux des organismes de certification pour les câbles-résistants au feu. Pour les NRTL (Nationally Recognized Testing Laboratories), les tests de produits et la certification nécessitent une qualification. La certification comprend des inspections périodiques en usine pour garantir que la production continue du fabricant est conforme au manuel d'inspection en usine.
Il existe actuellement neuf NRTL reconnus en Amérique du Nord, dont ETL, UL et CSA. Ils peuvent tester, vérifier et certifier l’indice de résistance au feu et les performances de catégorie TIA/EIA des câbles de communication.

Aux États-Unis, les NRTL effectuent des tests de brûlage et compilent des listes de câbles. L'Occupational Safety and Health Administration (OSHA) est responsable de la nomination des NRTL et de la surveillance de leur conformité continue aux critères de nomination. Chaque nomination est valable cinq ans. Y compris UL et ETL, il existe neuf NRTL. Ces laboratoires testeront également la conformité des câbles de communication aux spécifications de performance (catégorie) ANSI/TIA/EIA-568-AB. Au Canada, le Conseil canadien des normes peut désigner des laboratoires comme organisme de certification (OC) ou organisme d'essai (TO), comme C(UL) et C(ETL).
Ces laboratoires testent les câbles conformément aux normes et garantissent que les câbles sont correctement marqués avec le classement au feu approprié. Les laboratoires effectuent également des inspections d’usine pour garantir la cohérence des processus de fabrication. Comment identifier les performances au feu d'un câble : Les performances au feu sont indiquées par des marquages sur la gaine du câble. Le système de codage des câbles IBDN est utilisé comme exemple ci-dessous.
Nordx/CDT propose trois séries de câbles horizontaux améliorés : les séries IBDN-1200, IBDN-2400 et IBDN-4800LX. La série IBDN-1200 se compose de câbles spécifiques comme les 1212, 1213 et 1224. Les séries IBDN-2400 et IBDN-4800LX sont similaires. Les deux premiers chiffres (par exemple "12", "24") se rapportent au débit de transmission de données maximum recommandé. Lorsqu'il est utilisé dans les solutions de câblage gigabit IBDN, le câble peut fonctionner à 1,2 et 2,4 Gbit/s. Le troisième chiffre concerne la conception du câble, indiqué comme suit :

1 indique UTP utilisant certains matériaux halogénés (par exemple, PVC, LSPVC ou FEP)

2 indique une UTP utilisant des matériaux à faible émission de fumée et non-toxiques (par exemple, LSOH)
Le dernier chiffre représente l’indice de propagation de la flamme, comme suit :

1 indique CM, CMX à usage général

2 indique CMR (y compris FT-4)*

3 indique le plénum du CMP

4 indique CEI 332-1
Nordx/CDT propose également trois séries de câbles à fibre optique : les séries IBDN-FX300, IBDN-FX600 et IBDN-FX2000. Les marquages de performance au feu comprennent :

OFN – Câble à fibre optique non-conducteur

OFNR – Colonne montante non-conductrice

OFNP – Plénum à fibre optique non conductrice (ignifuge)
Les câbles classés pour plénum-, répertoriés et certifiés CMP ou OFNP, ont un caractère ignifuge élevé et une faible production de fumée, adaptés aux espaces de circulation d'air-comme les plafonds et les planchers surélevés. Les câbles de type Riser-, répertoriés et certifiés CMR ou OFNR, sont installés verticalement, traversant un ou plusieurs étages, ou dans des gaines de ventilation. Ces câbles sont ignifuges et peuvent empêcher la propagation des flammes.

Actuellement, l'industrie du câble fait habituellement référence aux câbles présentant certaines propriétés de résistance au feu, telles que ignifuges, sans halogène à faible teneur en fumée (LSOH) ou à faible fumée (LSF) et résistants au feu, collectivement appelés câbles ignifuges et résistants au feu.

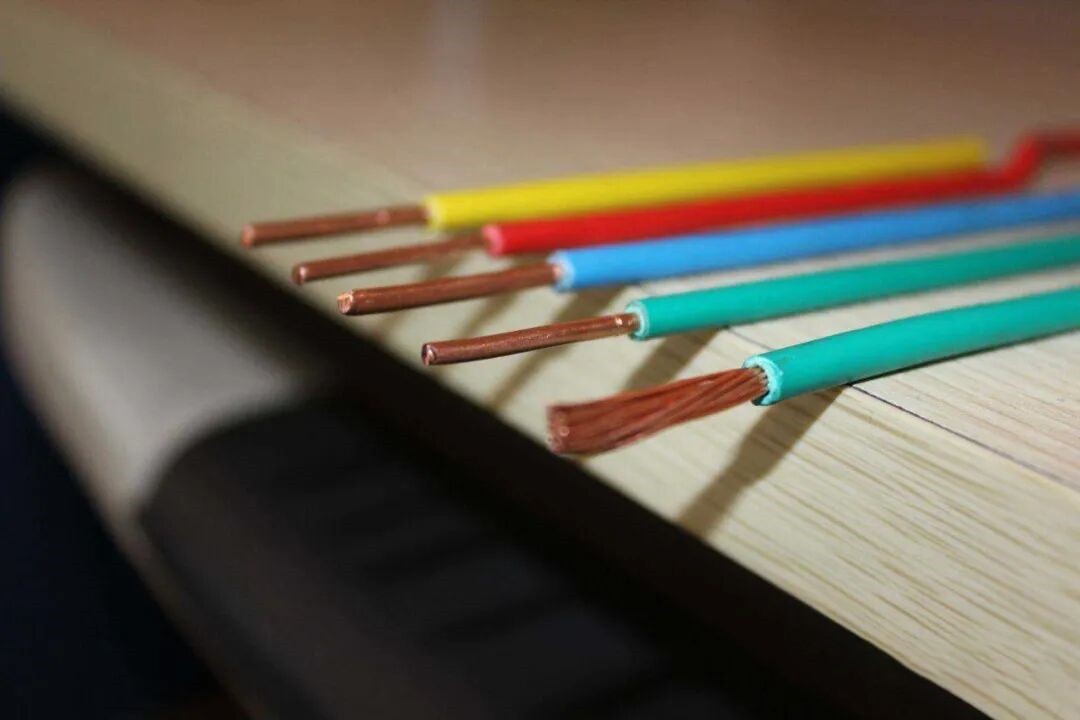

the cable industry habitually refers to cables with certain fire-resistant properties, such as Flame Retardant, Low Smoke Halogen Free (LSOH) or Low Smoke Fume (LSF), and Fire Resistant, collectively as Flame Retardant and Fire Resistant Cables.

◎ Câble ignifuge

La caractéristique des câbles ignifuges est qu’ils retardent la propagation des flammes le long du câble, empêchant ainsi l’escalade du feu. En raison de leur coût inférieur, ils constituent le type de câble ignifuge le plus largement utilisé. Qu'ils soient installés individuellement ou en paquets, lorsqu'ils sont brûlés, ils peuvent contrôler la propagation des flammes dans une certaine plage, évitant ainsi les catastrophes majeures causées par la propagation du feu le long du câble et améliorant le niveau ignifuge de la ligne de câble.

◎ Câble sans halogène à faible fumée (LSOH)

La caractéristique des câbles LSOH est non seulement d’excellentes performances ignifuges mais aussi le fait que les matériaux constituant le câble ne contiennent pas d’halogènes. Lorsqu'ils sont brûlés, ils produisent une corrosivité et une toxicité moindres et génèrent une quantité minimale de fumée, réduisant ainsi les dommages causés aux personnes, aux instruments et à l'équipement, et facilitant les opérations de sauvetage en temps opportun en cas d'incendie. Bien que les câbles LSOH offrent un excellent retardateur de flamme, une excellente résistance à la corrosion et une faible densité de fumée, leurs propriétés mécaniques et électriques sont légèrement inférieures à celles des câbles ordinaires.

◎ Câble à faible fumée (LSF)

Les niveaux d'émission de chlorure d'hydrogène (HCL) et de densité de fumée des câbles LSF se situent entre ceux des câbles ignifuges standard et des câbles LSOH. Les câbles à faible teneur en halogène contiennent également des halogènes, mais en quantités moindres. Ces câbles se caractérisent par leurs propriétés ignifuges et, lorsqu'ils sont brûlés, ils libèrent moins de fumée et de quantités moindres de chlorure d'hydrogène. Les câbles LSF sont généralement fabriqués à partir de chlorure de polyvinyle (PVC) comme matériau de base, combiné à des retardateurs de flamme à haute -efficacité, des absorbeurs HCL et des abat-fumée. Par conséquent, ce matériau ignifuge améliore considérablement les performances de combustion des composés PVC ignifuges ordinaires.

◎ Câble résistant au feu

Les câbles résistants au feu peuvent maintenir un fonctionnement normal pendant une certaine période dans des conditions de flamme, préservant ainsi l'intégrité du circuit. Les gaz acides et la fumée produits lors de la combustion sont minimes, améliorant considérablement la résistance au feu et l'ignifugation. En particulier dans des conditions impliquant une pulvérisation d'eau et des chocs/vibrations mécaniques, le câble peut toujours maintenir l'intégrité du circuit.

The acid gas and smoke produced during combustion are minimal, greatly enhancing fire resistance and flame retardancy. Especially under conditions involving water spray and mechanical shock/vibration, the cable can still maintain circuit integrity.

3. Normes et évaluations ignifuges des câbles coupe-feu

Câbles Ethernetne sont pas toujours installés dans des environnements intérieurs ; différents scénarios nécessitent de prendre en compte la valeur nominale de la gaine du câble, comme les applications en plénum et en extérieur. Le National Electrical Code (NEC) spécifie différents classements au feu, les plus courants étant CM (CMG), CMR, CMP et CMX. Comprendre ces évaluations est crucial pour la sécurité personnelle et les performances du réseau.
Les classements au feu des câbles Ethernet sont principalement classés en fonction des performances du câble dans des conditions d'incendie. Voici les classements au feu courants avec de brèves descriptions.

3.1 Norme des laboratoires des assureurs : UL 910

Tout câble spécifié dans UL 910 qui est testé et vérifié pour répondre à un certain classement au feu peut être marqué de la marque d'identification UL, du classement au feu et du numéro d'approbation sur la gaine du câble.

Plenum Grade - CMP (Test de flamme du plénum / Test du tunnel Steiner)
Il s'agit du câble le plus exigeant (Câble de plénum) dans les normes anti-incendie UL, sous réserve de la norme de sécurité UL 910. Le test spécifie l'installation de plusieurs échantillons de câbles dans une soufflerie horizontale, en les brûlant avec un brûleur à gaz méthane de 87,9 KW (300 000 BTU/h) pendant 20 minutes. Les critères d'acceptation sont que la flamme ne doit pas s'étendre à plus de 5 pieds du bord d'attaque de la flamme du brûleur. La densité optique maximale doit être de 0,5 au maximum et la valeur de densité moyenne doit être de 0,15 au maximum. Ces câbles CMP sont généralement installés dans les conduits de ventilation ou les plénums de retour d'air utilisés par les équipements de traitement de l'air, et sont reconnus et adoptés au Canada et aux États-Unis. Les matériaux tels que FEP/Plenum, qui répondent à la norme UL 910, offrent une ignifugation supérieure par rapport aux matériaux à faible émission de fumée et sans halogène qui répondent aux normes CEI 60332-1 et CEI 60332-3.

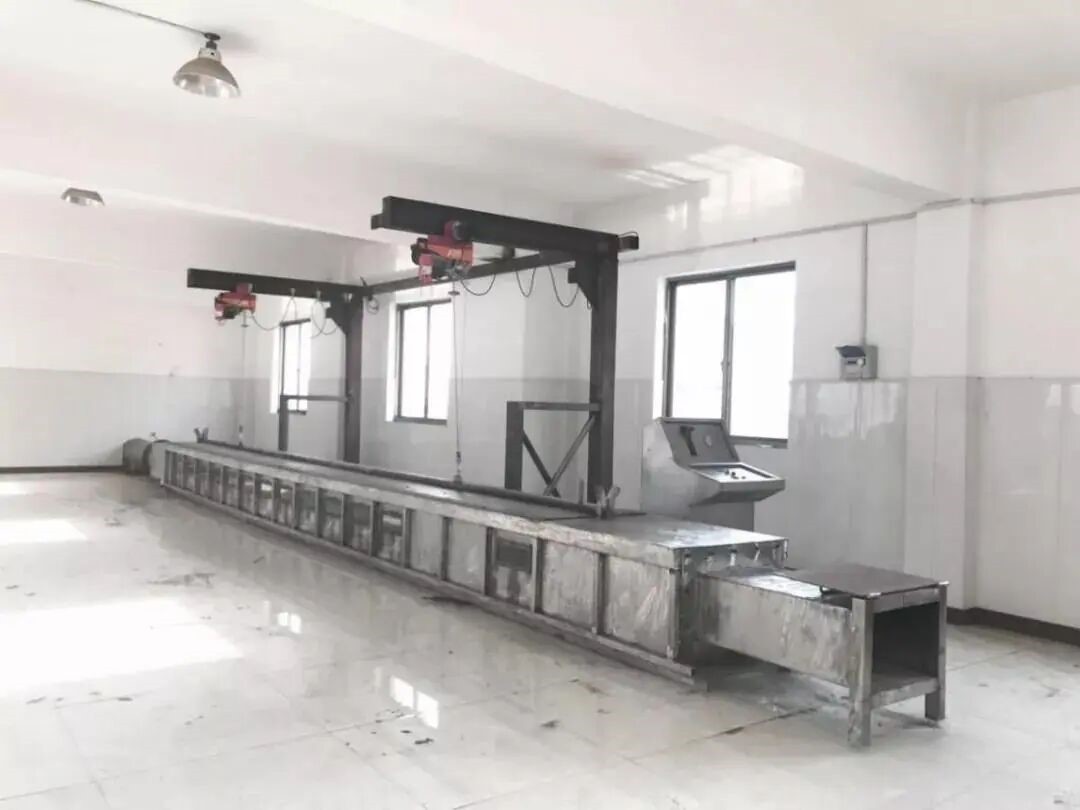

Figure | CMP Test Chamber

Chiffre|Chambre d'essai CMP

Définition:Câble classé pour plénum-, adapté aux espaces de circulation d'air-tels qu'entre les plafonds et les sols des bâtiments.

Caractéristiques:Fabriqué à partir de matériaux non-inflammables, offrant un caractère ignifuge extrêmement élevé, produisant un minimum de fumée et de gaz non-toxiques lors de la combustion.

Applications :Généralement utilisé dans les bâtiments soumis à des normes de sécurité élevées, tels que les bureaux, les hôpitaux, les écoles, etc.

Normes :Conforme aux normes NFPA 262 ou UL 910.
Le classement au feu Plenum fait référence à la norme de niveau de protection incendie pour les espaces intérieurs du bâtiment, en particulier les zones de circulation d'air comme les conduits de ventilation et les chemins de câbles. Il est utilisé pour guider le choix des matériaux de construction afin de garantir qu'en cas d'incendie, les flammes et la fumée ne se propagent pas dans ces zones de circulation d'air, assurant ainsi la sécurité du personnel et réduisant les dommages matériels.

Grade de colonne montante - CMR (test de flamme de colonne montante)
Il s'agit du câble de qualité commerciale (Riser Cable) conforme à la norme UL, soumis à la norme de sécurité UL 1666. Le test spécifie l'installation de plusieurs échantillons de câble dans un arbre vertical simulé, à l'aide d'un brûleur Bunsen à gaz spécifié de 154,5 KW (527 500 BTU/h), avec une durée de test de 30 minutes. Le critère d'acceptation est que la flamme ne doit pas se propager à la partie supérieure d'une pièce de 12-pieds-de hauteur. Les câbles montants n'ont aucune spécification de densité de fumée et sont généralement utilisés pour le câblage vertical et horizontal dans les étages.

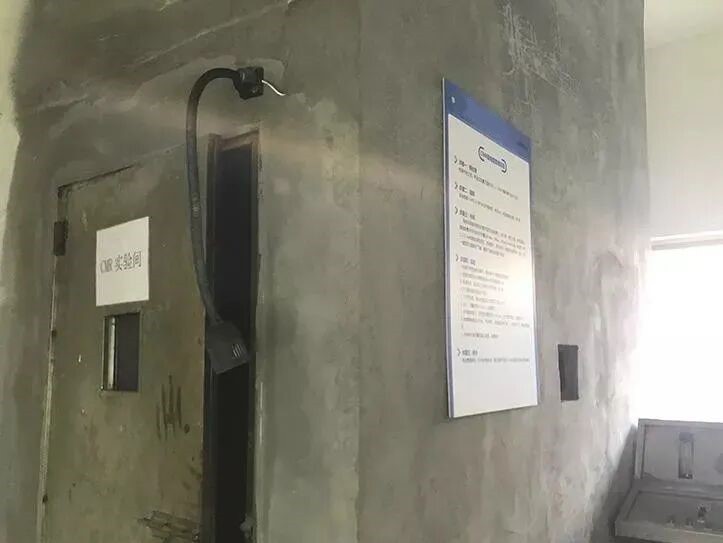

Figure | CMR Test Chamber -1

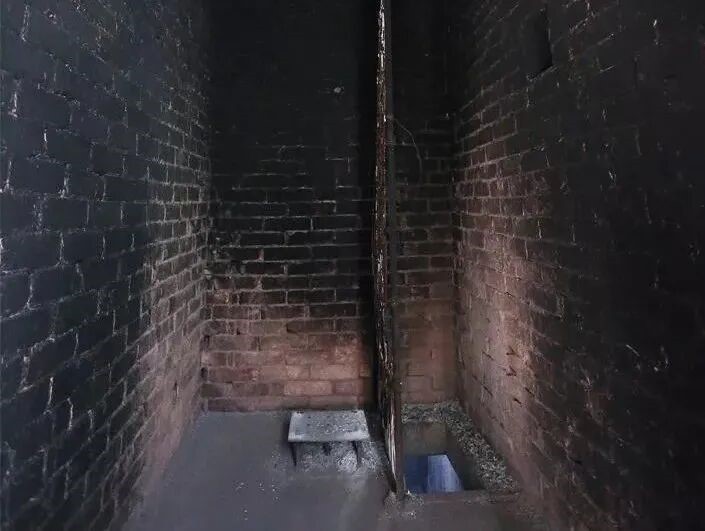

Figure | CMR Test Chamber - 2

Chiffre|Chambre d'essai CMR

Définition:Câble de type colonne montante-, adapté aux chemins verticaux tels que les gaines de bâtiments et les cages d'ascenseur.

Caractéristiques:Fonctionne bien lors des tests de combustion verticale, empêchant la propagation des flammes à plusieurs étages.

Applications :Convient aux installations nécessitant une extension d'un étage à un autre.

Normes :Conforme aux normes UL 1666.
Comparés aux câbles Low Smoke Zero Halogen (LSZH), les câbles CMR produisent une certaine quantité de fumée et de gaz toxiques lorsqu'ils brûlent, mais leur fonction principale est d'empêcher la propagation des flammes. Les câbles CMR doivent être installés dans les chemins verticaux des bâtiments, en garantissant que le chemin de routage est conforme aux codes et normes en vigueur. Lors de l'installation, il convient de prêter attention à l'installation de barrières coupe-feu ou de dispositifs coupe-feu afin d'empêcher davantage la propagation des flammes à travers le chemin de câble.

Qualité commerciale - CM (Test de flamme sur plateau vertical)
Il s'agit du câble de qualité commerciale (câble à usage général) selon la norme UL, soumis à la norme de sécurité UL 1581. Le test spécifie l'installation de plusieurs échantillons de câble sur un rack vertical de 8-pieds de haut, en les brûlant avec un brûleur à ruban spécifié de 20 KW (70 000 BTU/h) pendant 20 minutes. Les critères d'acceptation sont que la flamme ne doit pas se propager jusqu'à l'extrémité supérieure du câble et doit s'auto-éteindre. UL 1581 est similaire à la norme CEI 60332-3C, qui diffère principalement par le nombre de câbles testés. Les câbles de qualité commerciale n'ont aucune spécification de densité de fumée et sont généralement utilisés uniquement pour les parcours horizontaux sur le même étage, et non pour les parcours verticaux entre les étages.

Définition:Câble de communication générale, adapté au câblage horizontal à l'intérieur des bâtiments.

Caractéristiques:Ne propage pas rapidement les flammes lorsqu'il est brûlé, répondant aux exigences générales en matière de retardateur de flamme*

Applications :Convient aux chemins de câbles horizontaux à l’intérieur des bâtiments généraux.

Normes :Conforme aux normes UL 1685 ou CEI 60332-3.
Dans l'ensemble, les câbles classés CM offrent une résistance au feu adéquate pour le câblage horizontal-à usage général à l'intérieur des bâtiments, offrant ainsi une protection incendie de base, mais ne conviennent pas aux emplacements nécessitant des classements au feu plus élevés. La sélection et l'installation doivent être basées sur l'environnement d'application spécifique et les exigences de sécurité*

Qualité à usage général - CMG (Test de flamme à plateau vertical)
Il s'agit du câble à usage général (General Purpose Cable) de la norme UL, soumis à la norme de sécurité UL 1581. Les conditions de test pour la qualité commerciale (CM) et la qualité à usage général (CMG) sont similaires et les deux sont reconnues pour une utilisation au Canada et aux États-Unis. Les câbles de qualité générale n'ont aucune spécification de densité de fumée et sont généralement utilisés uniquement pour les parcours horizontaux sur le même étage, et non pour les parcours verticaux entre les étages.

Définition:Câble de communication général, similaire au câble CM mais avec des différences spécifiques d'utilisation et de normes*

Caractéristiques:Possède certaines propriétés ignifuges, mais inférieures au CMP et au CMR.

Applications :Utilisé pour le câblage de communication général.

Normes :Conforme aux normes UL 1581.
Le niveau ignifuge des câbles CMG se situe entre les câbles CM et CMR. Les câbles CMG ont un meilleur retardateur de flamme que les câbles CM mais sont inférieurs à ceux des câbles CMR. Ils peuvent limiter la propagation des flammes en cas d'incendie, mais leur effet ignifuge n'est pas aussi bon que celui des câbles de qualité supérieure- (comme CMP et CMR). Dans l'ensemble, les câbles classés CMG conviennent au câblage de communication à usage général-à l'intérieur des bâtiments, offrant un niveau modéré de protection incendie.

Qualité résidentielle - CMX (essai de flamme à fil vertical)
Il s'agit du câble de qualité résidentielle/restreinte (Câble restreint) de la norme UL, soumis à la norme de sécurité UL 1581, VW-1. Le test précise que l'échantillon est maintenu verticalement et brûlé avec un brûleur d'essai (30 000 BTU/h) pendant 15 secondes, puis arrêté pendant 15 secondes, répété 5 fois. Les critères d'acceptation sont que la post-flamme ne doit pas dépasser 60 secondes, que l'échantillon ne doit pas être brûlé à plus de 25 % et que le coton chirurgical placé au fond ne doit pas être enflammé par la chute de particules. UL 1581 VW-1 est similaire à la norme CEI 60332-1, qui diffère principalement par les durées de combustion. Cette qualité n'a également aucune spécification relative à la fumée ou à la toxicité et n'est utilisée que pour les câbles uniques dans les maisons ou les petits bureaux. Ces câbles ne doivent pas être utilisés en faisceaux sans conduit. Il n'y a aucune spécification concernant la densité de la fumée, la teneur en halogène ou la toxicité.

Définition:Câble de communication restreint, adapté au câblage domestique et des petits bureaux.

Caractéristiques:Performance ignifuge inférieure, convient uniquement aux installations exposées à un ou deux câbles*

Applications :Convient au câblage à courte distance-dans les maisons et les petits bureaux.

Normes :Conforme aux normes UL 1581 VW-1.
Les câbles CMX ont les performances ignifuges les plus faibles, conçus pour les applications de câblage unique ou en petite quantité. Leurs exigences ignifuges sont bien inférieures à celles des câbles CM, CMG et CMR. Les câbles CMX offrent les performances ignifuges les plus faibles en cas d'incendie, empêchant la propagation des flammes uniquement pour un ou quelques câbles. Par conséquent, les codes de prévention des incendies pertinents doivent être respectés lors de l'installation, en évitant de faire passer les câbles à travers des pare-feu ou des barrières coupe-feu.

3.2 Normes CEI 60332

Les principaux indicateurs techniques concernant la sécurité incendie des câbles sont le caractère ignifuge du câble, la densité des fumées et la toxicité des gaz. Les normes américaines en matière d'incendie se concentrent davantage sur les deux premiers, mais l'Europe et l'Amérique ont des points de vue fondamentalement différents sur la sécurité incendie. Le concept américain traditionnel est que la racine d’un risque d’incendie réside dans la génération de monoxyde de carbone (CO) toxique et le dégagement de chaleur qui en résulte lors de la conversion du CO en CO₂ pendant la combustion. Par conséquent, contrôler le dégagement de chaleur pendant la combustion peut réduire les risques d’incendie. Traditionnellement, l’Europe croit fermement que la quantité de chlorure d’hydrogène (HCL) libérée lors de la combustion, la corrosivité des gaz, la densité de la fumée et la toxicité des gaz sont les principaux facteurs déterminant si les personnes peuvent s’échapper en toute sécurité d’une scène d’incendie. Pour évaluer les performances ignifuges des câbles, la Commission électrotechnique internationale (CEI) a élaboré trois normes : CEI 60332-1, CEI 60332-2 et CEI 60332-3. Les normes CEI 60332-1 et CEI 60332-2 sont utilisées pour évaluer la capacité ignifuge d'un seul câble installé respectivement en biais et verticalement. La CEI 60332-3 est utilisée pour évaluer la capacité ignifuge des câbles groupés lorsqu'ils sont brûlés verticalement. En comparaison, les exigences en matière de retardateur de flamme pour les câbles groupés brûlés verticalement sont beaucoup plus élevées.

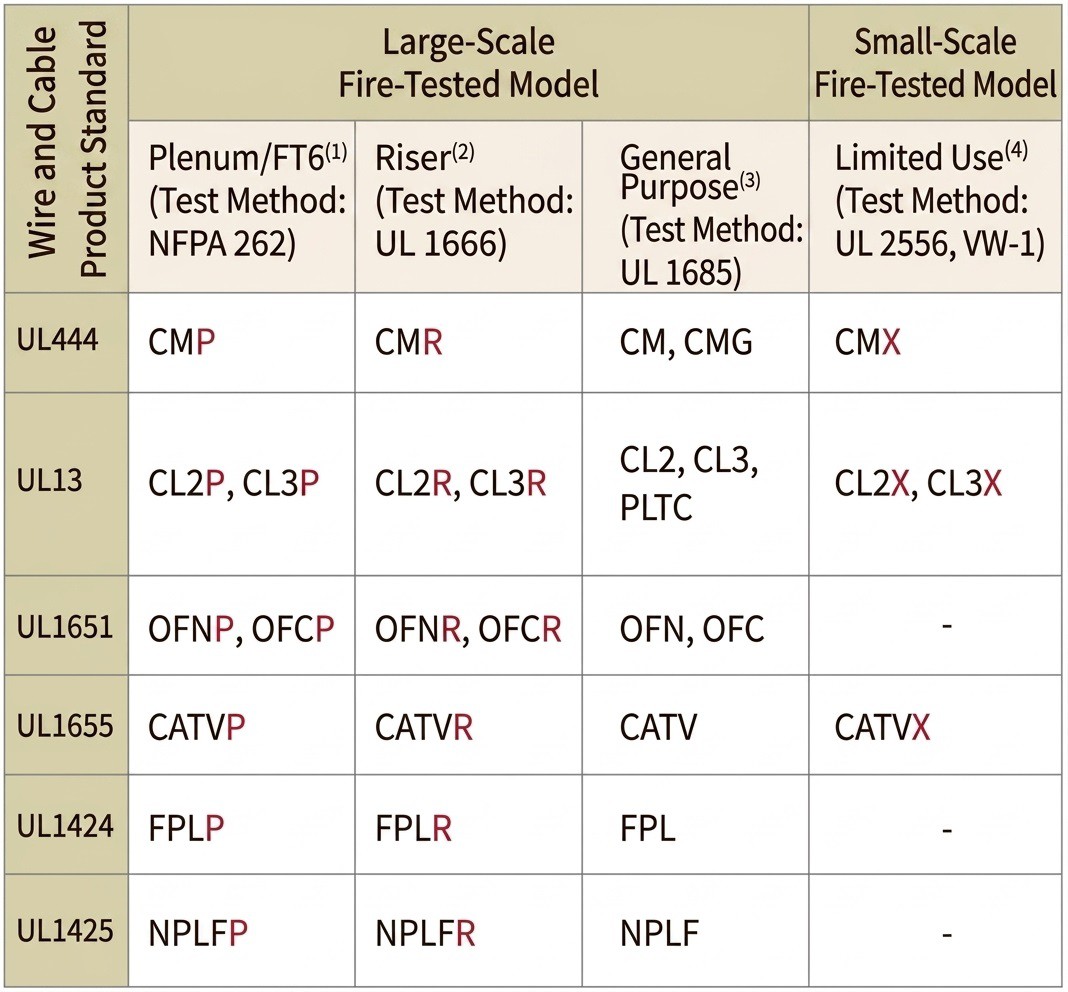

Wire and cable product standard of Large-Scale Fire-Tested Model and Small-Scale Fire-Tested Model

◎ CEI 60332-1 / BS 4066-1 (Test de flamme sur des fils/câbles isolés verticaux simples)
Il s'agit de la norme ignifuge pour un seul câble. Le test précise qu'un échantillon de 60 cm de long est fixé verticalement à l'intérieur d'une boîte métallique à façade ouverte. Un brûleur au propane avec une longueur de flamme de 175 mm est appliqué sur le câble à un angle de 45 degrés, 450 mm en dessous du point de fixation supérieur. Le test réussit si la partie endommagée de l'échantillon à partir du point de fixation inférieur ne dépasse pas 50 mm.

◎ CEI 60332-3 / BS 4066-3 (Test de flamme sur fils/câbles groupés)
Il s'agit de la norme ignifuge pour les câbles groupés. Le test spécifie que des faisceaux d'échantillons de câbles de 3,5 m de long sont fixés à un support de test en forme d'échelle- à l'aide de fil. Le nombre d'échantillons est déterminé par la quantité requise de matériau non métallique - pour différentes classifications. Le faisceau d'échantillons est suspendu verticalement contre la paroi arrière de la chambre de combustion. L'air est aspiré dans la chambre par des entrées situées dans le sol. Un brûleur à ruban de propane avec une flamme de 750 degrés entre en contact avec l'échantillon. Sous ventilation forcée (débit d'air 5 m³/min, vitesse du vent 0,9 m/s), les câbles ne doivent pas s'enflammer dans un délai de combustion verticale de 20-minutes, et le câble doit s'auto-éteindre dans une propagation de flamme de 2,5 mètres. La norme CEI 60332 comporte les catégories A, B, C et D pour évaluer les performances ignifuges.

◎ IEC 60754-1 / BS 6425-1 (émission d'halogènes)
Il s'agit d'une spécification pour la concentration des émissions de chlorure d'hydrogène (HCL) dans les normes CEI et BS. Les halogènes comprennent le fluor, le chlore, le brome, l'iode et l'élément volatil radioactif astatine, qui sont hautement toxiques. Le test précise qu'un bateau en quartz contenant un échantillon de 1,0 g est poussé dans un four préchauffé à 800 degrés. Le HCL libéré est absorbé dans l’eau à l’aide d’un flux d’air, et la teneur en acide halogène de la solution aqueuse est ensuite déterminée. Si la libération de chlorure d'hydrogène (HCL) par le matériau du câble lors de la combustion est inférieure à 5 mg/g, on peut parler de câble sans halogène-(LSOH). Si le rejet de chlorure d'hydrogène (HCL) est supérieur à 5 mg/g mais inférieur à 15 mg/g, on peut parler de câble à faible teneur en halogène (LSF). Il est important de noter les spécificités de la méthode CEI 60754-1.

4. Câbles ignifuges, câbles résistants au feu et différences entre eux

4.1 Câble ignifuge

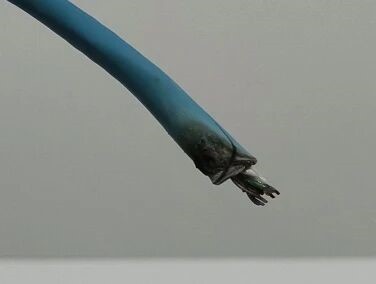

The characteristic of flame retardant cables is that they delay the spread of flames along the cable, preventing the fire from escalating. Therefore, they are the most widely used type of fire-proof cable.

La caractéristique des câbles ignifuges est qu’ils retardent la propagation des flammes le long du câble, empêchant ainsi l’escalade du feu. Il s'agit donc du type de câble ignifuge le plus largement utilisé. Qu'ils soient installés individuellement ou en paquets, lorsqu'ils sont brûlés, ils peuvent contrôler la propagation des flammes dans une certaine plage, évitant ainsi les catastrophes majeures causées par la propagation du feu le long du câble et améliorant le niveau ignifuge de la ligne de câble.

4.2 Câble résistant au feu

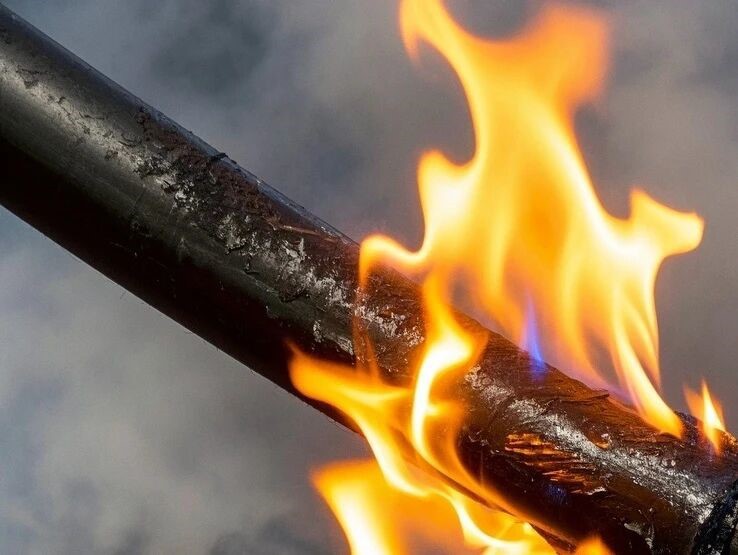

Fire resistant cables can maintain normal operation for a certain period under flame conditions, preserving circuit integrity.

4.3 Différences entre les câbles ignifuges et résistants au feu

Les gens confondent souvent les concepts de câbles ignifuges et résistants au feu. Bien que les câbles ignifuges présentent de nombreux avantages adaptés aux usines chimiques, tels qu'une faible teneur en halogène et une faible teneur en fumée, dans des circonstances normales, un câble ignifuge peut remplacer un câble ignifuge, mais un câble ignifuge ne peut pas remplacer un câble ignifuge.

Although flame retardant cables have many advantages suitable for chemical plants, such as low halogen and low smoke, under normal circumstances, a fire resistant cable can replace a flame retardant cable, but a flame retardant cable cannot replace a fire resistant cable.

Les principes diffèrent : le principe ignifuge des câbles halogénés repose sur l'effet ignifuge des halogènes, tandis que les câbles sans halogène- reposent sur la libération d'eau pour abaisser la température et éteindre la flamme. Les câbles résistants au feu s'appuient sur les propriétés-de résistance au feu et à la chaleur-des matériaux en mica dans la couche résistante au feu-pour garantir que le câble fonctionne normalement en cas d'incendie.

Les structures et les matériaux diffèrent : La structure de base d'un câble ignifuge utilise des matériaux ignifuges pour la couche isolante, la gaine, la gaine extérieure, les rubans et les charges. Un câble résistant au feu comporte généralement une couche ignifuge supplémentaire-entre le conducteur et la couche isolante. Par conséquent, en théorie, l'ajout d'une couche ignifuge-à la structure d'un câble ignifuge crée un câble à la fois ignifuge et résistant au feu, mais cela n'est pas nécessaire en pratique. La couche résistante au feu d'un câble résistant au feu se compose généralement de plusieurs couches de ruban de mica directement enroulées autour du conducteur. Il peut résister à une combustion prolongée ; même si le polymère au point d'application de la flamme est brûlé, cela peut garantir le fonctionnement normal du circuit.

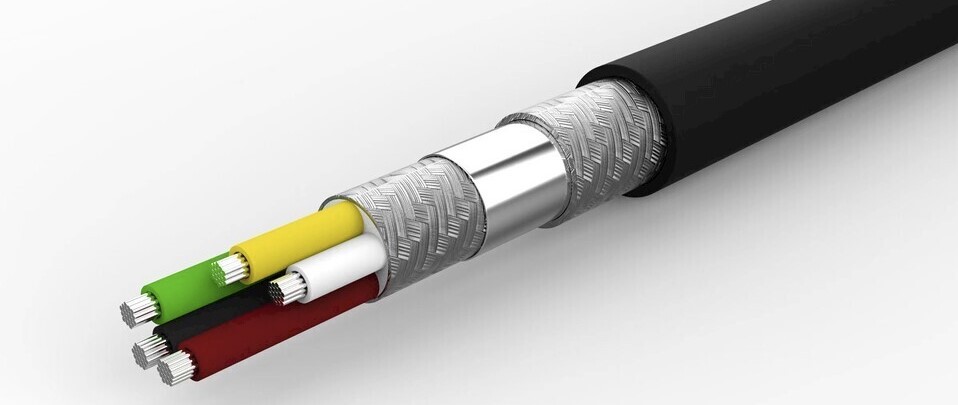

The basic structure of a flame retardant cable uses flame retardant materials for the insulation layer, sheath, outer sheath, tapes, and fillers. A fire resistant cable typically has an additional fire-resistant layer between the conductor and the insulation layer.

Les principaux indicateurs techniques concernant la sécurité incendie des câbles sont le caractère ignifuge du câble, la densité des fumées et la toxicité des gaz. Les systèmes standards ignifuges pour câbles développés sur la base de ces facteurs comprennent les normes CEI, les normes UL, etc.

5. Comment choisir le bon câble ignifuge- ?

Pour maximiser les performances des câbles ignifuges-et réduire les coûts, le câble adapté doit être sélectionné pour l'application spécifique. Par exemple, les câbles CM sont couramment utilisés commeCordons de brassage Ethernetpour les connexions réseau à courte-distance.

Les câbles Ethernet dotés de gaines-ignifugées sont généralement utilisés à l'intérieur, comme les câbles CM, CMR et CMP. Le CMX a la plus mauvaise performance au feu et est généralement conçu pour une utilisation en extérieur.

Fonctionnalité	CM	CMR	CMP	CMX
Utilisation générale	✅	✅	✅	✅
Colonne montante (espaces non-plénum)	❌	✅	✅	❌
Dans-Utilisation murale	❌	✅*	✅	❌
Espaces plénum	❌	❌	✅	❌
Enterrement extérieur/direct*	❌	❌*	❌	✅

Remarque : Hiérarchie globale du classement au feu : CMP > CMR > CM > CMX.

Si vous avez juste besoin d'unCâble Ethernetpour connecter directement un ordinateur et un routeur dans la même pièce ou au même étage, unCordon de brassage CMest votre premier choix. Les câbles CM peuvent être utilisés pour des applications générales dans les bâtiments résidentiels. Les câbles CMR sont recommandés pour le câblage vertical à l’intérieur des murs ou entre les étages. Si vous devez faire passer des câbles à travers des zones de plénum pour un usage commercial, les câbles CMP sont le premier choix.

PVC contre LSZH

Lorsqu'on parle de câbles Ethernet, PVC et LSZH sont des termes fréquemment mentionnés. A quoi font-ils référence ? Ces termes font référence aux composés chimiques utilisés dans le processus de fabrication des câbles Ethernet.

PVC :Le chlorure de polyvinyle, un matériau flexible-à faible coût et couramment utilisé pour le câblage basse-tension. Le PVC libère des gaz toxiques lorsqu’il est brûlé, ce qui le rend impropre aux systèmes de ventilation.

LSZH :Faible fumée, zéro halogène ; comme son nom l'indique, il dégage très peu de fumée et de gaz halogènes toxiques. Les câbles LSZH offrent un caractère ignifuge plus élevé mais sont plus chers que les matériaux PVC. Les normes pour LSZH sont plus élevées que les normes Plenum couramment utilisées en Europe.

Câbles résistants au feu ou ignifuges :Un câble résistant au feu peut continuer à fonctionner pendant une durée déterminée lors d'un incendie. Un câble résistant au feu de 2 heures peut maintenir l'intégrité du circuit et continuer à fonctionner dans des conditions spécifiques. Un câble ignifuge peut empêcher le feu de se propager à de nouvelles zones. Ils ne sont pas aussi robustes que les câbles résistants au feu.
Un autre facteur à considérer est le coût d’installation. Bien que les câbles CMP puissent être installés dans n'importe quelle zone, leur coût élevé limite leur utilisation. Les câbles CMP sont les plus chers parmi ces types, tandis que les câbles CM sont les plus rentables-. Le choix de la gaine de câble appropriée est crucial pour obtenir des performances de câble optimales.

6. Conclusion

Les câbles Ethernet sont dotés de différents classements au feu conçus pour différents usages. Comprendre les classements au feu des gaines de câbles Ethernet permet de garantir les performances et la sécurité des câbles. En cas de doute sur le type à choisir, il est préférable de consulter un fabricant de câbles ignifuges (par exemple,COBTEL) ou un professionnel.
En résumé, ces classements au feu doivent être sélectionnés en fonction de différents environnements d'application et exigences de sécurité pour garantir qu'en cas d'incendie, le câble ne devienne pas un chemin de propagation de la flamme, tout en minimisant la production de fumée toxique, protégeant ainsi la vie et les biens.
