Types de connecteurs de fibre, faces d'extrémité et utilisations
Mar 25, 2025
Laisser un message
À l'ère actuelle de transmission rapide de l'information,fibre optiqueconnecteurla communication est devenue la pierre angulaire des réseaux de communication modernes grâce à ses capacités de transmission à haute-vitesse et longue distance-. Les connecteurs fibre optique, en tant que composants essentiels des systèmes de communication par fibre optique, jouent un rôle essentiel. Dans cet article, je présenterai différentsfibre types de connecteursetfibre optiquefaces d'extrémité, y compris leurs définitions, fonctionnalités et applications.

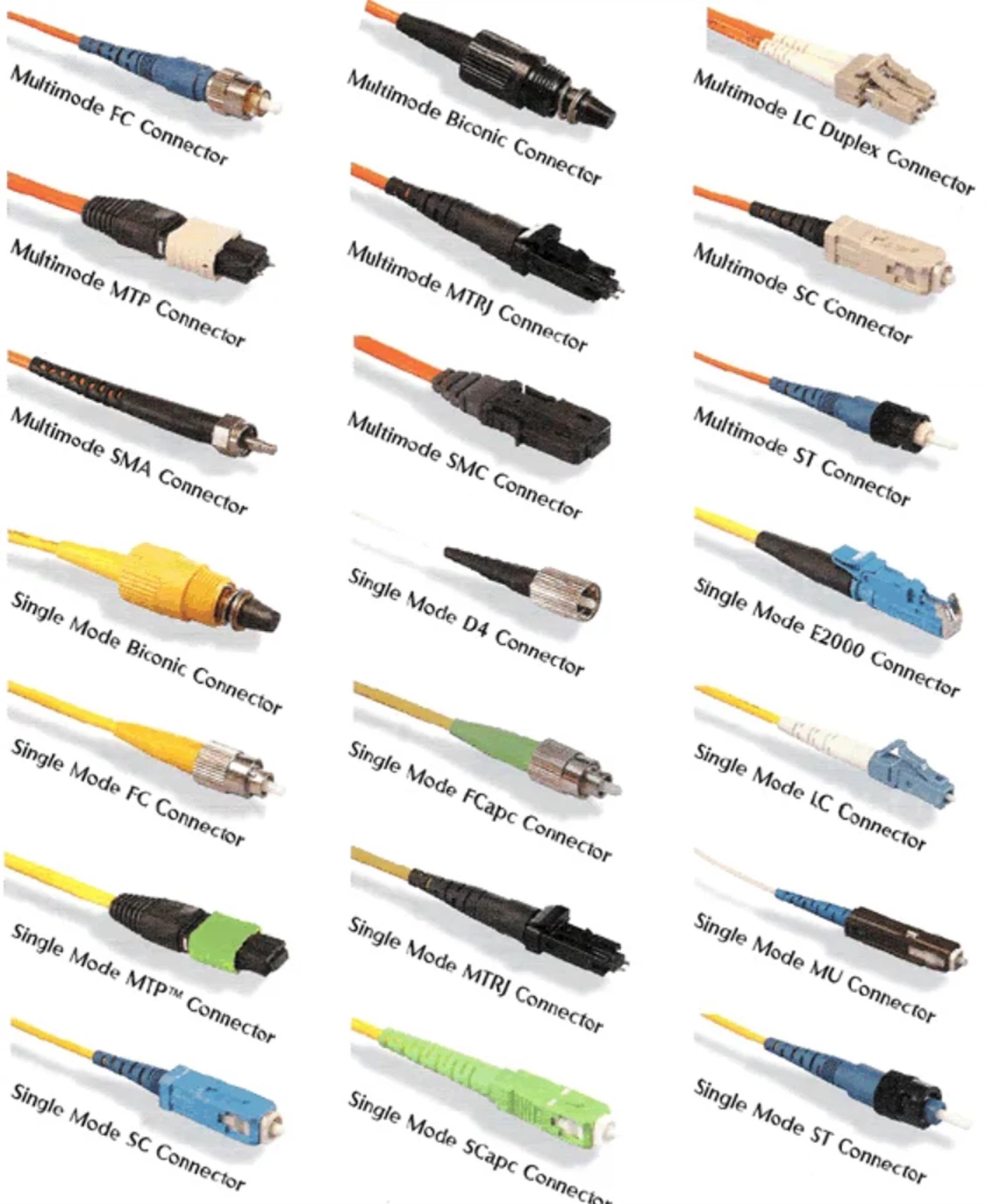

1. Grand publicConnecteurs fibreEspèceset applications
1.1 MPO (multi-fibre Push-On)
Définition: Connecteurs MPOsont des connecteurs multifibres-haute densité-conçus pour accueillir plusieurs fibres dans une seule interface, prenant en charge les connexions parallèles pour 8, 12 ou 24 fibres.
Caractéristiques:
Caractéristiques:
Maximise l'efficacité de l'espace :Économise de l'espace physique et augmente la densité de câblage.
Évolutivité :Étend facilement la capacité du réseau pour les mises à niveau futures.
Grande vitesse:Prend en charge les réseaux 40 G, 100 G et les réseaux à vitesse supérieure-.
Efficacité:Réduit le temps d’installation et de maintenance.
Applications :
Applications :
Centres de données :Utilisé pour la transmission de données-à haut débit et pour réduire l'encombrement des câbles.
Télécom :Déployé dans les installations FTTH pour une bande passante accrue.
Radiodiffusion:Prend en charge le streaming vidéo haute-définition.
Calcul-hautes performances :Facilite le transfert rapide de données entre les serveurs.
Standard:Conforme aux normes CEI 61754-7, TIA/EIA-604-12, etc.
Standard:Conforme aux normes CEI 61754-7, TIA/EIA-604-12, etc.
1.2 Connecteur LC
Définition:Développés par Bell Labs, les connecteurs LC utilisent un mécanisme de verrouillage modulaire similaire aux connecteurs de style RJ-.
Caractéristiques:
Caractéristiques:
Taille compacte :Le diamètre de la virole est de 1,25 mm (la moitié de SC/FC), permettant une densité de ports plus élevée.
Opération facile :Le verrouillage push-pull simplifie l'insertion/le retrait.
Performances stables :Faible perte d'insertion et haute durabilité.
Applications :Domine les applications SFF monomodes-et se développe dans l'utilisation multimode, que l'on trouve couramment dans les routeurs etcommutateurs Ethernet.
Standard:Conforme aux normes CEI 61754-20, TIA/EIA-604-10, etc.
Applications :Domine les applications SFF monomodes-et se développe dans l'utilisation multimode, que l'on trouve couramment dans les routeurs etcommutateurs Ethernet.
Standard:Conforme aux normes CEI 61754-20, TIA/EIA-604-10, etc.
1.3 Connecteur ST
Définition:Les connecteurs ST comportent une coque ronde avec un mécanisme de couplage à baïonnette, couramment utilisé danspanneaux de brassage de fibres.
Caractéristiques:
Caractéristiques:
Structure simple :Facile à installer et à entretenir.
Fiable:Le couplage à baïonnette assure des connexions stables.
Largement utilisé :Commun danspanneaux de brassageet des convertisseurs-fibre optique.
Applications :Généralement utilisé dans les connexions 10Base-F et les panneaux de brassage fibre.
Standard:Conforme aux normes CEI 61754-2, TIA/EIA-604-2, etc.
Applications :Généralement utilisé dans les connexions 10Base-F et les panneaux de brassage fibre.
Standard:Conforme aux normes CEI 61754-2, TIA/EIA-604-2, etc.
1.4 Connecteur FC
Définition:Les connecteurs FC utilisent uncoque en métalavec un couplage à vis-, que l'on trouve couramment dans leFDAL (panneaux de brassage).
Caractéristiques:
Caractéristiques:
Durable et robuste :La conception à vis-garantit des connexions sécurisées et-résistantes à la poussière.
Polyvalent:Prend en charge les faces d'extrémité PC/APC pour diverses applications.
Applications :Largement utilisé dans les réseaux de télécommunications, les panneaux de brassage et les terminaux optiques.
Standard:Conforme aux normes CEI 61754-1, TIA/EIA-604-1, etc.
Applications :Largement utilisé dans les réseaux de télécommunications, les panneaux de brassage et les terminaux optiques.
Standard:Conforme aux normes CEI 61754-1, TIA/EIA-604-1, etc.
1.5 Connecteur SC
Définition:Développés par NTT, les connecteurs SC sont dotés d'un boîtier en plastique rectangulaire avec verrouillage push-pull.
Caractéristiques:
Caractéristiques:
Rentable- :Abordable et facile à utiliser.
Faible perte :Perte d'insertion stable et haute durabilité.
Haute densité :Convient aux installations denses.
Applications :Commun dans les routeurs, les commutateurs et les équipements de transmission.
Standard:Conforme aux normes CEI 61754-3, TIA/EIA-604-3, etc.
Applications :Commun dans les routeurs, les commutateurs et les équipements de transmission.
Standard:Conforme aux normes CEI 61754-3, TIA/EIA-604-3, etc.
Connecteur 1.6 MU
Définition:Le connecteur à fibre unique-le plus compact au monde (basé sur SC), développé par NTT.
Caractéristiques:
Caractéristiques:
Haute densité :Utilise des ferrules de 1,25 mm pour les installations compactes.
Variantes :Comprend les séries MU-A (câble), MU-B (fond de panier) et MU-SR (module).
Applications :Utilisé dans les connexions câble/fond de panier et les modules LD/PD.
Standard:Conforme aux normes CEI 61754-15, TIA/EIA-604-15, etc.
Applications :Utilisé dans les connexions câble/fond de panier et les modules LD/PD.
Standard:Conforme aux normes CEI 61754-15, TIA/EIA-604-15, etc.
1.7 Connecteur E2000
Définition:Un connecteur à verrouillage push-pull avec un-capuchon anti-poussière intégré, conçu pourfibres monomodes-.
Caractéristiques:
Caractéristiques:
Installations denses :Conception de coque compacte.
Résistant à la poussière- :Capuchon de protection intégré.
Applications :Idéal pour les environnements monomode-densité-haute.
Standard:Conforme aux normes CEI 61754-18, TIA/EIA-604-18, etc.
Applications :Idéal pour les environnements monomode-densité-haute.
Standard:Conforme aux normes CEI 61754-18, TIA/EIA-604-18, etc.
2. Faces d'extrémité du connecteur de fibre : PC, UPC, APC
2.1 PC (Contact physique)
Définition:Une face d'extrémité PC fait référence à la face d'extrémité du connecteur de fibre optique qui adopte un contact physique. La face d'extrémité est polie avec précision-pour obtenir une légère courbure, le noyau de la fibre étant situé au point de courbure le plus élevé. Cela réduit efficacement les espaces d'air entre les composants de la fibre, permettant ainsi aux deux faces d'extrémité de la fibre d'établir un contact physique.
Caractéristiques:Les extrémités des PC sont relativement simples à fabriquer,-rentables et répondent aux besoins généraux de transmission de données, de vidéo et de voix avec une bonne stabilité et fiabilité.
Applications :Largement utilisé dans divers systèmes de communication par fibre optique, tels que les centres de données, les réseaux locaux (LAN) et les réseaux métropolitains (MAN). Les connecteurs standard tels que SC, FC et ST adoptent généralement le polissage de la face d'extrémité du PC.
Standard:La perte de réflexion standard industrielle pour les extrémités des PC est de -40 dB.
Caractéristiques:Les extrémités des PC sont relativement simples à fabriquer,-rentables et répondent aux besoins généraux de transmission de données, de vidéo et de voix avec une bonne stabilité et fiabilité.
Applications :Largement utilisé dans divers systèmes de communication par fibre optique, tels que les centres de données, les réseaux locaux (LAN) et les réseaux métropolitains (MAN). Les connecteurs standard tels que SC, FC et ST adoptent généralement le polissage de la face d'extrémité du PC.
Standard:La perte de réflexion standard industrielle pour les extrémités des PC est de -40 dB.
2.2 UPC (Contact Ultra Physique)
Définition:Les faces d'extrémité UPC sont des versions améliorées des faces d'extrémité PC, offrant de meilleures performances de polissage et une surface plus lisse, avec une forme en forme de dôme.
Caractéristiques:Les faces d'extrémité UPC offrent une perte de réflexion plus élevée (généralement proche de -50 dB ou mieux), réduisant efficacement l'impact de la lumière réfléchie sur la transmission du signal et améliorant la qualité et la stabilité du signal.
Applications :Largement utilisé dans les scénarios nécessitant une perte de rendement élevée, tels que les réseaux de télécommunications, les réseaux de télévision par câble et les centres de données. Les connecteurs UPC sont particulièrement adaptés aux modules SFP 10G/25G, offrant une perte d'insertion plus faible et une perte de retour plus élevée.
Standard:La perte de réflexion standard industrielle pour les faces d'extrémité UPC est de -50 dB.
Caractéristiques:Les faces d'extrémité UPC offrent une perte de réflexion plus élevée (généralement proche de -50 dB ou mieux), réduisant efficacement l'impact de la lumière réfléchie sur la transmission du signal et améliorant la qualité et la stabilité du signal.
Applications :Largement utilisé dans les scénarios nécessitant une perte de rendement élevée, tels que les réseaux de télécommunications, les réseaux de télévision par câble et les centres de données. Les connecteurs UPC sont particulièrement adaptés aux modules SFP 10G/25G, offrant une perte d'insertion plus faible et une perte de retour plus élevée.
Standard:La perte de réflexion standard industrielle pour les faces d'extrémité UPC est de -50 dB.
2.3 APC (Contact physique incliné)
Définition:Les faces d'extrémité APC présentent une conception inclinée à 8 degrés, qui dévie la lumière vers le revêtement selon un angle plutôt que vers la source lumineuse, réduisant ainsi davantage la perte de réflexion.
Caractéristiques:Les faces d'extrémité APC offrent la perte de réflexion la plus élevée (généralement -60 dB ou mieux), minimisant les interférences de la lumière réfléchie et améliorant la stabilité et la qualité du signal. Les connecteurs APC sont généralement verts, ce qui rend l'extrémité inclinée visible à l'œil nu.
Applications :Les faces d'extrémité APC sont largement utilisées dans des scénarios exigeant une perte de réflexion extrêmement faible, tels que les systèmes à fibre monomode-, les systèmes DWDM et les capteurs à fibre. Ils conviennent également aux réseaux de diffusion et aux réseaux CATV existants.
Standard:La perte de réflexion standard industrielle pour les faces d'extrémité APC est de -60 dB.
Caractéristiques:Les faces d'extrémité APC offrent la perte de réflexion la plus élevée (généralement -60 dB ou mieux), minimisant les interférences de la lumière réfléchie et améliorant la stabilité et la qualité du signal. Les connecteurs APC sont généralement verts, ce qui rend l'extrémité inclinée visible à l'œil nu.
Applications :Les faces d'extrémité APC sont largement utilisées dans des scénarios exigeant une perte de réflexion extrêmement faible, tels que les systèmes à fibre monomode-, les systèmes DWDM et les capteurs à fibre. Ils conviennent également aux réseaux de diffusion et aux réseaux CATV existants.
Standard:La perte de réflexion standard industrielle pour les faces d'extrémité APC est de -60 dB.
3. Conclusion
Connecteurs fibresont des dispositifs qui permettent des connexions détachables entre les fibres optiques, en alignant avec précision les faces d'extrémité pour maximiser le couplage de la lumière tout en minimisant l'impact du système. Ils influencent considérablement la fiabilité et les performances detransmission optiquesystèmes. La face d'extrémité du connecteur de fibre (par exemple, PC, APC) fait référence à la conception physique (plate ou inclinée) de la fibre elle-même, souvent notée dans des combinaisons telles que FC/PC ou FC/APC-où « FC » désigne le type de connecteur et « PC/APC » indique la conception de la face d'extrémité.
