1. Préface
Pourquoi avons-nous besoin du câble Cat8? Permettez-moi d'expliquer la raison.

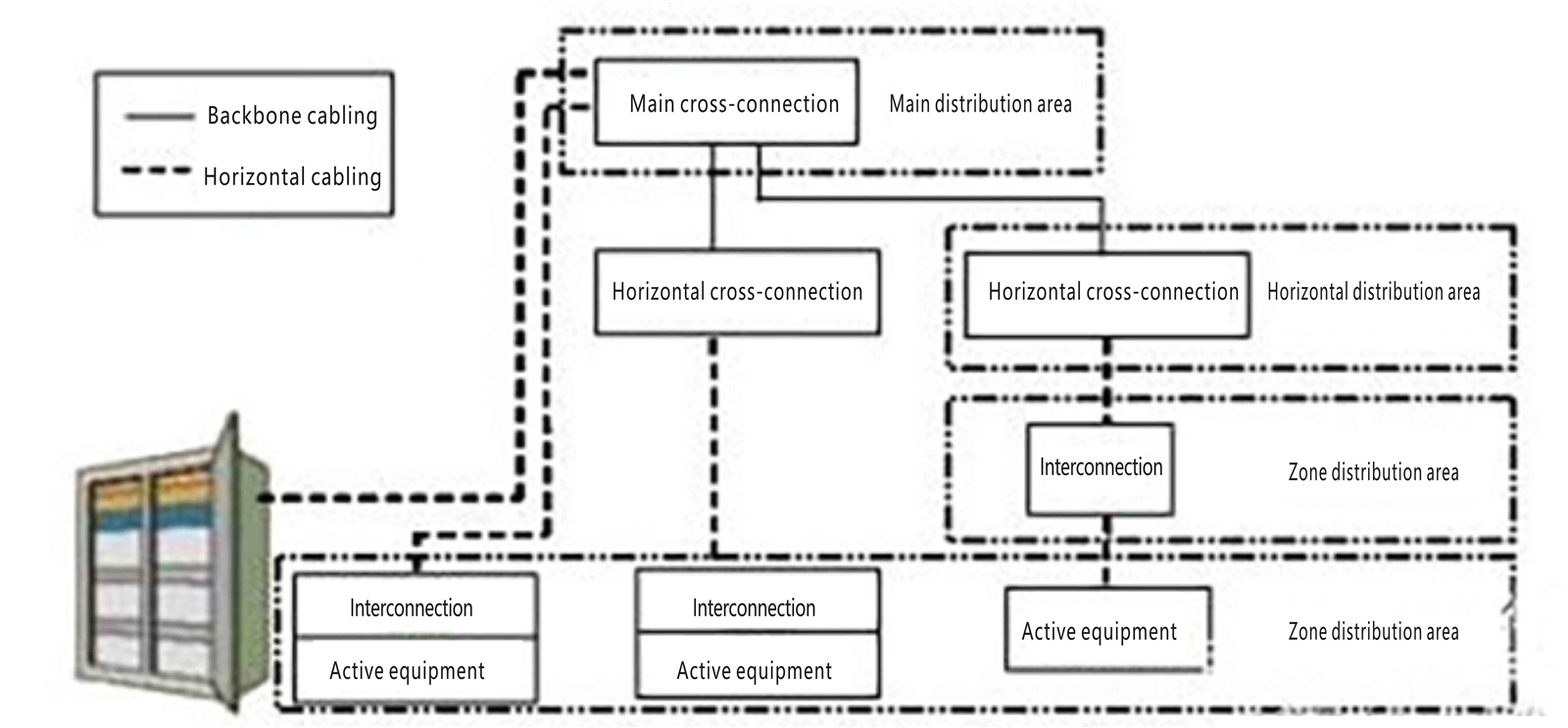

Avec le développement de la technologie et les demandes croissantes des personnes, une transmission à grande vitesse est nécessaire pour tout, en particulier dans les centres de données. Les centres de données sont principalement composés de la zone de distribution principale (MDA), de la zone de distribution horizontale (HDA) et de la zone de distribution de l'équipement (EDA). De plus, il existe également des zones d'accès et des zones de distribution de zones (ZDA). La situation spécifique de chaque zone est indiquée dans le diagramme ci-dessous:
La plupart des systèmes de câblage de fibres de centres de données à haute densité adoptent des solutions de câblage de fibres pré-terminantes à densité, haute densité et évolutives. Avec la concentration croissante d'équipement de réseau dans les installations de centres de données, telles que les serveurs de lame, les commutateurs de base et les commutateurs de réseau de stockage, la densité du port continue d'augmenter. Si des produits de câblage traditionnels sont utilisés, ils occuperont une quantité importante d'espace efficace dans les armoires du centre de données. En raison de la limitation de longueur des canaux Cat 8 / Classe I et Classe II étant de 30 mètres, il est principalement appliqué dans les centres de données où le câblage traditionnel complet 100- n'est pas requis. Le câblage de la colonne vertébrale et le câblage horizontal peuvent également être utilisés dans des bâtiments d'entreprise réguliers. La distance de la colonne vertébrale dans de nombreux bâtiments est inférieure à 30 mètres, et de nombreux points d'accès à l'intérieur ne nécessitent pas de câbles longs. On peut prévoir que la vitesse des points d'accès dépassera 10 Gbit / s à l'avenir, donc un meilleur câblage que Cat6A est nécessaire pour réaliser l'interconnexion entre les zones d'accès, la zone de distribution principale (MDA) et la zone de distribution horizontale (HDA). Par conséquent, "Cat8" est devenu le principal choix de câblage futur. Alors que nous entrons dans le second semestre 2023, selon les informations de la chaîne d'approvisionnement, le volume de commande en gros B2B de nombreuxCâble CAT8Les fabricants ont déjà augmenté considérablement, commeCobtel.
2. Qu'est-ce que le câble Ethernet Cat8?

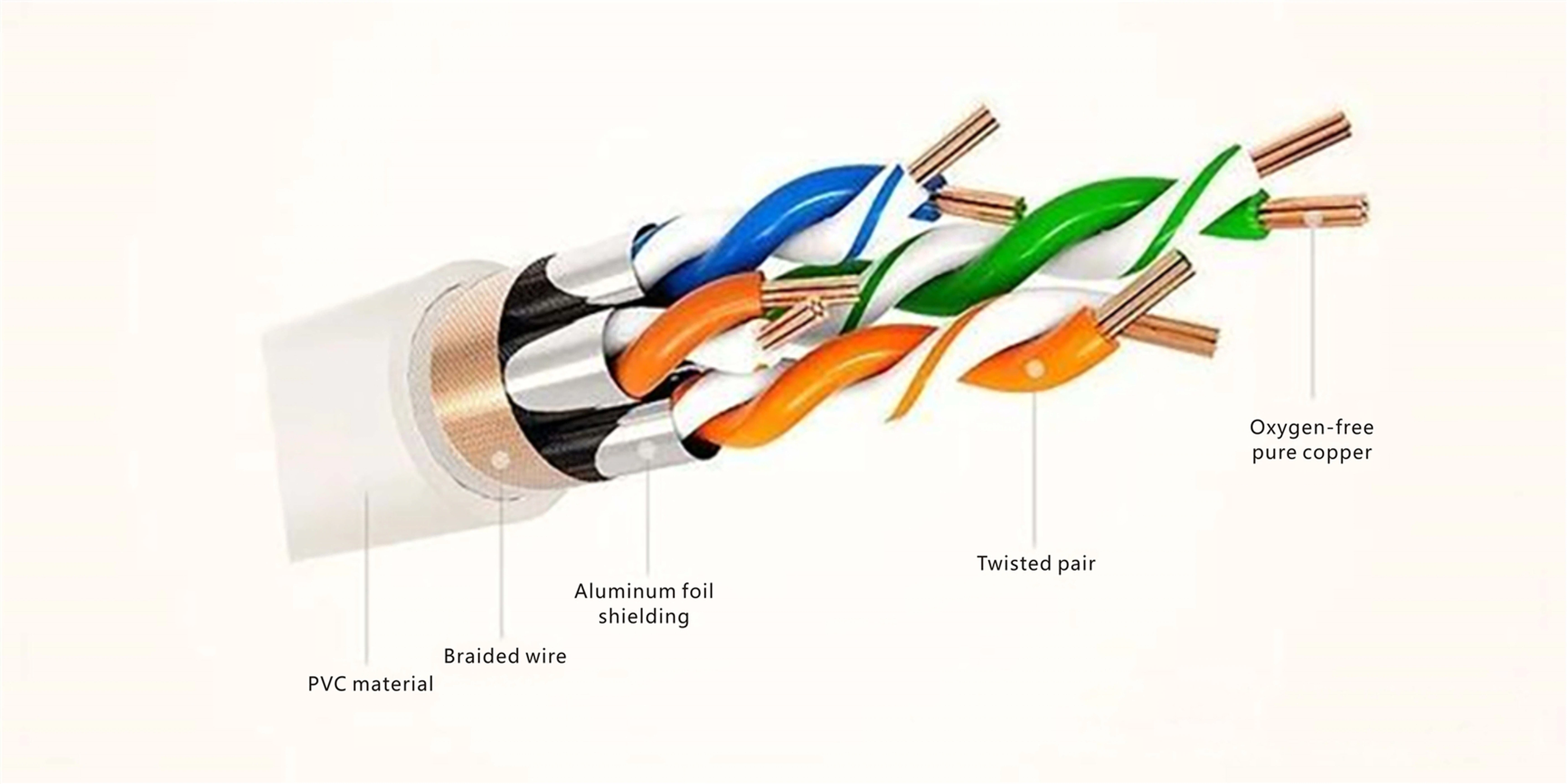

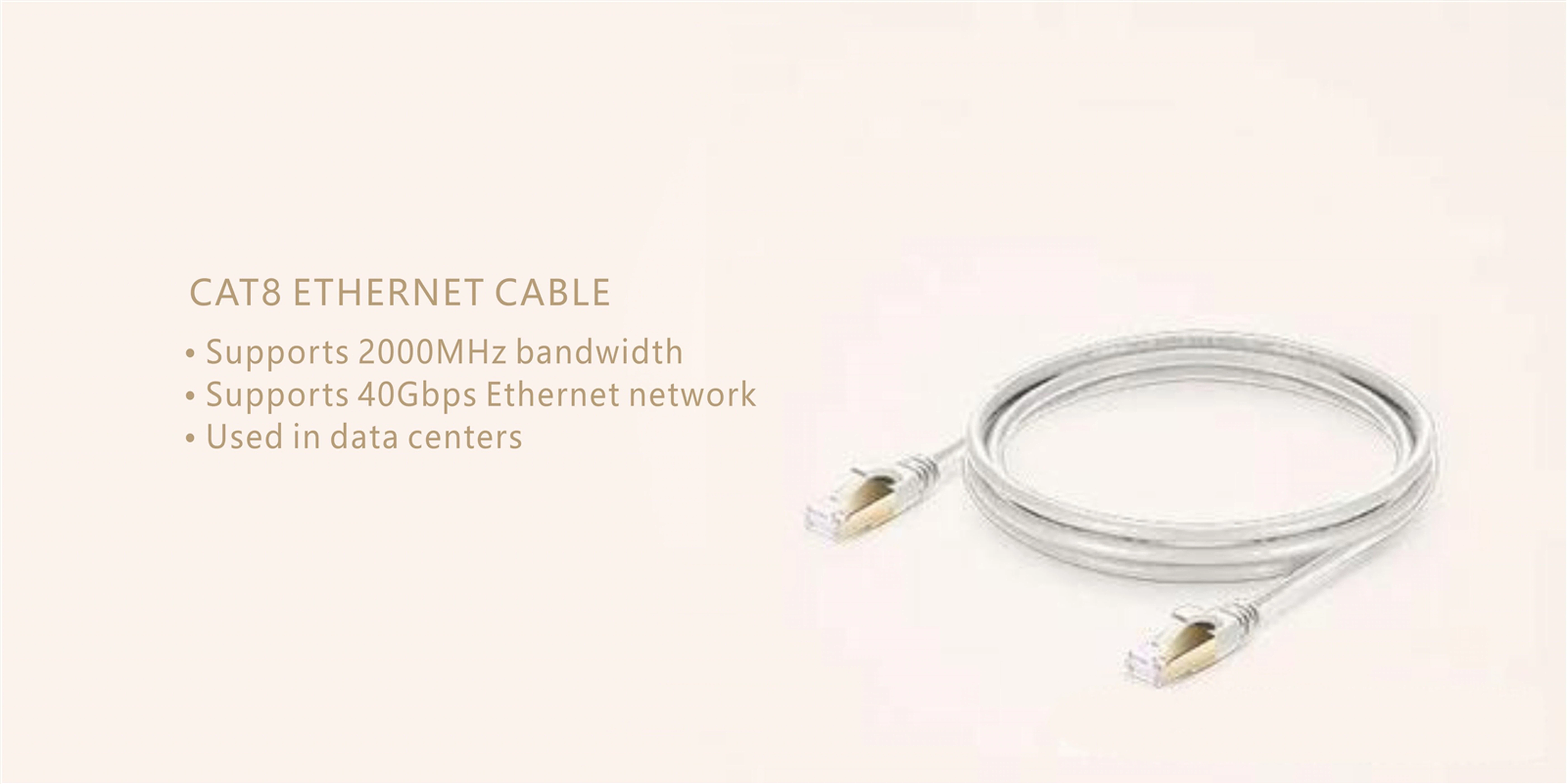

Le câble Ethernet Cat8, également connu sous le nom de câble de catégorie 8, est la dernière génération de câbles réseau à double blindage (SFTP). Il se compose de deux paires de fils et prend en charge une bande passante allant jusqu'à 2000 MHz, permettant des vitesses de transmission allant jusqu'à 40 Go / s. De plus, les câbles Cat8 sont compatibles avec tousCâbles RJ45, ce qui les rend spécifiquement conçus pour les applications 25/40 gbase-T. Cependant, ils ont une distance de transmission plus courte de seulement 30 mètres, ce qui les rend particulièrement adaptés à la connexion des serveurs, des commutateurs, des panneaux de correctifs et d'autres équipements dans des environnements de centre de données à courte distance.
2.1 Normes pour le câble Ethernet Cat8
Les normes de test de câblage sont définies dans un ensemble distinct de normes. La TIA 1152- Une norme a été approuvée à l'automne 2016 et spécifie les paramètres et la précision requis pour la certification de câblage structurée basée sur la catégorie de performances ANSI / TIA Cat8. La norme d'édition IEC correspondante 61935-1 5, pour être approuvée à l'automne 2017, définit les paramètres et la précision requis pour la certification de câblage structurée basée sur la catégorie de performances ISO / IEC jusqu'à la classe II. Il différencie également les limites de précision entre la classe I et la classe II lors des tests à la fréquence 2000 MHz.
Ces deux normes définissent comment tester les composants de câblage de Cat5e à Cat8.2 et la précision requise dans la plage de fréquences de 2 GHz.
2.2 Les catégories du câble Ethernet Cat8
Dans la norme ISO / IEC 11801, les câbles Ethernet Cat8 sont classés en classe I et classe II en fonction des niveaux de canaux. Les câbles CAT8 de classe I ont des types de blindage tels que U / FTP et F / UTP, et ils sont en arrière compatibles avec les interfaces de connecteur RJ45 de Cat5e, Cat6 et Cat6A. Les câbles CAT8 de classe II ont des types de blindage tels que F / FTP ou S / FTP et sont en arrière compatibles avec les interfaces de connecteur TERA ou GG45.
2.3 Actuellement, modules de connecteur qui prennent en charge les câbles Ethernet Cat8
Incluez les modules de connecteur CAT8 (ANSI / TIA) /8.1 (ISO / IEC) avec des interfaces RJ45 et des modules de connecteur Cat8.2 (ISO / IEC) avec des interfaces "non-RJ45" telles que TERA, ARJ45, GG45 et MMCPRO. Ces modules peuvent être utilisés pour construire un câblage structuré avec une bande passante allant jusqu'à 2000 MHz, prenant en charge les applications de 25/40 gbas-T (IEEE 802.3BQ).
2.4 Testers traditionnels prenant en charge les essais de câbles Ethernet Cat8
Actuellement, les testeurs traditionnels qui prennent en charge les tests de câbles Ethernet CAT8 incluent Fluke DSX -8000, JDSU Certifier40G et Wirexpert 500. Parmi eux, Wirexpert 500 est le seul testeur EA Cat6A / Class II 500MHz pour prendre en charge les tests de certification CAT8 et Class II de classe II CAT8. Pour garantir la précision des tests, l'instrument doit être retourné à un centre de service autorisé pour la mise à niveau. Le softing effectuera les étapes de mise à niveau nécessaires et terminera l'étalonnage d'usine à 2500 MHz.
2.5 Avantages du câble Ethernet Cat8
Comme mentionné ci-dessus, le câble Ethernet Cat8 peut partager le port RJ45, ce qui signifie qu'il peut facilement améliorer les vitesses de réseau de 1 g à 10g, 25g et 40g. De plus, les câbles Cat8 sont plug-and-play et peuvent être terminés sur le terrain comme les autres catégories de câbles, ce qui les rend faciles à déployer. De plus, en raison du faible coût des câbles Ethernet, les câbles de paire torsadés ont toujours été la solution la plus rentable dans les réseaux Ethernet, et les câbles Cat8 ne font pas exception. Par conséquent, lors du déploiement des réseaux de 25 g / 40 gbase-T, les câbles CAT8 sont plus rentables que les cordons de patch à fibre optique pour les distances de transmission plus courts que 30 mètres, et lorsque la distance de transmission est inférieure à 5 mètres, l'utilisation de câbles Cat8 peut économiser plus de coûts par rapport aux câbles haut débit.
2.6 Différences entre Cat8 Ethernet Cable et Cat5e, Cat6, Cat6a et Cat7 / Cat7a Ethernet Cables
Actuellement, il existe cinq types communs de câbles sur le marché: Cat5e, Cat6, Cat6A, Cat7 et Cat7A. Alors, quelles sont les différences entre le câble Ethernet Cat8 et ces câbles? Le tableau ci-dessous montre les paramètres de ces câbles:
Depuis le tableau ci-dessus, on peut voir que le câble Ethernet Cat8, comme le câble Cat7 / Cat7a, appartient à la catégorie des paires torsadés blindés et peut être appliquée dans les centres de données et les environnements à large bande passante à grande vitesse. Bien que la distance de transmission du câble Cat8 ne soit pas aussi longue que celle du câble Cat7 / Cat7a, sa vitesse et sa fréquence dépassent de loin celles du câble Cat7 / Cat7a. Les différences entre Cat8 Ethernet Cable et Cat5E, les câbles Cat6 / Cat6A sont significatives, principalement en termes de vitesse, de fréquence, de distance de transmission et d'applications.
2.7 Applications du câble Ethernet Cat8
Cabringage de la colonne vertébrale:
Étant donné que la limitation de la longueur des canaux CAT8 Ethernet Cable / Class I et Class II est de 30 m, il est principalement utilisé dans les centres de données sans avoir besoin de câblage complet de 100 m traditionnel. Le câblage de la colonne vertébrale et le câblage des points d'accès peuvent également être utilisés dans les bâtiments des entreprises conventionnelles. De nombreux bâtiments ont des épine dorsales inférieurs à 30 mètres, et de nombreux points d'accès à l'intérieur ne nécessitent pas de câbles longs. On peut prévoir que la vitesse des points d'accès dépassera 10 gbit / s à l'avenir, nécessitant un meilleur câblement que Cat6A.
Pour les ménages, certaines applications peuvent également servir de catalyseurs pour le câblage structuré à grande vitesse. La longueur typique du câblage dans les maisons est à peu près la même que celle des centres de données, de sorte que le câble Ethernet Cat8 peut également devenir un choix de câblage orienté vers l'avenir pour les maisons. En particulier en termes de durabilité, le câblage à domicile est à long terme ou permanent, et les câbles CAT8 pré-installation sont un excellent choix.
Vitesse Ethernet 2.8 Cat8 :
L'application la plus courante est 40 gbase-T. L'IEEE a fait un mouvement relativement nouveau, une vitesse Ethernet 25 gbase-T. Il s'avère que 25 gbase-T trouve en fait plus de supporters que 40 gbase-T. L'une des raisons est le coût, car les émetteurs-récepteurs de 25 gbases-T ont des coûts de production inférieurs à ceux de 40 gbase-T. Une autre raison est l'agrégation de vitesse. Dans les centres de données, la vitesse supérieure suivante est 100 gbit / s Ethernet, généralement sur le câblage à fibre optique. L'agrégation de 4 x 25 gbit / s dans une liaison 100 gbit / s est plus facile que d'agrégation de 40 gbit / s dans une liaison 100 gbit / s.
Actuellement, les câbles Ethernet Cat8 ont reçu une grande attention des principaux transporteurs et fabricants, fournissant un support de transmission rentable pour l'infrastructure réseau. Avec les changements rapides de l'ère de l'information du réseau, les câbles Cat8 ont d'excellentes perspectives de marché. Les câbles Ethernet Cat8 peuvent répondre aux demandes du public pour une transmission efficace et des signaux stables. Alors que la demande de performances de transmission continue d'augmenter parmi la population générale, les câbles Cat8 deviendront progressivement le principal câblage de l'équipement pour la transmission de courte distance.
3. Introduction aux câbles Cat5e / Cat6 / Cat6a / Cat7, et la comparaison avec les câbles Cat8.
3.1 Qu'est-ce que le câble Ethernet Cat5e?
Cat5e (catégorie 5e) est l'option la moins chère mais la plus lente. Il prend en charge des vitesses de transfert de données allant jusqu'à 1 gigabit par seconde (Gbps), une fréquence de 100 MHz et une longueur maximale de 328 pieds. Il réduit la diaphonie entre les fils du câble, réduisant ainsi les chances d'erreurs d'interférence et de transmission. Bien qu'il offre des performances solides pour la plupart des applications aujourd'hui, Cat5e offre moins d'opportunités pour les mises à niveau futures.
3.2 Qu'est-ce que le câble Cat6?
Le câble Cat6, également connu sous le nom de câble Ethernet de catégorie 6, se compose de quatre paires de fils de cuivre. Il prend en charge les connexions Ethernet jusqu'à 10 Gbit / s, et dans des conditions normales, il peut atteindre une vitesse de transmission maximale de 1 Gbit / s à moins de 100 mètres. Lors de la transmission à des vitesses de 10 Gbps, les câbles Cat6 prennent en charge les distances de 37-55 (selon la diaphonie), et ils peuvent transmettre des signaux à des fréquences allant jusqu'à 250 MHz, ce qui signifie que les signaux peuvent voyager à travers le câble à cette fréquence. Surtout, il utilise le connecteur standard RJ -45 et est en arrière compatible avec ses versions précédentes comme Cat5 et Cat5e.
3.3 Qu'est-ce que le câble Cat7?
Le câble Cat7, également connu sous le nom de câble Ethernet de catégorie 7, prend en charge la communication Ethernet à grande vitesse de jusqu'à 10 Gbit / s. Le câble Cat7 est en arrière compatible avec les catégories de câbles Cat6, Cat5 et Cat5E. Il utilise des câbles blindés pour fournir un mètre 100-, 4- canal du connecteur et est conçu pour la transmission du signal à une fréquence de 600 MHz.
Les câbles CAT7 nécessitent des paires torsadées entièrement blindées, connues sous le nom de paire torsadé blindé (SSTP) ou de câblage à paire torsadé à torsion en papier blindé (SFTP), pour éliminer complètement la diaphonie externe et améliorer considérablement la résistance au bruit. Par conséquent, même avec des câbles plus longs, des vitesses plus élevées peuvent être réalisées.
3.4 Comparaison des câbles Cat6 contre Cat7 contre Cat8
Cat6 contre Cat7:
Dans la comparaison entre Cat6 et Cat7, deux facteurs importants à considérer sont la fréquence de transmission et la longueur de câblage.
Sur la base des informations fournies:
Fréquence de transmission:
Le câble Cat6 offre des performances allant jusqu'à 250 MHz.
Le câble Cat7 a une fréquence de transmission nominale allant jusqu'à 600 MHz.
Longueur de câblage:
La longueur de câblage maximale pour Cat6 est de 100 mètres à 1 Gbit / s.
Cat7 prend également en charge 100 mètres mais à 10 Gbit / s.
En termes de prix du câble, les câbles CAT7 sont généralement plus chers que les câbles Cat6 dans des conditions similaires. Si ni l'un ni l'autre n'est abordable, Cat5e est également un bon choix pour les réseaux 10G.
Soit dit en passant, la durabilité des câbles Cat6 et Cat7 diffère également. Le cycle de vie estimé du câble Cat6 est d'environ 10 ans, tandis que le câble Cat7 a une durée de vie d'environ 15 ans.
Cat7 contre Cat8:
Dans la comparaison entre Cat7 et Cat8, la fréquence de transmission et la longueur de câblage sont également des facteurs importants.
Fréquence de transmission:
Le câble Cat7 offre les performances jusqu'à 600 MHz.
Le câble Cat8 offre des performances jusqu'à 2000 MHz.
Longueur de câblage:
La longueur de câblage maximale pour Cat7 est de 100 mètres à 10 Gbit / s.
Le câble Cat8 a une longueur de câblage de 30 mètres à 25 Gbit / s ou 40 Gbit / s.
En ce qui concerne le prix du câble, les câbles Cat8 sont plus chers que les câbles Cat7 en raison des fonctionnalités uniques qui les distinguent des câbles Ethernet précédents.
