Concernant la question deTypes de bouchons RJ45, de nombreux amis ont posé des questions connexes, dont la plupart surviennent pendant les projets. Bien que cela puisse sembler simple, c'est aussi le domaine le plus commun pour les erreurs dans les projets. Quant à cette question, résumons et fournissons une explication complète deTypes de bouchons RJ45, les fonctions de chaque noyau dans des câbles de paire torsadés, tous les types de bouchons RJ45 utilisés pour Cat 5, Cat 6 et Chat 7 câbleset répondre à diverses questions liées aux types dePlugs rj45et leurs applications danscâbles de paire torsadés.
1. Séquence de fil et distance de transmission

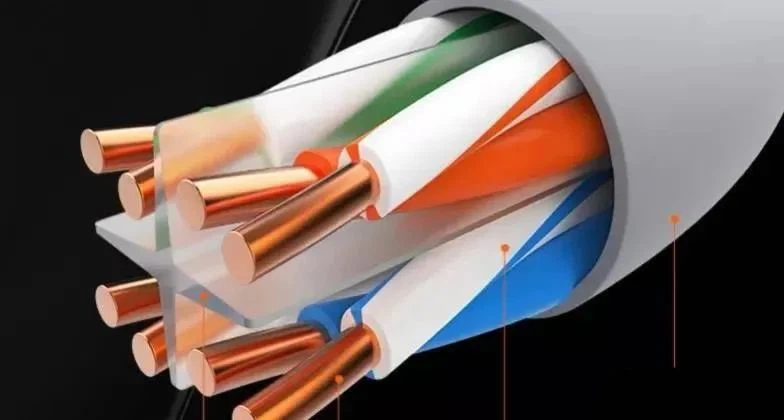

Premièrement, il est essentiel de comprendre l'objectif global des huit conducteurs de cuivre. Les huit conducteurs de cuivre sont tordus ensemble à une densité spécifique pour réduire les interférences électromagnétiques mutuelles. De cette façon, lors de la transmission de signaux électriques, les ondes rayonnées entre les conducteurs s'annulent mutuellement, éliminant efficacement les interférences. Le nom "paire torsadé" est dérivé de cette construction.
Paire torsadé Les câbles ont été initialement utilisés pour transmettre des signaux téléphoniques et ont ensuite été progressivement introduits dans la transmission du signal numérique. De nos jours, les câbles de paire torsadés Cat5 et Cat6 sont de nos jours. Cat5 etCâbles Cat6peut atteindre une bande passante de 1000 Mbps. Cependant,Câble Cat5 a une distance plus courte pour transmettre des signaux de gigabit. Si vous utilisez Cat5 pour les réseaux Gigabit, il est recommandé de contrôler la distance à moins de 30 mètres.
Un inconvénient des câbles de paire torsadés est leur distance de transmission limitée. Généralement, ils peuvent atteindre jusqu'à 100 mètres, tandis que les câbles de meilleure qualité peuvent atteindre environ 120 mètres.
Pour les réseaux Gigabit typiques, quatre paires de fils (huit cœurs) sont utilisées. Pour les réseaux inférieurs à 100 Mbps, généralement, seuls quatre fils sont utilisés: 1, 2, 3 et 6.
Séquence de ligne standard (T568B): Les deux extrémités de la ligne ont la même séquence, qui est: orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, brun-blanc, marron.
La séquence de ligne 568A n'est plus nécessaire pour se souvenir, car elle n'est plus utilisée.
2. Fonctions de chaque noyau
Pourquoi les câbles de paire torsadés utilisent-ils les noyaux 1, 2, 3 et 6 (1236)? En effet, chaque noyau sert une fonction spécifique:
N ° 1. Données de sortie (+)
Non 2. Données de sortie (-)
N ° 3. Données d'entrée (+)
N ° 4. Réservé pour l'usage téléphonique
Non 5. Réservé pour l'utilisation téléphonique
No 6 Données d'entrée (-)
Non 7 réservé pour l'utilisation téléphonique
Non 8. Réservé pour l'utilisation téléphonique
Comme nous pouvons le voir, bien qu'il y ait huit cœurs dans des câbles de paire torsadés, dans des réseaux de 100 Mbps largement utilisés, seuls quatre noyaux sont réellement utilisés: 1, 2, 3 et 6, qui remplissent respectivement les fonctions de réception et de transmission des signaux. Les noyaux 4, 5, 7 et 8 sont bidirectionnels et réservés à d'autres utilisations.
Cependant, dans les réseaux fonctionnant au-dessus de 100 Mbps, les huit cœurs sont utilisés. Par exemple, pour les câbles de catégorie 6 ou plus, non seulement les noyaux 1, 2, 3 et 6 sont utilisés, mais les huit cœurs sont nécessaires; Sinon, le réseau peut devenir instable.
De plus, il existe un facteur clé: la distance de transmission et la stabilité du câble sont affectées par les matériaux utilisés. Certains fabricants peuvent utiliser du cuivre pur pour seulement quatre des huit cœurs de la production de câbles, tandis que les quatre autres noyaux peuvent être en aluminium recouvert de cuivre, en acier enduit de cuivre ou même en fer à revêtement de cuivre. Par conséquent, le choix des fabricants réputés (comme le cobtel) est crucial.
Les câbles inférieurs peuvent subir une atténuation de transmission grave des données, entraînant une réduction significative des distances de transmission.
3. La différence entre les bouchons Cat5e et Cat6:

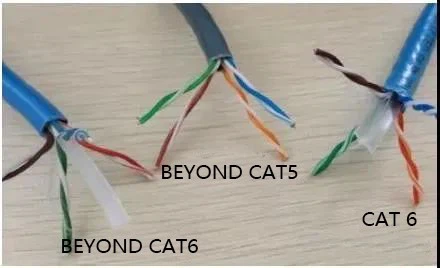

Maintenant que nous avons compris les propriétés des câbles de paire torsadés, concentrons-nous sur les différences entreBouchons Cat5eetBouchons Cat6. Tout d'abord, comparons les câbles Cat5e et Cat6.
Cat5e / Cat5:
Diamètre du noyau: 0. 511mm
Zone transversale: 19,625 mm²
Cat6:
Diamètre du noyau: 0. 574 mm
Zone transversale: 30.1754 mm²
3.1 Plug Cat5e:

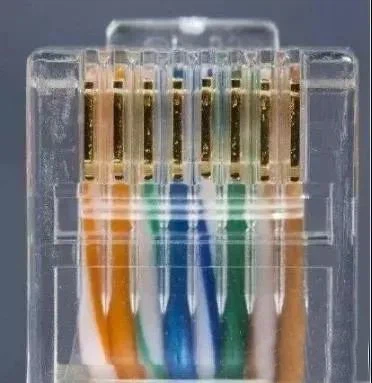

Vue avant duPlugs Cat5e RJ45, montrant les huit cœurs disposés en ligne droite.
Vue latérale des bouchons CAT5E RJ45, indiquant deux dents dans les points de contact.
3.2 Plug Cat6:
Le bouchon CAT6 RJ45 est disponible en designs une pièce et deux pièces. Concentrons-nous sur la conception en deux pièces.
Le deux pièces Plug Cat6 RJ45est différent du bouchon traditionnel Cat5E RJ45 car il se compose de deux parties: le diviseur interne et la coque extérieure.

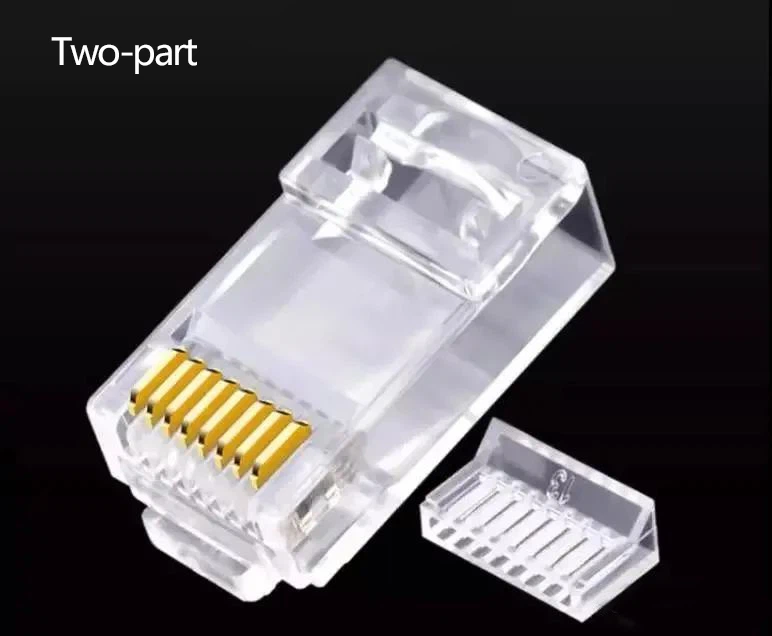

Conception en deux pièces (fiche et diviseur RJ45).
Vue avant des bouchons CAT6 RJ45 avec les huit cœurs disposés dans un motif entrelacé.

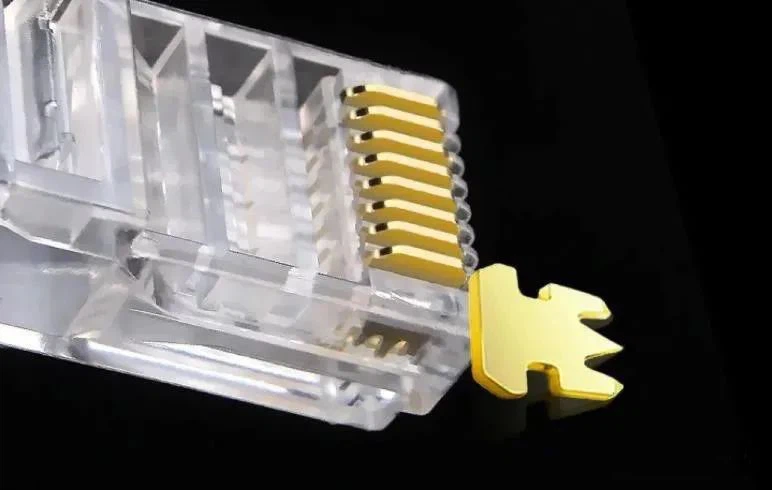

Plug Cat6 RJ45 avec trois points de contact pour la compression.
3.3 Méthode de terminaison du bouchon Cat6:

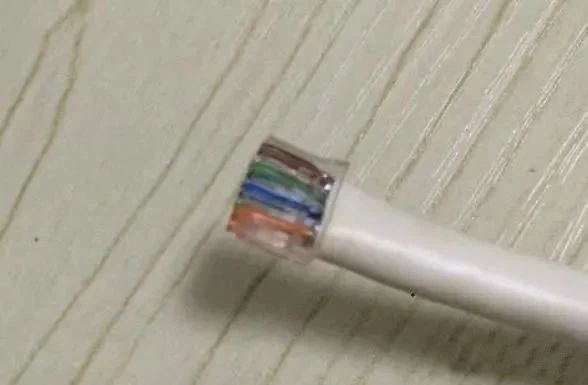

En raison des caractéristiques de la prise Cat6 RJ45, la méthode de câblage diffère également. Il s'agit d'utiliser un module de diviseur supplémentaire.

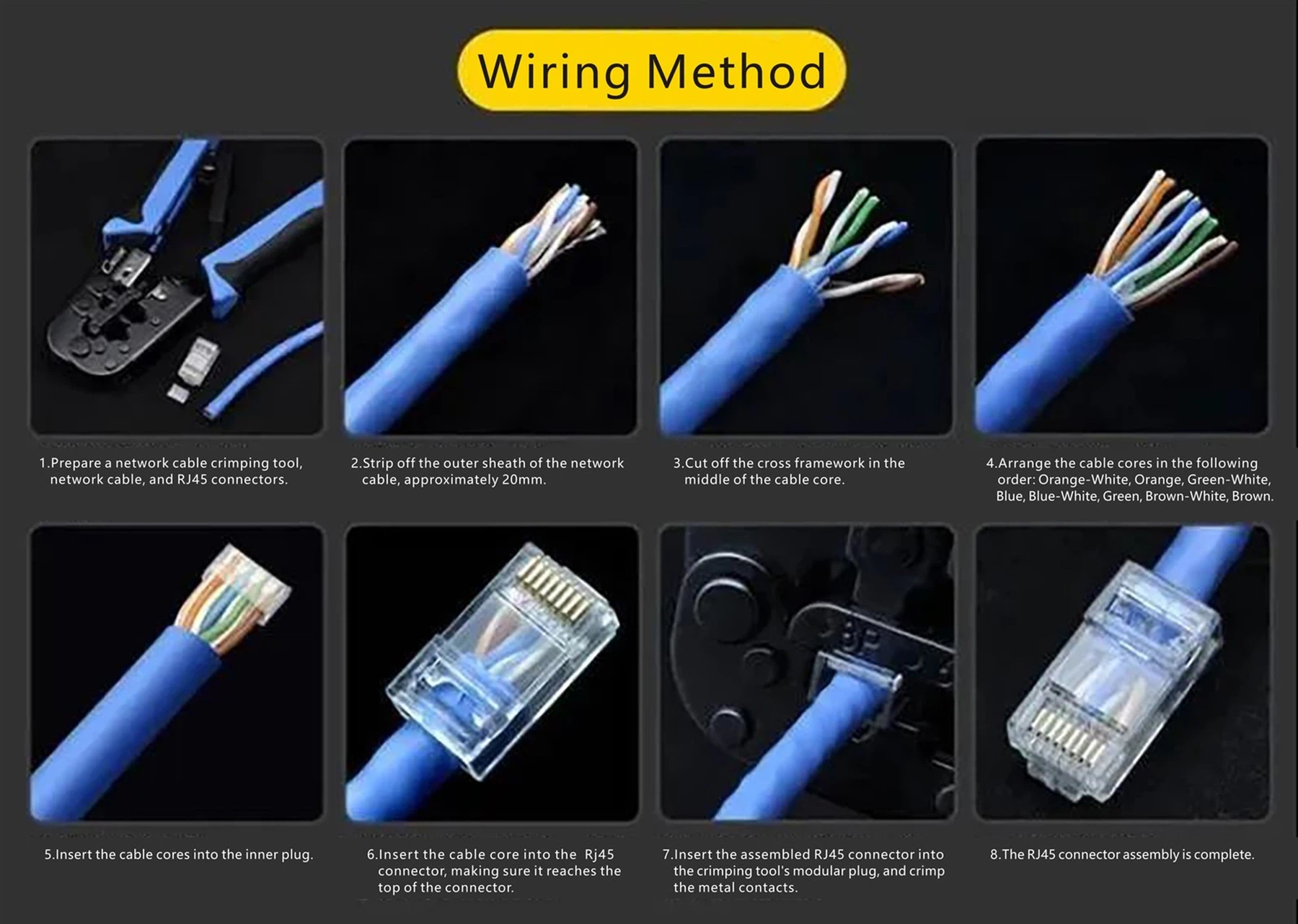

Étapes spécifiques pour terminer la prise Cat6 RJ45:
Les câbles Cat6 ont les huit cœurs disposés dans un motif interlacé de haut en bas, avec des emplacements métalliques plus grands. Les points de contact avant ont trois fourches, offrant une zone de contact plus grande lors de la compression des noyaux. Les bouchons CAT6 RJ45 sont couramment utilisés pour les réseaux Gigabit et sont également compatibles avec des réseaux de 100 Mbps.
3.4 Les câbles CAT6 peuvent-ils utiliser les bouchons CAT5E RJ45?
Les noyaux de cuivre des câbles Cat6 sont plus épais que ceux des câbles Cat5E. La différence d'épaisseur du noyau entraîne différentes tailles de trous à l'intérieur des bouchons RJ45. Le trou d'entrée pour Cat5e est de 1,02 mm, tandis que pour Cat6, il est de 1,08 mm. Si un système CAT6 utilise des bouchons Cat5E RJ45, il peut provoquer une diaphonie proche (suivante) et affecter les performances du système.
Les deux types de bouchons RJ45 ont les mêmes dimensions extérieures, donc s'il s'agit d'un système CAT5E, les bouchons CAT6 RJ45 peuvent être utilisés pour cela.
4. Quels types de bouchons RJ45 sont utilisés pour les câbles Cat7? Comment faire des prises RJ45?
4.1 Plug Cat7:
Comme on peut le voir, lePlugA un boîtier de bouclier en métal.Câbles Cat7Adoptez un bouclier à une paire puis une structure globale du bouclier. Par conséquent, les bouchons Cat7 RJ45 sont protégés, offrant une élimination plus efficace de la diaphonie entre les paires.
Câble Cat7
Plug
4.2 Terliantion des bouchons Cat7:
Outils requis:Plug Cat7 RJ45, strip-teaseuse, ciseaux,outil d'état, testeur de câble.
Pour une compréhension plus vive, nous avons fourni une vidéo pour expliquer le processus de création de branches Cat7.
4.3 Applications des câbles Cat7:
Les câbles CAT7 sont généralement utilisés dans des scénarios qui nécessitent une transmission à grande vitesse et une bande passante élevée, telles que la vidéoconférence, la diffusion de supports en streaming, les appels vocaux basés sur le réseau, l'informatique en grille et les réseaux de stockage.
En raison de leur compatibilité avec la transmission des données Ethernet 10/100/1000 / 10 gbas-TX, ils sont également largement utilisés dans le câblage horizontal intérieur à haute demande. En raison de leurs capacités de blindage fortes, les câbles Cat7 conviennent au blindagecentres de donnéeset les réseaux sécurisés.
En raison de leur compatibilité avec la transmission des données Ethernet 10/100/1000 / 10 gbas-TX, ils sont également largement utilisés dans le câblage horizontal intérieur à haute demande. En raison de leurs capacités de blindage fortes, les câbles Cat7 conviennent au blindagecentres de donnéeset les réseaux sécurisés.
