Trois problèmes communs dans les projets de surveillance et comment les résoudre

Dans cet article, jetons un coup d'œil aux principales raisons pour lesquelles les séquences de caméras de réseau peuvent éprouver des décalages, non afficher ou apparaître par intermittence.

Les fabricants de caméras de réseau peuvent avoir des défauts techniques inhérents, ce qui fait que les caméras subissent des retards importants après un fonctionnement prolongé, dépassant de loin le temps de retard stipulé par les normes nationales. Cela fait paraître les images saccadées. Ce n'est qu'en coupant l'alimentation de la caméra qu'il peut revenir à la normale. Il est recommandé de choisir des marques bien connues avec un service après-vente fiable pour l'équipement de surveillance.



Pour les clients utilisant des enregistreurs vidéo numériques à haute définition réseau (DVR) pour l'affichage et le stockage, la capacité de décodage du DVR affecte également la douceur de la vidéo. Si le nombre d'écrans connectés dépasse la capacité de décodage maximale du décodeur, ou si la puce centrale du DVR n'est pas assez puissante, elle peut entraîner un décalage d'écran.



Dans de nombreux projets de surveillance, les NVR sont souvent entièrement chargés ou liés à des caméras de résolution excessivement élevée, dépassant les capacités du NVR. Cela peut provoquer des ressources NVR insuffisantes, conduisant à un décalage d'écran ou à un non-jeu. La réduction du débit binaire ou du nombre d'appareils connectés peut aider à résoudre ce problème.



Utilisation de câbles de réseau de faible qualité qui ne sont pas faits de cuivre sans oxygène. Les câbles de réseau national standard ne doivent pas dépasser 100 mètres de distance de transmission recommandée. Les câbles de mauvaise qualité dégradent considérablement les performances de transmission. Si des câbles inférieurs sont utilisés, les images initiales peuvent être normales, mais à mesure que les lignes s'oxydent et se décomposent, la perte de transmission du signal, la connexion intermittente et le décalage d'écran peuvent se produire. Il est conseillé de choisir des câbles de réseau standard nationaux de haute qualité pendant la construction et de tester la résistance de 100 mètres pour évaluer la qualité du câble.



Si un interrupteur sans fil est choisi, il peut provoquer un décalage d'écran. Lors de la sélectioncommutateurs Ethernet, il faut non seulement considérer le taux de transfert des paquets et la bande passante du plan arrière, en particulier pour les commutateurs de base. De nombreux fabricants nationaux exagèrent ces deux points de données, ne reflétant pas les performances réelles du commutateur. Par conséquent, il est crucial de choisir des marques bien connues et de bien comprendre le but et les paramètres du commutateur.

Il est recommandé d'utiliser un commutateur de 100 Mbps pour moins de 8 points et un commutateur avec un port de téléchargement de 1000 Mbps pour plus de 8 points. Pour plus de 50 points, une structure de réseau d'agrégation à trois couches est nécessaire, le commutateur de base étant une marque réputée. Beaucoup de gens choisissent des marques moins chères pour économiser de l'argent, conduisant à des difficultés à identifier la cause des défauts à l'avenir.

Pour le décalage d'écran, la réduction de la fréquence binaire ou de la fréquence d'images peut généralement résoudre le problème, mais cela sacrifie la clarté de l'image. Si une clarté d'image élevée est requise, il n'est pas recommandé d'utiliser cette méthode. Identifiez plutôt la cause profonde du problème pour la résoudre.

En ce qui concerne le décalage, le réseau industriel actuel faible ajoute un problème courant:

La surveillance de l'aperçu est fluide, mais la lecture est laggy?
Cela est généralement dû à une faible vitesse de lecture du disque dur ou à une configuration matérielle insuffisante liée aux performances de lecture / écriture dans le DVR. Vous pouvez sauvegarder les images de surveillance à un lecteur USB et le voir sur un ordinateur ordinaire. Il est également recommandé d'utiliser des disques durs spécifiques à la surveillance et de vérifier les paramètres lors de l'achat.





Pendant les projets de surveillance, un problème courant est que certaines images de caméra ne s'affichent pas. Résumons les causes et solutions possibles.



Après avoir configuré le système de surveillance et l'alimenter, certaines images de l'appareil photo ne s'affichent pas. Beaucoup de gens soupçonnent d'abord le taux binaire et essaient de le réduire, mais le problème persiste.

Ça pourrait être uncâble réseauproblème. Les câbles sont à moins de 100 mètres et sontCAtégoire 5E, testé avec un testeur de câble, et s'est avéré bien. Problèmes de puissance? Des tests approfondis sur l'alimentation ne donne aucun résultat.

Il s'avère que les caméras non diffusées sont toutes des mètres 80-90 de l'hôte. Bien que cette distance soit bien, le problème est concentré ici. Le test de la résistance des câbles révèle qu'il dépasse 30 ohms. Les câbles sont en aluminium vêtu de cuivre, pas en cuivre sans oxygène, acheté à partir de canaux non standard. Les câbles en cuivre sans oxygène standard devraient avoir une résistance ne dépassant pas 10 ohms par 100 mètres. Les remplacer par des câbles standard nationaux résout le problème.



Dans un projet de maintenance, soudainement, les images de plus d'une douzaine de caméras ne s'affichent pas. Cela indique généralement un problème d'alimentation.

.

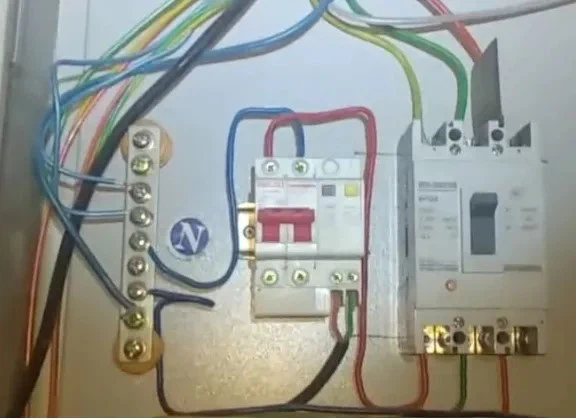

Lors de la vérification, ces caméras sont toutes alimentées par la même source. Les tests de la boîte de courant faible à l'alimentation révèlent un disjoncteur de fuite défectueux.

Le remplacer restaure les images.

Par conséquent, les disjoncteurs de fuite nécessitent une inspection régulière pendant l'entretien de la surveillance.



Après avoir terminé un projet de surveillance, un appareil photo ne s'affiche pas, tandis que d'autres vont bien.

Ceci est souvent négligé. Des vérifications détaillées de l'alimentation, du remplacement de la caméra et des câbles de réseau ne donnent aucun résultat.

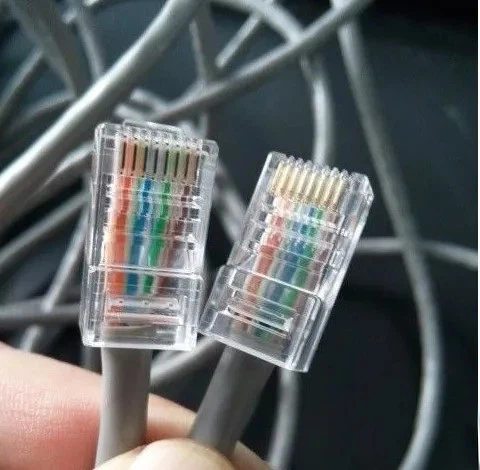

Le problème réside dans les détails. PendantPlugs rj45construction, force excessive lors du dépouillement dupaire torsadéPeut presque couper le câble, ou les connecteurs peuvent ne pas être câblés en fonction des séquences standard. Bien qu'ils puissent être testés comme fonctionnels, ils peuvent provoquer une perte grave de paquets dans les réseaux de gigabit. La réadaptation des connecteurs en fonction des méthodes standard résout le problème.

Un ami pose des questions sur un système de surveillance de la caméra 200- nouvellement installé où de nombreuses caméras ne s'affichent pas par intermittence.

Les premières pensées sont les problèmes de configuration de bande passante ou d'adresse IP. Après avoir abaissé le taux binaire et vérifié les IP, le problème demeure.





Alors, que faisons-nous maintenant?

Nous avons décidé de ping-ping par lots des adresses IP surveillées.

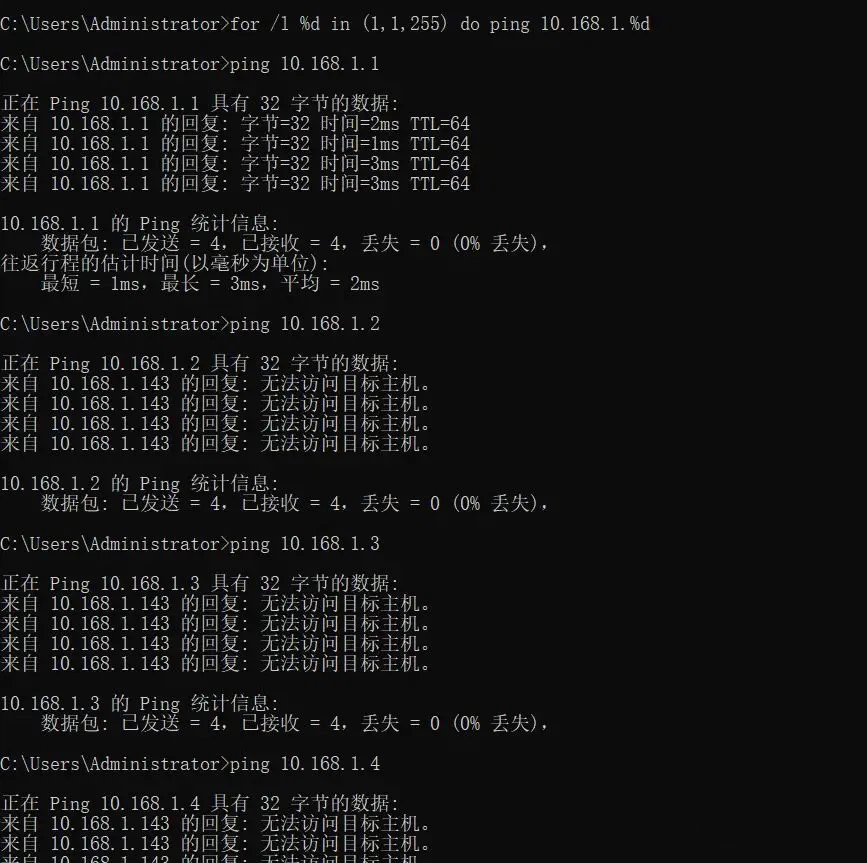

Utilisez la commande de ping par lots suivantes: pour / l% d dans (1,1 255) faire un ping 10,168.1.% D

Lorsque vous saisissez la commande Lot, il pings automatiquement toutes les adresses IP dans le sous-réseau jusqu'à la fin. Le (1,1,255) dans le code spécifie la plage de 1 à 255, ce qui signifie qu'il vérifie tous les IP de 10.168.1.1 à 10.168.1.255, incréments de 1 à chaque fois, jusqu'à ce que les 255 IP soient vérifiés.

Après avoir exécuté la commande, nous avons constaté que certains IP étaient inaccessibles, nous devions donc vérifier l'interrupteur.

Tout d'abord, nous avons posé des questions sur la marque de l'interrupteur. C'était une marque domestique couramment utilisée, qui ne convient pas à un projet de surveillance de la caméra 200-. Pour de tels projets, les changements de marques comme Huawei, H3C et Ruijie sont plus appropriés.

En plus de la bande passante du plan arrière et du taux de transmission des paquets, les commutateurs de base doivent également être évalués en fonction de leur évolutivité, de leurs capacités de virtualisation, de leur agrégation de liens, de leur redondance et de leurs fonctionnalités d'empilement, car ces paramètres affectent la stabilité du système réseau.







La tension d'alimentation est-elle stable?

Sont lesConnecteurs RJ45lâche?

Y a-t-il une pause ou un mauvais contact dans la ligne électrique?

La bande passante du réseau a-t-elle atteint sa limite, provoquant une transmission d'image intermittente?



Cela est dû à une puissance insuffisante ouInterrupteur POEWattage. Les caméras infrarouges fonctionnent comme des caméras régulières pendant la journée mais nécessitent plus de courant la nuit lorsque les lumières infrarouges sont allumées, dépassant la charge.

Par exemple, si vous avez sept caméras 18W et utilisez un interrupteur POE PORT 8- avec une alimentation de 150W, la puissance PoE totale est d'environ 140 W, ce qui est bien pendant la journée. Cependant, la nuit, l'augmentation de la demande d'énergie peut dépasser la capacité du commutateur, nécessitant un commutateur POE plus puissant, comme un supérieur à 200W.
