4-Commutateur Ethernet industriel port 10/100Base-TX plus 2-port 100Base-FX
video
4-Commutateur Ethernet industriel port 10/100Base-TX plus 2-port 100Base-FX

4-Commutateur Ethernet industriel port 10/100Base-TX plus 2-port 100Base-FX

Le convertisseur de média industriel COBTEL 10/100Base-TX vers 100Base-FX étend la distance de communication avec des performances stables via un câble à fibre optique, dans lequel la distance étendue peut aller jusqu'à 2 km avec le ZXR24F-SC2, jusqu'à 20 km avec le ZXR24F-SC20. La série ZXR24F est conçue avec des composants durables et un boîtier robuste pour fonctionner de manière fiable dans des environnements électriques et climatiques exigeants. Le convertisseur de média de niveau industriel offre un haut niveau d'immunité aux interférences électromagnétiques et aux fortes surtensions électriques que l'on trouve généralement sur les sols des usines ou dans les armoires de contrôle de la circulation sur le trottoir. Le fonctionnement sous la plage de température de -40 degrés à 80 degrés permet à la série ZXR24F d'être placée dans presque tous les environnements difficiles.

Envoyez demande

Description

Le convertisseur de média industriel COBTEL 10/100Base-TX vers 100Base-FX étend la distance de communication avec des performances stables via un câble à fibre optique, dans lequel la distance étendue peut aller jusqu'à 2 km avec le ZXR24F-SC2, jusqu'à 20 km avec le ZXR24F-SC20.

La série ZXR24F est conçue avec des composants durables et un boîtier robuste pour fonctionner de manière fiable dans des environnements électriques et climatiques exigeants. Le convertisseur de média de niveau industriel offre un haut niveau d'immunité aux interférences électromagnétiques et aux fortes surtensions électriques que l'on trouve généralement sur les sols des usines ou dans les armoires de contrôle de la circulation sur le trottoir. Le fonctionnement sous la plage de température de -40 degrés à 80 degrés permet à la série ZXR24F d'être placée dans presque tous les environnements difficiles.

La série de convertisseurs de médias industriels COBTEL ZXR24F 10/100Base-TX vers 100Base-FX convertit efficacement les données entre les réseaux 10/100Base-TX et 100Base-FX. La série ZXR24F offre une flexibilité à tous les types de supports Ethernet 10/100 Mbps sur le port RJ45 et offre des performances de fibre très stables.

La série ZXR24F est conditionnée dans un boîtier compact IP40 qui permet un montage sur rail DIN ou sur panneau pour utiliser efficacement l'espace de l'armoire. Il fournit une alimentation électrique intégrée avec une large gamme de tensions pour un fonctionnement dans le monde entier. Il offre également des entrées d'alimentation à double redondance et à polarité réversible de 12 V CC à 52 V CC pour les applications à haute disponibilité nécessitant des entrées d'alimentation doubles ou de secours.

Interface

4-port 10/100Base-Tx RJ45 avec auto-négociation et fonction auto-MDI/MDI-X

2-port 100Base-Fx interface SC/FC/ST/SFP

Multimode jusqu'à 2 km

Monomode jusqu'à 20 km/40 km/60 km/80 km

Conformité industrielle

12V à 52V DC, entrée d'alimentation redondante

-40 degré à 80 degrés de température de fonctionnement

Boîtier en aluminium IP40

Prend en charge la protection ESD Ethernet 6KV DC

Prend en charge la protection 6KV DC EFT pour la ligne électrique

Stabilité en chute libre, aux chocs et aux vibrations

Conception matérielle sur rail DIN et montage mural



Caractéristiques:

Numéro de modèle

ZXR24F-SC2 / ZXR24F-SC20 / ZXR24F-SFP

Port 10/100Base-TX

4 ports RJ-45 auto-MDI / MDI-X

Port 100Base-FX

ZXR24F-SC2 : 2 interfaces SC

ZXR24F-SC20 : 2 interfaces SC

ZXR24F-SFP : 2 emplacements SFP

Type de port fibre

ZXR24F-SC2 : SC / multimode, jusqu'à une distance de 2km ;

ZXR24F-SC20 : SC/monomode, jusqu'à une distance de 20 km ;

ZXR24F-SFP : variable selon le module

Fréquence optique

ZXR24F-SC2 : 1310 nm

ZXR24F-SC20 : 1310 nm

ZXR24F-SFP : variable selon le module

Spécification de performance

Bande passante : 1,6 Gbit/s
Mémoire tampon de paquets : 1 Mbit
Taux de transfert de paquets : 1,2 Mpps
Tableau d'adresses MAC : 2K

Installation

rail DIN

Taille de trame maximale

Taille de paquet de 9000 octets

Contrôle de flux

Contre-pression pour le semi-duplex, trame de pause IEEE 802.3x pour le duplex intégral

Enceinte

Boîtier en aluminium IP40

Indicateur LED

Puissance : Rouge

Fibre : lien 2 (vert)

Ethernet : jaune

Entrée de puissance

Alimentation redondante de 12 à 52 V CC

Consommation d'énergie

< 3 watts

Protection contre les surtensions

±4KV

Protocoles réseau

IEEE802.3 10BASE-T ;

IEEE802.3i 10Base-T ;

IEEE802.3u ; 100Base-TX/FX ;

Câbles réseau

10BASE-T : Cat3,4,5 UTP (inférieur ou égal à 100 mètres)

100BASE-TX : Cat5 ou UTP ultérieur (inférieur ou égal à 100 mètres)

1000BASE-TX : Cat6 ou UTP ultérieur (inférieur ou égal à 100 mètres)

Standard d'industrie

FCC CFR47 partie 15, EN55022/CISPR22, classe A

CEI61000-4-2 (ESD) : ±8 kV (contact), ±12 kV (air)

CEI61000-4-3 (RS) : 10 V/m (80 ~ 1 000 MHz)

CEI61000-4-4 (EFT) : port d'alimentation : ±4 kV ; Port de données : ± 2 kV

CEI61000-4-5 (surtension) : port d'alimentation : ±2 kV/DM, ±4 kV/CM ; Port de données : ± 2 kV

CEI61000-4-6 (CS) : 3 V (10 kHz-150kHz) ; 10 V (150 kHz-80 MHz)

CEI61000-4-16 (conduction en mode commun) : 30 V (suite), 300 V (1 s)

Certificat

Conformité CE FCC Rohs

MTBF

>300,000heures

Dimensions (L x P x H)

143,7 × 103 × 44,2 mm

Lester

Poids du produit : 0.56 KG

Poids de l'emballage : 0.66 KG

Environnement de travail

Température de fonctionnement : -40-80 degré ;

Température de stockage : -40-80 degré

Humidité relative : 5 % ~ 95 % (sans condensation)

garantie

Remplacement de 1- an par un nouvel article ; 3 ans pour les pièces principales.

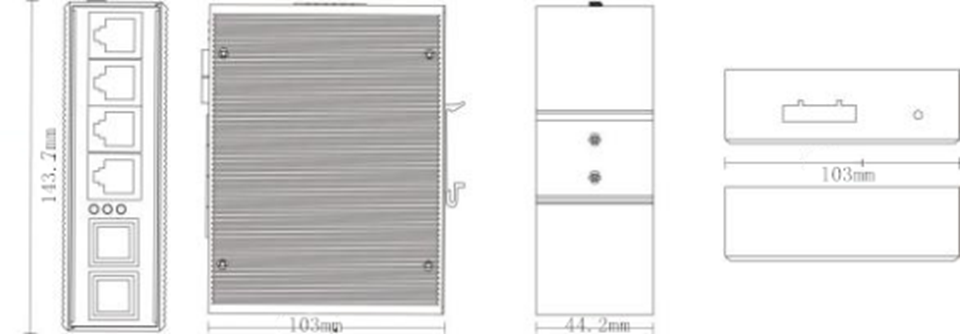

Dimensions

product-960-334



01

02

03

04

05
